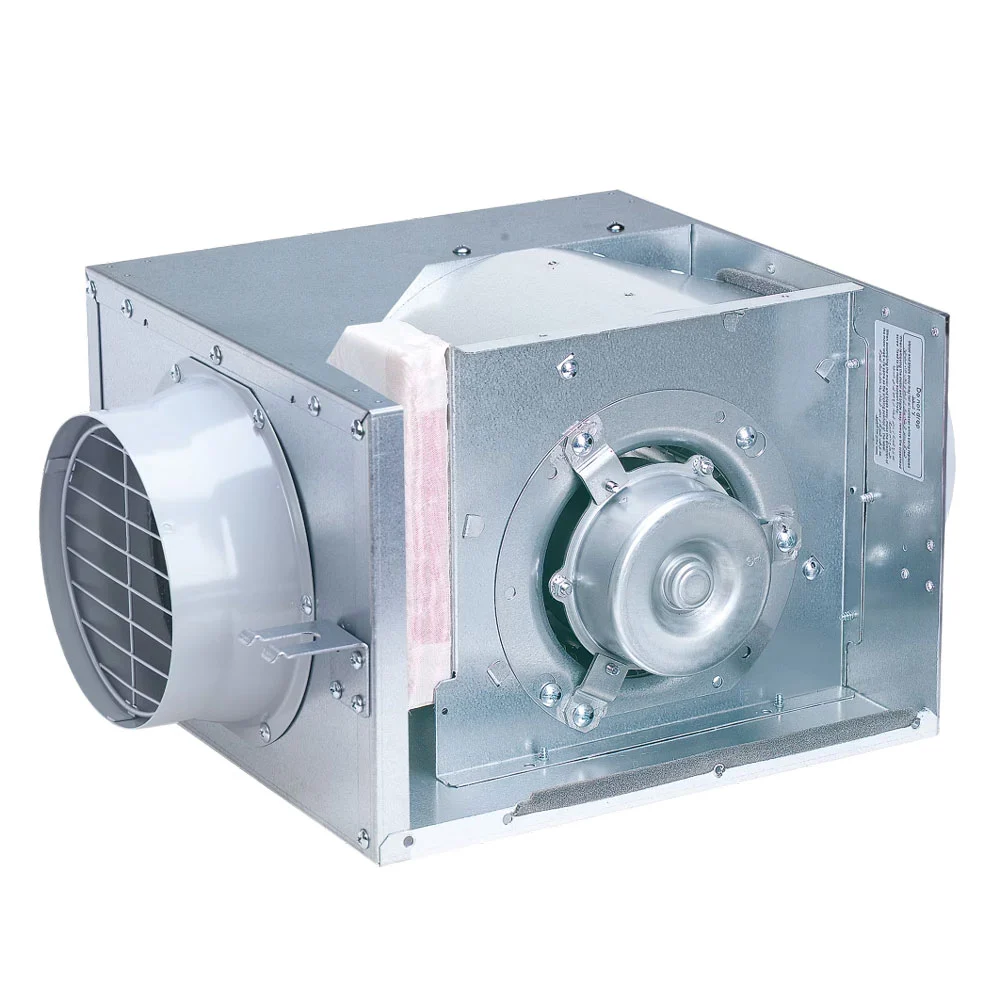

Quạt Thông Gió Cabinet Panasonic FV-28NX3 – 2.600m³/h, 3 Pha

Quạt thông gió Cabinet nối ống gió sử dụng động cơ điện 3 pha, thiết kế thân hộp phù hợp bố trí trong không gian trần kỹ thuật. Lưu lượng 2.600 m³/h tại 50Hz (2.650 m³/h tại 60Hz), công suất 600W/840W, cánh quạt Sirocco, kết nối đường ống tròn Ø280 mm. Phù hợp hệ thống thông gió công trình tại Hà Nội.

Thông Số Kỹ Thuật Quạt Thông Gió Panasonic FV-28NX3

Bảng thông số kỹ thuật theo Catalogue Panasonic chính hãng — theo tần số nguồn 50Hz / 60Hz:

Thông số chung:

Giới Thiệu Quạt Thông Gió Cabinet Panasonic FV-28NX3

Panasonic FV-28NX3 là dòng quạt Cabinet nối ống gió Panasonic, thiết kế dạng hộp kim loại tích hợp vật liệu giảm âm. Sử dụng động cơ điện 3 pha, lưu lượng 2.600 m³/h tại 50Hz.

Kết nối đường ống tròn Ø280 mm, cánh quạt Sirocco hỗ trợ tạo áp suất tĩnh. Phù hợp hệ thống thông gió công trình có nhu cầu lưu lượng và áp suất tương ứng — đặc biệt các công trình cần kết nối ống tròn đường kính lớn.

Những Tính Năng Nổi Bật Của Panasonic FV-28NX3

Lưu lượng 2.600 m³/h – Khả năng hút thải lớn

Lưu lượng 2.600 m³/h ở 50Hz và 2.650 m³/h ở 60Hz theo catalogue. Hỗ trợ hút thải không khí tù đọng, mùi và hơi ẩm. Phù hợp các hệ thống thông gió nối ống có lưu lượng thiết kế tương ứng. Lưu lượng thực tế phụ thuộc tổn thất áp suất đường ống.

Động cơ điện 3 pha – Phù hợp công trình thương mại

Sử dụng nguồn điện 3 pha, công suất 600W ở 50Hz và 840W ở 60Hz. Tần số nguồn cần phù hợp điều kiện vận hành của thiết bị. Trang bị cầu chì nhiệt theo phần giới thiệu dòng sản phẩm.

Cánh quạt Sirocco – Lưu lượng và áp suất tĩnh cao

FV-28NX3 trang bị cánh quạt Sirocco đường kính 250 mm, thiết kế hướng đến hiệu năng vận chuyển không khí qua hệ thống ống. Cần phân tích quan hệ lưu lượng – áp suất tĩnh và đường đặc tính FV-28NX3 khi thiết kế hệ thống.

Độ ồn 44–45 dB(A) – Thiết kế giảm âm

Độ ồn công bố theo catalogue:

• Tại 50Hz: 44 dB(A).
• Tại 60Hz: 45 dB(A).

Trang bị vật liệu giảm âm bên trong thân hộp, hỗ trợ hạn chế tiếng ồn từ cánh quạt và động cơ. Độ ồn tại công trình còn phụ thuộc hệ thống lắp đặt.

Thiết kế thân hộp Cabinet nhỏ gọn

Cấu tạo thân hộp kim loại, bố trí trên trần kỹ thuật hoặc khu vực phù hợp. Kết nối đường ống tròn Ø280 mm. Cần kiểm tra kích thước tổng thể thân máy trước khi thiết kế vị trí lắp.

Động cơ có cầu chì nhiệt – Tăng cường bảo vệ

Trang bị cầu chì nhiệt theo mô tả catalogue, hỗ trợ bảo vệ khi động cơ quá nhiệt. Lớp cách điện động cơ F. Đấu điện và lựa chọn thiết bị bảo vệ theo tài liệu Panasonic.

Móc treo chữ U – Thuận tiện lắp đặt

Trang bị sẵn móc treo chữ U theo giới thiệu dòng quạt, hỗ trợ bố trí quạt tại khu vực kỹ thuật. Cần thiết kế giá treo chịu tải phù hợp trọng lượng 28 kg. Kiểm soát độ rung khi vận hành.

Cửa thăm rời – Thuận tiện bảo trì

Thiết kế cửa thăm tháo rời, hỗ trợ tiếp cận các bộ phận bên trong. Thuận tiện kiểm tra và vệ sinh cánh quạt. Bố trí khoảng không thao tác phù hợp.

Cấp bảo vệ IPX2

Khả năng chống nước nhỏ giọt trong giới hạn cấp bảo vệ IPX2. Sử dụng đúng môi trường lắp đặt cho phép. Không dùng trực tiếp ngoài trời hoặc nơi có nước phun khi chưa có biện pháp bảo vệ phù hợp.

Nguyên Lý Hoạt Động Của Quạt Cabinet Panasonic FV-28NX3

  CỬA HÚT ──► ỐNG GIÓ ──► [ QUẠT FV-28NX3 ] ──► ỐNG XẢ Ø280 ──► NGOÀI TRỜI
       ▲                                                                  │
       │                                                                  ▼
       └──────────────── KHÔNG KHÍ BÙ QUA CỬA / HỆ THỐNG CẤP KHÍ ◄─────────┘


• Không khí từ không gian cần thông gió được hút vào cửa hút.
• Dòng khí đi qua đường ống dẫn.
• Động cơ 3 pha làm quay cánh quạt Sirocco.
• Cánh quạt tạo chênh lệch áp suất để vận chuyển không khí.
• Không khí được đẩy qua đường ống Ø280 mm.
• Khí được đưa ra ngoài qua cửa xả theo thiết kế hệ thống.
• Không khí bù được cấp vào khu vực sử dụng theo yêu cầu thông gió.

Ứng Dụng Thực Tế Của Quạt Thông Gió Panasonic FV-28NX3

Thông gió tòa nhà văn phòng

Hệ thống hút thải không khí, thông gió khu vực chức năng, hệ thống đường ống tập trung.

Thông gió trung tâm thương mại và showroom

Các khu vực có nhu cầu hút thải qua đường ống, không gian thương mại có lưu lượng thiết kế phù hợp.

Thông gió khu vệ sinh công cộng

Hệ thống hút mùi tập trung, khu vệ sinh tòa nhà và văn phòng. Hỗ trợ hút hơi ẩm và không khí tù đọng.

Thông gió nhà hàng và khách sạn

Phù hợp khu vực phụ trợ, phòng chức năng. Lưu ý: Không sử dụng thay thế quạt hút khói bếp dầu mỡ chuyên dụng.

Thông gió khu kỹ thuật và nhà xưởng

Phù hợp hệ thống thông gió thông thường, hút thải không khí không chứa chất nguy hiểm. Lưu ý: Không sử dụng cho khí dễ cháy nổ, khói PCCC hoặc hóa chất ăn mòn nếu chưa có chứng nhận phù hợp.

So Sánh Panasonic FV-28NX3 Với Các Model Cabinet 3 Pha

Hướng Dẫn Lựa Chọn Và Lắp Đặt Panasonic FV-28NX3

Xác định nhu cầu lưu lượng thông gió

• Tính thể tích không gian cần thông gió.
• Xác định số lần trao đổi khí.
• Tính lưu lượng theo công năng sử dụng.
• Đối chiếu nhu cầu với đặc tính quạt. Với 2.600 m³/h, thiết bị phù hợp không gian thể tích khoảng 370 m³ với ACH = 7 lần/giờ.

Tính toán tổn thất áp suất đường ống

• Chiều dài hệ thống ống.
• Các đoạn co, cút.
• Trở lực van gió, cửa gió và phụ kiện.
• Xác định điểm làm việc trên biểu đồ đặc tính quạt FV-28NX3.

Khảo sát vị trí lắp đặt

• Kiểm tra không gian kỹ thuật.
• Thiết kế hệ treo phù hợp trọng lượng 28 kg.
• Bố trí khoảng không bảo trì.

Kết nối ống gió tròn Ø280mm

• Kết nối ống hút và ống xả.
• Kiểm tra độ kín.
• Bố trí phương án chống rung.
• Cố định đường ống theo thiết kế.

Đấu nối nguồn điện 3 pha

• Kiểm tra điện áp và tần số nguồn.
• Lựa chọn thiết bị bảo vệ theo hướng dẫn Panasonic.
• Kiểm tra chiều quay và chiều dòng khí.
• Vận hành thử, đánh giá lưu lượng và tiếng ồn.

Hướng Dẫn Vệ Sinh Và Bảo Dưỡng Panasonic FV-28NX3

• Kiểm tra và vệ sinh cánh quạt Sirocco.
• Kiểm tra vật liệu giảm âm trong thân quạt.
• Vệ sinh cửa hút và cửa xả.
• Kiểm tra kết nối đường ống.
• Kiểm tra hệ treo và bộ phận chống rung.
• Kiểm tra hệ thống điện 3 pha.
• Bảo dưỡng theo tài liệu hãng.
