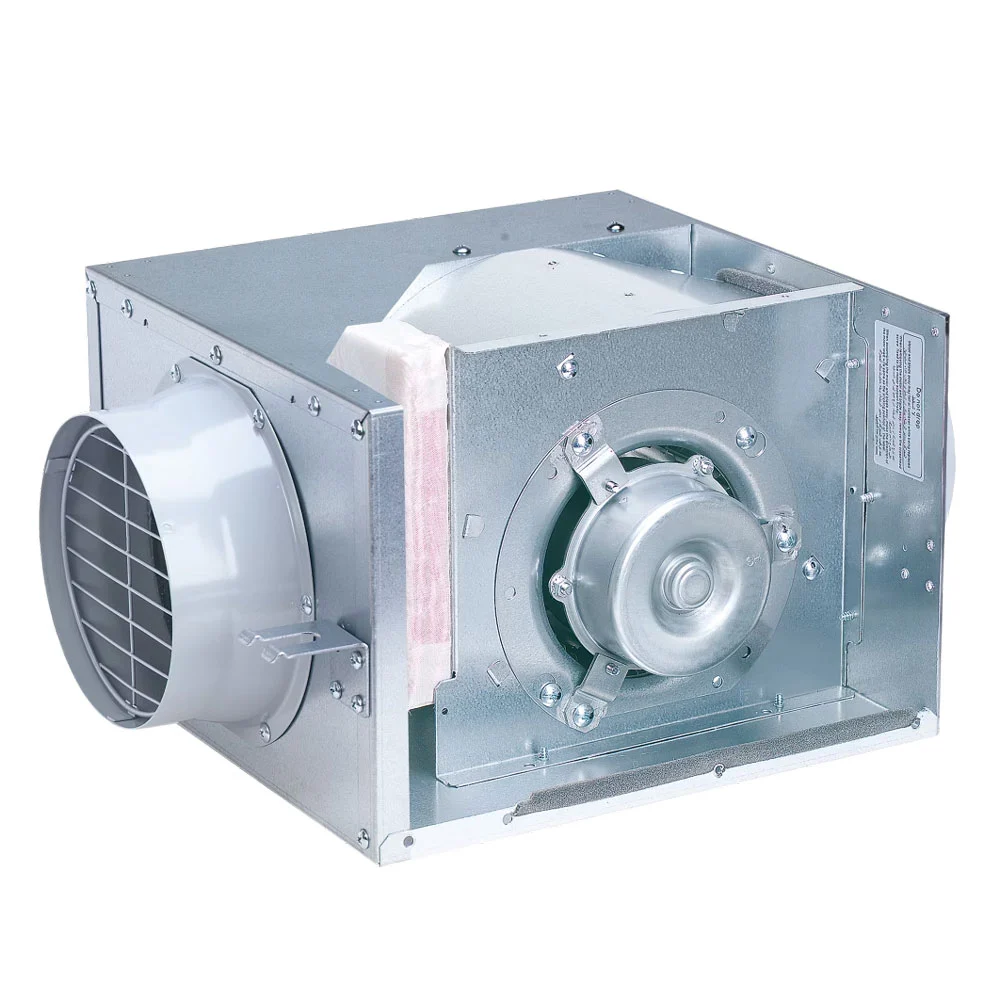

Quạt Thông Gió Cabinet Panasonic FV-25SW3 – 4500m³/h, 3 Pha

Quạt thông gió Cabinet công nghiệp sử dụng điện 3 pha, thiết kế dạng hộp chữ nhật phù hợp hệ thống thông gió nối ống gió. Lưu lượng 4.000 m³/h tại 50Hz (4.500 m³/h tại 60Hz), công suất 940–1.450W, cánh quạt Sirocco, kết nối ống gió 250×500 mm. Phù hợp hệ thống thông gió tòa nhà và công trình thương mại tại Hà Nội.

Thông Số Kỹ Thuật Quạt Thông Gió Panasonic FV-25SW3

Bảng thông số kỹ thuật theo Catalogue Panasonic chính hãng — theo tần số nguồn 50Hz / 60Hz:

Thông số chung:

Giới Thiệu Quạt Thông Gió Cabinet Panasonic FV-25SW3

Panasonic FV-25SW3 là dòng quạt Cabinet Panasonic công suất lớn, sử dụng nguồn điện 3 pha. Thiết kế thân hộp kim loại dạng chữ nhật, kích thước kết nối ống gió 250×500 mm.

Lưu lượng gió 4.000 m³/h tại 50Hz (4.500 m³/h tại 60Hz). Ứng dụng cho hệ thống thông gió tòa nhà và công trình thương mại — phù hợp các công trình có nhu cầu thông gió lớn và hệ thống cấp điện 3 pha tương thích.

Những Tính Năng Nổi Bật Của Panasonic FV-25SW3

Lưu lượng đến 4.500 m³/h – Phục vụ hệ thống thông gió lớn

Lưu lượng 4.000 m³/h tại 50Hz và 4.500 m³/h tại 60Hz theo catalogue. Hỗ trợ hút thải không khí qua hệ thống ống gió. Phù hợp các công trình có nhu cầu thông gió lớn. Lưu lượng vận hành thực tế phụ thuộc trở lực hệ thống.

Động cơ điện 3 pha – Phù hợp hệ thống kỹ thuật công trình

FV-25SW3 sử dụng nguồn điện 3 pha, công suất 940W ở tần số 50Hz và 1.450W ở tần số 60Hz. Phù hợp hệ thống cấp điện công trình có thông số tương thích. Cần kiểm tra điện áp và yêu cầu bảo vệ điện của Panasonic.

Cánh quạt Sirocco – Lưu lượng lớn, áp suất tĩnh cao

FV-25SW3 trang bị cánh quạt Sirocco, thiết kế phù hợp hệ thống vận chuyển không khí qua đường ống, hỗ trợ tạo áp suất tĩnh. Cần phân tích quan hệ lưu lượng – áp suất theo đường đặc tính FV-25SW3 khi thiết kế hệ thống.

Độ ồn 43–45 dB(A) theo tần số nguồn

Độ ồn công bố theo catalogue:

• Tại 50Hz: 43 dB(A).
• Tại 60Hz: 45 dB(A).

Vật liệu giảm âm bên trong thân quạt. Cần phân biệt giữa độ ồn catalogue và độ ồn tại vị trí sử dụng thực tế.

Thiết kế thân hộp Cabinet tối ưu không gian trần

Thiết kế dạng hộp chữ nhật, bố trí trong không gian kỹ thuật phù hợp. Kết nối đường ống chữ nhật 250×500 mm. Cần kiểm tra kích thước thân máy và khoảng không bảo trì.

Động cơ có cầu chì nhiệt – Tăng độ tin cậy

Trang bị cầu chì nhiệt bảo vệ, hỗ trợ hạn chế hư hỏng khi quá nhiệt. Lớp cách điện động cơ F. Nhấn mạnh yêu cầu đấu điện đúng hướng dẫn hãng.

Kết cấu chắc chắn, thuận tiện bảo trì

Trọng lượng thiết bị 60 kg. Có móc treo chữ U theo giới thiệu dòng sản phẩm. Thiết kế cho phép tiếp cận bảo trì. Cần hệ treo và kết cấu chịu lực phù hợp.

Khả năng chống nước IPX2

Cấp bảo vệ IPX2 — chống nước nhỏ giọt trong giới hạn tiêu chuẩn. Không thay thế thiết bị chuyên dụng ngoài trời hoặc khu vực có nước phun trực tiếp.

Nguyên Lý Hoạt Động Của Quạt Cabinet Panasonic FV-25SW3

  CỬA HÚT ──► ỐNG GIÓ ──► [ QUẠT FV-25SW3 ] ──► ỐNG XẢ 250×500 ──► NGOÀI TRỜI
       ▲                                                                      │
       │                                                                      ▼
       └──────────────── KHÔNG KHÍ BÙ QUA CỬA / HỆ THỐNG CẤP KHÍ ◄─────────────┘


• Không khí đi vào hệ thống qua cửa hút.
• Động cơ 3 pha làm quay cánh Sirocco.
• Quạt tạo chênh lệch áp suất.
• Dòng khí được vận chuyển qua thân quạt Cabinet.
• Không khí đi vào hệ thống ống gió chữ nhật 250×500 mm.
• Khí được thải ra ngoài hoặc đưa đến vị trí được thiết kế.

Ứng Dụng Thực Tế Của Quạt Panasonic FV-25SW3

Hệ thống thông gió tòa nhà văn phòng

Hệ thống hút thải không khí, khu vực công cộng và không gian phụ trợ. Phù hợp lưu lượng và áp suất thiết kế.

Thông gió trung tâm thương mại và showroom

Hút thải không khí qua hệ thống ống dẫn, các khu vực có nhu cầu thông gió lưu lượng lớn.

Thông gió khu vệ sinh công cộng tập trung

Hệ thống hút thải nhiều khu vực, hỗ trợ hút mùi qua đường ống gió.

Hệ thống thông gió công trình thương mại

Phù hợp nhà hàng, khu dịch vụ, không gian phụ trợ. Lưu ý: Không sử dụng như quạt hút khói bếp dầu mỡ nếu chưa có xác nhận phù hợp.

Hệ thống thông gió nhà xưởng và khu kỹ thuật

Phù hợp các khu vực thông gió thông thường. Lưu ý: Không sử dụng trong môi trường khí cháy nổ, hóa chất ăn mòn hoặc hệ thống hút khói PCCC nếu không có chứng nhận phù hợp.

So Sánh Panasonic FV-25SW3 Với Các Model Cabinet 3 Pha

Hướng Dẫn Lựa Chọn Và Lắp Đặt Panasonic FV-25SW3

Tính toán lưu lượng thông gió

• Xác định thể tích không gian.
• Tính lưu lượng theo số lần trao đổi khí hoặc yêu cầu thiết kế.
• Đối chiếu lưu lượng thực tế cần sử dụng. Với 4.000 m³/h, thiết bị phù hợp không gian thể tích khoảng 570 m³ với ACH = 7 lần/giờ.

Xác định áp suất tĩnh hệ thống

• Tính tổn thất ma sát đường ống.
• Tính tổn thất tại co, cút.
• Xác định trở lực cửa gió, van gió và phụ kiện.
• Đọc đường đặc tính FV-25SW3 tại tần số cấp điện sử dụng.

Khảo sát vị trí lắp đặt

• Kiểm tra không gian kỹ thuật.
• Thiết kế hệ treo phù hợp thiết bị 60 kg.
• Bố trí lối tiếp cận bảo trì.

Kết nối ống gió 250×500mm

• Kết nối đầu hút và đầu đẩy theo cấu tạo thiết bị.
• Cố định các mối nối.
• Kiểm tra độ kín và độ rung.
• Bố trí phương án hạn chế rung truyền.

Đấu nối nguồn điện 3 pha

• Xác nhận điện áp và tần số nguồn.
• Lựa chọn thiết bị bảo vệ theo hướng dẫn Panasonic.
• Kiểm tra chiều quay và chiều dòng khí.
• Vận hành thử và đánh giá lưu lượng.

Hướng Dẫn Vệ Sinh Và Bảo Dưỡng Panasonic FV-25SW3

• Kiểm tra, vệ sinh cánh quạt Sirocco.
• Kiểm tra vật liệu giảm âm trong thân hộp.
• Kiểm tra hệ treo và các liên kết cơ khí.
• Vệ sinh đường ống, cửa hút và cửa xả.
• Kiểm tra nguồn điện 3 pha và các bộ phận bảo vệ.
• Kiểm tra độ rung và tiếng ồn bất thường.
• Bảo dưỡng theo hướng dẫn của Panasonic.
