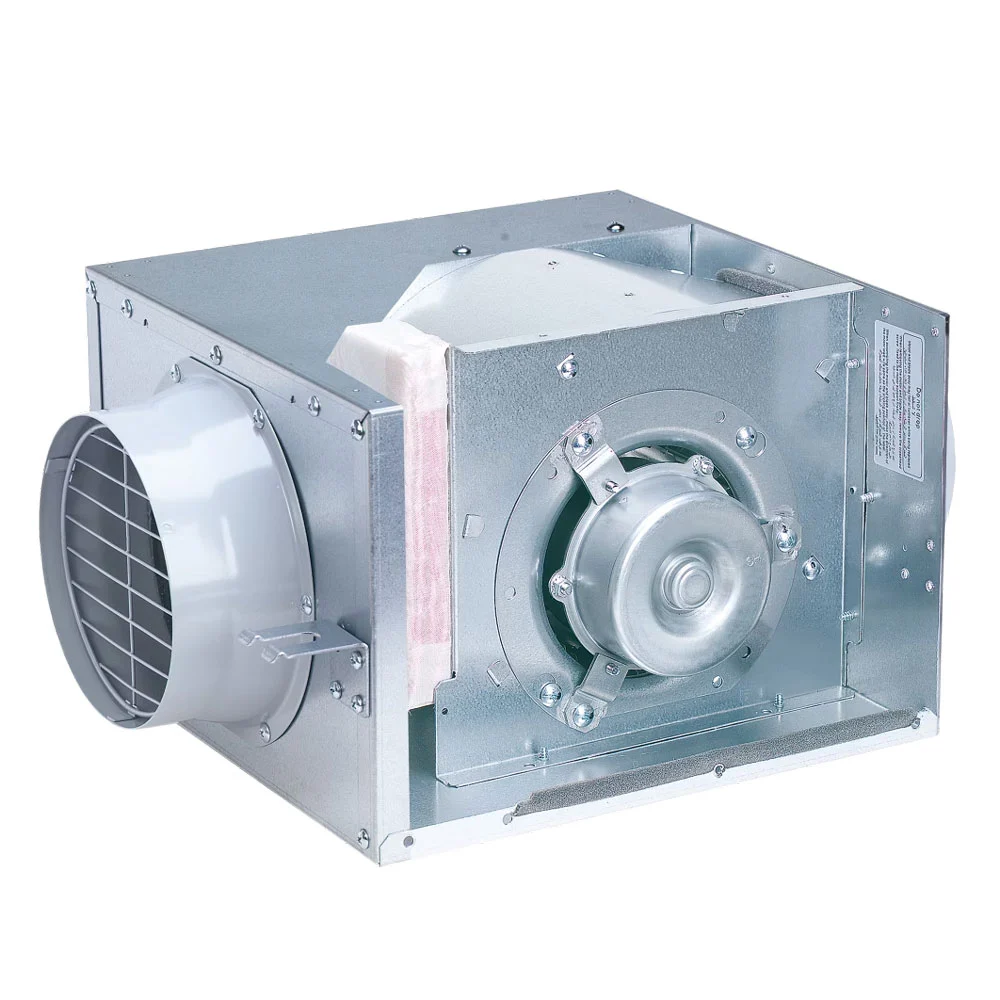

Quạt Thông Gió Cabinet Panasonic FV-25NS3 – 1.700m³/h, 2 Tốc Độ

Quạt thông gió Cabinet nối ống gió công suất lớn, thiết kế thân hộp tối ưu cho không gian trần hẹp. Hai cấp tốc độ Cao – Thấp, lưu lượng 1.380–1.700 m³/h theo catalogue, công suất 265–345W, độ ồn 38–41 dB(A), cánh quạt Sirocco. Phù hợp công trình dân dụng và thương mại cần hút thải lưu lượng lớn tại Hà Nội.

Thông Số Kỹ Thuật Quạt Thông Gió Panasonic FV-25NS3

Bảng thông số kỹ thuật theo Catalogue Panasonic chính hãng — 2 cấp tốc độ Cao / Thấp:

Thông số chung:

Giới Thiệu Quạt Thông Gió Cabinet Panasonic FV-25NS3

Panasonic FV-25NS3 là dòng quạt Cabinet Panasonic sử dụng cho hệ thống thông gió nối ống, thiết kế dạng hộp với vật liệu giảm âm bên trong. Thân máy nhỏ gọn so với ứng dụng thông gió lưu lượng lớn.

Trang bị hai cấp tốc độ Cao – Thấp, lưu lượng gió 1.380–1.700 m³/h theo catalogue, kết nối hệ thống đường ống Ø250 mm. Phù hợp công trình dân dụng và thương mại cần hút thải lưu lượng lớn — lớn hơn dòng FV-23NL3 (1.200 m³/h).

Những Tính Năng Nổi Bật Của Panasonic FV-25NS3

Lưu lượng tối đa 1.700 m³/h – Khả năng hút thải lớn

Lưu lượng 1.700 m³/h ở cấp cao, 1.380 m³/h ở cấp thấp theo catalogue. Hỗ trợ hút không khí tù đọng, hơi ẩm và mùi. Phù hợp nhu cầu lưu lượng lớn hơn dòng FV-23NL3. Lựa chọn theo lưu lượng và áp suất làm việc thực tế — cần kiểm tra đường đặc tính quạt.

Hai cấp tốc độ cao – thấp, điều chỉnh linh hoạt

FV-25NS3 có 2 cấp tốc độ:

• Tốc độ cao: 1.125 vòng/phút.
• Tốc độ thấp: 950 vòng/phút.

Có thể lựa chọn chế độ vận hành theo nhu cầu thông gió, cân bằng lưu lượng, độ ồn và điện năng tiêu thụ.

Độ ồn 38–41 dB(A) – Thiết kế giảm âm

Độ ồn công bố theo catalogue:

• Cấp thấp: 38 dB(A).
• Cấp cao: 41 dB(A).

Vật liệu giảm âm bên trong thân quạt, hỗ trợ hạn chế tiếng ồn động cơ và cánh quạt truyền ra ngoài. Lưu ý: độ ồn thực tế phụ thuộc hệ thống lắp đặt.

Công suất điện 265–345W

Công suất điện theo catalogue:

• Cấp thấp: 265W.
• Cấp cao: 345W.

Phân tích điện năng tiêu thụ: vận hành cấp thấp 8 giờ/ngày trong 30 ngày ≈ 265W × 8h × 30 = 63,6 kWh/tháng; cấp cao ≈ 345W × 8h × 30 = 82,8 kWh/tháng — lựa chọn tốc độ theo yêu cầu thực tế.

Cánh quạt Sirocco – Hiệu năng lưu lượng và áp suất tĩnh

FV-25NS3 trang bị cánh quạt Sirocco, hỗ trợ tạo dòng khí qua hệ thống đường ống. Thiết kế hướng đến lưu lượng và áp suất tĩnh cao. Cần phân tích đường đặc tính FV-25NS3 trong catalogue khi thiết kế hệ thống.

Thiết kế thân hộp Cabinet – Tối ưu không gian trần

Thân hộp kim loại, thiết kế phù hợp bố trí trong không gian trần kỹ thuật, kết nối đường ống Ø250 mm. Cần kiểm tra khoảng không lắp đặt và bảo trì thực tế.

Động cơ có cầu chì nhiệt – Bảo vệ khi quá nhiệt

Động cơ 1 pha, trang bị cầu chì nhiệt hỗ trợ bảo vệ thiết bị khi nhiệt độ vượt giới hạn. Lớp cách điện E. DNA không tự cam kết tuổi thọ cụ thể — tuổi thọ thực tế phụ thuộc điều kiện vận hành và bảo trì định kỳ.

Trang bị móc treo chữ U – Hỗ trợ lắp đặt

Tích hợp móc treo chữ U, cho phép lựa chọn hai hướng lắp theo thiết kế. Sử dụng hệ treo chịu tải phù hợp thiết bị nặng 24 kg. Kiểm tra kết cấu trước khi vận hành.

Cửa thăm rời – Dễ dàng kiểm tra và bảo dưỡng

Thiết kế cửa thăm tháo rời, hỗ trợ tiếp cận bộ phận bên trong. Thuận tiện vệ sinh cánh quạt. Bố trí cửa thăm trần tại vị trí phù hợp.

Khả năng chống nước IPX2

Cấp bảo vệ IPX2 theo catalogue — bảo vệ trước nước nhỏ giọt trong điều kiện quy định. Không sử dụng ở khu vực có tia nước trực tiếp nếu không được nhà sản xuất cho phép.

Nguyên Lý Hoạt Động Của Quạt Cabinet Panasonic FV-25NS3

  CỬA HÚT ──► ỐNG GIÓ ──► [ QUẠT FV-25NS3 ] ──► ỐNG XẢ Ø250 ──► NGOÀI TRỜI
       ▲                                                                  │
       │                                                                  ▼
       └──────────────── KHÔNG KHÍ BÙ QUA CỬA / HỆ THỐNG CẤP KHÍ ◄─────────┘


• Không khí được hút từ không gian cần thông gió qua cửa hút.
• Dòng khí đi vào hệ thống ống dẫn.
• Động cơ quay cánh Sirocco.
• Quạt tạo chênh lệch áp suất để vận chuyển không khí.
• Không khí được đẩy qua thân quạt và đường ống Ø250 mm.
• Khí thải đi ra ngoài qua cửa xả.
• Không khí bù được cấp vào phòng theo thiết kế.

Ứng Dụng Thực Tế Của Quạt Thông Gió Panasonic FV-25NS3

Hệ thống thông gió khu vệ sinh công cộng

Phù hợp khu vệ sinh tòa nhà, trung tâm thương mại, hệ thống hút mùi tập trung.

Thông gió văn phòng và phòng họp lớn

Hút thải không khí qua hệ thống ống gió, hai cấp tốc độ phù hợp các chế độ vận hành khác nhau.

Thông gió nhà hàng, showroom

Phù hợp khu vực phụ trợ, không gian cần hút thải không khí thông thường. Lưu ý: Không thay thế quạt hút khói bếp chuyên dụng.

Thông gió biệt thự và công trình dân dụng

Bố trí trong không gian trần kỹ thuật, kết nối đường ống và cửa gió theo thiết kế.

Hệ thống hút thải công trình thương mại

Phù hợp khu vực kỹ thuật thông thường, khu chức năng, hành lang phụ trợ. Hệ thống yêu cầu lưu lượng và áp suất tương ứng.

So Sánh Panasonic FV-25NS3 Với Các Model Cabinet Cùng Dòng

Hướng Dẫn Lựa Chọn Và Lắp Đặt Panasonic FV-25NS3

Xác định lưu lượng thông gió cần thiết

• Tính thể tích không gian.
• Xác định số lần trao đổi khí.
• Đối chiếu yêu cầu thiết kế. Với 1.700 m³/h, thiết bị phù hợp không gian thể tích khoảng 240 m³ với ACH = 7 lần/giờ.

Tính toán tổn thất áp suất hệ thống ống gió

• Chiều dài đường ống.
• Các đoạn co, cút.
• Trở lực cửa gió, van gió và phụ kiện.
• Xác định điểm vận hành trên biểu đồ đặc tính quạt.

Khảo sát vị trí lắp đặt

• Kiểm tra khoảng không trần.
• Chuẩn bị hệ treo chịu tải phù hợp 24 kg.
• Bố trí cửa thăm phục vụ bảo dưỡng.

Kết nối đường ống Ø250mm

• Lắp đặt đường ống hút và xả.
• Kiểm tra độ kín tại các mối nối.
• Cố định ống gió.
• Kiểm tra và hạn chế rung truyền qua hệ thống.

Đấu nối nguồn điện và chạy thử

• Kết nối điện theo sơ đồ Panasonic.
• Kiểm tra hai cấp tốc độ.
• Kiểm tra hướng dòng khí.
• Đánh giá độ rung, tiếng ồn và lưu lượng thực tế.

Hướng Dẫn Vệ Sinh Và Bảo Dưỡng Panasonic FV-25NS3

• Vệ sinh cánh quạt Sirocco.
• Kiểm tra vật liệu giảm âm bên trong thân quạt.
• Kiểm tra cửa hút, cửa xả và hệ thống ống.
• Kiểm tra bulông, móc treo và kết cấu chịu lực.
• Kiểm tra hệ thống điện và bộ phận bảo vệ.
• Bảo dưỡng thông qua cửa thăm theo tài liệu Panasonic.
