Phụ Kiện Máy Cấp Khí Tươi & Ống Gió HDPE D75–D200mm
Tổng kho phân phối phụ kiện ống gió HDPE D75–D200: măng xông, nối mềm, côn thu, cút 90°, cút Y/T, bộ chia gió và van điều chỉnh lưu lượng cho máy cấp khí tươi thu hồi nhiệt.
Hệ thống thông gió xử lý chất lượng không khí trong nhà (IAQ) đòi hỏi phụ kiện máy cấp khí tươi đồng bộ để chuyển hướng, chia nhánh và cân chỉnh lưu lượng gió chính xác. DNA HVAC phân phối đầy đủ hệ phụ kiện ống HDPE dải kích thước D75, D80, D110, D150, D160 và D200 đạt tiêu chuẩn cơ khí chính xác, kín khít và bền bỉ âm trần.
Các Nhóm Phụ Kiện Máy Cấp Khí Tươi Tiêu Chuẩn

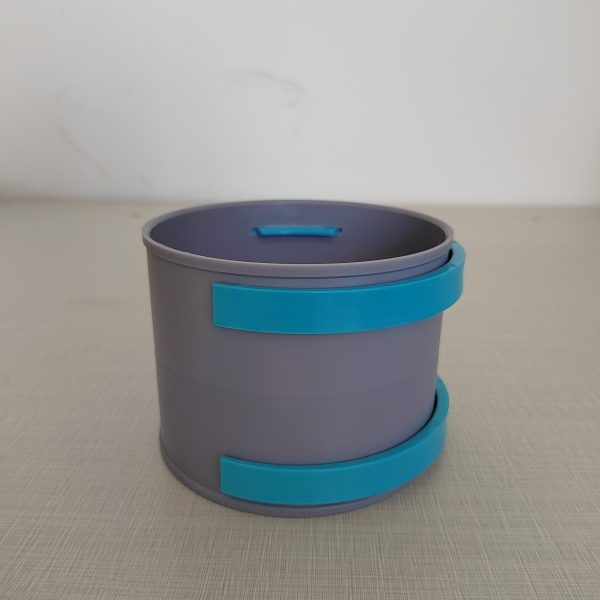

Nối dài 2 đoạn ống cùng size

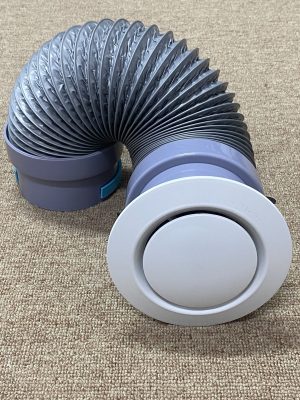

Khớp giảm chấn về cửa gió

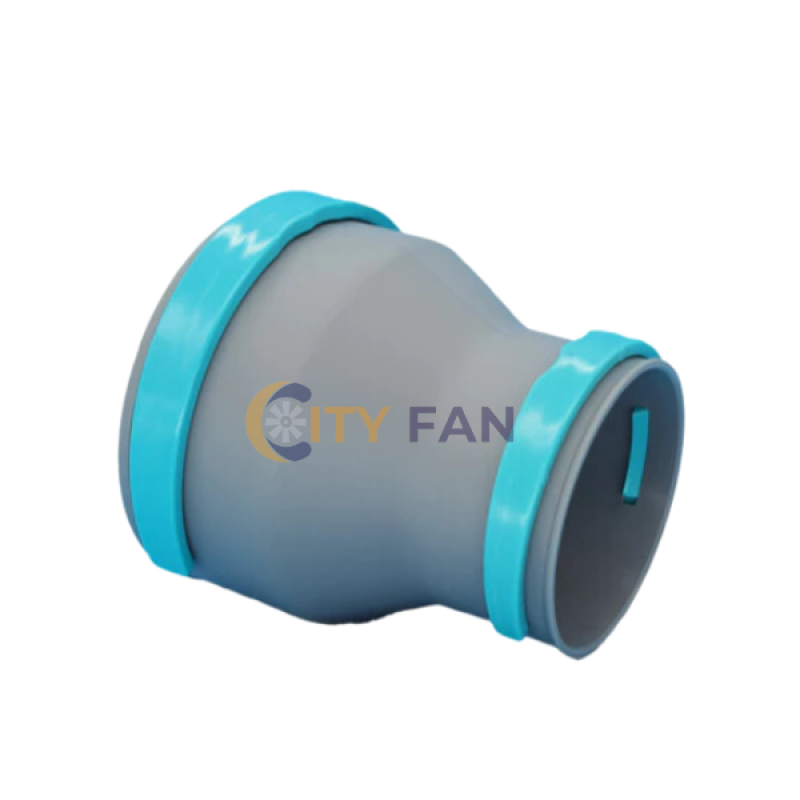

Chuyển đổi tiết diện ống
Chuyển hướng góc cua gấp
Phân dòng nhánh âm trần
Chia nhiều cổng có van gió

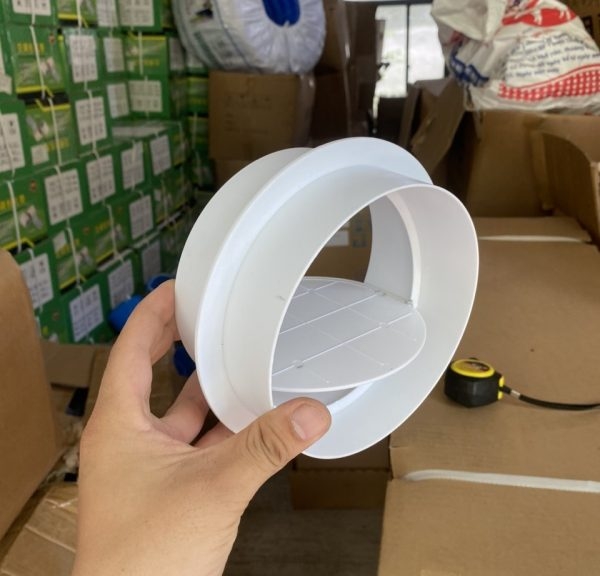

Van 1 chiều & chỉnh lưu lượng
Bịt đầu chờ hộp chia gió
Bảng Giá Phụ Kiện Nối & Chuyển Hướng Tuyến Ống
Dùng kết nối liền mạch hai đầu ống cùng kích thước, hỗ trợ giảm rung chấn kỹ thuật về cửa gió và chuyển hướng tuyến ống tại các vị trí góc cua dầm sàn:
| Mã SP | Tên sản phẩm | Quy cách | Đơn giá |
|---|---|---|---|
| H05028 | Măng xông nối ống | D75 | 48.000đ |
| H05027 | Măng xông nối ống | D110 | 54.000đ |
| H05029 | Măng xông nối ống | D160 | 93.000đ |
| H05030 | Măng xông nối ống | D200 | 129.000đ |
| H05026 | Đầu nối mềm giảm rung | D75 | 84.000đ |
| H05025 | Đầu nối mềm giảm rung | D110 | 100.500đ |
| H05041 | Côn thu giảm cấp | D110 → D75 | 54.000đ |
| H05075 | Côn thu giảm cấp | D160 → D110 | 78.000đ |
| H05075.1 | Côn thu giảm cấp | D200 → D160 | 148.000đ |
| H06005 | Cút vuông 90° nhựa | D75 | 70.000đ |
| H06006 | Cút vuông 90° nhựa | D110 | 135.000đ |
| H06007 | Cút vuông 90° nhựa | D160 | 170.000đ |
| H06012 | Cút vuông 90° nhựa | D200 | 270.000đ |
Bảng Giá Cút Y & T Chia Gió Nhánh
Cút Y chia dòng theo góc xiên êm ái, giảm tổn thất áp suất cho tuyến cấp khí; cút T chuyên rẽ nhánh vuông góc tiết kiệm diện tích trần hoặc dùng cho tuyến gom khí thải:
| Mã SP | Quy cách chi tiết | Đặc điểm kỹ thuật | Đơn giá |
|---|---|---|---|
| H08001 | Y lệch D75/75/75 | Chia nhánh nhỏ D75 | 93.000đ |
| H05033 | Y chia 2 nhánh D110/D75/D75 | Trục D110 ra 2 nhánh D75 | 86.500đ |
| H05032 | Y lệch D110/D110/D75 | Trục D110 rẽ 1 nhánh D75 | 106.500đ |
| H05031 | Y lệch D110/D110/D110 | Trục D110 rẽ nhánh D110 | 106.500đ |
| H05034 | Y cân D160/110/110 | Trục D160 chia 2 nhánh D110 | 205.000đ |
| H06011 | Y lệch D160/D160/D110 | Trục D160 rẽ 1 nhánh D110 | 225.000đ |
| H06010 | Y lệch D160/D160/D160 | Trục D160 rẽ nhánh D160 | 242.000đ |
| H05034.1 | Y cân D200/160/160 | Trục D200 chia 2 nhánh D160 | 380.000đ |
| H08002 | Y lệch D200/200/200 | Trục lớn D200 rẽ nhánh D200 | 455.000đ |

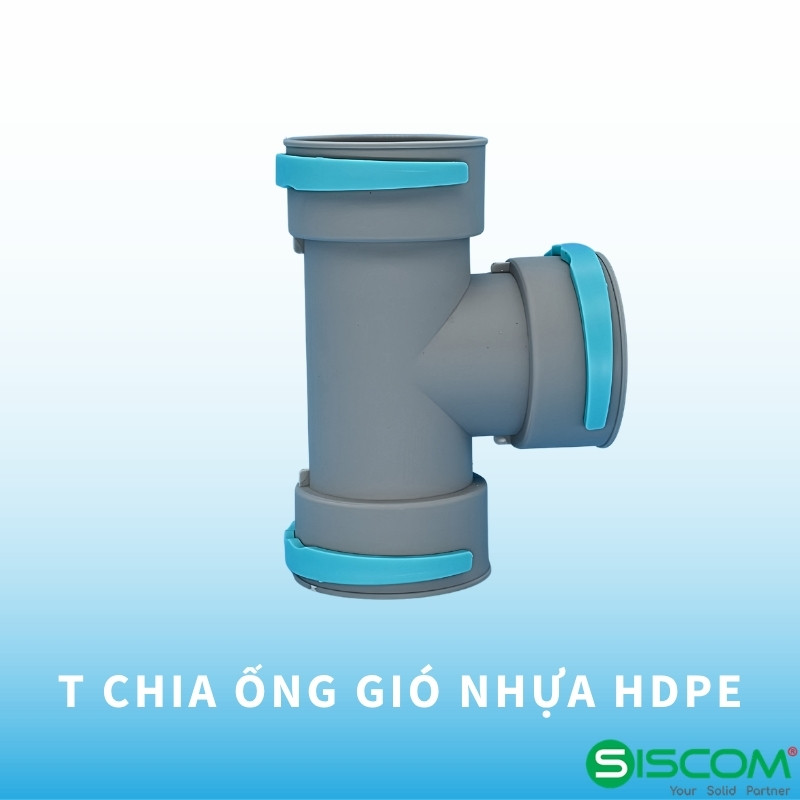

| H080016 | Tê 110/110/110 | Tê đều vuông góc nhánh D110 | 117.000đ |
| H080026 | Tê 160/160/160 | Tê đều vuông góc trục D160 | 232.000đ |
| H080032 | Tê 200/200/160 | Trục D200 rẽ vuông góc D160 | 435.000đ |

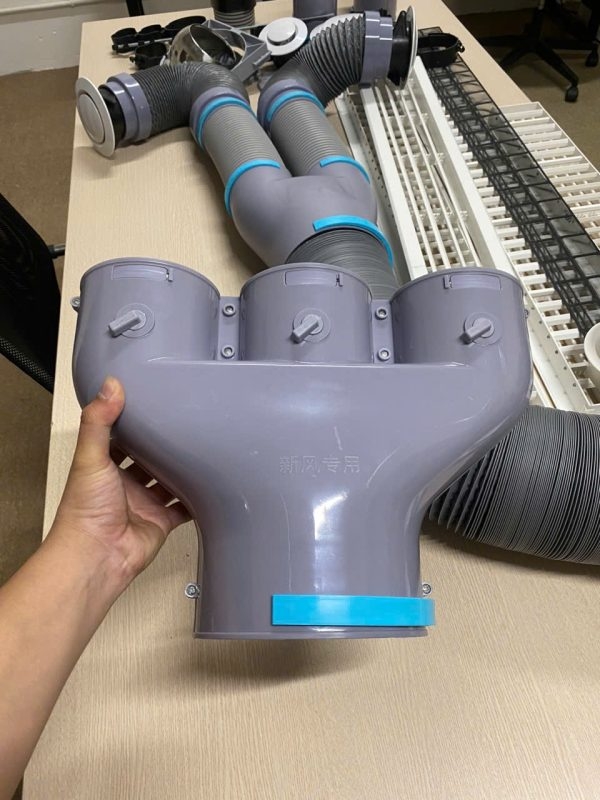

Bảng Giá Bộ Chia Gió Đa Cổng (Tích Hợp Van Cân Chỉnh)
Phân phối lưu lượng khí từ ống trục chính ra các ống nhánh phòng, có sẵn van cơ khí độc lập trên từng cổng để cân bằng áp suất:
| Mã SP | Chủng loại & Cấu hình | Vật liệu | Đơn giá |
|---|---|---|---|
| H05036 | Bộ chia 3 nhánh (D110/75/75/75) | Nhựa đúc có van | 305.000đ / bộ |
| H05037 | Bộ chia 3 nhánh (D160/75/75/75) | Nhựa đúc có van | 335.000đ / bộ |
| H05035 | Bộ chia 3 nhánh (D160/110/110/110) | Nhựa đúc có van | 365.000đ / bộ |
| H05076 | Bộ chia nhiều nhánh (D160 → 7 cửa D75) | Nhựa ABS có van | 970.000đ / bộ |
| H08005 | Bộ chia nhiều nhánh (D160 → 6 cửa D110) | Nhựa ABS có van | 1.065.000đ / bộ |

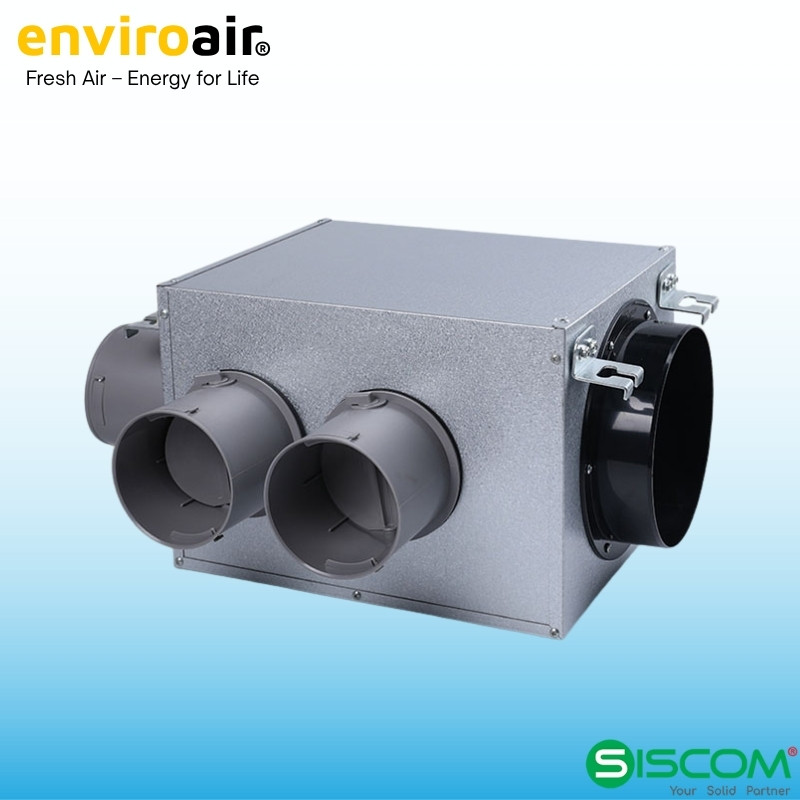

| H05053 | Hộp chia gió tôn (D160 → 6 cửa D110) | Tôn mạ kẽm cách âm | 1.615.000đ / bộ |
| H08003 | Hộp chia gió tôn (D200 → 8 cửa D110) | Tôn mạ kẽm cách âm | 1.765.000đ / bộ |
| H08004 | Hộp chia gió tôn (D200 → 8 cửa D75) | Tôn mạ kẽm cách âm | 1.658.000đ / bộ |
Bảng Giá Van Gió & Nắp Bịt Đầu Chờ
Van 1 chiều chống gió ngược và ngăn mùi khi tắt máy; van điều chỉnh hỗ trợ triệt tiêu hiện tượng phòng gần quá lạnh, phòng xa thiếu gió:
| Mã SP | Tên sản phẩm | Quy cách | Đơn giá |
|---|---|---|---|
| H05050.1 | Van 1 chiều ngăn mùi | D80 | 50.000đ |
| H05050 | Van 1 chiều ngăn mùi | D110 | 52.000đ |
| H05049 | Van 1 chiều ngăn mùi | D150 | 85.000đ |
| H050613 | Van 1 chiều ngăn mùi | D200 | 115.000đ |

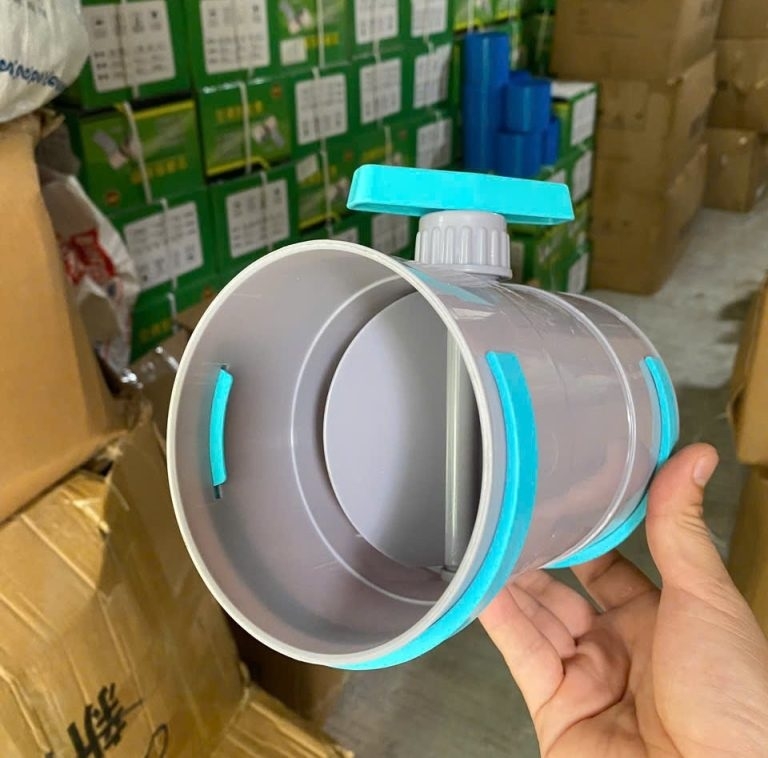

| H05051 | Van chỉnh lưu lượng ống nhánh | D75 | 95.000đ |
| H05090 | Van chỉnh lưu lượng ống nhánh | D110 | 115.000đ |
| H080018 | Van chỉnh lưu lượng trục nhánh | D160 | 185.000đ |
| H080019 | Van chỉnh lưu lượng trục chính | D200 | 235.000đ |
| H080033 | Nắp bịt cổ chia chờ | D75 | 65.000đ |
| H080034 | Nắp bịt cổ chia chờ | D110 | 70.000đ |
Hướng Dẫn Lựa Chọn Size Phụ Kiện Phù Hợp
- Size D75: Tuyến nhánh cấp/hồi dẫn đến miệng cửa gió máy cấp khí tươi của từng phòng ngủ, phòng cá nhân (< 20m²).
- Size D110: Tuyến nhánh lưu lượng lớn cho phòng khách rộng, phòng họp hoặc trục trung gian gom gió từ 2 nhánh D75.
- Size D160 – D200: Tuyến trục chính nối từ quạt cấp/máy ERV công suất 250 – 1000 m³/h về hộp chia gió tầng.
Câu Hỏi Thường Gặp (FAQs)
Q: Khi nào công trình bắt buộc phải dùng côn thu?
A: Côn thu dùng khi chuyển đổi tiết diện từ trục chính lớn (D200, D160) xuống tuyến nhánh (D110, D75) để duy trì áp suất và vận tốc gió ổn định.
Q: Nên chọn cút Y hay cút T để chia nhánh?
A: Tuyến cấp khí sạch nên ưu tiên dùng cút Y vì góc xiên tạo dòng chảy êm, hạn chế ma sát. Cút T dùng ở vị trí cua góc vuông hẹp hoặc tuyến gom gió thải.
Q: Bộ chia gió có bắt buộc phải tích hợp van chỉnh lưu lượng không?
A: Rất cần thiết. Van chỉnh gió giúp hãm bớt áp lực tại phòng ở gần máy để đẩy đủ lưu lượng oxy đến các phòng ở xa nhất.
Q: Có thể chọn kích thước phụ kiện theo diện tích phòng không?
A: Không nên. Cần căn cứ tổng lưu lượng máy ($m^3/h$), cột áp (Pa) và sơ đồ nguyên lý MEP để chọn tiết diện chuẩn xác nhất.
