CỬA GIÓ SAG • VẬT TƯ HVAC • DNA HÀ NỘI

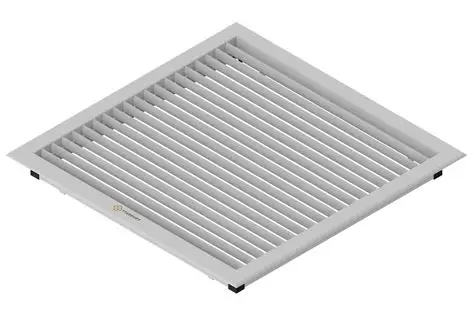

Cửa Gió Nan Bầu Dục 1 Lớp SAG – Cấp Gió, Hồi Gió
Cửa gió nan bầu dục 1 lớp SAG (Single Air Grille) dùng cho cả hệ thống cấp gió và hồi gió. Vật liệu tôn mạ kẽm, nhôm, sơn tĩnh điện. Nan có thể điều chỉnh hướng thổi. Đủ kích thước tiêu chuẩn tại Cơ Điện Lạnh DNA Hà Nội.
Vật liệu: Tôn mạ kẽm • Nhôm
Chức năng: Cấp gió • Hồi gió
Hotline: 091 345 9288
Cửa Gió Nan Bầu Dục 1 Lớp SAG Là Gì?
Cửa gió nan bầu dục 1 lớp SAG (Single Air Grille) là loại miệng gió sử dụng cho cả hệ thống cấp gió và hồi gió trong các công trình điều hòa không khí và thông gió. Thiết kế gồm một lớp nan bầu dục, có khả năng điều chỉnh góc độ để hướng luồng gió theo yêu cầu sử dụng.
Sản phẩm có thể lắp trên tường hoặc trên trần, phù hợp với nhiều loại kết cấu công trình. Đây là giải pháp phổ biến cho hệ thống điều hòa âm trần nối ống gió, VRV/VRF và các hệ thống thông gió cơ bản.
Cấu Tạo Cửa Gió Nan Bầu Dục 1 Lớp SAG
Khung cửa gió
Khung sử dụng tôn mạ kẽm hoặc nhôm. Độ dày khung 1,0mm theo catalogue.
Hệ thống nan bầu dục một lớp
Nan dạng bầu dục, có khả năng điều chỉnh góc. Độ dày vật liệu nan 0,66–1,2mm. Cách bố trí nan theo phương đứng hoặc ngang theo yêu cầu.
Bề mặt sơn tĩnh điện
Màu sắc tiêu chuẩn: trắng. Có thể tùy chọn màu sắc. Bề mặt hoàn thiện bằng sơn tĩnh điện.
Phụ kiện cửa gió
Van OBD. Lưới lọc bụi. Chọn phụ kiện phù hợp chức năng cửa cấp hoặc cửa hồi.
Thông Số Kỹ Thuật Cửa Gió SAG
| Thông số | Giá trị theo catalogue |
|---|---|
| Tên sản phẩm | Cửa gió một lớp nan bầu dục SAG |
| Tên tiếng Anh | Single Air Grille |
| Vật liệu | Tôn mạ kẽm, nhôm |
| Kích thước | Tùy chọn |
| Độ dày khung | 1,0 mm |
| Độ dày nan | 0,66–1,2 mm |
| Chức năng | Cửa gió cấp, gió hồi |
| Vị trí lắp đặt | Lắp trên trần |
| Màu sắc | Trắng, tùy chọn |
| Hoàn thiện bề mặt | Sơn tĩnh điện |
| Phụ kiện | Van OBD, lưới lọc bụi |
*Catalogue mô tả khả năng lắp trên tường hoặc trần, trong khi bảng Specification ghi ứng dụng lắp trên trần. Khi đặt hàng, cần xác nhận rõ vị trí lắp đặt với nhà cung cấp.
Bảng Kích Thước Cửa Gió Nan Bầu Dục 1 Lớp SAG
Các kích thước tiêu chuẩn theo catalogue
| Kích thước mặt A (mm) | Cổ B (mm) | Ống gió C (mm) | Lỗ mở D (mm) |
|---|---|---|---|
| 300 × 200 | 250 × 150 | 260 × 160 | 270 × 170 |
| 400 × 150 | 350 × 100 | 360 × 110 | 370 × 120 |
| 400 × 200 | 350 × 150 | 360 × 160 | 370 × 170 |
| 400 × 300 | 350 × 250 | 360 × 260 | 370 × 270 |
| 500 × 200 | 450 × 150 | 460 × 160 | 470 × 170 |
| 500 × 300 | 450 × 250 | 460 × 260 | 470 × 270 |
| 600 × 200 | 550 × 150 | 560 × 160 | 570 × 170 |
Công thức xác định kích thước theo bản vẽ
Theo catalogue:
- Cổ cửa gió B = (W − 50) × (H − 50).
- Kích thước ống gió C = (W − 40) × (H − 40).
- Kích thước lỗ mở D = (W − 30) × (H − 30).
Trong đó W và H là chiều rộng, chiều cao mặt cửa gió.
Thông Số Lưu Lượng Gió, Tầm Thổi Và Độ Ồn Cửa Gió SAG
Bảng lưu lượng gió theo vận tốc bề mặt
| Kích thước | 2 m/s | 3 m/s | 4 m/s |
|---|---|---|---|
| 300 × 200 | 205,2 | 309,6 | 410,4 |
| 450 × 150 | 187,2 | 280,8 | 374,4 |
| 400 × 200 | 291,6 | 435,6 | 583,2 |
| 400 × 300 | 500,4 | 748,8 | 997,2 |
*Đơn vị: m³/h. Catalogue có dữ liệu tại các vận tốc từ 0,5 đến 5 m/s, bước 0,5 m/s.
Tầm thổi và độ ồn của cửa gió SAG
Tầm thổi (Throw Distance) là khoảng cách mà luồng gió còn duy trì được vận tốc nhất định. Thông số này quan trọng khi bố trí cửa cấp gió trên trần và tường, giúp đảm bảo luồng gió phân bố đều và không thổi trực tiếp vào vị trí sinh hoạt.
Độ ồn của cửa gió SAG thay đổi theo kích thước và vận tốc bề mặt. Cần đối chiếu bảng thông số độ ồn chi tiết trong catalogue để lựa chọn cửa gió phù hợp với yêu cầu âm học của từng công trình.
⚠️ LƯU Ý KỸ THUẬT
Bảng Technical Data ghi kích thước 450 × 150, nhưng bảng Dimension lại ghi 400 × 150. Đây là sự khác biệt ngay trong tài liệu gốc. Khi đặt hàng hoặc dùng số liệu thiết kế, cần xác minh lại với nhà sản xuất để đảm bảo độ chính xác.
Ưu Điểm Của Cửa Gió Nan Bầu Dục 1 Lớp SAG
1. Đa năng: Có thể sử dụng làm cửa gió cấp hoặc hồi.
2. Linh hoạt: Điều chỉnh được góc nan gió.
3. Tùy biến: Bố trí nan đứng hoặc ngang theo yêu cầu.
4. Vật liệu bền: Tôn mạ kẽm hoặc nhôm.
5. Thẩm mỹ: Bề mặt sơn tĩnh điện.
6. Tích hợp: Kết hợp van OBD và lưới lọc bụi.
7. Đa dạng: Nhiều kích thước để lựa chọn theo bản vẽ HVAC.
Ứng Dụng Cửa Gió Nan Bầu Dục SAG
❄️ Cửa cấp gió điều hòa không khí
🌬️ Cửa hồi gió hệ thống điều hòa
🔧 Hệ thống điều hòa âm trần nối ống gió
🏢 Hệ thống điều hòa trung tâm VRV/VRF
🌿 Hệ thống thông gió và cấp khí tươi
Hướng Dẫn Lựa Chọn Cửa Gió Nan Bầu Dục SAG
- Chọn kích thước theo lưu lượng gió: Đảm bảo phù hợp với thiết kế hệ thống.
- Chọn theo vận tốc bề mặt và độ ồn yêu cầu: Cân đối giữa hiệu quả cấp gió và tiếng ồn.
- Chọn hướng nan đứng hoặc ngang: Theo yêu cầu phân phối gió của công trình.
- Chọn vật liệu tôn mạ kẽm hoặc nhôm: Tùy điều kiện môi trường và ngân sách.
- Chọn phụ kiện van OBD và lưới lọc bụi: Phù hợp với chức năng cửa cấp hoặc cửa hồi.
Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Cửa Gió SAG
- Kiểm tra kích thước ô chờ.
- Xác định vị trí lắp trên tường hoặc trần.
- Kiểm tra kích thước cổ và ống gió kết nối.
- Lắp đặt khung, nan và phụ kiện.
- Điều chỉnh góc nan phù hợp hướng cấp gió.
- Vệ sinh bề mặt, kiểm tra lưới lọc và van OBD nếu có.
Phân Biệt Cửa Gió SAG Với Các Loại Cửa Gió Khác
| Sản phẩm | Nội dung so sánh |
|---|---|
| SAG 1 lớp nan | Cấu tạo một lớp nan bầu dục |
| DDG 2 lớp nan | So sánh số lớp nan và khả năng điều hướng |
| Cửa gió nan Z | So sánh hình dạng nan và ứng dụng |
| Cửa gió sọt trứng | So sánh kết cấu mặt lưới |
| Khuếch tán vuông | So sánh kiểu phân phối gió |
| Khuếch tán tròn | So sánh hình dạng và vị trí lắp |
Không đưa ra kết luận loại nào tốt hơn khi chưa có dữ liệu so sánh cùng điều kiện.
Các Loại Cửa Gió Điều Hòa Liên Quan
Tham khảo thêm các dòng sản phẩm khác tại DNA: Danh mục cửa, miệng gió điều hòa âm trần bằng nhôm • Cửa gió nan bầu dục 1 lớp SAG • Cửa gió nan bầu dục 2 lớp DDG • Cửa gió nan Z • Cửa gió sọt trứng • Cửa gió khuếch tán vuông • Cửa gió khuếch tán tròn.
Câu Hỏi Thường Gặp Về Cửa Gió SAG
Q: Cửa gió nan bầu dục 1 lớp SAG dùng để cấp gió hay hồi gió?
A: Có thể dùng cho cả hai mục đích. Khi dùng làm cửa hồi, có thể kết hợp thêm lưới lọc bụi.
Q: Cửa gió SAG có điều chỉnh được hướng gió không?
A: Có, nan bầu dục có thể điều chỉnh góc để hướng luồng gió theo yêu cầu.
Q: Cửa gió SAG bằng nhôm hay tôn mạ kẽm?
A: Có cả hai lựa chọn vật liệu tùy theo điều kiện công trình và ngân sách.
Q: Kích thước mặt và kích thước cổ cửa gió SAG khác nhau thế nào?
A: Kích thước mặt là kích thước tổng thể của cửa gió, kích thước cổ là phần kết nối với ống gió, thường nhỏ hơn mặt cửa.
Q: Cửa gió SAG có lắp được van OBD không?
A: Có, van OBD là phụ kiện tùy chọn để điều chỉnh lưu lượng gió.
Q: Cửa gió SAG có thể kết hợp lưới lọc bụi không?
A: Có, lưới lọc bụi thường được dùng cho cửa hồi để giữ bụi bẩn.
Q: Cửa gió SAG có thể đặt kích thước theo yêu cầu không?
A: Có thể, tùy thuộc vào khả năng sản xuất của nhà cung cấp. Cần kiểm tra trước khi đặt hàng.
Q: Cửa gió nan bầu dục 1 lớp và 2 lớp khác nhau như thế nào?
A: Cửa gió 1 lớp có cấu tạo đơn giản hơn, cửa gió 2 lớp có khả năng điều hướng gió tốt hơn nhưng cấu tạo phức tạp hơn.
