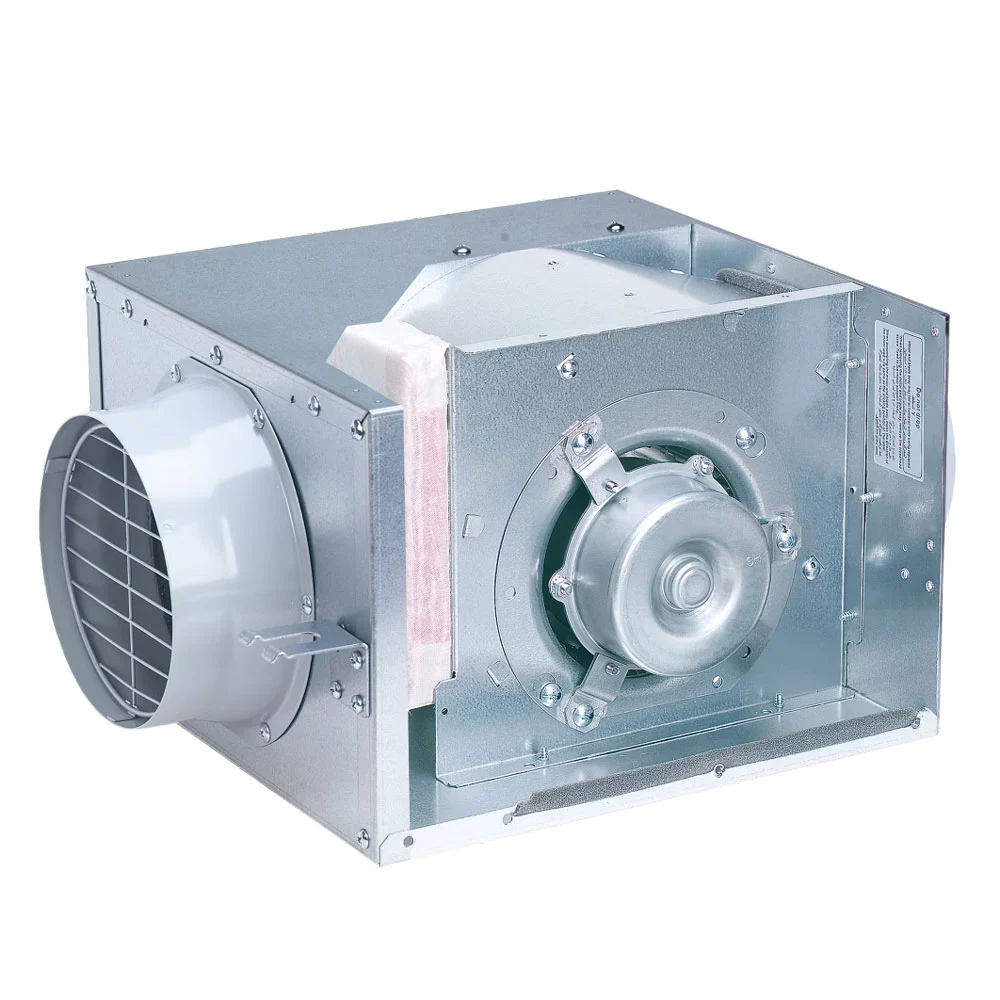

Quạt Thông Gió Cabinet Panasonic FV-20NS3 – 920m³/h, 2 Tốc Độ

Quạt thông gió Cabinet nối ống gió Ø200 mm, thiết kế thân hộp tối ưu cho không gian trần hẹp. Hai cấp tốc độ Cao – Thấp, lưu lượng 720–920 m³/h theo catalogue, công suất 113–120W, độ ồn 29–32 dB(A), cánh quạt Sirocco. Phù hợp hệ thống hút thải dân dụng và thương mại tại Hà Nội.

Thông Số Kỹ Thuật Quạt Thông Gió Panasonic FV-20NS3

Bảng thông số kỹ thuật theo Catalogue Panasonic chính hãng — 2 cấp tốc độ Cao / Thấp:

Thông số chung:

Giới Thiệu Quạt Thông Gió Cabinet Panasonic FV-20NS3

Panasonic FV-20NS3 là dòng quạt Cabinet Panasonic dùng cho hệ thống nối ống gió, thiết kế thân hộp bằng kim loại phù hợp bố trí trên trần kỹ thuật. Lưu lượng danh định 720–920 m³/h theo catalogue.

Trang bị hai cấp tốc độ Cao – Thấp, kết nối đường ống Ø200 mm. Phù hợp hệ thống hút thải dân dụng và thương mại có yêu cầu lưu lượng tương ứng — lớn hơn dòng FV-18NF3 (770 m³/h).

Những Tính Năng Nổi Bật Của Panasonic FV-20NS3

Lưu lượng tối đa 920 m³/h – Hỗ trợ thông gió công suất lớn

Lưu lượng 920 m³/h ở tốc độ cao, 720 m³/h ở tốc độ thấp theo catalogue. Hỗ trợ hút thải mùi, hơi ẩm và không khí tù đọng. Phù hợp nhu cầu thông gió lớn hơn dòng FV-18NF3. Ảnh hưởng của trở lực đường ống: lưu lượng thực tế sẽ giảm khi đường ống dài hoặc nhiều co — cần kiểm tra đường đặc tính quạt.

Hai cấp tốc độ cao – thấp, vận hành linh hoạt

Cho phép lựa chọn hai mức tốc độ:

• Tốc độ cao: khi cần tăng lưu lượng.
• Tốc độ thấp: khi nhu cầu thông gió giảm.

Hỗ trợ điều chỉnh theo công năng sử dụng.

Độ ồn thấp 29–32 dB(A)

Độ ồn công bố theo catalogue:

• Tốc độ thấp: 29 dB(A).
• Tốc độ cao: 32 dB(A).

Vật liệu giảm âm bố trí bên trong thân quạt, hỗ trợ giảm tiếng ồn từ cánh quạt và động cơ truyền ra ngoài. Phù hợp cân nhắc cho công trình có yêu cầu kiểm soát tiếng ồn.

Công suất điện 113–120W

Công suất điện theo catalogue:

• Tốc độ thấp: 113W.
• Tốc độ cao: 120W.

Phân tích điện năng tiêu thụ: vận hành tốc độ thấp 8 giờ/ngày trong 30 ngày ≈ 113W × 8h × 30 = 27,12 kWh/tháng; tốc độ cao ≈ 120W × 8h × 30 = 28,8 kWh/tháng — điều chỉnh cấp tốc độ phù hợp nhu cầu thực tế.

Cánh quạt Sirocco – Lưu lượng lớn, áp suất tĩnh cao

FV-20NS3 sử dụng cánh quạt Sirocco, thiết kế hướng đến hiệu năng lưu lượng và áp suất tĩnh, phù hợp hệ thống thông gió nối ống. Quan hệ giữa lưu lượng và áp suất được thể hiện qua đường đặc tính FV-20NS3 — cần tham khảo khi thiết kế hệ thống.

Thiết kế thân hộp Cabinet – Phù hợp không gian trần hẹp

Thân quạt dạng hộp, tối ưu bố trí phía trên trần giả khi đủ không gian kỹ thuật. Kết nối đường ống Ø200 mm. Thiết kế phù hợp hệ thống thông gió có cửa hút và cửa xả riêng.

Động cơ có cầu chì nhiệt – Tăng độ tin cậy

Động cơ điện một pha, trang bị cầu chì nhiệt bảo vệ, hỗ trợ hạn chế hư hỏng khi quá nhiệt. Lớp cách điện động cơ E. DNA không tự cam kết tuổi thọ cụ thể — tuổi thọ thực tế phụ thuộc điều kiện vận hành và bảo trì định kỳ.

Trang bị móc treo chữ U – Thuận tiện thi công

Có sẵn móc treo chữ U theo catalogue, cho phép lựa chọn hai hướng lắp đặt. Cần thiết kế hệ treo phù hợp trọng lượng 14 kg. Kiểm tra độ chắc chắn của kết cấu trước khi vận hành.

Cửa thăm rời – Dễ dàng vệ sinh, bảo dưỡng

Thiết kế cửa thăm có thể tháo rời, hỗ trợ tiếp cận các bộ phận bên trong. Thuận tiện vệ sinh cánh quạt và kiểm tra thiết bị. Cần bố trí khoảng không cần thiết cho việc bảo trì.

Khả năng chống nước IPX2

Cấp bảo vệ IPX2 theo catalogue — bảo vệ trước nước nhỏ giọt trong giới hạn tiêu chuẩn. Lắp đặt theo hướng dẫn của Panasonic. IPX2 không chống tia nước mạnh hoặc ngâm nước.

Nguyên Lý Hoạt Động Của Quạt Cabinet Panasonic FV-20NS3

  CỬA HÚT ──► ỐNG GIÓ ──► [ QUẠT CABINET FV-20NS3 ] ──► ỐNG XẢ Ø200 ──► NGOÀI TRỜI
       ▲                                                                        │
       │                                                                        ▼
       └──────────────── KHÔNG KHÍ BÙ QUA CỬA / HỆ THỐNG CẤP KHÍ ◄───────────────┘


• Không khí từ không gian cần thông gió đi vào cửa hút.
• Không khí được dẫn qua hệ thống ống gió.
• Động cơ làm quay cánh quạt Sirocco.
• Quạt tạo chênh lệch áp suất để vận chuyển không khí.
• Khí được đẩy qua đường ống Ø200 mm ra cửa xả.
• Không khí bù được cấp vào không gian theo thiết kế hệ thống.

Ứng Dụng Thực Tế Của Quạt Thông Gió Panasonic FV-20NS3

Thông gió khu vệ sinh công cộng

Phù hợp khu vệ sinh văn phòng, tòa nhà, nhà hàng và trung tâm thương mại. Hỗ trợ hút thải mùi, hơi ẩm.

Hệ thống thông gió văn phòng, phòng họp

Hút thải không khí tù đọng, hai cấp tốc độ phục vụ nhu cầu vận hành. Kết hợp đường cấp khí bù phù hợp.

Thông gió biệt thự, nhà phố

Bố trí phía trên trần giả, kết nối hệ thống đường ống dẫn khí. Phù hợp công trình có khoảng không kỹ thuật đáp ứng yêu cầu.

Thông gió showroom, cửa hàng

Hút thải không khí qua đường ống, phù hợp các khu vực phụ trợ có lưu lượng thiết kế tương ứng.

Thông gió các khu chức năng công trình

Phù hợp phòng phụ trợ, khu kỹ thuật cần thông gió thông thường. Hệ thống hút thải không yêu cầu quạt chuyên dụng cho khí nguy hiểm hoặc khói cháy.

So Sánh Panasonic FV-20NS3 Với Các Dòng Cabinet Công Suất Lớn

Hướng Dẫn Lựa Chọn Và Lắp Đặt Panasonic FV-20NS3

Xác định lưu lượng gió cần thiết

• Tính toán theo thể tích phòng.
• Xác định số lần trao đổi khí.
• Đối chiếu yêu cầu thông gió thực tế. Với 920 m³/h, thiết bị phù hợp không gian thể tích khoảng 130 m³ với ACH = 7 lần/giờ.

Tính toán tổn thất áp suất đường ống

• Xác định chiều dài ống.
• Tính tổn thất tại co, cút.
• Xác định trở lực cửa gió và phụ kiện.
• Kiểm tra đường đặc tính quạt FV-20NS3.

Khảo sát vị trí lắp đặt trên trần

• Kiểm tra chiều cao không gian trần.
• Chuẩn bị hệ treo phù hợp tải trọng 14 kg.
• Bố trí cửa thăm bảo trì.

Lắp đặt đường ống gió Ø200mm

• Kết nối ống hút và ống xả.
• Cố định các mối nối.
• Kiểm tra độ kín hệ thống.
• Hạn chế rung truyền qua hệ ống.

Đấu nối điện và chạy thử

• Đấu điện theo sơ đồ Panasonic.
• Kiểm tra hai cấp tốc độ.
• Kiểm tra chiều dòng khí.
• Đánh giá độ rung, tiếng ồn và lưu lượng thực tế.

Hướng Dẫn Vệ Sinh Và Bảo Dưỡng Panasonic FV-20NS3

• Vệ sinh cánh quạt Sirocco.
• Kiểm tra vật liệu giảm âm trong thân quạt.
• Vệ sinh cửa hút và cửa xả.
• Kiểm tra bulông, hệ treo và kết cấu.
• Kiểm tra hệ thống điện.
• Thực hiện bảo trì qua cửa thăm theo tài liệu hãng.
