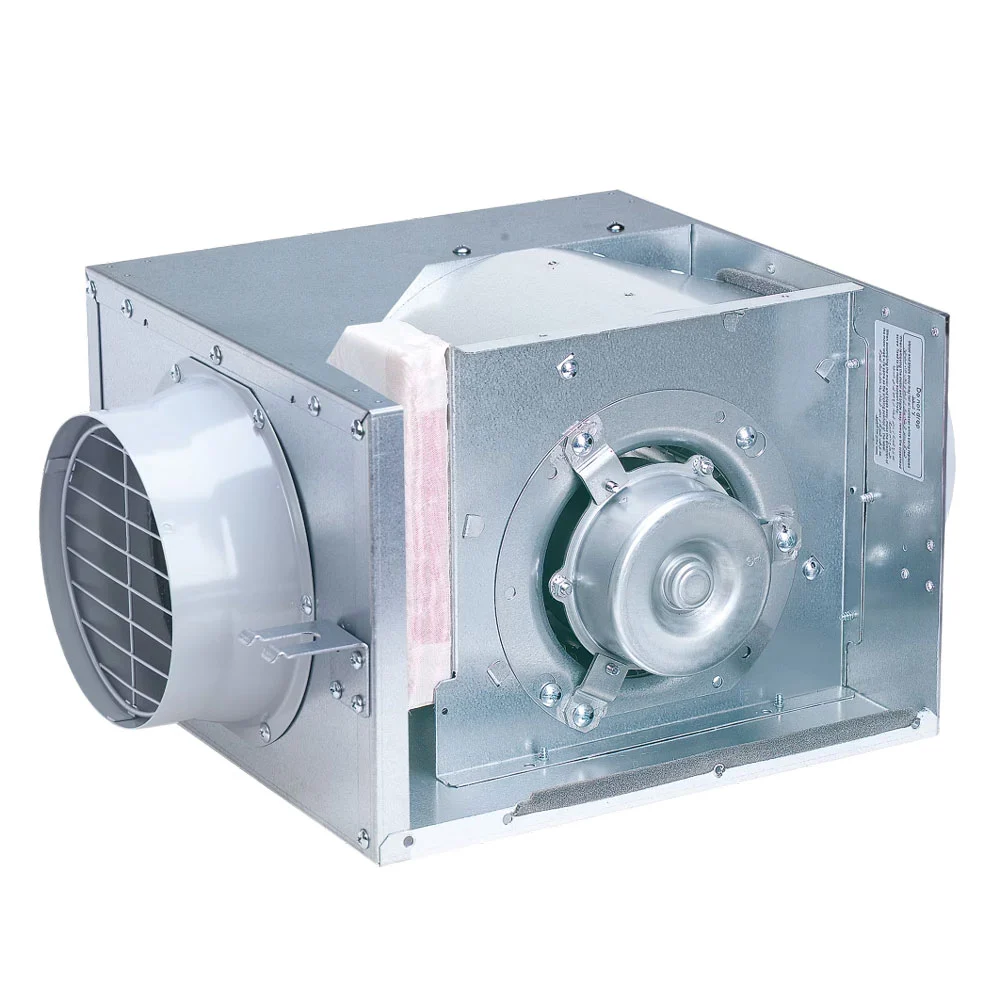

Quạt Thông Gió Cabinet Panasonic FV-18NS3 – 500m³/h, 2 Tốc Độ

Quạt thông gió Cabinet nối ống gió Ø150 mm, thiết kế nhỏ gọn phù hợp không gian trần hẹp. Hai cấp tốc độ Cao – Thấp, lưu lượng 405–500 m³/h theo catalogue, công suất 55–60W, độ ồn 27–29 dB(A), cánh quạt Sirocco. Phù hợp hệ thống hút thải dân dụng và thương mại tại Hà Nội.

Thông Số Kỹ Thuật Quạt Thông Gió Panasonic FV-18NS3

Bảng thông số kỹ thuật theo Catalogue Panasonic chính hãng — 2 cấp tốc độ Cao / Thấp:

Thông số chung:

Giới Thiệu Quạt Thông Gió Cabinet Panasonic FV-18NS3

Panasonic FV-18NS3 là dòng quạt thông gió Cabinet Panasonic, thiết kế dạng hộp nhỏ gọn cho hệ thống thông gió nối ống. Lắp đặt phía trên trần giả, phù hợp không gian trần hạn chế khi đáp ứng kích thước kỹ thuật.

Lưu lượng gió từ 405–500 m³/h theo catalogue. Trang bị hai cấp tốc độ Cao – Thấp, sử dụng đường ống Ø150 mm. Ứng dụng cho hệ thống hút thải dân dụng và thương mại — phù hợp không gian có nhu cầu lưu lượng lớn hơn FV-15NS3 (340 m³/h).

Những Tính Năng Nổi Bật Của Panasonic FV-18NS3

Lưu lượng tối đa 500 m³/h – Khả năng thông gió hiệu quả

Lưu lượng 500 m³/h ở tốc độ cao, 405 m³/h ở tốc độ thấp theo catalogue. Hỗ trợ hút thải không khí tù đọng, hơi ẩm và mùi. Thích hợp với hệ thống cần lưu lượng lớn hơn FV-15NS3. Lưu lượng thực tế phụ thuộc trở lực đường ống.

Hai cấp tốc độ cao – thấp linh hoạt

Tùy chọn hai mức vận hành:

• Chế độ cao: phù hợp khi cần tăng lưu lượng.
• Chế độ thấp: phù hợp khi nhu cầu thông gió giảm.

Cân bằng lưu lượng, tiếng ồn và điện năng tiêu thụ.

Độ ồn thấp 27–29 dB(A)

Độ ồn công bố theo catalogue:

• Tốc độ thấp: 27 dB(A).
• Tốc độ cao: 29 dB(A).

Trang bị vật liệu giảm âm bên trong thân quạt, hỗ trợ hạn chế tiếng ồn khi hoạt động. Phù hợp cân nhắc cho công trình yêu cầu vận hành êm.

Công suất điện 55–60W

Công suất điện theo catalogue:

• Tốc độ thấp: 55W.
• Tốc độ cao: 60W.

Phân tích điện năng tiêu thụ: vận hành tốc độ thấp 8 giờ/ngày trong 30 ngày ≈ 55W × 8h × 30 = 13,2 kWh/tháng; tốc độ cao ≈ 60W × 8h × 30 = 14,4 kWh/tháng — hướng dẫn lựa chọn chế độ sử dụng phù hợp.

Cánh quạt Sirocco – Lưu lượng và áp suất tĩnh cao

FV-18NS3 sử dụng cánh quạt Sirocco, thiết kế phù hợp hệ thống thông gió nối ống, hỗ trợ tạo áp suất để đưa khí qua đường ống. Cần phân tích đường đặc tính lưu lượng – áp suất của FV-18NS3 khi thiết kế hệ thống.

Thiết kế Cabinet nhỏ gọn – Tối ưu không gian trần

Thân quạt dạng hộp kim loại, kết nối đường ống Ø150 mm, có thể bố trí trên trần giả. Cần kiểm tra chiều cao thân quạt và không gian bảo trì thực tế trước khi lắp đặt.

Động cơ có cầu chì nhiệt – Tăng độ tin cậy

Động cơ điện một pha, trang bị cầu chì nhiệt hỗ trợ bảo vệ thiết bị khi quá nhiệt. Lớp cách điện động cơ E. DNA không tự cam kết tuổi thọ cụ thể — tuổi thọ thực tế phụ thuộc điều kiện vận hành và bảo trì định kỳ.

Trang bị móc treo chữ U – Thuận tiện lắp đặt

Có sẵn móc treo chữ U hỗ trợ cố định thiết bị, cho phép lựa chọn hai hướng lắp theo thiết kế. Cần sử dụng hệ treo chịu tải phù hợp trọng lượng 8,5 kg.

Cửa thăm rời – Dễ kiểm tra và bảo dưỡng

Thiết kế cửa thăm có thể tháo rời, thuận tiện tiếp cận các bộ phận bên trong, hỗ trợ kiểm tra và vệ sinh định kỳ.

Khả năng chống nước IPX2

Cấp bảo vệ IPX2 theo catalogue — hỗ trợ bảo vệ trước nước nhỏ giọt trong giới hạn quy định. Lắp đặt đúng điều kiện và hướng dẫn Panasonic. IPX2 không chống tia nước mạnh hoặc ngâm nước.

Nguyên Lý Hoạt Động Của Quạt Cabinet Panasonic FV-18NS3

  CỬA HÚT ──► ỐNG GIÓ ──► [ QUẠT CABINET FV-18NS3 ] ──► ỐNG XẢ Ø150 ──► NGOÀI TRỜI
       ▲                                                                        │
       │                                                                        ▼
       └──────────────── KHÔNG KHÍ BÙ QUA CỬA / HỆ THỐNG CẤP KHÍ ◄───────────────┘


• Không khí đi vào thông qua cửa hút và đường ống.
• Động cơ làm quay cánh quạt Sirocco.
• Luồng không khí được hút qua thân quạt.
• Quạt tạo áp suất đưa không khí qua đường ống Ø150 mm.
• Khí được dẫn ra ngoài qua hệ thống cửa xả.
• Không khí bù được cấp vào không gian theo thiết kế.

Ứng Dụng Thực Tế Của Quạt Thông Gió Panasonic FV-18NS3

Hút mùi và thông gió khu vệ sinh

Phù hợp nhà vệ sinh văn phòng, khu vệ sinh nhà hàng, showroom và hệ thống hút thải có đường ống.

Thông gió căn hộ, nhà phố và biệt thự

Lắp đặt trên trần giả, hút khí tù đọng qua hệ thống ống dẫn. Phù hợp không gian có khoảng không trần hạn chế.

Thông gió văn phòng, phòng họp

Hỗ trợ thải không khí, hai cấp tốc độ để lựa chọn mức vận hành phù hợp.

Hệ thống thông gió công trình thương mại

Phù hợp cửa hàng, showroom, phòng chức năng và khu vực phụ trợ.

Thông gió khu vực trần hẹp

Thiết kế dạng Cabinet nhỏ gọn. Lựa chọn theo khoảng không kỹ thuật và khả năng bảo trì.

So Sánh Panasonic FV-18NS3 Với Các Dòng Quạt Cabinet Panasonic

Hướng Dẫn Lựa Chọn Và Lắp Đặt Quạt Panasonic FV-18NS3

Xác định lưu lượng thông gió cần thiết

• Tính toán theo thể tích phòng.
• Xác định số lần trao đổi khí hoặc yêu cầu hút thải.
• Đối chiếu lưu lượng thiết kế. Với 500 m³/h, thiết bị phù hợp phòng thể tích khoảng 70 m³ với ACH = 7 lần/giờ.

Tính toán tổn thất áp suất đường ống

• Chiều dài đường ống.
• Số lượng co, cút.
• Tổn thất tại cửa gió và phụ kiện.
• Kiểm tra đường đặc tính của FV-18NS3.

Khảo sát vị trí lắp đặt

• Kiểm tra chiều cao trần.
• Chuẩn bị hệ treo phù hợp trọng lượng 8,5 kg.
• Bố trí cửa thăm bảo trì.

Lắp đặt hệ thống ống gió Ø150mm

• Kết nối ống hút và ống xả.
• Cố định hệ thống.
• Kiểm tra độ kín và độ rung.

Đấu nối điện và vận hành thử

• Kết nối nguồn điện theo sơ đồ Panasonic.
• Kiểm tra hai cấp tốc độ.
• Đo kiểm lưu lượng khi cần.
• Kiểm tra tiếng ồn và độ rung.

Hướng Dẫn Vệ Sinh Và Bảo Dưỡng Panasonic FV-18NS3

• Kiểm tra định kỳ thân quạt.
• Vệ sinh cánh quạt Sirocco.
• Kiểm tra đường ống và cửa gió.
• Kiểm tra giá treo, liên kết cơ khí.
• Kiểm tra nguồn điện và các bộ phận bảo vệ.
• Sử dụng cửa thăm để thuận tiện bảo trì.
