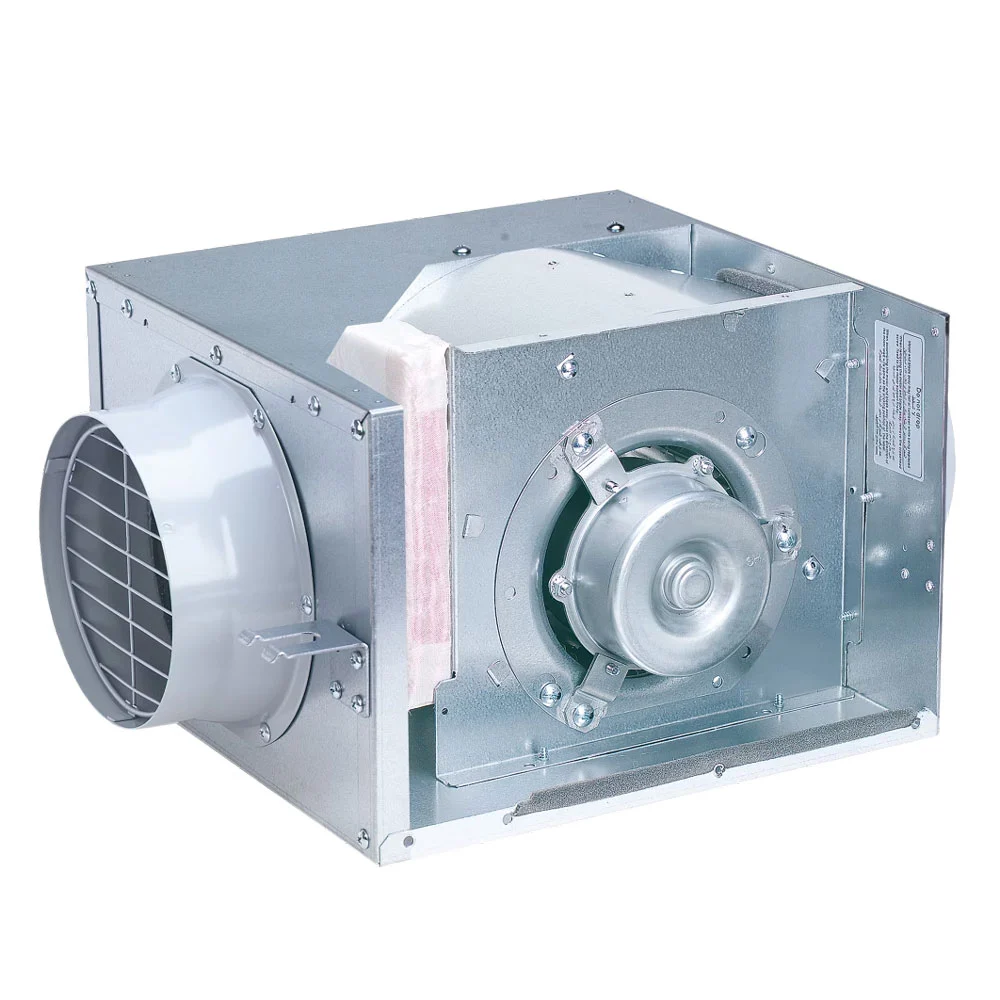

Quạt Thông Gió Cabinet Panasonic FV-18NF3 – 770m³/h, 2 Tốc Độ

Quạt thông gió Cabinet nối ống gió Ø200 mm, thiết kế dạng hộp nhỏ gọn tối ưu cho không gian trần hạn chế. Hai cấp tốc độ Cao – Thấp, lưu lượng 620–770 m³/h theo catalogue, công suất 80–91W, độ ồn 29–31 dB(A), cánh quạt Sirocco. Phù hợp hệ thống thông gió dân dụng và thương mại tại Hà Nội.

Thông Số Kỹ Thuật Quạt Thông Gió Panasonic FV-18NF3

Bảng thông số kỹ thuật theo Catalogue Panasonic chính hãng — 2 cấp tốc độ Cao / Thấp:

Thông số chung:

Giới Thiệu Quạt Thông Gió Cabinet Panasonic FV-18NF3

Panasonic FV-18NF3 là dòng quạt thông gió Cabinet Panasonic, thiết kế thân hộp kim loại sử dụng cánh quạt Sirocco. Lưu lượng gió 620–770 m³/h theo catalogue — lớn nhất trong bộ 4 model Cabinet.

Trang bị hai cấp tốc độ Cao – Thấp, kết nối đường ống gió Ø200 mm. Thiết kế hướng đến không gian trần hẹp. Ứng dụng trong các hệ thống thông gió dân dụng và thương mại — phù hợp không gian có nhu cầu lưu lượng lớn hơn FV-18NS3 (500 m³/h).

Những Tính Năng Nổi Bật Của Panasonic FV-18NF3

Lưu lượng tối đa 770 m³/h – Hiệu năng thông gió cao

Lưu lượng 770 m³/h tại tốc độ cao, 620 m³/h tại tốc độ thấp theo catalogue. Hỗ trợ hút thải mùi, hơi ẩm và không khí tù đọng. Phù hợp nhu cầu thông gió lớn hơn các model FV-12NS3, FV-15NS3 và FV-18NS3. Ảnh hưởng của trở lực đường ống: lưu lượng thực tế sẽ giảm khi đường ống dài hoặc nhiều co — cần kiểm tra đường đặc tính quạt.

Hai cấp tốc độ cao – thấp, linh hoạt vận hành

Cho phép lựa chọn hai cấp tốc độ:

• Tốc độ cao: khi cần lưu lượng lớn.
• Tốc độ thấp: khi nhu cầu hút thải giảm.

Điều chỉnh theo công năng và thời điểm sử dụng.

Độ ồn thấp 29–31 dB(A)

Độ ồn công bố theo catalogue:

• Tốc độ thấp: 29 dB(A).
• Tốc độ cao: 31 dB(A).

Vật liệu giảm âm bên trong thân quạt giúp giảm tiếng ồn, hỗ trợ hạn chế tiếng ồn truyền ra môi trường xung quanh. Lưu ý: độ ồn thực tế còn phụ thuộc đường ống và vị trí lắp.

Công suất điện 80–91W

Công suất điện theo catalogue:

• Tốc độ thấp: 80W.
• Tốc độ cao: 91W.

Phân tích điện năng tiêu thụ: vận hành tốc độ thấp 8 giờ/ngày trong 30 ngày ≈ 80W × 8h × 30 = 19,2 kWh/tháng; tốc độ cao ≈ 91W × 8h × 30 = 21,84 kWh/tháng — lựa chọn cấp tốc độ phù hợp nhu cầu thông gió.

Cánh quạt Sirocco – Hỗ trợ tạo áp suất tĩnh cao

FV-18NF3 sử dụng cánh quạt Sirocco, thiết kế hướng đến lưu lượng và áp suất tĩnh, phù hợp hệ thống thông gió có kết nối ống dẫn. Cần phân tích đường đặc tính lưu lượng – áp suất của FV-18NF3 khi thiết kế hệ thống.

Thiết kế Cabinet nhỏ gọn – Tối ưu không gian trần

Thân quạt dạng hộp, có thể bố trí trong không gian phía trên trần giả, kết nối hệ thống ống gió Ø200 mm. Cần kiểm tra kích thước thân máy và khoảng trống bảo trì trước khi lắp.

Động cơ có cầu chì nhiệt – Tăng độ tin cậy

Động cơ một pha, trang bị cầu chì nhiệt bảo vệ, hỗ trợ hạn chế nguy cơ hư hỏng khi quá nhiệt. Lớp cách điện động cơ E. DNA không tự cam kết tuổi thọ cụ thể — tuổi thọ thực tế phụ thuộc điều kiện vận hành và bảo trì định kỳ.

Móc treo chữ U – Thuận tiện thi công

Tích hợp móc treo chữ U theo catalogue, cho phép lựa chọn hai hướng lắp đặt, hỗ trợ bố trí hệ treo trong không gian trần. Cần thiết kế hệ treo phù hợp trọng lượng thiết bị 10 kg.

Cửa thăm rời – Thuận tiện bảo dưỡng

Thiết kế cửa thăm có thể tháo rời, hỗ trợ tiếp cận các bộ phận bên trong, thuận tiện kiểm tra và vệ sinh định kỳ.

Khả năng chống nước IPX2

Cấp bảo vệ IPX2 theo catalogue — khả năng bảo vệ trước nước nhỏ giọt trong giới hạn tiêu chuẩn. Lắp đặt đúng vị trí và hướng dẫn an toàn điện. IPX2 không chống tia nước mạnh hoặc ngâm nước.

Nguyên Lý Hoạt Động Của Quạt Thông Gió Cabinet Panasonic FV-18NF3

  CỬA HÚT ──► ỐNG GIÓ ──► [ QUẠT CABINET FV-18NF3 ] ──► ỐNG XẢ Ø200 ──► NGOÀI TRỜI
       ▲                                                                        │
       │                                                                        ▼
       └──────────────── KHÔNG KHÍ BÙ QUA CỬA / HỆ THỐNG CẤP KHÍ ◄───────────────┘


• Không khí trong phòng đi vào cửa hút.
• Không khí được dẫn qua hệ thống ống gió.
• Động cơ làm quay cánh quạt Sirocco.
• Quạt tạo chênh lệch áp suất để vận chuyển không khí.
• Khí được đưa ra ngoài qua đường ống Ø200 mm.
• Không khí bù được cấp vào phòng theo thiết kế thông gió.

Ứng Dụng Thực Tế Của Quạt Cabinet Panasonic FV-18NF3

Hệ thống thông gió khu vệ sinh công cộng

Phù hợp khu vệ sinh văn phòng, nhà hàng, showroom và khu vệ sinh thương mại có yêu cầu lưu lượng phù hợp.

Thông gió văn phòng và phòng họp

Hỗ trợ hút thải không khí tù đọng, hai cấp tốc độ phục vụ các nhu cầu vận hành khác nhau.

Thông gió biệt thự và nhà phố

Bố trí quạt trên trần giả, kết nối hệ thống đường ống dẫn khí. Phù hợp công trình có không gian kỹ thuật đáp ứng yêu cầu.

Thông gió nhà hàng, cửa hàng và showroom

Hút khí tại các khu vực phụ trợ, hệ thống thông gió nối ống. Lưu ý: Không sử dụng thay thế quạt hút khói bếp chuyên dụng khi chưa được thiết kế cho ứng dụng đó.

Hệ thống hút thải công trình thương mại

Phù hợp các không gian phụ trợ, khu kỹ thuật có yêu cầu thông gió tương ứng. Hệ thống hút thải cần tính toán lưu lượng và áp suất.

So Sánh Panasonic FV-18NF3 Với Các Model Cabinet Cùng Dòng

Hướng Dẫn Lựa Chọn Và Lắp Đặt Quạt Panasonic FV-18NF3

Xác định lưu lượng thông gió cần thiết

• Tính toán theo thể tích không gian.
• Xác định yêu cầu hút thải.
• Đối chiếu số lần trao đổi khí hoặc tiêu chuẩn thiết kế phù hợp. Với 770 m³/h, thiết bị phù hợp không gian thể tích khoảng 110 m³ với ACH = 7 lần/giờ.

Tính toán tổn thất áp suất hệ thống

• Chiều dài đường ống.
• Số lượng co, cút.
• Trở lực cửa gió, van gió và phụ kiện.
• Xác định điểm vận hành trên đường đặc tính FV-18NF3.

Khảo sát và lựa chọn vị trí lắp đặt

• Kiểm tra khoảng không trần.
• Bố trí hệ treo phù hợp trọng lượng 10 kg.
• Dành không gian tiếp cận cửa thăm.

Kết nối đường ống Ø200mm

• Lắp đặt đường ống hút và xả.
• Cố định các mối nối.
• Hạn chế rò rỉ khí.
• Kiểm tra độ rung và kết cấu hệ thống.

Đấu nối điện và chạy thử

• Đấu điện theo sơ đồ Panasonic.
• Kiểm tra hai cấp tốc độ.
• Kiểm tra chiều dòng khí.
• Đánh giá độ rung, tiếng ồn và lưu lượng thực tế.

Hướng Dẫn Vệ Sinh Và Bảo Dưỡng Panasonic FV-18NF3

• Kiểm tra, vệ sinh cánh quạt Sirocco.
• Kiểm tra vật liệu giảm âm trong thân hộp.
• Vệ sinh cửa hút và cửa xả.
• Kiểm tra hệ treo, bulông và kết nối ống gió.
• Kiểm tra hệ thống điện.
• Thực hiện bảo dưỡng qua cửa thăm theo hướng dẫn của hãng.
