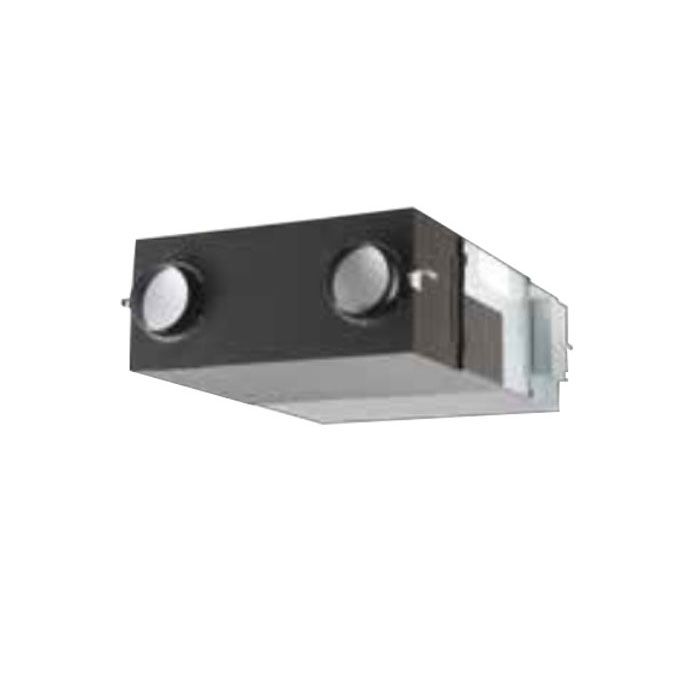

Panasonic FY-01KZDY8A – Máy Cấp Khí Tươi Thu Hồi Nhiệt 1000m³/h

Giải pháp cấp khí tươi sạch, hút khí thải ô nhiễm và thu hồi năng lượng tối ưu cho biệt thự, văn phòng, nhà hàng và các công trình quy mô lớn cần lưu lượng thông gió mạnh mẽ.

Panasonic FY-01KZDY8A Là Thiết Bị Gì?

Panasonic FY-01KZDY8A là dòng máy cấp khí tươi thu hồi nhiệt (Energy Recovery Ventilator - ERV) công suất lớn, thuộc dòng Standard Series sử dụng động cơ xoay chiều (AC Motor) của thương hiệu Panasonic. Thiết bị được thiết kế chuyên biệt để lắp đặt âm trần kết nối hệ thống đường ống gió, giải quyết triệt để bài toán thông khí và kiểm soát chất lượng không khí trong không gian kín hiện đại.

Khác với quạt hút thông gió đơn thuần chỉ hút hoặc chỉ thổi một chiều làm mất cân bằng áp suất phòng, máy cấp khí tươi thu hồi nhiệt Panasonic FY-01KZDY8A của Cơ Điện lạnh DNA tích hợp cơ chế trao đổi khí 2 chiều độc lập và đồng thời:

• Cấp khí tươi sạch từ ngoài trời (Outdoor Air - OA) vào không gian sinh hoạt, bổ sung dồi dào lượng Oxy tự nhiên.
• Hút khí ô nhiễm, bí bách (Return Air - RA) bên trong phòng thải ra ngoài (Exhaust Air - EA), loại bỏ CO₂, mùi và hơi ẩm tồn đọng.
• Thu hồi nhiệt lượng và độ ẩm thông qua lõi trao đổi nhiệt ERV, giúp tiền xử lý luồng khí tươi trước khi đưa vào phòng, hạn chế tối đa việc thất thoát nhiệt lạnh của điều hòa.

Thông Số Kỹ Thuật Panasonic FY-01KZDY8A

Bảng thông số kỹ thuật tiêu chuẩn của máy cấp khí tươi thu hồi nhiệt Panasonic FY-01KZDY8A theo tài liệu Catalogue chính hãng từ Panasonic:

Khả Năng Cấp Khí Tươi Lên Tới 1.000m³/h

Lưu lượng 1.000 m³/h là một công suất thông gió rất lớn trong phân khúc ERV dân dụng và thương mại nhẹ. Tuy nhiên, trong thiết kế cơ điện lạnh (HVAC) chuyên nghiệp, con số 1.000 m³/h cần được hiểu và ứng dụng một cách khoa học.

Lưu lượng 1.000 m³/h có ý nghĩa thực tế như thế nào?

1.000 m³/h thể hiện tổng thể tích không khí tươi mà thiết bị có thể hút từ môi trường ngoài và cấp vào không gian kín trong vòng 1 giờ ở điều kiện danh định. Lưu lượng này không được quy đổi cố định thành một số lượng người cụ thể, mà việc lựa chọn máy phải căn cứ chặt chẽ trên:

• Tiêu chuẩn lưu lượng khí tươi theo đầu người của từng loại công trình (m³/h/người).
• Thể tích và mục đích sử dụng của không gian (văn phòng làm việc, phòng họp, biệt thự, nhà hàng).
• Tổn thất áp suất thực tế dọc theo tuyến ống gió và các phụ kiện đầu cuối.

3 mức lưu lượng vận hành linh hoạt

Cột Áp FY-01KZDY8A Có Đủ Để Đi Tuyến Ống Gió Dài?

Theo thông số công bố từ Catalogue Panasonic, model FY-01KZDY8A sở hữu mức áp suất tĩnh ngoài (ESP) tương ứng là 105 / 80 / 75 Pa. Đối với các kỹ sư cơ điện lạnh, cột áp tĩnh là yếu tố sống còn quyết định lưu lượng gió thực tế tại các miệng gió cấp/hút.

Khi quạt quay, áp suất tĩnh của thiết bị phải thắng được toàn bộ tổng trở lực (tổn thất áp lực) của hệ thống phân phối, bao gồm:

• Ma sát dọc theo chiều dài đường ống dẫn gió chính và ống nhánh.
• Tổn thất cục bộ tại các co cua, cút chuyển hướng, côn thu, chụp rẽ nhánh (Tee/Y).
• Trở lực tại các van gió (van một chiều, van chỉnh lưu lượng OBD/VCD, van chống cháy).
• Trở lực qua chụp lấy gió ngoài trời (Louvre), lưới chống côn trùng và các miệng gió khuếch tán.
• Trở lực bổ sung nếu chủ đầu tư tích hợp thêm các hộp lọc bụi tinh PM2.5 ngoài máy.

Công Nghệ Thu Hồi Nhiệt ERV Của FY-01KZDY8A Hoạt Động Thế Nào?

Trái tim của máy cấp khí tươi thu hồi nhiệt Panasonic FY-01KZDY8A là lõi trao đổi nhiệt màng giấy đặc biệt (Heat Exchange Element). Công nghệ này cho phép trao đổi đồng thời cả nhiệt độ (nhiệt hiện) và độ ẩm (nhiệt ẩn) giữa hai luồng không khí:

*Lưu ý kỹ thuật quan trọng: Bên trong lõi trao đổi nhiệt, hai luồng khí OA và RA di chuyển chéo nhau qua các vách ngăn tách biệt hoàn toàn. Chúng tuyệt đối không bị trộn lẫn trực tiếp vào nhau, đảm bảo khí tươi cấp vào phòng luôn tinh khiết 100%.

Hiệu Suất Thu Hồi Nhiệt Của FY-01KZDY8A

Theo tiêu chuẩn kiểm nghiệm của Panasonic, hiệu suất trao đổi năng lượng của FY-01KZDY8A được đo lường qua 2 chỉ số cốt lõi:

• Hiệu suất trao đổi nhiệt độ (Temperature Exchange Efficiency)

Đo lường mức độ truyền nhiệt cảm nhận được giữa hai luồng khí. Hiệu suất nhiệt độ cao giúp không khí ngoài trời khi vào đến miệng cấp có mức nhiệt rất gần với nhiệt độ cài đặt trong phòng.

• Hiệu suất trao đổi Enthalpy toàn phần (Enthalpy Exchange Efficiency)

Đo lường khả năng trao đổi tổng năng lượng bao gồm cả nhiệt độ và độ ẩm không khí (đặc biệt quan trọng với khí hậu nhiệt đới nóng ẩm gió mùa tại Việt Nam). Cả trong chế độ làm mát mùa hè và sưởi ấm mùa đông, lõi ERV đều tối ưu hóa độ ẩm, tránh làm khô da hoặc làm tăng độ ẩm quá mức trong phòng điều hòa.

FY-01KZDY8A Giúp Hệ Thống Điều Hòa Tiết Kiệm Điện Như Thế Nào?

Trong các tòa nhà văn phòng, biệt thự hay nhà hàng kín, việc cấp khí tươi trực tiếp mà không qua xử lý sẽ đưa một lượng nhiệt cực lớn vào phòng, khiến máy lạnh phải chạy hết công suất liên tục. Hãy so sánh sự khác biệt:

Sơ Đồ Nguyên Lý Hệ Thống Cấp Khí Tươi – Hút Khí Thải

Dưới đây là sơ đồ luân chuyển không khí chuẩn hóa của hệ thống thông gió thu hồi nhiệt trung tâm sử dụng máy Panasonic FY-01KZDY8A:

  [ KHÔNG KHÍ NGOÀI TRỜI ]                    [ THẢI RA NGOÀI TRỜI ]
             │                                            ▲
      (OA)   │                                     (EA)   │
             ▼                                            │
   ┌──────────────────────────────────────────────────────────────┐
   │             PANASONIC ERV FY-01KZDY8A                        │
   │  ┌─────────────────┐             ┌────────────────────────┐  │
   │  │ Lọc Thô Pre-filter│ ──► [LÕI ERV] ──► Quạt Hút Thải (EA) │  │
   │  └─────────────────┘      ▲     │        └────────────────────────┘  │
   │                           │     │                                    │
   │  ┌─────────────────┐      │     ▼        ┌────────────────────────┐  │
   │  │ Quạt Cấp Tươi (SA) │ ◄──┘     └─────── │ Hút Khí Thải (RA)     │  │
   │  └─────────────────┘                      └────────────────────────┘  │
   └──────────────────────────────────────────────────────────────┘
             │                                            ▲
      (SA)   │                                     (RA)   │
             ▼                                            │
   [ CẤP KHÍ TƯƠI VÀO PHÒNG ]                [ HÚT KHÍ THẢI TRONG PHÒNG ]
      (Phòng khách, Phòng ngủ,                  (Khu vực sinh hoạt chung,
       Khu vực làm việc...)                      Hành lang, Phòng họp...)


Chú thích thuật ngữ kỹ thuật chuyên ngành:
• OA (Outdoor Air): Khí tươi tự nhiên lấy từ ngoài trời.
• SA (Supply Air): Khí tươi đã được lọc và xử lý nhiệt cấp vào phòng.
• RA (Return Air): Khí thải, CO₂ và hơi ẩm hút từ không gian phòng về máy.
• EA (Exhaust Air): Khí thải sau khi đã thu hồi nhiệt được tống xuất ra ngoài tòa nhà.

Bộ Lọc Khí Trên Panasonic FY-01KZDY8A

Một trong những điểm DNA HVAC luôn tư vấn minh bạch tới khách hàng là cấu hình lọc thực tế theo Catalogue của nhà sản xuất:

• Cấu hình xuất xưởng: Bộ lọc thô tiêu chuẩn (Pre-Filter)

Model tiêu chuẩn FY-01KZDY8A được trang bị sẵn lưới lọc thô dạng sợi tổng hợp. Bộ lọc này có nhiệm vụ ngăn chặn bụi lớn, sợi vải, lá cây, côn trùng và bảo vệ bề mặt lõi trao đổi nhiệt không bị bám bẩn gây nghẽn áp suất.

• Giải pháp nâng cấp lọc bụi mịn PM2.5 chuyên dụng

Catalogue chính hãng không tích hợp sẵn màng lọc PM2.5 mặc định bên trong thân máy FY-01KZDY8A. Đối với các công trình tại đô thị lớn có chất lượng không khí bụi bặm (như Hà Nội hay TP.HCM), đội ngũ kỹ sư DNA HVAC sẽ thiết kế bổ sung hộp lọc khí tinh (Filter Box) lắp rời trên tuyến ống OA chứa màng lọc HEPA/PM2.5 nhằm đảm bảo không khí cấp vào phòng đạt độ sạch tuyệt đối mà vẫn đảm bảo tính toán đủ cột áp của hệ thống.

Bộ Điều Khiển Panasonic FY-EB90S1 Đi Cùng FY-01KZDY8A

6 Ưu Điểm Vượt Trội Của Panasonic FY-01KZDY8A

Panasonic FY-01KZDY8A Phù Hợp Với Những Công Trình Nào?

Với dải lưu lượng lên tới 1.000 m³/h, thiết bị là sự lựa chọn hoàn hảo cho các mô hình công trình:

*Nguyên tắc thiết kế của DNA HVAC: Việc chọn thiết bị phải căn cứ vào bảng tính toán nhu cầu khí tươi (theo TCVN 5687:2024 hoặc ASHRAE 62.1) và kiểm tra tổng trở lực hệ thống đường ống, không chỉ ước tính đơn thuần theo mét vuông sàn.

Cách Tính Toán Xem FY-01KZDY8A Có Đủ Lưu Lượng Không?

Trong kỹ thuật cơ điện lạnh, có 2 phương pháp tính toán nhu cầu thông gió phổ biến nhất:

So Sánh FY-01KZDY8A Với Các Model Trong Cùng Standard Series

Nếu công trình của bạn có diện tích hoặc lưu lượng khác nhau, Panasonic cung cấp dải sản phẩm động cơ AC đồng bộ để lựa chọn:

👉 Ngoài dòng Standard Series dùng động cơ AC, quý khách hàng yêu cầu hiệu suất năng lượng vượt trội, dải cột áp cao hơn và tích hợp sẵn lọc PM2.5 có thể tham khảo dòng Panasonic ERV Premium Động cơ DC: FV-80ZY1, FV-1KZY1, FV-1HZY1, FV-2KZY1.

Lưu Ý Kỹ Thuật Khi Thiết Kế & Lắp Đặt FY-01KZDY8A

Để hệ thống vận hành êm ái, đạt đủ lưu lượng và không gây đọng sương, đội ngũ thi công cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật:

1. Bố trí tách biệt 4 đường ống (OA – EA – SA – RA)

Đảm bảo kết nối đúng vị trí các cổ gió trên thân máy. Tuyến ống gió đi thẳng nhất có thể, hạn chế việc bẻ góc đột ngột làm thất thoát áp suất tĩnh.

2. Khoảng cách giữa cửa lấy gió tươi (OA) và cửa thải (EA)

Miệng lấy gió tươi ngoài trời phải đặt cách miệng xả khí thải tối thiểu 1,5 – 3 mét (hoặc bố trí tại hai mặt tường khác nhau) nhằm chống hiện tượng hút ngược luồng khí ô nhiễm vừa xả ra trở lại vào nhà.

3. Bọc bảo ôn cách nhiệt toàn diện

Hai đoạn đường ống kết nối ra ngoài trời (tuyến OA và EA) bắt buộc phải được bọc bảo ôn cách nhiệt đúng tiêu chuẩn để chống hiện tượng đọng sương bề mặt ống do chênh lệch nhiệt độ lớn giữa trong và ngoài trần.

4. Chừa lỗ thăm trần phục vụ bảo trì

Khối lượng máy lên tới 83 kg và có lõi trao đổi nhiệt cần vệ sinh định kỳ, trần thạch cao bắt buộc phải trổ lỗ thăm trần (Access Door) kích thước tối thiểu từ 600 × 600 mm ngay bên dưới vị trí tháo lắp bộ lọc và lõi ERV.

Một Hệ Thống Cấp Khí Tươi FY-01KZDY8A Hoàn Chỉnh Gồm Những Gì?

Để hệ thống thông gió đi vào vận hành thực tế, bên cạnh thân máy trung tâm, cần một hệ sinh thái vật tư phụ trợ đồng bộ:

Tại Sao Cần Tính Toán Kỹ Thuật Trước Khi Mua Máy ERV 1.000m³/h?

Khác với việc mua một chiếc quạt điện cắm vào là chạy, hệ thống thông gió thu hồi nhiệt trung tâm là một hệ thống kỹ thuật liên hoàn. Năng lực của một nhà thầu chuyên nghiệp thể hiện ở:

• Tính toán cân bằng áp suất: Thiết kế lưu lượng gió cấp và gió hút cân xứng, tránh hiện tượng áp suất âm gây hút mùi từ nhà vệ sinh vào phòng.
• Tính toán tiết diện & vận tốc gió: Giữ vận tốc gió trong đường ống và tại miệng gió ở mức tiêu chuẩn (dưới 2.5 - 3 m/s) để hệ thống vận hành hoàn toàn không phát ra tiếng rít khó chịu.
• Kiểm soát tổn thất áp lực: Đảm bảo cột áp 105 Pa của máy đủ sức đẩy khí tươi đến miệng gió xa nhất trên bản vẽ.

Báo Giá Panasonic FY-01KZDY8A + Điều Khiển FY-EB90S1

Tài Liệu Kỹ Thuật & Catalogue Panasonic FY-01KZDY8A

Câu Hỏi Thường Gặp (FAQs)
