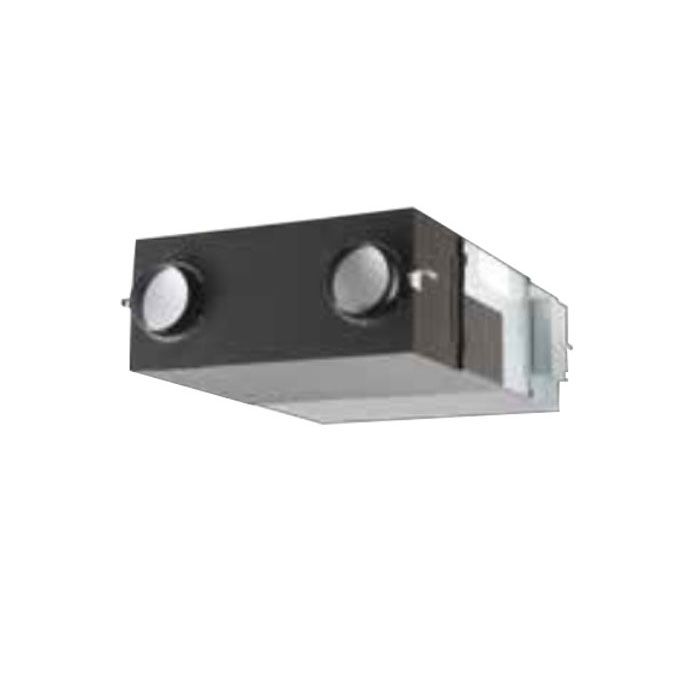

Panasonic FV-1HZY1 – ERV Động Cơ DC 1500m³/h, Lọc MERV16

Giải pháp thông gió thu hồi nhiệt lưu lượng lớn dành cho văn phòng, nhà hàng, showroom, biệt thự lớn và công trình thương mại, kết hợp động cơ DC, bộ lọc MERV16 và khả năng thu hồi năng lượng.

Panasonic FV-1HZY1 Là Thiết Bị Gì?

Panasonic FV-1HZY1 là dòng máy cấp khí tươi thu hồi nhiệt Panasonic (Energy Recovery Ventilator - ERV) công suất rất lớn thuộc phân khúc DC Series cao cấp. Thiết bị vận hành đồng thời 2 chiều: liên tục cấp luồng khí tươi giàu Oxy từ bên ngoài vào nhà, hút xả khí thải ngột ngạt ra ngoài, thu hồi nhiệt năng qua lõi trao đổi nhiệt và làm sạch không khí bằng hệ thống lọc kép tích hợp sẵn màng lọc MERV16.

FV-1HZY1 khác máy cấp khí tươi 1 chiều như thế nào?

• Máy cấp khí tươi 1 chiều: Chỉ đẩy gió ngoài trời vào phòng làm mất cân bằng áp suất, không xả được CO₂/khí tù đọng và mang toàn bộ tải nhiệt nóng ẩm vào không gian kín.
• Panasonic FV-1HZY1 (ERV DC 2 chiều): Tích hợp 2 quạt DC biến tần công suất lớn chạy song song để cấp khí tươi sạch (SA) và hút xả khí ô nhiễm (RA) liên tục. Hai luồng khí đi qua lõi ERV để thu hồi năng lượng nhiệt/ẩm, đồng thời đi qua màng lọc MERV16 giữ lại các hạt bụi siêu mịn trước khi cấp vào phòng.

Thông Số Kỹ Thuật Panasonic FV-1HZY1

Bảng thông số kỹ thuật định mức của model FV-1HZY1 theo tài liệu Catalogue chính hãng Panasonic:

Lưu Lượng 1.500m³/h – Dành Cho Công Trình Có Nhu Cầu Khí Tươi Lớn

FV-1HZY1 phù hợp với những công trình nào?

Với công suất 1.500 m³/h cùng hệ thống lọc MERV16 cao cấp, Panasonic FV-1HZY1 được ứng dụng chuyên biệt cho:

Cột Áp 130Pa Có Đủ Cho Hệ Thống Ống Gió Không?

Mức áp suất tĩnh ngoài 130 Pa ở chế độ Cao giúp quạt DC của FV-1HZY1 duy trì lực đẩy mạnh mẽ qua toàn bộ mạng lưới phân phối gió phức tạp:

• Thắng trở lực cản gió của 2 bộ màng lọc tinh MERV16 dày dặn bên trong máy.
• Tuyến ống dẫn gió chính (cổ Ø250mm) phân bổ đi xa tới nhiều nhánh phòng độc lập.
• Tổn thất áp suất tại các co 90°, cút 45°, côn thu, hộp chia ngả gió và van điều chỉnh VCD.
• Trở lực tại cửa lấy gió ngoài trời (Louvre), lưới chắn côn trùng và các miệng gió khuếch tán.

Động Cơ DC – Lợi Thế Của Dòng FV-1HZY1

Động cơ DC biến tần không chổi than được Panasonic phát triển cho dòng ERV cao cấp mang lại các ưu thế vượt trội:

• Hiệu quả sử dụng điện tối ưu: Giảm tiêu thụ điện năng so với thế hệ động cơ AC tương ứng.
• Nhiệt sinh ra từ động cơ thấp hơn: Hạn chế sinh nhiệt trong quá trình vận hành liên tục, gia tăng tuổi thọ thiết bị.
• Phù hợp vận hành dài giờ: Thiết kế bền bỉ chuyên biệt cho các tòa nhà và công trình thương mại chạy thông gió liên tục 24/7.

Bộ Lọc MERV16 Của FV-1HZY1 Có Gì Vượt Trội?

Panasonic FV-1HZY1 được trang bị sẵn cấu hình lọc 2 cấp khép kín bên trong thân máy:

FV-1HZY1 Dùng Bao Nhiêu Bộ Lọc?

Do sở hữu kích thước thân máy lớn và lưu lượng gió lên tới 1.500 m³/h, theo Catalogue Panasonic, model FV-1HZY1 sử dụng đồng thời 2 bộ lọc FV-FP80ZY1 mỗi lần thay thế.

Nguyên Lý Thu Hồi Nhiệt Của FV-1HZY1

  KHÔNG KHÍ NGOÀI TRỜI (OA) ──► [ LỌC THÔ + MERV16 ] ──► [ LÕI ERV ] ──► (SA) CẤP VÀO PHÒNG
                                                              ⇅
                                                   [ THU HỒI NHIỆT ẨM ]
                                                              ⇅
  KHÍ Ô NHIỄM TRONG PHÒNG (RA) ─────────────────────────► [ LÕI ERV ] ──► (EA) THẢI RA NGOÀI


Giải thích luồng khí: OA (Khí ngoài trời) sau khi qua màng lọc MERV16 sẽ đi vào lõi ERV để nhận năng lượng nhiệt độ và độ ẩm từ luồng khí hồi RA. Khí tươi sau khi hạ nhiệt (SA) mới được cấp vào phòng, còn khí thải (EA) được tống xuất ra ngoài.

FV-1HZY1 Giúp Giảm Tải Cho Điều Hòa Như Thế Nào?

Hiệu Suất Thu Hồi Nhiệt Của FV-1HZY1

Độ Ồn Vận Hành & Giải Pháp Tiêu Âm Cho FV-1HZY1

Độ ồn định mức của máy là 49.0 / 41.5 dB(A). Do đây là thiết bị thông gió lưu lượng lớn (1.500 m³/h), thiết kế tiêu âm đóng vai trò rất quan trọng:

• Bố trí máy tại trần hành lang, phòng kỹ thuật hoặc khu vực phụ trợ xa phòng làm việc chính.
• Sử dụng ống nối mềm chống rung và đệm cao su giảm chấn cho hệ thống ty treo máy (khối lượng máy 116 kg).
• Lắp đặt hộp tiêu âm trên đường ống gió cấp và hồi.
• Kiểm soát vận tốc gió trong ống chính dưới 3.5 m/s và tại miệng gió dưới 2.0 m/s để ngăn ngừa tiếng rít khí.

Kết Nối Điều Khiển FV-SWGR1 & Tích Hợp Hệ Thống BMS Tòa Nhà

6 Ưu Điểm Nổi Bật Của Panasonic FV-1HZY1

So Sánh Panasonic FV-1HZY1 Và FV-1KZY1

• Chọn FV-1KZY1 khi nhu cầu lưu lượng khoảng 1.000 m³/h; chọn FV-1HZY1 khi tổng nhu cầu lưu lượng khí tươi tăng lên mức 1.500 m³/h.

So Sánh FV-1HZY1 Với Toàn Bộ Nhóm ERV DC Panasonic

• Chọn FV-1HZY1 khi lưu lượng 1.000 m³/h không đủ nhưng chưa cần tới mức 2.000 m³/h. Đối với phòng đơn riêng lẻ không đi ống gió, xem thêm tại danh mục máy cấp khí tươi lọc không khí cục bộ.

Cách Tính Toán Xem FV-1HZY1 Có Đủ Cho Công Trình Không?

Vì Sao Không Nên Chọn FV-1HZY1 Chỉ Theo Lưu Lượng 1.500m³/h?

Trong thực tế lắp đặt, khi mạng lưới đường ống có tổng trở lực lớn, lưu lượng gió thực tế và độ ồn tại các miệng cấp sẽ thay đổi. Do đó, kỹ sư thiết kế tại Cơ Điện Lạnh DNA luôn tính toán kết hợp: Lưu lượng (Q) + Cột áp tĩnh (ESP) + Điểm làm việc trên đường đặc tính P-Q để chọn cấu hình chính xác nhất.

Một Hệ Thống FV-1HZY1 Hoàn Chỉnh Bao Gồm Những Gì?

Lưu Ý Kỹ Thuật Khi Thiết Kế & Lắp Đặt FV-1HZY1

• Kiểm tra kết cấu treo máy (khối lượng 116 kg): Gia cố ty treo Ø10–Ø12mm chắc chắn vào dầm/sàn bê tông, sử dụng đệm lò xo hoặc cao su giảm rung.
• Tính tiết diện ống theo lưu lượng 1.500 m³/h: Thiết kế tuyến ống chính Ø250–Ø300mm để giữ vận tốc gió dưới 3.5 m/s, hạn chế tối đa tiếng ồn gió.
• Chừa không gian thay 2 bộ MERV16: Bố trí nắp thăm trần thạch cao kích thước tối thiểu 600×800mm để tháo rút 2 bộ màng lọc FV-FP80ZY1 và lõi ERV định kỳ.
• Bảo ôn tuyến ống ngoài trời: Bọc cách nhiệt toàn bộ đoạn ống OA và EA để chống đọng sương làm ẩm mốc trần thạch cao.
• Khoảng cách cửa lấy gió (OA) và xả thải (EA): Đặt cách nhau tối thiểu 2–3m để tránh hiện tượng hút ngược khí ô nhiễm.
• Cân chỉnh lưu lượng sau thi công: Đo đạc và cân chỉnh van VCD tại từng miệng gió đạt đúng thiết kế.

FV-1HZY1 Phối Hợp Với Những Hệ Thống Điều Hòa Nào?

FV-1HZY1 là giải pháp thông gió độc lập hoàn hảo có thể phối hợp thiết kế cùng:

• Điều hòa âm trần nối ống gió (Duct Connected).
• Hệ thống điều hòa trung tâm VRV/VRF.
• Điều hòa Multi và điều hòa cassette thương mại.

*Nhấn mạnh: FV-1HZY1 là thiết bị thông gió thu hồi nhiệt và lọc không khí, không thay thế chức năng làm lạnh của hệ thống điều hòa nhiệt độ.

Báo Giá Panasonic FV-1HZY1 + Điều Khiển FV-SWGR1

Tài Liệu Kỹ Thuật & Catalogue Panasonic FV-1HZY1

Câu Hỏi Thường Gặp (FAQs)
