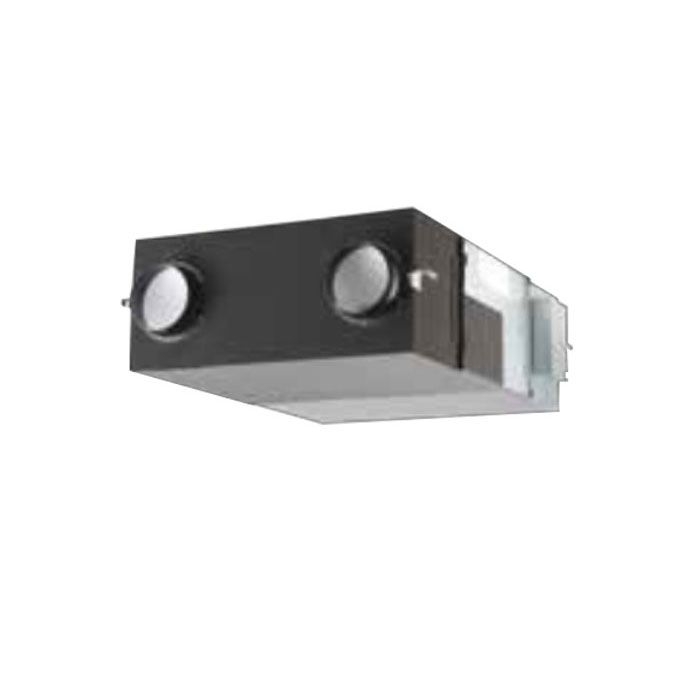

Panasonic FV-1KZY1 – ERV Động Cơ DC 1000m³/h, Lọc MERV16

Giải pháp thông gió thu hồi nhiệt lưu lượng lớn sử dụng động cơ DC, kết hợp bộ lọc MERV16, phù hợp biệt thự lớn, văn phòng và công trình thương mại yêu cầu chất lượng không khí cao.

Panasonic FV-1KZY1 Là Thiết Bị Gì?

Panasonic FV-1KZY1 là dòng máy cấp khí tươi thu hồi nhiệt Panasonic (Energy Recovery Ventilator - ERV) công suất lớn thuộc phân khúc DC Series cao cấp. Thiết bị vận hành đồng thời 2 chiều: cấp khí tươi giàu Oxy từ ngoài trời vào nhà, hút xả khí thải ngột ngạt ra ngoài, thu hồi năng lượng nhiệt/ẩm qua lõi ERV và lọc sạch bụi siêu mịn nhờ tích hợp sẵn bộ lọc hiệu suất cao MERV16.

FV-1KZY1 khác máy cấp khí tươi thông thường ở đâu?

• Máy cấp khí tươi 1 chiều: Chỉ đơn thuần hút không khí ngoài trời đẩy vào phòng làm tăng áp suất cục bộ, không xả được CO₂/khí tù đọng và đưa toàn bộ nhiệt nóng ẩm vào nhà.
• Panasonic FV-1KZY1 (ERV DC 2 chiều): Tích hợp 2 quạt DC biến tần độc lập giúp cấp khí tươi sạch (SA) và hút xả khí ô nhiễm (RA) liên tục. Hai luồng khí đi qua lõi trao đổi nhiệt để thu hồi nhiệt năng, đồng thời đi qua hệ thống lọc kép (Lọc thô + MERV16) lọc sạch các hạt bụi siêu mịn trước khi cấp vào không gian sống.

Thông Số Kỹ Thuật Panasonic FV-1KZY1

Bảng thông số kỹ thuật định mức của model FV-1KZY1 theo Catalogue chính hãng Panasonic:

Lưu Lượng 1.000m³/h – Dành Cho Hệ Thống Khí Tươi Lưu Lượng Lớn

FV-1KZY1 phù hợp với những công trình nào?

Với công suất 1.000 m³/h cùng bộ lọc MERV16 cao cấp, Panasonic FV-1KZY1 được ứng dụng chuyên biệt cho:

Cột Áp Tới 150Pa – Khả Năng Thắng Trở Lực Tuyến Ống Dài

Mức áp suất tĩnh ngoài định mức 150 Pa giúp quạt DC của FV-1KZY1 duy trì lực đẩy mạnh mẽ qua toàn bộ hệ thống phân phối gió:

• Thắng trở lực cản gió của màng lọc tinh MERV16 dày dặn bên trong máy.
• Tuyến ống dẫn gió chính dài phân bổ tới nhiều nhánh phòng độc lập.
• Tổn thất áp suất tại các co 90°, cút 45°, côn thu, hộp chia ngả gió và van VCD.
• Trở lực tại cửa lấy gió ngoài trời (Louvre), lưới chắn côn trùng và các miệng gió khuếch tán.

Động Cơ DC Của FV-1KZY1 Có Gì Đáng Chú Ý?

Động cơ DC biến tần không chổi than được Panasonic phát triển cho dòng ERV cao cấp mang lại các ưu thế vượt trội:

• Hiệu quả sử dụng điện tối ưu: Tiêu thụ ít điện năng hơn, cho phép điều chỉnh lưu lượng quạt chính xác.
• Mức tăng nhiệt động cơ thấp: Hạn chế sinh nhiệt trong quá trình vận hành liên tục, gia tăng tuổi thọ thiết bị.
• Phù hợp vận hành dài giờ: Thiết kế bền bỉ chuyên biệt cho các tòa nhà và biệt thự chạy thông gió liên tục 24/7.

Bộ Lọc MERV16 – Điểm Khác Biệt Lớn Của FV-1KZY1

Panasonic FV-1KZY1 được trang bị sẵn cấu hình lọc 2 cấp khép kín bên trong thân máy:

Bộ Lọc Thay Thế & Chu Kỳ Bảo Trì FV-1KZY1

Theo hướng dẫn kỹ thuật từ Catalogue Panasonic:

Nguyên Lý Thu Hồi Nhiệt Của FV-1KZY1

  KHÔNG KHÍ NGOÀI TRỜI (OA) ──► [ LỌC THÔ + MERV16 ] ──► [ LÕI ERV ] ──► (SA) CẤP VÀO PHÒNG
                                                              ⇅
                                                   [ THU HỒI NHIỆT ẨM ]
                                                              ⇅
  KHÍ Ô NHIỄM TRONG PHÒNG (RA) ─────────────────────────► [ LÕI ERV ] ──► (EA) THẢI RA NGOÀI


Giải thích luồng khí: OA (Khí ngoài trời) sau khi qua màng lọc MERV16 sẽ đi vào lõi ERV để nhận năng lượng nhiệt độ và độ ẩm từ luồng khí hồi RA. Khí tươi sau khi hạ nhiệt (SA) mới được cấp vào phòng, còn khí thải (EA) được tống xuất ra ngoài.

FV-1KZY1 Giúp Giảm Tải Cho Điều Hòa Như Thế Nào?

Hiệu Suất Thu Hồi Nhiệt Của FV-1KZY1

Độ Ồn Vận Hành Của Panasonic FV-1KZY1

Độ ồn định mức của FV-1KZY1 là 46.0 / 36.0 dB(A) theo các chế độ trong Catalogue. Độ ồn thực tế tại các cửa gió trong phòng còn phụ thuộc vào các giải pháp thiết kế:

• Kiểm soát vận tốc gió trong đường ống dưới 3.5 m/s và tại miệng gió dưới 2.0 m/s.
• Vị trí treo máy (bố trí tại trần hành lang, vệ sinh hoặc khu phụ trợ kỹ thuật).
• Sử dụng đệm cao su giảm chấn cho ty treo và lắp thêm hộp tiêu âm giảm ồn.

Bộ Điều Khiển Cao Cấp FV-SWGR1 Cho FV-1KZY1

6 Ưu Điểm Nổi Bật Của Panasonic FV-1KZY1

So Sánh Panasonic FV-1KZY1 Và FV-80ZY1

• Chọn FV-80ZY1 khi nhu cầu lưu lượng khoảng 800 m³/h; chọn FV-1KZY1 khi tổng nhu cầu lưu lượng tiến gần mức 1.000 m³/h.

So Sánh Hai Model 1.000m³/h: FV-1KZY1 (DC) Và FY-01KZDY8A (AC)

• Chọn FY-01KZDY8A khi cần giải pháp ERV AC 1.000 m³/h tiêu chuẩn tối ưu chi phí; chọn FV-1KZY1 khi ưu tiên động cơ DC, tích hợp sẵn màng lọc MERV16 và cần mức cột áp cao 150 Pa.

So Sánh FV-1KZY1 Với Các Model Cùng Dòng ERV DC

• Đối với phòng đơn riêng lẻ hoặc không gian cải tạo nhanh không đi ống gió, quý khách có thể tham khảo thêm tại danh mục máy cấp khí tươi lọc không khí cục bộ.

Cách Tính Toán Xem FV-1KZY1 Có Đủ Cho Công Trình Không?

Tại Sao Không Nên Chọn FV-1KZY1 Chỉ Vì Máy Có 1.000m³/h?

Trong thực tế, nếu nhu cầu công trình chỉ cần 600 m³/h nhưng hệ thống ống gió dài nhiều nhánh có trở lực lớn, hoặc nhu cầu cần tới 950 m³/h nhưng tuyến ống gây tổn thất vượt quá 150 Pa thì lưu lượng thực tế sẽ không đạt đủ. Do đó, kỹ sư thiết kế luôn phải tính toán kết hợp: Lưu lượng (Q) + Cột áp tĩnh (ESP) + Điểm làm việc trên đường đặc tính P-Q để chọn cấu hình tối ưu nhất.

Một Hệ Thống FV-1KZY1 Hoàn Chỉnh Bao Gồm Những Gì?

Lưu Ý Kỹ Thuật Khi Thiết Kế & Lắp Đặt FV-1KZY1

• Tính toán tổng trở lực hệ thống: Đảm bảo cột áp quạt 150 Pa đủ sức đẩy gió qua tuyến ống và màng MERV16.
• Chọn tiết diện ống phù hợp: Giữ vận tốc gió trong ống chính dưới 3.5 m/s và tại miệng gió dưới 2.0 m/s để ngăn chặn tiếng ồn gió.
• Chừa không gian bảo trì thay MERV16: Bố trí nắp thăm trần thạch cao kích thước tối thiểu 600×600mm để tháo rút màng lọc FV-FP1KZY1 định kỳ.
• Bảo ôn tuyến ống ngoài trời: Bọc cách nhiệt toàn bộ đoạn ống OA và EA để chống đọng sương làm ẩm mốc trần thạch cao.
• Khoảng cách cửa lấy gió (OA) và xả thải (EA): Đặt cách nhau tối thiểu 1.5–3m để tránh hiện tượng hút ngược khí ô nhiễm.
• Cân chỉnh lưu lượng sau thi công: Đo đạc và cân chỉnh van VCD tại từng miệng gió đạt đúng thiết kế.

FV-1KZY1 Phối Hợp Với Những Hệ Thống Điều Hòa Nào?

FV-1KZY1 là giải pháp thông gió độc lập hoàn hảo có thể phối hợp thiết kế cùng:

• Điều hòa âm trần nối ống gió (Duct Connected).
• Hệ thống điều hòa trung tâm VRV/VRF.
• Điều hòa Multi và điều hòa cassette thương mại.

*Nhấn mạnh: FV-1KZY1 là thiết bị thông gió thu hồi nhiệt và lọc không khí, không thay thế chức năng làm lạnh của hệ thống điều hòa nhiệt độ.

Báo Giá Panasonic FV-1KZY1 + Điều Khiển FV-SWGR1

Tài Liệu Kỹ Thuật & Catalogue Panasonic FV-1KZY1

Câu Hỏi Thường Gặp (FAQs)
