Panasonic FV-SWGR1 – Điều Khiển LCD Cho ERV DC, Hỗ Trợ RS485 & BMS

Bộ điều khiển chuyên dụng cho dòng ERV Panasonic động cơ DC, hỗ trợ vận hành hệ thống thông gió thu hồi nhiệt, màn hình LCD và khả năng kết nối với hệ thống quản lý tòa nhà BMS.

Panasonic FV-SWGR1 Là Thiết Bị Gì?

Panasonic FV-SWGR1 là bộ điều khiển từ xa có dây màn hình LCD cao cấp, được thiết kế chuyên biệt để vận hành nhóm máy cấp khí tươi thu hồi nhiệt Panasonic (ERV) sử dụng động cơ DC biến tần.

Làm rõ bản chất kỹ thuật của thiết bị:

• FV-SWGR1 không phải là máy ERV, không phải cảm biến đo nồng độ bụi hay bộ cấp nguồn độc lập.
• FV-SWGR1 là giao diện điều khiển và giao tiếp thông minh nhận lệnh từ người dùng, hiển thị trạng thái hệ thống, đồng thời đóng vai trò cầu nối truyền thông chuẩn RS485 để tích hợp máy ERV vào hệ thống quản lý tòa nhà (BMS) hoặc đồng bộ liên động với điều hòa trung tâm.

Thông Số Kỹ Thuật Panasonic FV-SWGR1

Bảng thông số kỹ thuật tiêu chuẩn của bộ điều khiển FV-SWGR1 theo tài liệu Catalogue chính hãng Panasonic:

FV-SWGR1 Dùng Cho Những Model ERV Panasonic Nào?

Catalogue Panasonic ghép nối đồng bộ bộ điều khiển FV-SWGR1 với toàn bộ 4 model thuộc dòng máy thông gió thu hồi nhiệt động cơ DC cao cấp:

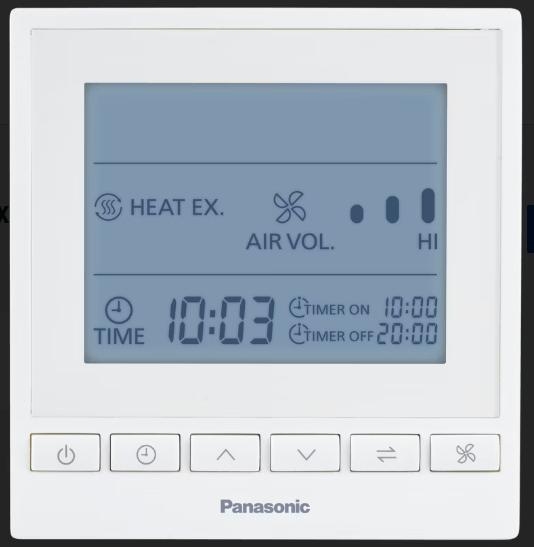

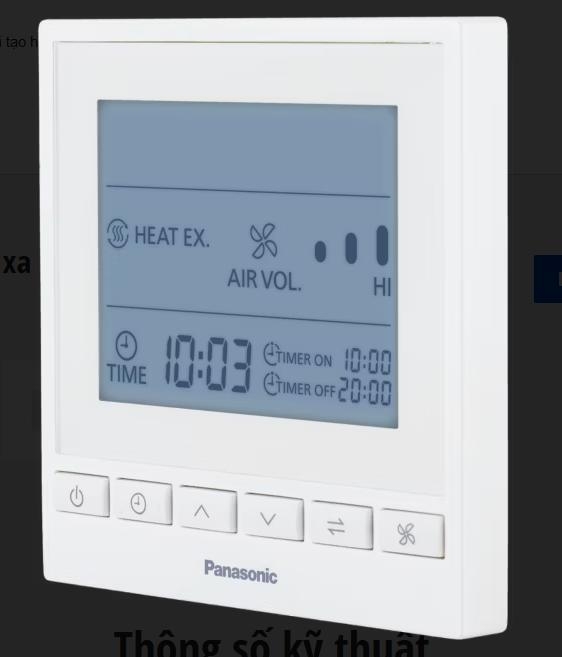

Màn Hình LCD & Các Tính Năng Vận Hành Của FV-SWGR1

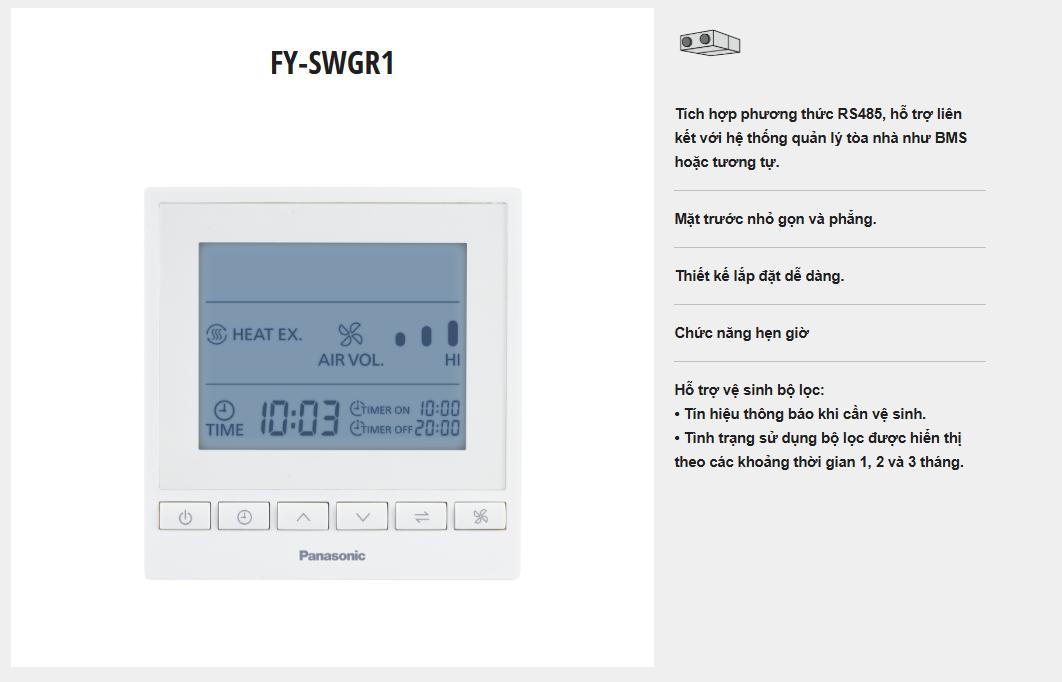

Theo mô tả từ Catalogue Panasonic, bảng điều khiển LCD hiển thị giao diện trực quan và cung cấp các chức năng điều khiển chuyên nghiệp:

Nút chuyển đổi chế độ Trao Đổi Nhiệt và chế độ Thông Gió

Catalogue Panasonic xác nhận FV-SWGR1 tích hợp phím chuyển đổi chế độ vận hành linh hoạt:

• Chế độ trao đổi nhiệt (Heat Exchange Mode): Luồng khí tươi cấp và khí thải phòng đi chéo qua lõi ERV để thu hồi nhiệt độ và độ ẩm, tiết kiệm năng lượng làm lạnh cho điều hòa.
• Chế độ thông gió tự nhiên (Bypass / Ventilation Mode): Không khí được luân chuyển trực tiếp theo chế độ thông gió tương ứng của máy, thích hợp sử dụng vào những ngày thời tiết ngoài trời mát mẻ.

Cổng Giao Tiếp RS485 & Khả Năng Tích Hợp Hệ Thống BMS Tòa Nhà

Điểm khác biệt đắt giá nhất của FV-SWGR1 so với các dòng điều khiển thông thường là tích hợp sẵn cổng truyền thông RS485, cho phép kết nối máy ERV vào hệ thống quản trị tòa nhà thông minh:

Đồng Bộ Liên Động Giữa ERV Panasonic Và Hệ Thống Điều Hòa

Catalogue Panasonic xác nhận bộ điều khiển FV-SWGR1 cho phép đồng bộ liên động giữa máy ERV và hệ thống điều hòa nhiệt độ thông qua cổng kết nối tiếp điểm không điện áp (Volt-free contact):

• Bật/tắt đồng bộ: Khi điều hòa nhiệt độ trong phòng khởi động, máy ERV sẽ tự động chạy để cấp khí tươi và thu hồi nhiệt.
• Tránh lãng phí năng lượng: Khi tắt điều hòa hết giờ làm việc, máy ERV tự động ngắt theo tín hiệu liên động, tối ưu hóa chi phí điện năng vận hành cho tòa nhà.

FV-SWGR1 Phù Hợp Với Những Công Trình Nào?

Vì Sao Nên Ghi Riêng FV-SWGR1 Trong Bảng Báo Giá?

Trong bảng dự toán cơ điện (BOQ), Cơ Điện Lạnh DNA luôn tách bạch rõ ràng cấu hình: [Mã máy ERV DC] + [Bộ điều khiển FV-SWGR1] nhằm giúp chủ đầu tư nắm rõ phạm vi cung cấp và phân định minh bạch chi phí thiết bị trung tâm, linh kiện điều khiển, vật tư ống gió và nhân công lắp đặt.

So Sánh Bộ Điều Khiển FV-SWGR1 (DC) Và FY-EB90S1 (AC)

• Đối với các dòng máy cấp gió tươi cục bộ treo tường phòng đơn, xem thêm tại danh mục máy cấp khí tươi lọc không khí.

Sơ Đồ Kết Nối Hệ Thống ERV Panasonic Cùng FV-SWGR1

             ┌──────────────────────────────────────────────┐
             │       HỆ THỐNG QUẢN LÝ TÒA NHÀ (BMS)         │
             └──────────────────────┬───────────────────────┘
                                    │
                            [ CHUẨN RS485 ]
                                    │
                                    ▼
             ┌──────────────────────────────────────────────┐
             │       BỘ ĐIỀU KHIỂN PANASONIC FV-SWGR1       │
             │         (Màn hình LCD – Gắn tường)           │
             └──────────────────────┬───────────────────────┘
                                    │
                     [ KẾT NỐI LIÊN ĐỘNG TIẾP ĐIỂM ]
                                    │
                ┌───────────────────┴───────────────────┐
                ▼                                       ▼
    ┌─────────────────────────┐             ┌─────────────────────────┐
    │  MÁY ERV DC PANASONIC   │             │   HỆ THỐNG ĐIỀU HÒA     │
    │ (FV-80ZY1 → FV-2KZY1)   │             │   (VRV / VRF / Chiller) │
    └───────────┬─────────────┘             └─────────────────────────┘
                │
      OA / SA / RA / EA


*Lưu ý kỹ thuật về đấu nối: FV-SWGR1 hỗ trợ RS485 và BMS, tuy nhiên số lượng máy ERV kết nối trên một line mạng, phương án đặt địa chỉ (Address) và sơ đồ topology đấu nối phải tuân thủ nghiêm ngặt theo tài liệu kỹ thuật dự án của Panasonic.

FV-SWGR1 Có Điều Khiển Qua Điện Thoại Được Không?

6 Ưu Điểm Nổi Bật Của Bộ Điều Khiển Panasonic FV-SWGR1

Lưu Ý Kỹ Thuật Khi Đấu Nối Bộ Điều Khiển FV-SWGR1

• Kiểm tra đúng model máy: Chỉ đấu nối cho dòng máy ERV động cơ DC (FV-80ZY1, FV-1KZY1, FV-1HZY1, FV-2KZY1).
• Phân biệt rõ dây nguồn và dây truyền thông RS485: Tránh đấu nhầm gây chập cháy bo mạch điều khiển.
• Sử dụng dây chống nhiễu cho đường truyền RS485: Đảm bảo tín hiệu truyền về hệ thống BMS ổn định, không bị can nhiễu bởi dây điện động lực.
• Tuân thủ sơ đồ Manual Panasonic: Mọi thao tác đấu nối thực tế bắt buộc phải theo tài liệu hướng dẫn kỹ thuật đi kèm thiết bị.

Báo Giá Bộ Điều Khiển Panasonic FV-SWGR1 Chính Hãng

Tài Liệu Kỹ Thuật & Catalogue Panasonic FV-SWGR1

Câu Hỏi Thường Gặp (FAQs)
