Thông tin chi tiết về bản vẽ điều hòa âm trần nối ống gió

Trong quá trình thiết kế và thi công HVAC, bản vẽ điều hòa âm trần nối ống gió đóng vai trò cực kỳ quan trọng giúp kỹ sư, đơn vị thi công và chủ đầu tư phối hợp chính xác từ khâu lắp đặt đến vận hành hệ thống. Một bộ bản vẽ đầy đủ không chỉ giúp tối ưu hiệu suất làm lạnh mà còn hạn chế sai sót kỹ thuật, tiết kiệm chi phí thi công và nâng cao tính thẩm mỹ công trình.

Nếu bạn đang tìm hiểu về bản vẽ điều hòa âm trần, bài viết dưới đây sẽ giúp bạn hiểu rõ cấu trúc bản vẽ, cách đọc, các hạng mục quan trọng cũng như những phần mềm thiết kế chuyên nghiệp được sử dụng phổ biến hiện nay.

Bản Vẽ Điều Hòa Âm Trần Nối Ống Gió Là Gì?

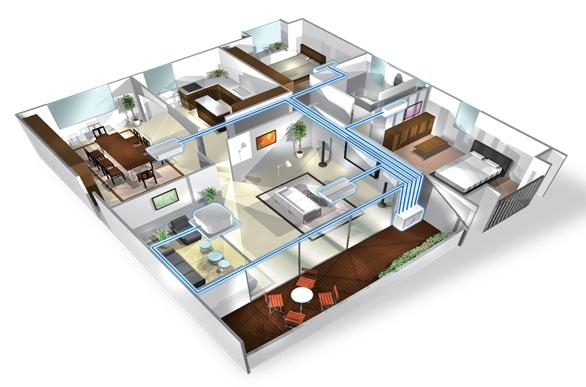

Hệ thống điều hòa âm trần nối ống gió là giải pháp làm mát hiện đại, trong đó không khí lạnh được phân phối thông qua hệ thống ống dẫn gió và các miệng thổi gió bố trí trên trần nhà. Nhờ thiết kế này, không gian sử dụng được làm mát đồng đều, vận hành êm ái và đảm bảo tính thẩm mỹ cao vì toàn bộ thiết bị đều được ẩn sau trần giả.

Bản vẽ điều hòa âm trần nối ống gió là tập hợp các bản vẽ kỹ thuật thể hiện toàn bộ thông tin cần thiết cho việc lắp đặt hệ thống: từ vị trí bố trí thiết bị, sơ đồ đấu nối điện, đường đi ống gió, đến chi tiết kết cấu lắp đặt từng cụm máy. Đây là "ngôn ngữ" chung giữa kỹ sư thiết kế, đội thi công và chủ đầu tư, đảm bảo mọi bên đều hiểu và thực hiện đúng yêu cầu kỹ thuật.

Bản vẽ thường được lập bằng các phần mềm chuyên dụng như AutoCAD hoặc Revit, đáp ứng tiêu chuẩn kỹ thuật cho các công trình từ nhà ở đến tòa nhà văn phòng hay trung tâm thương mại quy mô lớn.

6 Mục Chính Không Thể Thiếu Trong Bộ Hồ Sơ Bản Vẽ

Một bộ hồ sơ bản vẽ điều hòa âm trần nối ống gió đầy đủ thường bao gồm sáu phần cốt lõi sau:

Danh Mục Các Bản Vẽ

Danh mục bản vẽ là trang đầu tiên trong hồ sơ kỹ thuật, đóng vai trò như một mục lục tổng thể. Phần này liệt kê toàn bộ các bản vẽ có trong bộ hồ sơ kèm theo ký hiệu nhận dạng (số hiệu bản vẽ), tên gọi, tỷ lệ và phiên bản cập nhật mới nhất.

• Ý nghĩa thực tiễn: Giúp kỹ sư, đội thi công và chủ đầu tư nhanh chóng tra cứu đúng tài liệu cần thiết trong quá trình thi công hoặc kiểm tra nghiệm thu. Với các công trình lớn có hàng chục bản vẽ, việc có một danh mục rõ ràng giúp tránh nhầm lẫn và tiết kiệm đáng kể thời gian.

Mục Ghi Chú Bản Vẽ (Thuyết Minh Kỹ Thuật)

Phần ghi chú là nơi kỹ sư thiết kế trình bày các quy ước, ký hiệu và tiêu chuẩn áp dụng cho toàn bộ hồ sơ bản vẽ. Nội dung ghi chú thường bao gồm:

• Bảng chú giải ký hiệu: Giải thích ý nghĩa các ký hiệu đường ống gió, miệng gió cấp/hồi, van điều chỉnh, thiết bị điện...

• Tiêu chuẩn áp dụng: Các quy chuẩn kỹ thuật quốc gia hoặc quốc tế được tham chiếu (TCVN, ASHRAE, ISO...).

• Yêu cầu vật liệu: Chủng loại vật liệu ống gió (tôn mạ kẽm, ống flexible, bông cách nhiệt...) và thông số kỹ thuật tối thiểu.

• Lưu ý thi công: Những điểm đặc biệt cần chú ý khi lắp đặt mà không thể hiện trực tiếp trên bản vẽ mặt bằng.

Đọc kỹ phần ghi chú trước khi xem các bản vẽ chi tiết là thói quen cần thiết của mọi kỹ sư và thợ thi công chuyên nghiệp.

Danh Sách Các Thiết Bị Lắp Đặt

Đây là bảng thống kê (schedule) toàn bộ thiết bị sẽ được lắp đặt trong công trình, bao gồm:

• Dàn lạnh âm trần nối ống gió: Số lượng, model, công suất lạnh (BTU/h hoặc kW), lưu lượng gió (m^3/h), áp suất tĩnh sẵn có (Pa).

• Dàn nóng: Số lượng, model, công suất, vị trí lắp đặt.

• Các phụ kiện đi kèm: Miệng gió cấp (supply diffuser), miệng gió hồi (return grille), van điều chỉnh lưu lượng (VAV/CAV), bộ lọc, hộp tiêu âm...

• Thiết bị điện điều khiển: Thermostat, cảm biến nhiệt độ, bộ điều khiển trung tâm.

Bảng danh sách này giúp bộ phận mua hàng đặt đúng chủng loại, đủ số lượng, tránh tình trạng thiếu thiết bị làm đình trệ thi công hoặc đặt nhầm model gây lãng phí chi phí.

Bản Vẽ Sơ Đồ Nguyên Lý

Sơ đồ nguyên lý (schematic diagram) là bản vẽ thể hiện nguyên lý hoạt động của toàn bộ hệ thống điều hòa theo dạng sơ đồ khối, không phụ thuộc vào tỷ lệ hay vị trí thực tế. Hệ thống thường bao gồm:

• Sơ đồ lạnh (refrigerant diagram): Thể hiện vòng tuần hoàn môi chất lạnh giữa dàn nóng và các dàn lạnh, với đầy đủ đường ống lỏng, đường ống gas, van tiết lưu và các phụ kiện.

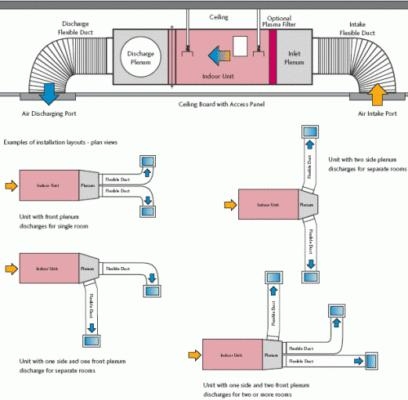

• Sơ đồ ống gió: Thể hiện đường đi của luồng khí từ dàn lạnh qua hệ thống ống phân nhánh đến các miệng gió cấp, và đường hồi gió trở lại dàn lạnh.

• Sơ đồ điện điều khiển: Thể hiện kết nối điện giữa dàn nóng, dàn lạnh, thermostat và bảng điện trung tâm.

Đây là bản vẽ quan trọng nhất để hiểu "cách hệ thống vận hành", là cơ sở để kỹ sư kiểm tra, cân chỉnh và xử lý sự cố sau này.

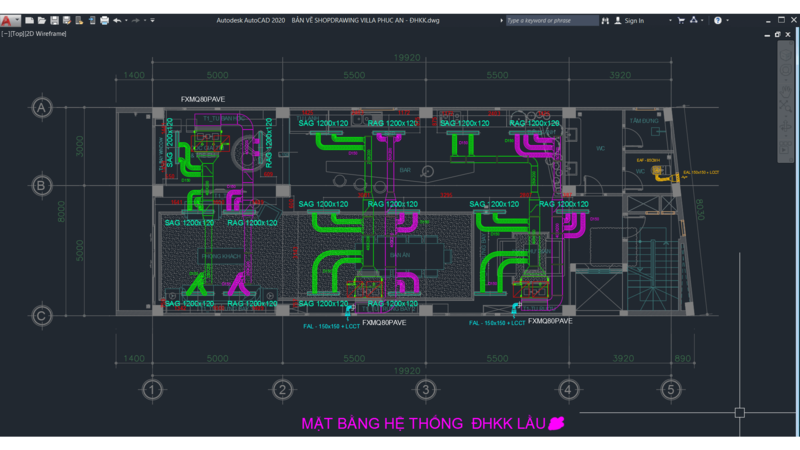

Bản Vẽ Bố Trí Mặt Bằng Lắp Đặt Hệ Thống Máy Lạnh

Bản vẽ mặt bằng là phần trực quan và được tham chiếu nhiều nhất trong quá trình thi công. Bản vẽ này thể hiện trực tiếp trên nền mặt bằng kiến trúc thực tế:

• Vị trí dàn lạnh: Tọa độ chính xác của từng cụm máy trong không gian (ký hiệu bằng hình chữ nhật có ghi tên thiết bị và model).

• Đường đi ống gió: Tuyến ống chính (main duct), ống nhánh (branch duct) với kích thước ghi rõ chiều rộng x chiều cao (ví dụ: 400 x 250 mm).

• Vị trí miệng gió cấp và hồi: Ký hiệu và kích thước từng miệng gió, lưu lượng gió thiết kế.

• Đường ống lạnh & ống nước ngưng: Đường kính ống lỏng/ống gas cho từng tuyến và hướng thoát nước ngưng từ mỗi dàn lạnh đến điểm xả.

• Vị trí dàn nóng: Thường đặt trên mái hoặc khu vực thông thoáng, kèm theo khoảng cách đến vật cản gần nhất.

Tỷ lệ bản vẽ mặt bằng thường là 1:50 hoặc 1:100 tùy quy mô không gian. Đây là căn cứ trực tiếp để đội thi công xác định vị trí khoan trần, kéo ống và lắp đặt thiết bị.

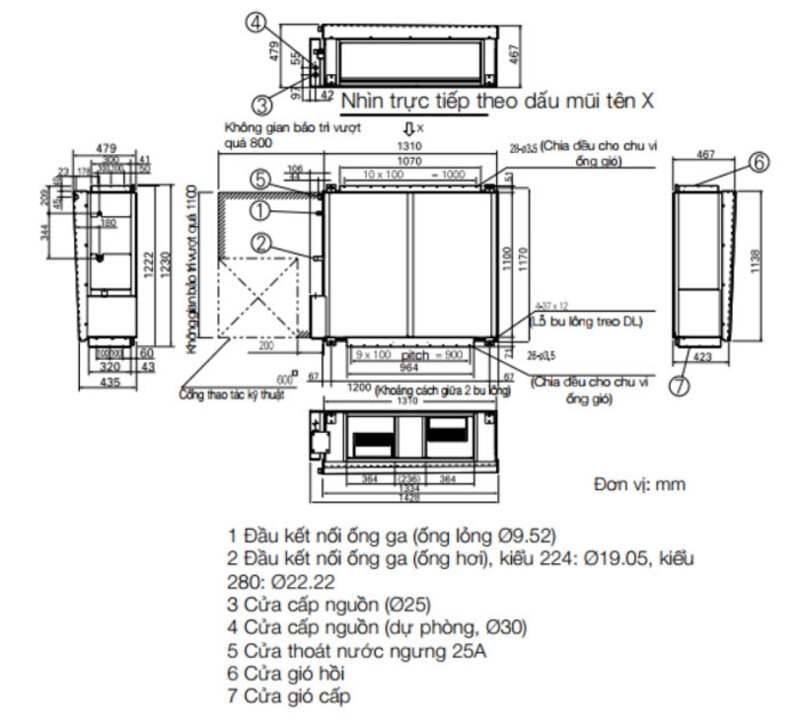

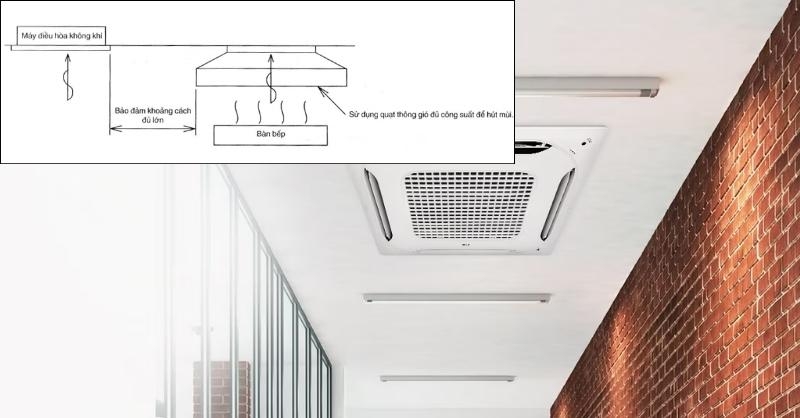

Bản Vẽ Chi Tiết Cách Lắp Đặt

Bản vẽ chi tiết (detail drawing) tập trung vào các nút lắp đặt phức tạp mà bản vẽ mặt bằng tỷ lệ nhỏ không thể hiện đủ thông tin. Các chi tiết điển hình bao gồm:

• Chi tiết treo máy: Kết cấu thanh treo, bu lông móc, tấm đệm chống rung, khoảng cách từ trần bê tông đến đáy máy, khoảng trống bảo trì tối thiểu.

• Chi tiết đấu nối: Cách kết nối ống cứng với ống flexible tại cổng hút/thổi của dàn lạnh, yêu cầu về đệm cách âm.

• Chi tiết miệng gió: Cách lắp miệng gió vào hộp gió (plenum box), đảm bảo kín khít và thẩm mỹ với trần giả.

• Chi tiết xuyên tường/sàn: Quy cách ống gió hoặc ống lạnh đi xuyên qua tường/sàn, bao gồm ống bọc (sleeve) và bịt kín chống cháy.

Các phần mềm sử dụng để làm bản vẽ chuyên nghiệp

Việc lựa chọn phần mềm phù hợp ảnh hưởng trực tiếp đến chất lượng và độ chính xác của bản vẽ. Hiện nay có ba nhóm phần mềm phổ biến nhất trong ngành HVAC tại Việt Nam:

• AutoCAD: Phần mềm vẽ kỹ thuật 2D phổ biến nhất, được hầu hết các kỹ sư cơ điện sử dụng để vẽ mặt bằng, sơ đồ nguyên lý và bản vẽ chi tiết nhờ thư viện block sẵn có và giao diện quen thuộc.

• Revit MEP: Phần mềm BIM (Building Information Modeling) 3D cho phép thiết kế hệ thống ống gió trong không gian ba chiều, kiểm tra xung đột (clash detection) với kết cấu và tự động xuất khối lượng thiết bị.

• DuctSizer / Elite RHVAC: Các phần mềm chuyên dụng tính toán thủy lực ống gió và tải lạnh, giúp xác định kích thước ống gió và công suất thiết bị trước khi vẽ bản vẽ chính thức.

• SketchUp: Thường được kết hợp với plugin MEP để lập mô hình 3D trực quan phục vụ việc trình bày, giải thích phương án với chủ đầu tư.

Hướng dẫn cách đọc bản vẽ điều hòa âm trần nối ống gió

Đọc bản vẽ kỹ thuật là kỹ năng cần rèn luyện, nhưng với quy trình có hệ thống dưới đây, bạn hoàn toàn có thể nắm được những thông tin thiết yếu một cách nhanh nhất:

• Bước 1 - Đọc khung tên và thông tin bản vẽ: Xem góc dưới bên phải để kiểm tra tên dự án, tên bản vẽ, tỷ lệ và ngày lập nhằm đảm bảo bạn đang đọc đúng phiên bản mới nhất.

• Bước 2 - Xem phần ghi chú và ký hiệu: Nhận diện các hình vẽ tượng trưng (ví dụ: ống gió cấp thường là nét đậm, ống hồi là nét đứt; miệng cấp ký hiệu khác miệng hồi).

• Bước 3 - Xác định vị trí dàn lạnh: Tìm cụm máy trên mặt bằng, đối chiếu với danh sách thiết bị để biết công suất và chú ý hướng đặt máy, khoảng cách đến vách/cột.

• Bước 4 - Theo dõi tuyến ống gió: Đi từ cổng thổi của dàn lạnh, theo dõi đường ống chính chạy đến các nhánh và từng miệng gió để hiểu cách phân bổ lưu lượng.

• Bước 5 - Xác định đường ống lạnh và nước ngưng: Theo dõi đường ống ga từ dàn nóng xuống dàn lạnh (chú ý độ cao, chiều dài) và xem hướng thoát nước ngưng để chuẩn bị điểm xả phù hợp.

• Bước 6 - Tham chiếu bản vẽ chi tiết: Khi gặp các nút lắp đặt phức tạp trên mặt bằng, hãy tìm ký hiệu vòng tròn số để tra cứu bản vẽ phóng to tương ứng.

Kết Luận

Bản vẽ điều hòa âm trần nối ống gió không chỉ là tập tài liệu kỹ thuật khô khan, mà chính là "bản đồ" không thể thiếu để mọi dự án HVAC được triển khai đúng kỹ thuật, đúng tiến độ và đúng ngân sách.

Nếu bạn đang lên kế hoạch lắp đặt hệ thống điều hòa cho công trình của mình, hãy luôn yêu cầu đơn vị thi công cung cấp bộ hồ sơ bản vẽ đầy đủ trước khi triển khai. Đây là cách tốt nhất để bảo vệ quyền lợi của bạn, đảm bảo hệ thống vận hành hiệu quả và bền bỉ trong nhiều năm tới.
