Cấu tạo điều hòa âm trần nối ống gió chi tiết

Cấu tạo điều hòa âm trần nối ống gió gồm nhiều bộ phận phối hợp với nhau để làm lạnh, dẫn gió và phân phối không khí đều trong phòng. Khác với điều hòa treo tường, dàn lạnh của dòng máy này thường được giấu trên trần, sau đó kết nối với hệ thống ống gió và cửa gió. Nhờ vậy, thiết bị vừa đảm bảo khả năng làm mát, vừa giữ được tính thẩm mỹ cho không gian. Hiểu rõ cấu tạo của điều hòa âm trần nối ống gió sẽ giúp người dùng dễ lựa chọn, lắp đặt và bảo dưỡng đúng cách hơn.

Tổng quan về điều hòa âm trần nối ống gió

Điều hòa âm trần nối ống gió là dòng điều hòa có dàn lạnh được lắp giấu trong trần, không lộ trực tiếp như máy treo tường hay âm trần cassette. Không khí lạnh được dẫn qua hệ thống ống gió, sau đó thổi ra phòng thông qua các cửa gió bố trí ở vị trí phù hợp.

Dòng điều hòa này thường được dùng trong biệt thự, căn hộ cao cấp, văn phòng, showroom, khách sạn, nhà hàng hoặc các không gian cần thiết kế nội thất gọn gàng. Ưu điểm nổi bật là tính thẩm mỹ cao, luồng gió phân bổ linh hoạt và có thể làm mát nhiều khu vực nếu được thiết kế đúng kỹ thuật.

Trên thị trường hiện nay, điều hòa âm trần nối ống gió được nhiều thương hiệu cung cấp như Daikin, Panasonic, Mitsubishi Heavy, LG, Casper, Midea và một số hãng khác. Tùy nhu cầu sử dụng, người dùng có thể chọn máy 1 chiều, 2 chiều, Inverter hoặc non-Inverter.

Cấu tạo điều hòa âm trần nối ống gió

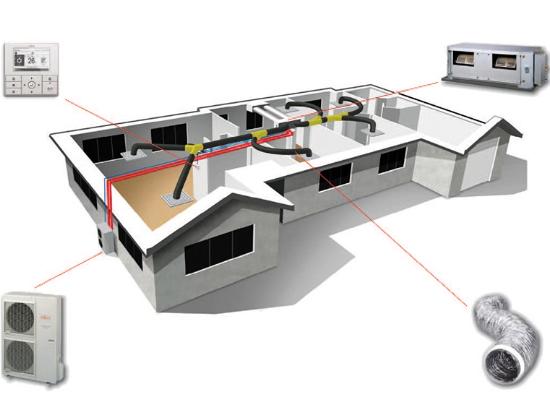

Về cơ bản, cấu tạo điều hòa âm trần nối ống gió gồm dàn lạnh, dàn nóng và các bộ phận phụ trợ như ống gió, cửa gió, ống đồng, dây điện, đường nước ngưng và bộ điều khiển. Mỗi bộ phận đảm nhiệm một vai trò riêng, nhưng cần được thiết kế đồng bộ để hệ thống vận hành ổn định.

Cấu tạo dàn lạnh điều hòa âm trần nối ống gió

Dàn lạnh là bộ phận được lắp âm trong trần, có nhiệm vụ trao đổi nhiệt và đưa không khí lạnh vào hệ thống ống gió. Đây là phần ảnh hưởng trực tiếp đến khả năng làm mát, độ ồn và chất lượng gió trong phòng.

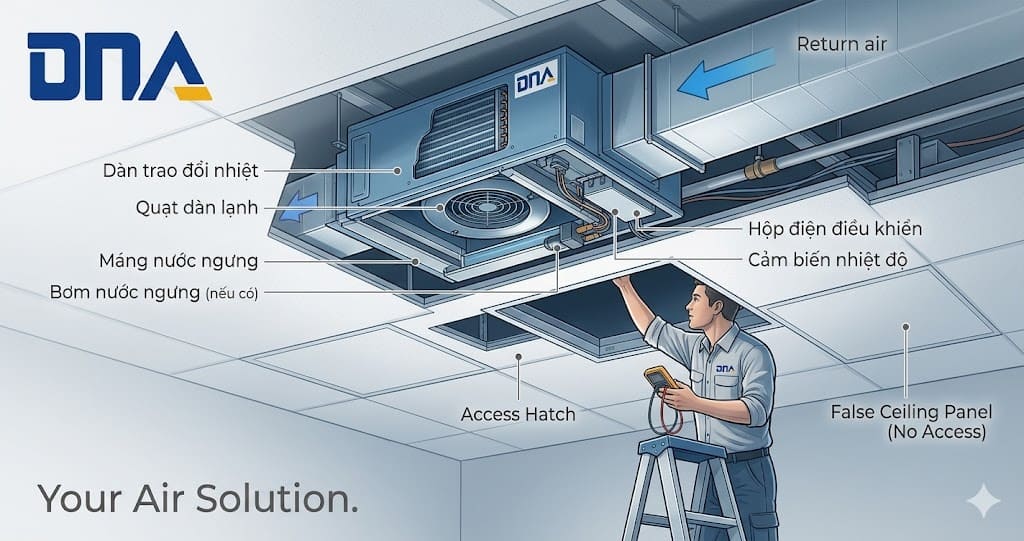

Một dàn lạnh điều hòa âm trần nối ống gió thường gồm các bộ phận chính:

• Dàn trao đổi nhiệt: làm lạnh không khí khi gió đi qua bề mặt dàn.
• Quạt dàn lạnh: hút không khí trong phòng và đẩy gió qua ống gió.
• Máng nước ngưng: hứng nước sinh ra trong quá trình làm lạnh.
• Bơm nước ngưng nếu có: hỗ trợ đẩy nước ra ngoài khi đường thoát nước không đủ độ dốc.
• Hộp điện điều khiển: chứa bo mạch và các linh kiện điều khiển hoạt động của dàn lạnh.
• Cảm biến nhiệt độ: giúp máy nhận biết nhiệt độ thực tế để điều chỉnh vận hành.

Do dàn lạnh được giấu trên trần, vị trí lắp đặt cần có không gian bảo trì. Nếu trần quá thấp, không có cửa thăm hoặc bố trí sai vị trí, việc vệ sinh và sửa chữa sau này sẽ khó khăn hơn.

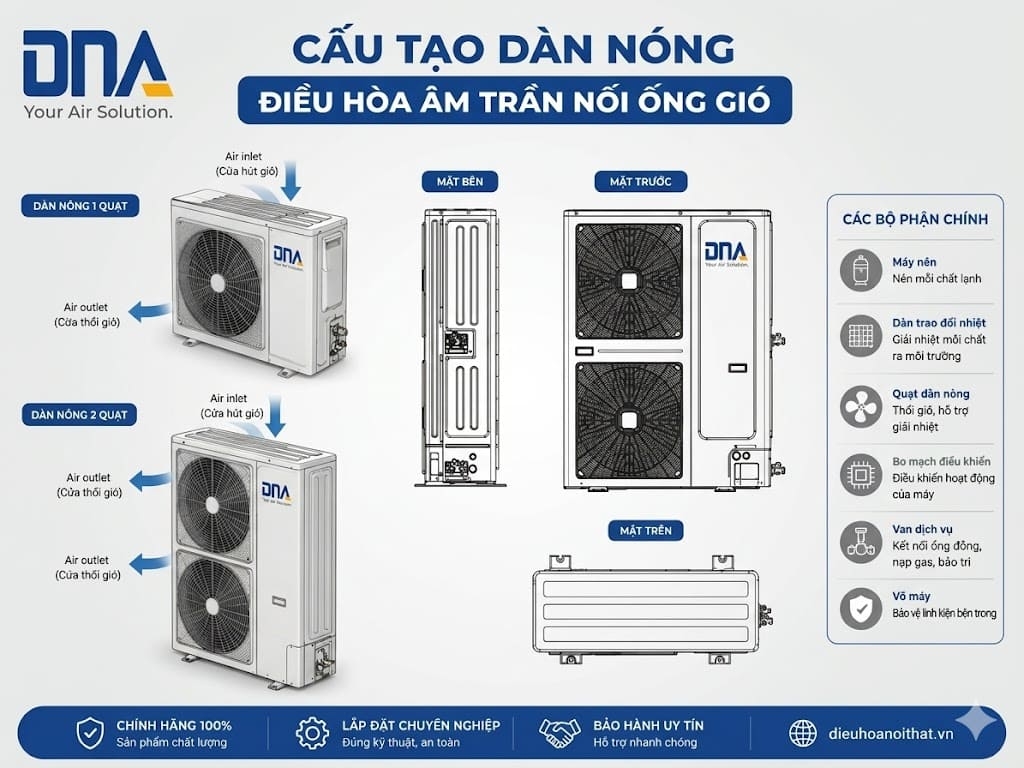

Cấu tạo dàn nóng điều hòa âm trần nối ống gió

Dàn nóng thường được lắp ngoài trời hoặc khu vực thông thoáng. Bộ phận này có nhiệm vụ giải nhiệt, hỗ trợ môi chất lạnh tuần hoàn và duy trì quá trình làm lạnh của toàn hệ thống.

Một dàn nóng điều hòa âm trần nối ống gió thường gồm:

• Máy nén: nén môi chất lạnh và tạo áp suất cho chu trình làm lạnh.
• Dàn trao đổi nhiệt ngoài trời: giải nhiệt ra môi trường bên ngoài.
• Quạt dàn nóng: thổi gió qua dàn trao đổi nhiệt để hỗ trợ tản nhiệt.
• Van tiết lưu hoặc bộ phận tiết lưu: điều chỉnh dòng môi chất lạnh trước khi vào dàn lạnh.
• Bo mạch điều khiển: kiểm soát hoạt động của máy nén, quạt và các cảm biến.
• Vỏ máy: bảo vệ linh kiện bên trong khỏi mưa nắng và tác động bên ngoài.

Dàn nóng cần được đặt ở nơi thoáng gió, dễ tản nhiệt và thuận tiện bảo dưỡng. Nếu đặt dàn nóng ở vị trí bí gió, máy có thể hoạt động kém hiệu quả, tốn điện hơn và giảm tuổi thọ.

Các bộ phận khác

Ngoài dàn lạnh và dàn nóng, điều hòa âm trần nối ống gió còn cần nhiều bộ phận phụ trợ để dẫn gió, dẫn môi chất lạnh và điều khiển hệ thống. Đây là những phần rất quan trọng trong quá trình thi công thực tế.

Các bộ phận thường gặp gồm:

• Ống gió: dẫn luồng gió lạnh từ dàn lạnh đến các vị trí cần làm mát.
• Cửa gió cấp: đưa gió lạnh vào phòng.
• Cửa gió hồi: hút không khí trong phòng về dàn lạnh để tiếp tục xử lý.
• Ống đồng: kết nối dàn lạnh với dàn nóng, dẫn môi chất lạnh tuần hoàn.
• Ống thoát nước ngưng: dẫn nước ngưng từ dàn lạnh ra ngoài.
• Dây điện và dây tín hiệu: cấp điện và truyền tín hiệu điều khiển giữa các bộ phận.
• Bộ điều khiển: dùng để bật/tắt máy, chỉnh nhiệt độ, tốc độ quạt và chế độ hoạt động.

Các bộ phận phụ trợ cần được thiết kế đúng ngay từ đầu. Nếu ống gió quá dài, cửa gió bố trí chưa hợp lý hoặc đường thoát nước sai kỹ thuật, hệ thống có thể làm mát không đều, ồn hoặc bị chảy nước.

Điều hòa âm trần nối ống gió phù hợp với những không gian nào?

Điều hòa âm trần nối ống gió phù hợp với các không gian cần giấu thiết bị, giữ trần và tường gọn gàng. Đây là lựa chọn tốt khi người dùng muốn kết hợp giữa hiệu quả làm mát và tính thẩm mỹ nội thất.

Dòng máy này thường phù hợp với:

• Căn hộ cao cấp, biệt thự, nhà phố thiết kế hiện đại.
• Văn phòng, phòng họp, showroom, cửa hàng.
• Khách sạn, nhà hàng, spa, phòng dịch vụ.
• Không gian có nhiều khu vực cần phân phối gió linh hoạt.
• Công trình có trần kỹ thuật đủ chỗ để giấu dàn lạnh và ống gió.

Ưu điểm của hệ thống này là cửa gió có thể bố trí theo thiết kế nội thất, giúp luồng gió phân bổ đều hơn và không làm ảnh hưởng nhiều đến thẩm mỹ. Tuy nhiên, công trình cần có đủ không gian trần và được thiết kế kỹ trước khi thi công.

Lưu ý khi lắp đặt và sử dụng điều hòa âm trần nối ống gió

Khi lắp đặt điều hòa âm trần nối ống gió, điều quan trọng nhất là khảo sát mặt bằng và tính toán tải lạnh phù hợp. Không nên chỉ chọn máy theo diện tích phòng, vì hiệu quả làm mát còn phụ thuộc vào chiều cao trần, hướng nắng, số người sử dụng và thiết bị sinh nhiệt trong không gian.

Một số lưu ý khi lắp đặt gồm:

• Chừa đủ không gian trần cho dàn lạnh và ống gió.
• Bố trí cửa gió cấp và cửa gió hồi hợp lý.
• Thiết kế đường ống gió ngắn gọn, hạn chế gấp khúc không cần thiết.
• Đảm bảo đường thoát nước ngưng có độ dốc hoặc bơm hỗ trợ nếu cần.
• Có cửa thăm trần để bảo trì, vệ sinh và sửa chữa.

Trong quá trình sử dụng, nên vệ sinh lưới lọc, kiểm tra đường thoát nước và bảo dưỡng dàn nóng, dàn lạnh định kỳ. Người dùng cũng nên cài nhiệt độ hợp lý, hạn chế đặt quá thấp trong thời gian dài để tiết kiệm điện và giúp máy vận hành bền hơn.

Nếu hệ thống có dấu hiệu làm mát kém, gió yếu, chảy nước hoặc phát tiếng ồn bất thường, nên kiểm tra sớm. Việc xử lý kịp thời sẽ giúp hạn chế hư hỏng lan rộng và đảm bảo hệ thống hoạt động ổn định.
