Hướng dẫn đọc sơ đồ điện điều hòa âm trần

Sơ đồ điện điều hòa âm trần là tài liệu quan trọng giúp kỹ thuật viên xác định đúng nguồn điện, dây tín hiệu, dây điều khiển và các điểm kết nối giữa dàn lạnh, dàn nóng, remote hoặc bộ điều khiển trung tâm. Nếu đọc sai sơ đồ, quá trình lắp đặt có thể phát sinh lỗi chập điện, đấu nhầm dây, máy không nhận tín hiệu hoặc không vận hành đúng chế độ. Vì vậy, trước khi thi công, người lắp đặt cần hiểu các ký hiệu cơ bản và nguyên tắc đọc sơ đồ điện của từng model.

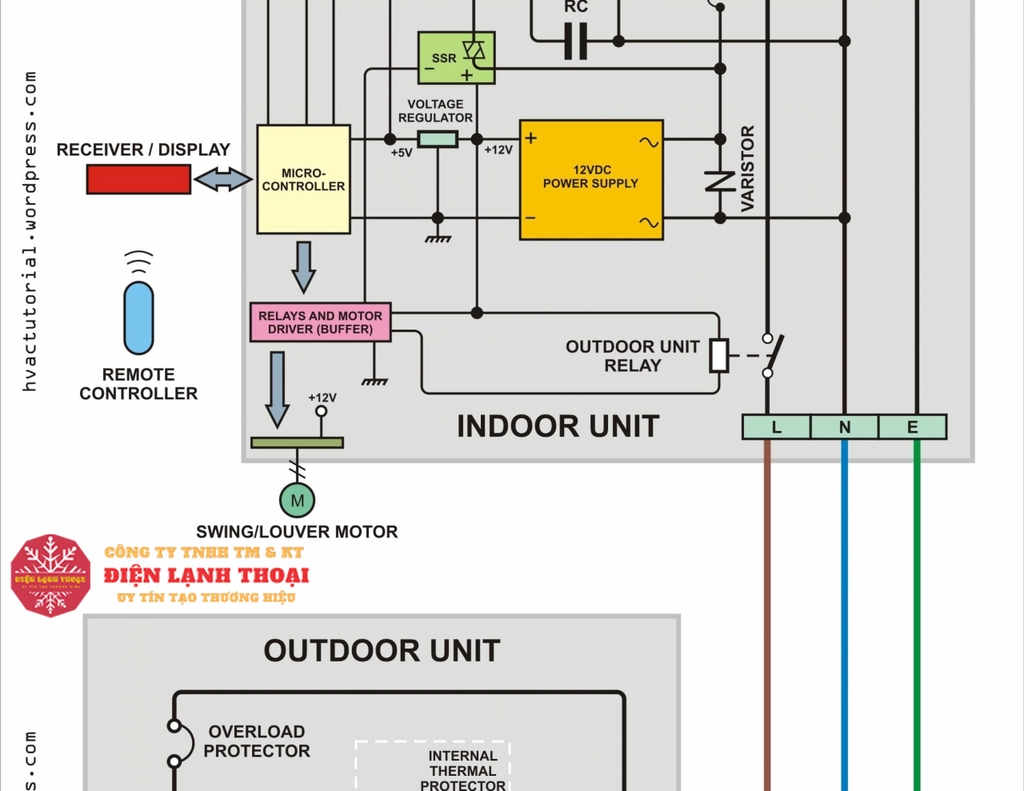

Công dụng của sơ đồ điện điều hòa âm trần

Sơ đồ điện điều hòa âm trần giúp người thi công biết chính xác các điểm cấp nguồn, điểm đấu nối tín hiệu và đường dây điều khiển trong hệ thống. Đây là căn cứ quan trọng để lắp đặt đúng kỹ thuật, hạn chế đấu nhầm dây và hỗ trợ xử lý sự cố khi máy báo lỗi.

Trong thực tế, sơ đồ điện thường thể hiện các phần chính như:

• Nguồn cấp cho dàn lạnh và dàn nóng.

• Dây tín hiệu giữa dàn lạnh, dàn nóng và bộ điều khiển.

• Vị trí cầu đấu, domino hoặc terminal block.

• Ký hiệu cảm biến, motor quạt, máy nén, van tiết lưu và bo mạch.

• Màu dây hoặc mã dây nếu nhà sản xuất có ghi rõ.

Khi lắp đặt điều hòa âm trần, đọc đúng sơ đồ điện giúp kỹ thuật viên đi dây gọn hơn, kiểm tra lỗi nhanh hơn và đảm bảo hệ thống vận hành ổn định sau khi bàn giao.

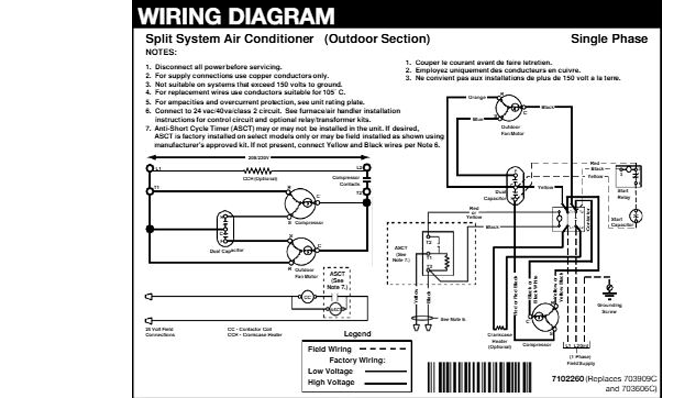

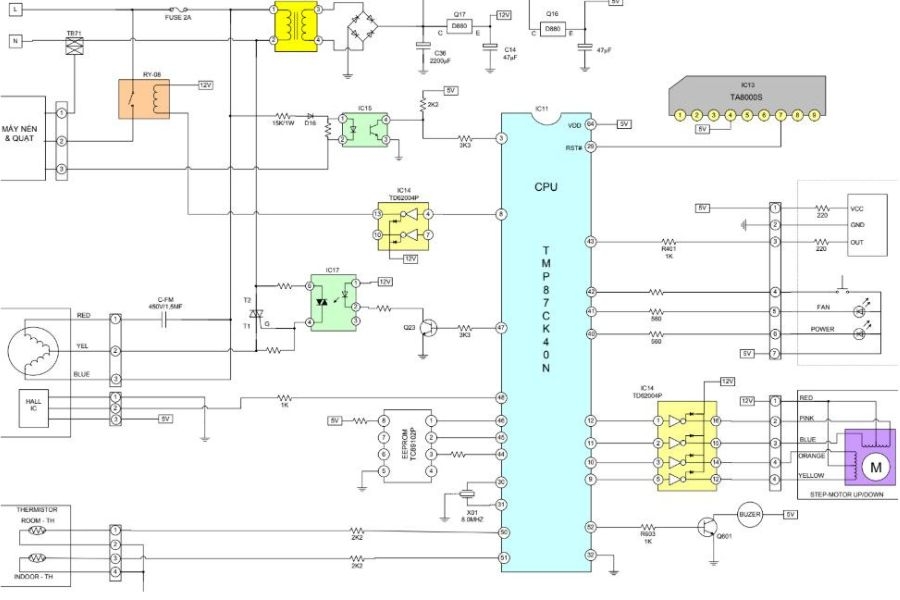

Hướng dẫn đọc sơ đồ điện điều hòa âm trần

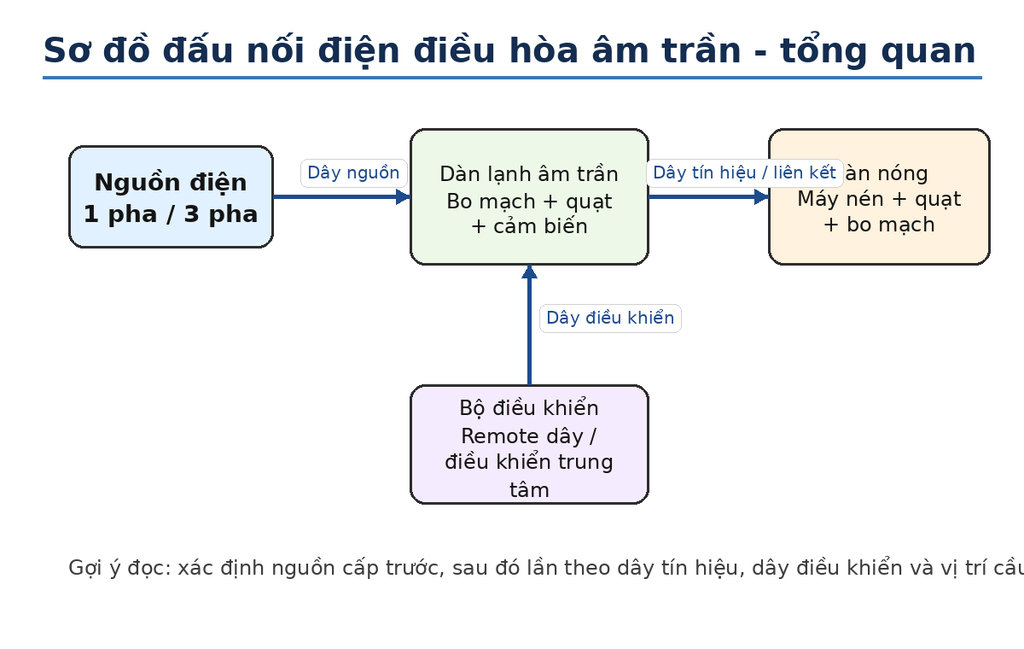

Để đọc sơ đồ điện điều hòa âm trần, nên bắt đầu từ nguồn cấp, sau đó lần theo các đường dây đến dàn lạnh, dàn nóng, bộ điều khiển và các linh kiện chính. Không nên chỉ nhìn màu dây, vì mỗi hãng hoặc từng model có thể có cách bố trí khác nhau.

Xác định nguồn cấp điện

Nguồn cấp là phần cần kiểm tra đầu tiên khi đọc sơ đồ điện. Trên sơ đồ, nguồn thường được thể hiện bằng các ký hiệu như L, N với máy 1 pha hoặc R, S, T, N với máy 3 pha.

Khi đọc phần này, cần xác định:

• Máy dùng điện 1 pha hay 3 pha.

• Nguồn cấp vào dàn nóng, dàn lạnh hay cấp riêng cho từng bộ phận.

• Có yêu cầu aptomat, dây tiếp địa hoặc bảo vệ quá tải riêng không.

Nếu xác định sai nguồn cấp, máy có thể không chạy hoặc gây nguy hiểm trong quá trình vận hành. Vì vậy, phần nguồn điện cần được đối chiếu kỹ với tem máy và tài liệu kỹ thuật.

Đọc cầu đấu và ký hiệu dây

Cầu đấu là vị trí tập trung các điểm nối dây trong dàn lạnh hoặc dàn nóng. Trên sơ đồ, cầu đấu thường được đánh số hoặc ký hiệu bằng chữ để kỹ thuật viên đấu dây đúng vị trí.

Khi đọc cầu đấu, cần chú ý:

• Số thứ tự các chân đấu trên dàn lạnh và dàn nóng.

• Dây nào là dây nguồn, dây nào là dây tín hiệu.

• Có yêu cầu đấu đúng cực hoặc đúng thứ tự chân hay không.

• Dây tiếp địa phải được đấu đúng vị trí bảo vệ.


Không nên tự đổi vị trí dây nếu không chắc chức năng của từng chân đấu. Việc đấu sai cầu đấu có thể khiến máy không nhận tín hiệu, báo lỗi hoặc làm hỏng bo mạch.

Nhận biết dây tín hiệu và dây điều khiển

Dây tín hiệu dùng để truyền lệnh giữa dàn lạnh, dàn nóng và bộ điều khiển. Với điều hòa âm trần, phần này rất quan trọng vì nhiều hệ thống dùng remote dây hoặc bộ điều khiển trung tâm.

• Khi đọc sơ đồ, cần phân biệt rõ:

• Dây nguồn cấp điện cho thiết bị.

• Dây tín hiệu liên kết giữa dàn nóng và dàn lạnh.

• Dây điều khiển kết nối từ dàn lạnh đến remote dây.

• Dây truyền thông nếu hệ thống có điều khiển nhóm hoặc điều khiển trung tâm.

Dây tín hiệu thường có tiết diện nhỏ hơn dây nguồn, nhưng vẫn phải đi đúng loại dây theo yêu cầu kỹ thuật. Nếu đi sai loại dây hoặc đấu nhầm vị trí, máy có thể không điều khiển được hoặc báo lỗi truyền thông.

Kiểm tra ký hiệu linh kiện trên sơ đồ

Sơ đồ điện thường thể hiện nhiều linh kiện bên trong máy như motor quạt, máy nén, cảm biến nhiệt độ, van tiết lưu, công tắc phao nước ngưng và bo mạch điều khiển. Mỗi linh kiện sẽ có ký hiệu riêng.

Một số ký hiệu thường gặp gồm:

• FAN hoặc FM: motor quạt.

• COMP: máy nén.

• TH hoặc SENSOR: cảm biến nhiệt độ.

• PCB: bo mạch điều khiển.

• FLOAT SWITCH: công tắc phao nước ngưng.

• EEV hoặc EXPANSION VALVE: van tiết lưu điện tử.

Khi hiểu ký hiệu linh kiện, kỹ thuật viên sẽ dễ xác định khu vực cần kiểm tra khi máy gặp lỗi. Ví dụ, nếu máy báo lỗi liên quan đến nước ngưng, có thể kiểm tra công tắc phao, bơm nước ngưng và đường thoát nước.

Đối chiếu sơ đồ với thực tế thiết bị

Sau khi hiểu các ký hiệu chính, cần đối chiếu sơ đồ với thực tế trên máy. Nên mở nắp hộp điện, quan sát cầu đấu, bo mạch, dây nguồn và dây tín hiệu để so sánh với bản vẽ.

Một số điểm cần kiểm tra gồm:

• Vị trí terminal trên máy có trùng với sơ đồ không.

• Màu dây thực tế có đúng với ghi chú của nhà sản xuất không.

• Dây đã được siết chặt tại cầu đấu chưa.

• Dây có bị gập, đứt, hở lõi hoặc chạm vỏ không.

Việc đối chiếu thực tế giúp giảm lỗi khi đấu nối và hỗ trợ kiểm tra nhanh hơn nếu máy không hoạt động sau khi cấp điện.

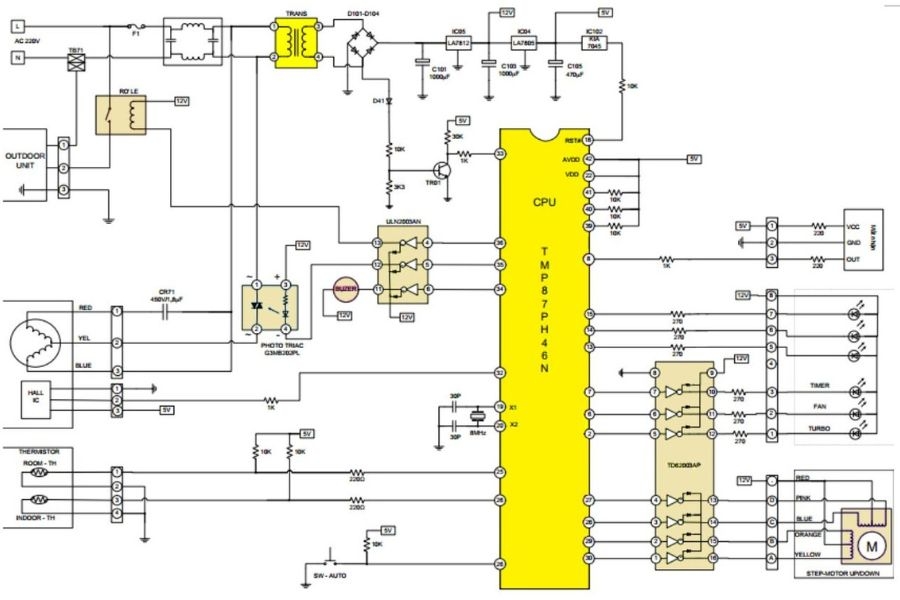

Lưu ý khi đọc sơ đồ điện điều hòa âm trần

Khi đọc sơ đồ điện điều hòa âm trần, cần ưu tiên tài liệu đúng model máy. Không nên dùng sơ đồ của model gần giống để đấu nối, vì chỉ cần khác bo mạch, nguồn cấp hoặc cách truyền tín hiệu là hệ thống có thể hoạt động sai.

Một số lưu ý quan trọng gồm:

• Luôn ngắt nguồn điện trước khi kiểm tra hoặc đấu nối.

• Kiểm tra máy dùng điện 1 pha hay 3 pha trước khi cấp nguồn.

• Không nhầm dây nguồn với dây tín hiệu điều khiển.

• Không chỉ dựa vào màu dây nếu sơ đồ có ký hiệu chân đấu rõ ràng.

• Dây tiếp địa cần được đấu đúng để đảm bảo an toàn.

• Sau khi đấu xong nên kiểm tra lại bằng đồng hồ đo trước khi chạy thử.

Trong thực tế thi công, lỗi thường gặp là đấu sai chân tín hiệu, quên dây tiếp địa, siết dây chưa chặt hoặc cấp sai nguồn. Những lỗi này có thể làm máy không chạy, báo lỗi hoặc gây nguy hiểm, nên cần kiểm tra cẩn thận trước khi vận hành.
