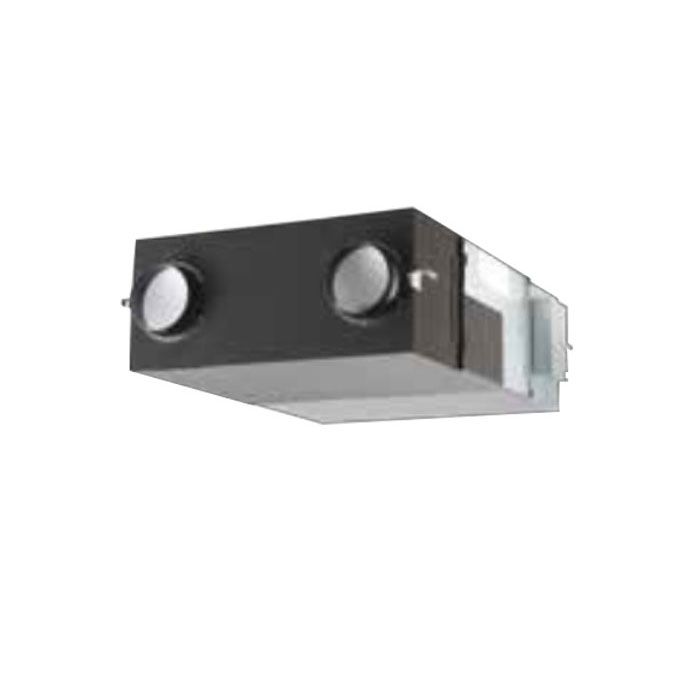

Panasonic FY-E35DZ1 – Máy Cấp Khí Tươi Thu Hồi Nhiệt 350m³/h

Giải pháp thông gió thu hồi nhiệt thân mỏng cho nhà phố, biệt thự, văn phòng và các không gian cần lưu lượng trung bình nhưng yêu cầu cột áp cao.

Panasonic FY-E35DZ1 Là Thiết Bị Gì?

Panasonic FY-E35DZ1 là dòng máy cấp khí tươi thu hồi nhiệt Panasonic (Energy Recovery Ventilator - ERV) thuộc phân khúc Slim Series (thân mỏng nhẹ) sử dụng động cơ xoay chiều AC bền bỉ. Thiết bị đạt lưu lượng trao đổi khí danh định tối đa 350 m³/h, thiết kế chuyên biệt để lắp giấu trần thạch cao cho nhà phố, biệt thự, căn hộ lớn và văn phòng làm việc.

FY-E35DZ1 khác máy cấp khí tươi 1 chiều như thế nào?

• Máy cấp khí tươi 1 chiều: Chỉ đẩy luồng khí ngoài trời vào phòng làm tăng áp suất cục bộ, không hút được khí tù đọng ra ngoài và đưa toàn bộ nhiệt nóng ẩm trực tiếp vào không gian sống.
• Panasonic FY-E35DZ1 (ERV 2 chiều): Vận hành đồng thời 2 quạt cấp và hút độc lập, dẫn 2 luồng khí đi qua lõi trao đổi nhiệt màng giấy để thu hồi năng lượng nhiệt/ẩm trước khi cấp vào nhà, giúp không gian luôn thông thoáng mà không làm thất thoát tải điều hòa.

Thông Số Kỹ Thuật Panasonic FY-E35DZ1

Bảng thông số kỹ thuật tiêu chuẩn của model FY-E35DZ1 theo tài liệu Catalogue chính hãng Panasonic:

Cột Áp Tới 150Pa – Điểm Mạnh Lớn Nhất Của FY-E35DZ1

Vì sao mức cột áp 150Pa lại cực kỳ đáng giá?

Trong hệ thống thông gió có đường ống, áp suất tĩnh (ESP) thể hiện lực đẩy của quạt để thắng tổng trở lực ma sát và tổn thất cục bộ. Với mức cột áp cực đại lên tới 150 Pa ở chế độ Extra-High, FY-E35DZ1 là dòng máy thân mỏng sở hữu áp suất quạt mạnh nhất phân khúc Slim Series, dễ dàng vượt qua các trở lực phức tạp từ:

• Tuyến ống dẫn gió chính dài, luồn lách qua nhiều dầm bê tông và trần giật cấp.
• Hệ thống chia nhiều nhánh rẽ (Box chia gió, tê, côn thu) phục vụ 3–4 phòng cùng lúc.
• Nhiều khúc cua chuyển hướng (co 90°, cút 45°) gây sụt áp tĩnh lớn.
• Trở lực tại các van điều chỉnh lưu lượng VCD, van ngăn mùi một chiều NRD.
• Tổn thất áp lực khi bổ sung thêm hộp tiêu âm giảm ồn hoặc hộp lọc tinh PM2.5 ngoài máy.

Thiết Kế Slim Series – Thân Máy Mỏng, Dễ Bố Trí Trên Trần

Catalogue Panasonic mô tả Slim Series có thiết kế thân mỏng nhẹ, thuận tiện bảo trì, có chế độ Extra-High và hỗ trợ kết nối đồng bộ với hệ thống điều hòa:

3 Cấp Lưu Lượng Của Panasonic FY-E35DZ1

Lưu Lượng 350m³/h Phù Hợp Với Những Công Trình Nào?

Với công suất 350 m³/h cùng cột áp cực mạnh 150 Pa, Panasonic FY-E35DZ1 đáp ứng hoàn hảo cho nhiều loại hình công trình:

Nguyên Lý Thu Hồi Nhiệt Của FY-E35DZ1

  KHÔNG KHÍ NGOÀI TRỜI (OA) ──► [ FY-E35DZ1 ] ──► CẤP KHÍ TƯƠI VÀO PHÒNG (SA)
                                      ⇅
                           [ LÕI TRAO ĐỔI NHIỆT ERV ]
                                      ⇅
  KHÍ Ô NHIỄM TRONG PHÒNG (RA) ──► [ FY-E35DZ1 ] ──► THẢI RA NGOÀI TRỜI (EA)


Giải thích luồng khí: Luồng khí tươi ngoài trời (OA) và khí hồi trong phòng (RA) đi chéo qua các lớp màng trao đổi nhiệt. Năng lượng nhiệt độ và độ ẩm được truyền gián tiếp để xử lý sơ bộ khí tươi trước khi đưa vào phòng (SA) mà tuyệt đối không hòa trộn các tạp chất ô nhiễm sang nhau.

FY-E35DZ1 Giúp Giảm Tải Cho Điều Hòa Như Thế Nào?

Hiệu Suất Thu Hồi Nhiệt Của FY-E35DZ1

Độ Ồn Vận Hành Của Panasonic FY-E35DZ1

Độ ồn định mức của FY-E35DZ1 là 30.0 – 36.0 dB(A) theo các chế độ trong Catalogue, hoàn toàn êm ái khi lắp cho không gian sinh hoạt, phòng làm việc và hội họp.

Độ ồn thực tế tại công trình còn phụ thuộc vào các yếu tố:

• Tốc độ gió và kích thước đường ống (giữ vận tốc ống chính dưới 3.0 m/s).
• Vị trí treo máy (bố trí tại trần hành lang, vệ sinh hoặc khu vực đệm kỹ thuật).
• Sử dụng đệm cao su giảm chấn cho ty treo và lắp thêm hộp tiêu âm giảm ồn.
• Hạn chế độ rung truyền qua kết cấu trần thạch cao.

Bộ Lọc Khí Trên Panasonic FY-E35DZ1

Tác dụng bộ lọc thô: Giữ lại các hạt bụi lớn, sợi vải, côn trùng và bảo vệ bề mặt lõi trao đổi nhiệt không bị bám bẩn gây nghẽn áp suất.

Giải pháp lọc sạch bụi mịn PM2.5: Để lọc sạch bụi mịn PM2.5 cho công trình đô thị, kỹ sư Cơ Điện Lạnh DNA sẽ tính toán cột áp và bổ sung hộp lọc khí tinh (Filter Box) lắp rời bên ngoài tuyến ống gió.

Bộ Điều Khiển FY-EB90S1 Dùng Với FY-E35DZ1

6 Ưu Điểm Nổi Bật Của Panasonic FY-E35DZ1

So Sánh FY-E35DZ1 Với Các Model Cùng Slim Series

Khi nào nên chọn FY-E35DZ1 thay vì FY-E25DZ1?

Nên chọn FY-E35DZ1 khi nhu cầu lưu lượng vượt trên 250 m³/h, mặt bằng có tuyến ống dài, nhiều khúc cua chuyển hướng, chia 3–4 nhánh cấp/hút hoặc tổng trở lực hệ thống cao cần mức cột áp dự phòng tốt hơn.

Khi nào nên chuyển lên FY-E50DZ1?

Nên nâng cấp lên FY-E50DZ1 khi tổng nhu cầu cấp khí tươi tiến gần mức 500 m³/h cho mặt sàn lớn hơn, dù cột áp tối đa của FY-E50DZ1 (120 Pa) không cao bằng FY-E35DZ1 (150 Pa).

• Đối với nhu cầu cấp gió tươi cho phòng đơn riêng lẻ không cần thi công đường ống âm trần phức tạp, quý khách có thể tham khảo thêm tại danh mục máy cấp khí tươi lọc không khí treo tường.

Cách Tính Toán Xem FY-E35DZ1 Có Đủ Cho Công Trình Không?

Vì Sao Máy 350m³/h Không Có Nghĩa Lắp Thực Tế Luôn Được 350m³/h?

Trong thực tế lắp đặt, lưu lượng gió thổi ra tại các miệng cấp luôn bị suy giảm theo tổng trở lực hệ thống (chiều dài đường ống, số lượng co cút 90°, van chỉnh gió, miệng gió và hộp lọc bụi). Do đó, kỹ sư thiết kế luôn phải tính toán tổng tổn thất áp suất và đối chiếu trên đường đặc tính P-Q của máy để đảm bảo điểm làm việc thực tế đạt đúng lưu lượng yêu cầu.

Một Hệ Thống FY-E35DZ1 Hoàn Chỉnh Bao Gồm Những Gì?

Lưu Ý Kỹ Thuật Khi Thiết Kế & Lắp Đặt FY-E35DZ1

• Tính toán đầy đủ trở lực hệ thống: Đảm bảo tổng tổn thất áp suất không vượt quá dải cột áp 150 Pa của máy.
• Kiểm soát vận tốc ống gió: Giữ vận tốc gió trong ống chính dưới 3.0 m/s và tại miệng gió dưới 2.0 m/s để triệt tiêu tiếng rít khí.
• Bảo ôn tuyến ống ngoài trời: Bọc cách nhiệt toàn bộ đoạn ống OA và EA để chống đọng sương làm ẩm mốc trần thạch cao.
• Khoảng cách cửa lấy gió (OA) và xả thải (EA): Cách nhau tối thiểu 1.5–3m để tránh hiện tượng hút ngược khí ô nhiễm.
• Chừa lỗ thăm trần bảo trì: Kích thước tối thiểu 450×450mm hoặc 600×600mm ngay dưới máy để tháo lọc và lõi ERV vệ sinh định kỳ.
• Cân bằng lưu lượng cấp và hồi: Phân bổ vị trí miệng cấp và miệng hồi hợp lý, tránh hiện tượng đoản mạch không khí.

FY-E35DZ1 Có Thể Kết Hợp Với Hệ Điều Hòa Nào?

FY-E35DZ1 là giải pháp thông gió độc lập hoàn hảo có thể phối hợp thiết kế cùng:

• Điều hòa âm trần nối ống gió (Duct Connected).
• Hệ thống điều hòa trung tâm VRV/VRF.
• Điều hòa âm trần Cassette, Multi và điều hòa treo tường.

*Nhấn mạnh: ERV đảm nhiệm việc cấp khí tươi và hút khí thải duy trì nồng độ Oxy; hệ thống điều hòa xử lý tải nhiệt làm mát/sưởi ấm không gian.

Báo Giá Panasonic FY-E35DZ1 + Điều Khiển FY-EB90S1

Tài Liệu Kỹ Thuật & Catalogue Panasonic FY-E35DZ1

Câu Hỏi Thường Gặp (FAQs)
