PANASONIC ERV • SLIM SERIES

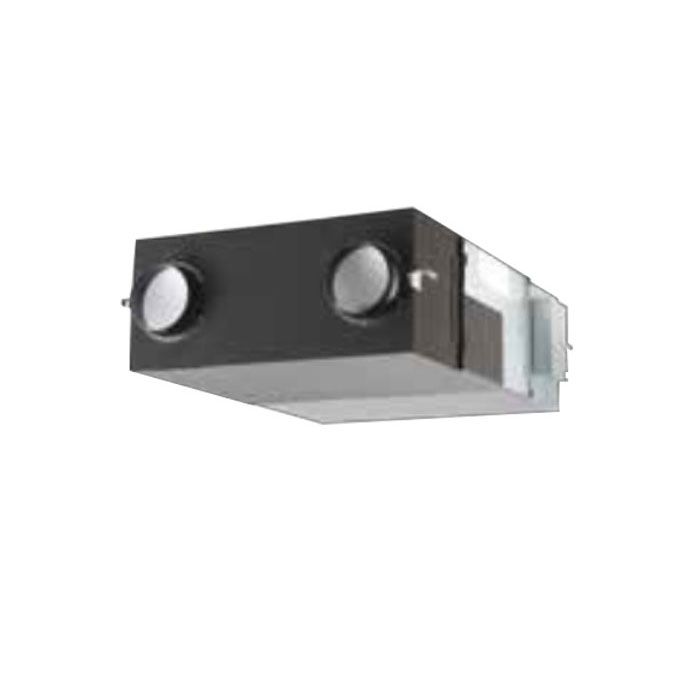

Panasonic FY-E25DZ1 – Máy Cấp Khí Tươi Thu Hồi Nhiệt 250m³/h
Giải pháp thông gió thu hồi nhiệt thân mỏng cho căn hộ, nhà phố, văn phòng và các không gian cần lưu lượng trung bình, vừa cấp khí tươi vừa hút khí thải và giảm tải cho điều hòa.
Lưu lượng: 250 m³/h
Cột áp tĩnh: 115 Pa
Độ ồn: 25 – 32 dB
Điều khiển: FY-EB90S1
Panasonic FY-E25DZ1 Là Thiết Bị Gì?
Panasonic FY-E25DZ1 là dòng máy cấp khí tươi thu hồi nhiệt Panasonic (Energy Recovery Ventilator - ERV) thuộc phân khúc Slim Series (thân mỏng nhẹ) sử dụng động cơ AC bền bỉ. Thiết bị sở hữu lưu lượng trao đổi không khí định mức 250 m³/h, thiết kế chuyên biệt để lắp giấu trần thạch cao cho căn hộ, nhà phố và văn phòng vừa và nhỏ.
FY-E25DZ1 khác máy cấp khí tươi 1 chiều như thế nào?
- Máy cấp khí tươi 1 chiều: Chỉ đơn thuần hút không khí ngoài trời đẩy vào phòng làm tăng áp suất cục bộ, không xả được CO₂/khí tù đọng và đưa toàn bộ nhiệt nóng ẩm trực tiếp vào phòng.
- Panasonic FY-E25DZ1 (ERV 2 chiều): Tích hợp đồng thời cơ chế cấp khí tươi sạch (SA) và hút xả khí ô nhiễm (RA). Hai luồng khí đi qua lõi trao đổi nhiệt màng giấy chuyên dụng để thu hồi nhiệt năng, giúp không khí trong phòng luôn tươi mới mà không làm thất thoát tải lạnh của điều hòa.
Thông Số Kỹ Thuật Panasonic FY-E25DZ1
Bảng thông số kỹ thuật tiêu chuẩn của model FY-E25DZ1 theo tài liệu Catalogue chính hãng Panasonic:
| Thông số kỹ thuật | Giá trị định mức (Catalogue Panasonic) |
|---|---|
| Mã sản phẩm (Model) | FY-E25DZ1 |
| Dòng sản phẩm | Slim Series (Thân mỏng nhẹ - Động cơ AC) |
| Nguồn điện hoạt động | 220V / 1 Pha / 50Hz |
| Lưu lượng gió (Cực cao / Cao / Thấp) | 250 / 250 / 150 m³/h |
| Áp suất tĩnh ngoài (ESP) | 115 / 95 / 0 Pa |
| Công suất tiêu thụ điện | 125 / 113 / 81 W |
| Độ ồn vận hành | 32.0 / 32.0 / 25.0 dB(A) |
| Khối lượng thân máy | 30 kg |
| Cấu hình bộ lọc tiêu chuẩn | Bộ lọc thô (Pre-filter tích hợp) |
| Bộ điều khiển tương thích | Panasonic FY-EB90S1 (Điều khiển có dây) |
Điểm Nổi Bật: Cột Áp Lên Tới 115Pa
Cột áp 115Pa có ý nghĩa gì đối với hệ thống ống gió?
Trong hệ thống cơ điện lạnh, áp suất tĩnh (ESP) thể hiện sức đẩy của quạt để thắng tổng trở lực ma sát đường ống. Với cột áp định mức lên tới 115 Pa ở chế độ Extra-High, Panasonic FY-E25DZ1 vận hành ổn định và cấp đủ gió ngay cả khi hệ thống có:
- Tuyến ống gió mềm dài phân bổ tới 2–3 phòng độc lập.
- Nhiều phụ kiện chuyển hướng: co 90°, cút 45°, côn thu, hộp chia ngả gió (Box chia).
- Trở lực tại các van gió (van chỉnh lưu lượng VCD, van một chiều NRD).
- Trở lực qua cửa lấy gió ngoài trời (Louvre), lưới chống côn trùng và miệng gió khuếch tán.
- Tổn thất áp lực khi bổ sung thêm hộp lọc tinh PM2.5 hoặc hộp tiêu âm giảm ồn.
📐 GÓC NHÌN CHUYÊN GIA TỪ KỸ SƯ DNA HVAC
Lưu lượng 250 m³/h chỉ có ý nghĩa trọn vẹn khi được đặt trong mối quan hệ với cột áp và đường đặc tính P-Q của thiết bị. Đội ngũ Cơ Điện Lạnh DNA luôn mô phỏng điểm làm việc thực tế để lượng gió thổi ra tại từng miệng cấp đạt đúng thiết kế.
Thiết Kế Slim Series – Phù Hợp Trần Hạn Chế Chiều Cao
Catalogue Panasonic mô tả Slim Series sử dụng thiết kế thân máy mỏng nhẹ, thuận tiện bảo trì, có chế độ Extra-High và hỗ trợ kết nối đồng bộ với hệ thống điều hòa:
🏢 Phù Hợp Khu Vực Trần Thấp
Thân máy mỏng và gọn gàng (khối lượng chỉ 30 kg), dễ dàng lắp giấu trần thạch cao căn hộ chung cư, nhà phố trần thấp, khu vực hành lang hoặc hộp kỹ thuật hẹp mà không làm hạ cos trần kiến trúc.
🛠 Dễ Bố Trí Cửa Thăm Bảo Trì
Cấu trúc cho phép tháo rút bộ lọc thô và lõi trao đổi nhiệt trực tiếp qua nắp thăm trần thạch cao, thuận tiện kiểm tra quạt, bảo dưỡng định kỳ mà không ảnh hưởng kết cấu trần xung quanh.
3 Cấp Lưu Lượng Của Panasonic FY-E25DZ1
CHẾ ĐỘ EXTRA HIGH
250 m³/h
Áp suất 115 Pa • 125 W • 32.0 dB
Sử dụng khi tập trung đông người hoặc cần cấp khí tươi nhanh chóng.
CHẾ ĐỘ HIGH
250 m³/h
Áp suất 95 Pa • 113 W • 32.0 dB
Chế độ vận hành ban ngày tiêu chuẩn cho không gian sinh hoạt / làm việc.
CHẾ ĐỘ LOW
150 m³/h
Áp suất 0 Pa • 81 W • 25.0 dB
Chế độ ban đêm siêu êm ái, tiết kiệm điện tối ưu khi nghỉ ngơi.
FY-E25DZ1 Phù Hợp Với Những Không Gian Nào?
Với công suất 250 m³/h, Panasonic FY-E25DZ1 được ứng dụng linh hoạt cho nhiều mô hình kiến trúc:
🏠 Căn hộ chung cư 2–3 phòng ngủ
🛋 Phòng khách liền bếp căn hộ
🛏 Phòng ngủ Master diện tích lớn
🏢 Văn phòng nhỏ (8–10 nhân sự)
👥 Phòng họp 6–8 người
🏡 Nhà phố & Biệt thự liền kề
⚠️ Nguyên tắc tính toán: Không quy đổi cứng 250 m³/h ra một diện tích cố định. Kỹ sư phải tính toán theo số lượng người (25–30 m³/h/người), công năng sử dụng, thể tích phòng (ACH) và tổng trở lực tuyến ống.
Nguyên Lý Thu Hồi Nhiệt Của FY-E25DZ1
KHÔNG KHÍ NGOÀI TRỜI (OA) ──► [ FY-E25DZ1 ] ──► CẤP KHÍ TƯƠI VÀO PHÒNG (SA)
⇅
[ LÕI TRAO ĐỔI NHIỆT ERV ]
⇅
KHÍ Ô NHIỄM TRONG PHÒNG (RA) ──► [ FY-E25DZ1 ] ──► THẢI RA NGOÀI TRỜI (EA)
Giải thích luồng khí: Luồng khí tươi ngoài trời (OA) và khí hồi trong phòng (RA) đi chéo qua các lớp màng trao đổi nhiệt. Năng lượng nhiệt độ và độ ẩm được truyền gián tiếp để xử lý sơ bộ khí tươi trước khi đưa vào phòng (SA) mà tuyệt đối không hòa trộn các tạp chất ô nhiễm sang nhau.
FY-E25DZ1 Giúp Giảm Tải Cho Điều Hòa Như Thế Nào?
❌ Khi không dùng máy ERV:
Khí ngoài trời nóng ẩm 35°C–38°C vào thẳng phòng khiến điều hòa phải gánh toàn bộ tải nhiệt ngoài trời, máy nén chạy liên tục gây tốn điện và nhanh quá tải.
✅ Khi sử dụng Panasonic FY-E25DZ1:
Khí tươi ngoài trời được luồng khí thải mát lạnh trong phòng hạ nhiệt sơ bộ trước khi vào phòng. Điều hòa hoạt động nhẹ nhàng, duy trì nhiệt độ dễ chịu và tiết kiệm điện năng rõ rệt.
Hiệu Suất Thu Hồi Nhiệt Của FY-E25DZ1
Hiệu Suất Trao Đổi Nhiệt Độ (Temperature):
• Chế độ làm lạnh mùa hè: 58% / 58% / 65%
• Chế độ sưởi ấm mùa đông: 75% / 75% / 79%
Hiệu Suất Trao Đổi Enthalpy Toàn Phần:
• Chế độ làm lạnh mùa hè: 60% / 60% / 70%
• Chế độ sưởi ấm mùa đông: 67% / 67% / 76%
Độ Ồn 25–32dB Có Ý Nghĩa Gì?
Độ ồn định mức của FY-E25DZ1 chỉ từ 25.0 dB đến 32.0 dB(A), đảm bảo không gian luôn tĩnh lặng cho phòng ngủ, phòng làm việc và phòng họp.
Độ ồn thực tế tại công trình còn phụ thuộc vào các yếu tố:
- Tốc độ gió và tiết diện đường ống (giữ vận tốc ống chính dưới 2.5–3.0 m/s).
- Vị trí treo máy (nên bố trí tại trần hành lang hoặc khu đệm vệ sinh).
- Sử dụng đệm cao su chống rung cho ty treo và lắp thêm hộp tiêu âm giảm ồn.
- Tránh hiện tượng cộng hưởng âm thanh qua kết cấu trần thạch cao.
Bộ Lọc Khí Trên Panasonic FY-E25DZ1
⚠️ THÔNG BÁO MINH BẠCH TỪ CATALOGUE XUẤT XƯỞNG:
Cấu hình tiêu chuẩn theo Catalogue của FY-E25DZ1 chỉ bao gồm Bộ Lọc Thô (Pre-filter). Thiết bị không tích hợp sẵn bộ lọc PM2.5, HEPA hay MERV16 mặc định trong máy.
Tác dụng bộ lọc thô: Giữ lại các hạt bụi lớn, sợi vải, côn trùng và bảo vệ bề mặt lõi trao đổi nhiệt không bị bám bẩn gây nghẽn áp suất.
Giải pháp lọc sạch bụi mịn PM2.5: Để lọc sạch bụi mịn PM2.5 cho công trình đô thị, kỹ sư Cơ Điện Lạnh DNA sẽ tính toán cột áp và bổ sung hộp lọc khí tinh (Filter Box) lắp rời bên ngoài tuyến ống gió.
Bộ Điều Khiển FY-EB90S1 Dùng Với FY-E25DZ1
Cấu Hình Chuẩn: Panasonic FY-E25DZ1 + Bộ Điều Khiển FY-EB90S1
FY-EB90S1 là bộ điều khiển có dây gắn tường chuyên dụng của Panasonic, kích thước 116 × 120 × 40 mm, giúp chuyển đổi 3 cấp tốc độ gió linh hoạt, hẹn giờ và cảnh báo bảo trì vệ sinh bộ lọc.
*Lưu ý: Bộ điều khiển FY-EB90S1 là thiết bị bán rời theo quy chuẩn Panasonic. Báo giá từ DNA HVAC luôn thể hiện minh bạch thân máy và điều khiển.
6 Ưu Điểm Nổi Bật Của Panasonic FY-E25DZ1
1. Thiết kế Slim thân mỏng: Thích hợp trần thạch cao hẹp, khối lượng chỉ 30 kg.
2. Lưu lượng định mức 250 m³/h: Phù hợp đa dạng căn hộ, phòng khách, văn phòng.
3. Cột áp tĩnh tới 115 Pa: Đảm bảo gió đẩy tốt qua tuyến ống dài chia 2–3 nhánh.
4. Vận hành êm ái từ 25 dB: Không gian yên tĩnh tuyệt đối khi làm việc và nghỉ ngơi.
5. Cấp & Hút 2 chiều độc lập: Cân bằng áp suất phòng, loại bỏ khí tù đọng liên tục.
6. Thu hồi nhiệt giảm tải điều hòa: Tiết kiệm điện năng làm lạnh và sưởi ấm.
So Sánh FY-E25DZ1 Với Các Model Cùng Slim Series
| Model Sản Phẩm | Lưu lượng tối đa | Cột áp tĩnh tối đa | Độ ồn | Khuyến nghị ứng dụng |
|---|---|---|---|---|
| FY-E15DZ1 | 150 m³/h | 100 Pa | 22 – 28 dB | Xem chi tiết FY-E15DZ1 → |
| FY-E25DZ1 (Model này) | 250 m³/h | 115 Pa | 25 – 32 dB | Căn hộ 2–3 phòng ngủ, văn phòng 8–10 người |
| FY-E35DZ1 | 350 m³/h | 150 Pa | 27 – 32 dB | Xem chi tiết FY-E35DZ1 → |
| FY-E50DZ1 | 500 m³/h | 120 Pa | 30 – 35 dB | Xem chi tiết FY-E50DZ1 → |
Khi nào nên chọn FY-E25DZ1 thay vì FY-E15DZ1?
Nên chọn FY-E25DZ1 khi số lượng người sinh hoạt nhiều hơn (từ 6–10 người), không gian phòng khách/căn hộ rộng hơn hoặc khi mạng lưới ống gió chia ra 2–3 phòng khiến tổng trở lực vượt quá dải làm việc của máy 150 m³/h.
Khi nào nên chuyển lên FY-E35DZ1 hoặc FY-E50DZ1?
Nên nâng cấp lên FY-E35DZ1 hoặc FY-E50DZ1 khi tổng nhu cầu cấp khí tươi vượt quá 250 m³/h, công trình có mặt sàn lớn hơn hoặc cần cột áp quạt cao hơn để đẩy gió đi xa.
• Đối với nhu cầu cấp gió tươi cho phòng đơn lẻ không cần thi công đường ống âm trần phức tạp, quý khách có thể tham khảo thêm tại danh mục máy cấp khí tươi lọc không khí treo tường.
Cách Tính Toán Xem FY-E25DZ1 Có Đủ Cho Công Trình Không?
1. Tính theo số người (Q = N × q)
Với tiêu chuẩn căn hộ / văn phòng q = 25–30 m³/h/người, máy 250 m³/h đáp ứng hoàn hảo cho không gian từ 8 đến 10 người sinh hoạt liên tục.
2. Tính theo thể tích (Q = V × ACH)
Với không gian phòng khách liền bếp thể tích 100 m³ yêu cầu trao đổi 2.5 lần/giờ (ACH = 2.5) → Q = 250 m³/h → FY-E25DZ1 đáp ứng chuẩn xác 100%.
Vì Sao Máy 250m³/h Không Phải Lúc Nào Cũng Cấp Đúng 250m³/h?
Trong thực tế lắp đặt, lưu lượng gió thổi ra tại các miệng cấp luôn bị suy giảm theo tổng trở lực hệ thống (chiều dài đường ống, số lượng co cút 90°, van chỉnh gió, miệng gió và hộp lọc bụi). Do đó, kỹ sư thiết kế luôn phải tính toán tổng tổn thất áp suất và đối chiếu trên đường đặc tính P-Q của máy để đảm bảo điểm làm việc thực tế đạt đúng lưu lượng yêu cầu.
Một Hệ Thống FY-E25DZ1 Hoàn Chỉnh Bao Gồm Những Gì?
✔️ Thân máy Panasonic FY-E25DZ1
✔️ Bộ điều khiển có dây FY-EB90S1
✔️ Tuyến ống gió cấp (SA) & Hồi (RA)
✔️ Tuyến ống gió ngoài trời (OA & EA)
✔️ Bảo ôn cách nhiệt chống đọng sương
✔️ Hệ thống van gió VCD / NRD
✔️ Miệng gió cấp & hút khuếch tán
✔️ Cửa lấy gió & Chụp chắn mưa Inox
✔️ Hộp tiêu âm & Hộp lọc tinh (tùy chọn)
Lưu Ý Kỹ Thuật Khi Lắp Đặt FY-E25DZ1
- Chừa lỗ thăm trần bảo trì: Kích thước tối thiểu 450×450mm hoặc 600×600mm ngay dưới máy để tháo lọc và lõi ERV vệ sinh định kỳ.
- Khoảng cách cửa lấy gió (OA) và xả thải (EA): Cách nhau tối thiểu 1.5–3m để tránh hiện tượng hút ngược khí ô nhiễm.
- Bảo ôn tuyến ống ngoài trời: Bọc cách nhiệt toàn bộ đoạn ống OA và EA để chống đọng sương làm ẩm mốc trần thạch cao.
- Tính toán kích thước ống & kiểm soát vận tốc gió: Giữ vận tốc gió trong ống dưới 2.5–3.0 m/s để máy vận hành êm ái tuyệt đối.
- Kết hợp linh hoạt với hệ điều hòa: Phối hợp hoàn hảo cùng điều hòa treo tường, Multi, âm trần nối ống gió hoặc VRV/VRF để tạo nên không gian vừa mát mẻ vừa giàu dưỡng khí trong lành.
Báo Giá Panasonic FY-E25DZ1 + Điều Khiển FY-EB90S1
Giá thiết bị chính hãng phụ thuộc vào chính sách phân phối theo từng thời điểm của Panasonic. DNA HVAC hỗ trợ:
- Cung cấp thiết bị chính hãng 100% kèm chứng chỉ CO/CQ.
- Khảo sát mặt bằng, tính lưu lượng và bóc tách dự toán (BOQ) trọn gói vật tư ống gió.
👉 Quý khách vui lòng gửi bản vẽ mặt bằng hoặc thông số phòng để nhận bảng chào giá ưu đãi nhất!
Tài Liệu Kỹ Thuật & Catalogue Panasonic FY-E25DZ1
DNA HVAC sẵn sàng cung cấp bộ tài liệu kỹ thuật chính hãng:
📄 Catalogue Panasonic Slim Series 📐 Bản vẽ kích thước CAD chi tiết 📈 Biểu đồ đường đặc tính P-Q 🛠 Hướng dẫn lắp đặt & bảo trì (Manual)
Câu Hỏi Thường Gặp (FAQs)
Q: FY-E25DZ1 có lưu lượng và cột áp bao nhiêu?
A: Lưu lượng tối đa 250 m³/h và cột áp tĩnh lên tới 115 Pa ở chế độ Extra-High.
Q: FY-E25DZ1 thuộc dòng nào?
A: Thuộc dòng Panasonic ERV AC Slim Series (thân máy mỏng nhẹ, tối ưu trần thấp).
Q: Độ ồn vận hành của máy bao nhiêu?
A: Dao động từ 25.0 dB đến 32.0 dB(A) theo các chế độ trong catalogue, rất êm ái khi sử dụng.
Q: FY-E25DZ1 dùng điều khiển nào?
A: Máy tương thích với bộ điều khiển có dây Panasonic FY-EB90S1.
Q: Máy có sẵn bộ lọc PM2.5 không?
A: Cấu hình tiêu chuẩn gồm lọc thô. Nếu cần lọc PM2.5, DNA sẽ thiết kế thêm hộp lọc ngoài tuyến ống.
Q: Máy có vừa cấp vừa hút và thu hồi nhiệt không?
A: Có. Thiết bị vừa cấp khí tươi vừa hút khí thải đồng thời và thu hồi nhiệt qua lõi ERV.
Q: Máy 250 m³/h dùng cho diện tích bao nhiêu m²?
A: Thường phù hợp cho không gian từ 35–60 m² tùy mật độ người, công năng phòng và trở lực đường ống thực tế.
