PANASONIC ERV • STANDARD SERIES

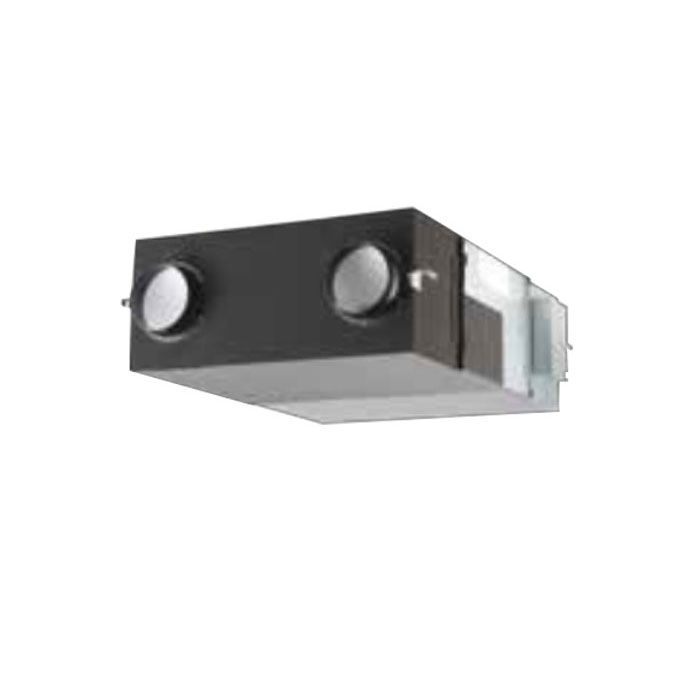

Panasonic FY-800ZDY8 – Máy Cấp Khí Tươi Thu Hồi Nhiệt 800m³/h
Giải pháp thông gió thu hồi nhiệt dành cho biệt thự, văn phòng và công trình thương mại cần lưu lượng lớn và khả năng thắng trở lực đường ống tốt.
Lưu lượng: 800 m³/h
Cột áp tĩnh: 140 Pa
Động cơ: ERV AC Standard
Điều khiển: FY-EB90S1
Panasonic FY-800ZDY8 Là Thiết Bị Gì?
Panasonic FY-800ZDY8 là dòng máy cấp khí tươi thu hồi nhiệt Panasonic (Energy Recovery Ventilator - ERV) công suất lớn thuộc dòng Standard Series, sử dụng động cơ xoay chiều AC bền bỉ. Thiết bị lắp âm trần nối ống gió, đảm nhiệm cùng lúc nhiệm vụ cấp khí tươi sạch ngoài trời, hút xả khí thải ô nhiễm và thu hồi năng lượng nhiệt/ẩm thông qua lõi trao đổi nhiệt chuyên dụng.
Khác gì máy cấp khí tươi 1 chiều?
- Máy cấp khí tươi 1 chiều: Chỉ đẩy khí mới vào phòng làm mất cân bằng áp suất, không hút được khí tù đọng và đưa toàn bộ nhiệt nóng ẩm ngoài trời vào phòng.
- Panasonic FY-800ZDY8 (ERV 2 chiều): Vận hành đồng thời 2 quạt cấp và hút độc lập, dẫn 2 luồng khí đi qua lõi trao đổi nhiệt để giữ lại năng lượng nhiệt lạnh, giúp không gian luôn thông thoáng mà không làm thất thoát tải điều hòa.
Thông Số Kỹ Thuật Panasonic FY-800ZDY8
Bảng thông số kỹ thuật tiêu chuẩn của model FY-800ZDY8 theo tài liệu Catalogue chính hãng từ Panasonic:
| Thông số kỹ thuật | Giá trị định mức (Catalogue Panasonic) |
|---|---|
| Mã sản phẩm (Model) | FY-800ZDY8 |
| Dòng sản phẩm | Standard Series (Động cơ AC) |
| Nguồn điện hoạt động | 220V / 1 Pha / 50Hz |
| Lưu lượng gió (Cực cao / Cao / Thấp) | 800 / 800 / 630 m³/h |
| Áp suất tĩnh ngoài (ESP) | 140 / 110 / 55 Pa |
| Công suất tiêu thụ điện | 387 / 360 / 293 W |
| Độ ồn vận hành | 37.0 / 36.5 / 33.5 dB(A) |
| Khối lượng thân máy | 71 kg |
| Cấu hình bộ lọc tiêu chuẩn | Bộ lọc thô (Pre-filter tích hợp) |
| Bộ điều khiển tương thích | Panasonic FY-EB90S1 (Điều khiển có dây) |
Điểm Nổi Bật Nhất Của FY-800ZDY8: Cột Áp Lên Tới 140Pa
Cột áp 140Pa có ý nghĩa gì đối với hệ thống ống gió?
Trong hệ thống cơ điện lạnh (HVAC), cột áp tĩnh (ESP) biểu thị lực đẩy của quạt để thắng tổng trở lực ma sát và tổn thất cục bộ. Mức áp suất tĩnh định mức cực cao 140 Pa giúp Panasonic FY-800ZDY8 vượt qua toàn bộ trở lực phức tạp từ:
- Tuyến ống dẫn gió chính dài, đi qua nhiều không gian trần giật cấp.
- Hệ thống chia nhiều nhánh rẽ (Tee, Y, côn thu) và nhiều góc cua chuyển hướng (co 90°, cút 45°).
- Trở lực qua các van điều chỉnh lưu lượng VCD, van ngăn mùi một chiều NRD.
- Trở lực tại cửa lấy khí tươi ngoài trời (Louvre), lưới chống côn trùng và miệng gió khuếch tán.
- Tổn thất áp lực khi chủ đầu tư bổ sung thêm hộp tiêu âm hoặc hộp lọc tinh PM2.5 ngoài máy.
📐 GÓC NHÌN CHUYÊN GIA TỪ KỸ SƯ DNA HVAC
FY-800ZDY8 sở hữu cột áp danh nghĩa 140 Pa – cao hơn đáng kể so với model FY-650ZDY8 (65 Pa) và thậm chí cao hơn model FY-01KZDY8A (105 Pa). Đây là lựa chọn chiến lược số một cho các công trình có mạng lưới ống gió phức tạp, nhiều khúc cua hoặc cần đẩy khí tươi đi khoảng cách xa.
3 Cấp Lưu Lượng Vận Hành Linh Hoạt
CHẾ ĐỘ EXTRA HIGH
800 m³/h
Áp suất 140 Pa • 387 W • 37.0 dB
Sử dụng khi tập trung đông người hoặc cần thông khí mạnh mẽ tức thì.
CHẾ ĐỘ HIGH
800 m³/h
Áp suất 110 Pa • 360 W • 36.5 dB
Chế độ vận hành liên tục tiêu chuẩn trong giờ làm việc / sinh hoạt.
CHẾ ĐỘ LOW
630 m³/h
Áp suất 55 Pa • 293 W • 33.5 dB
Vận hành tiết kiệm điện và siêu êm ái vào ban đêm.
Lưu Lượng 800m³/h Phù Hợp Với Những Không Gian Nào?
Nhờ dung lượng gió dồi dào 800 m³/h kết hợp cột áp 140 Pa, Panasonic FY-800ZDY8 được ứng dụng rộng rãi trong các công trình quy mô vừa và lớn:
🏡 Biệt thự / Penthouse lớn
🏢 Văn phòng công ty (25–30 người)
👥 Phòng họp & Hội thảo
🏬 Showroom trưng bày sản phẩm
🍽 Nhà hàng ẩm thực cao cấp
🏨 Khách sạn & Không gian dịch vụ
⚠️ Nguyên tắc thiết kế: Không ấn định công suất máy theo mét vuông phòng cố định. Cần xác định mật độ người, công năng, tiêu chuẩn lưu lượng khí tươi (TCVN 5687:2024) và tổng trở lực tuyến ống thực tế.
Nguyên Lý Thu Hồi Nhiệt Của FY-800ZDY8
KHÔNG KHÍ NGOÀI TRỜI (OA) ──► [ FY-800ZDY8 ] ──► CẤP KHÍ TƯƠI VÀO PHÒNG (SA)
⇅
[ LÕI TRAO ĐỔI NHIỆT ERV ]
⇅
KHÍ Ô NHIỄM TRONG PHÒNG (RA) ──► [ FY-800ZDY8 ] ──► THẢI RA NGOÀI TRỜI (EA)
Cơ chế trao đổi khí: Hai luồng khí OA (Khí tươi ngoài trời) và RA (Khí hồi trong phòng) đi chéo qua các màng phân tách của lõi ERV. Nhiệt năng và độ ẩm được trao đổi gián tiếp để xử lý sơ bộ luồng khí tươi trước khi thổi vào phòng mà tuyệt đối không bị trộn lẫn các chất ô nhiễm.
FY-800ZDY8 Giúp Giảm Tải Điều Hòa Như Thế Nào?
❌ Khi không có máy ERV:
Khí ngoài trời nóng ẩm 35°C–38°C vào thẳng phòng khiến điều hòa phải gánh 100% tải nhiệt ngoài trời, máy nén chạy hết công suất liên tục làm tiền điện tăng vọt.
✅ Khi sử dụng Panasonic FY-800ZDY8:
Khí tươi ngoài trời được luồng khí thải mát lạnh trong phòng hạ nhiệt sơ bộ trước khi vào phòng. Điều hòa hoạt động nhẹ tải, giữ nhiệt độ phòng ổn định và tiết kiệm điện rõ rệt.
Hiệu Suất Thu Hồi Nhiệt Của FY-800ZDY8
- Hiệu suất trao đổi nhiệt độ: Đo lường khả năng truyền nhiệt hiện cảm nhận được giữa luồng khí hồi và khí cấp, giúp nhiệt độ khí cấp vào rất sát với nhiệt độ cài đặt điều hòa.
- Hiệu suất trao đổi Enthalpy toàn phần: Cân bằng đồng thời nhiệt độ và độ ẩm không khí, chống tình trạng quá khô vào mùa lạnh hoặc quá nồm ẩm vào mùa mưa.
Bộ Lọc Của Panasonic FY-800ZDY8
⚠️ CẢNH BÁO KỸ THUẬT MINH BẠCH TỪ CATALOGUE CHÍNH HÃNG:
Cấu hình tiêu chuẩn theo Catalogue của FY-800ZDY8 chỉ bao gồm Bộ lọc thô (Pre-filter). Thiết bị không tích hợp sẵn bộ lọc PM2.5, HEPA hay MERV16 mặc định trong thân máy.
Tác dụng bộ lọc thô: Giữ lại các hạt bụi lớn, rác bay, côn trùng, bảo vệ bề mặt lõi trao đổi nhiệt không bị bám bẩn gây nghẽn áp suất.
Giải pháp lọc sạch bụi mịn PM2.5: Để lọc sạch bụi mịn PM2.5 cho công trình đô thị, kỹ sư Cơ Điện Lạnh DNA sẽ tính toán cột áp và bố trí hộp lọc khí tinh (Filter Box) lắp rời bên ngoài tuyến ống gió.
Bộ Điều Khiển FY-EB90S1 Dùng Với FY-800ZDY8
Cấu Hình Đồng Bộ: Panasonic FY-800ZDY8 + Bộ Điều Khiển FY-EB90S1
FY-EB90S1 là bộ điều khiển có dây gắn tường chuyên dụng của Panasonic, kích thước 116 × 120 × 40 mm, giúp chuyển đổi 3 cấp tốc độ gió, cài đặt hẹn giờ và hiển thị cảnh báo bảo trì bộ lọc.
*Lưu ý thương mại: Bộ điều khiển FY-EB90S1 là thiết bị bán rời theo quy chuẩn Panasonic. Bảng dự toán từ DNA HVAC luôn bóc tách riêng thân máy và điều khiển để khách hàng nắm rõ chi tiết cấu hình.
6 Ưu Điểm Vượt Trội Của Panasonic FY-800ZDY8
1. Lưu lượng lớn 800 m³/h: Đáp ứng hoàn hảo không gian rộng và đông người.
2. Cột áp tĩnh cực cao 140 Pa: Thắng trở lực tuyến ống dài và nhiều nhánh rẽ.
3. Cấp & Hút 2 chiều độc lập: Cân bằng áp suất, loại bỏ khí tù đọng liên tục.
4. Thu hồi nhiệt Enthalpy: Tiết kiệm năng lượng làm mát/sưởi của điều hòa.
5. Giảm tải điều hòa nhiệt độ: Ngăn chặn tình trạng quá tải điều hòa vào mùa hè.
6. Standard Series chuyên dụng: Hệ thống ống gió thẳng, lắp đặt thuận tiện.
Dòng Standard Series Của Panasonic Có Gì Đáng Chú Ý?
- Hệ thống cấp và xả khí theo đường thẳng: Bố trí cổ gió đối xứng giúp đường ống gió đi thẳng hàng, giảm thiểu số lượng co cua và hạn chế tổn thất áp suất tĩnh.
- Khả năng lắp đặt đảo chiều: Có thể linh hoạt lắp đặt đảo chiều thân máy tùy theo vị trí thực tế trên trần.
- Chế độ Extra-High: Tăng cường lưu lượng và áp suất khi cần thông gió nhanh chóng.
- Thông gió nhánh phụ: Cho phép trích xuất nhánh gió phụ phục vụ các phòng phụ trợ.
- Tích hợp mở rộng: Dễ dàng bổ sung hộp lọc bụi tinh PM2.5 hoặc lọc cấp trung tại công trình.
So Sánh FY-800ZDY8 Với FY-650ZDY8 Và FY-01KZDY8A
| Model Sản Phẩm | Lưu lượng tối đa | Cột áp tĩnh tối đa | Công suất điện | Đặc điểm kỹ thuật nổi bật |
|---|---|---|---|---|
| FY-650ZDY8 | 650 m³/h | 65 Pa | 326 W | Xem chi tiết FY-650ZDY8 → |
| FY-800ZDY8 (Model này) | 800 m³/h | 140 Pa | 387 W | Cột áp cao nhất, thắng trở lực ống dài |
| FY-01KZDY8A | 1.000 m³/h | 105 Pa | 437 W | Xem chi tiết FY-01KZDY8A → |
Khi nào nên chọn FY-800ZDY8 thay vì FY-650ZDY8?
Nên chọn FY-800ZDY8 khi lưu lượng cần thiết vượt trên mức 650 m³/h hoặc khi mặt bằng có tuyến ống dài, chia nhiều nhánh phụ, nhiều van gió và co cút khiến tổng trở lực vượt quá 65 Pa.
Khi nào nên chọn FY-01KZDY8A thay vì FY-800ZDY8?
Nên chọn FY-01KZDY8A khi tổng nhu cầu lưu lượng tiến gần mức 1.000 m³/h và tổng trở lực tuyến ống vẫn nằm trong dải cột áp 105 Pa của máy.
• So sánh với dòng ERV Panasonic DC cao cấp: Nếu công trình yêu cầu động cơ DC biến tần siêu êm ái, tiết kiệm điện hơn và tích hợp sẵn lọc MERV16 trong thân máy theo Catalogue, quý khách có thể tham khảo dòng FV-80ZY1 (800m³/h) hoặc FV-1KZY1 (1.000m³/h). Đối với phòng đơn riêng lẻ, xem thêm tại danh mục máy cấp khí tươi lọc không khí.
Cách Tính Toán Xem FY-800ZDY8 Có Đủ Cho Công Trình Không?
1. Tính theo số người (Q = N × q)
Với tiêu chuẩn văn phòng q = 25–30 m³/h/người, máy 800 m³/h đáp ứng hoàn hảo cho không gian làm việc từ 25 đến 32 người.
2. Tính theo thể tích (Q = V × ACH)
Với phòng hội trường/phòng họp thể tích 200 m³ yêu cầu trao đổi 4 lần/giờ (ACH = 4) → Q = 800 m³/h → FY-800ZDY8 đáp ứng chuẩn xác 100%.
Vì Sao Phải Xem Đường Đặc Tính P-Q Của FY-800ZDY8?
800 m³/h là lưu lượng thử nghiệm ở điều kiện danh định. Khi kết nối với hệ thống đường ống thực tế, điểm làm việc của quạt sẽ thay đổi phụ thuộc vào tổng trở lực. Việc đối chiếu điểm làm việc trên đường đặc tính áp suất – lưu lượng (P-Q Curve) của Panasonic giúp kỹ sư đảm bảo lưu lượng gió thực tế tại các miệng cấp/hút luôn đạt chuẩn, tránh hiện tượng máy chạy mà gió ra yếu ớt.
Một Hệ Thống FY-800ZDY8 Hoàn Chỉnh Bao Gồm Những Gì?
✔️ Máy chính Panasonic FY-800ZDY8
✔️ Điều khiển có dây FY-EB90S1
✔️ Tuyến ống gió cấp (SA) & Hồi (RA)
✔️ Tuyến ống gió ngoài trời (OA & EA)
✔️ Bảo ôn cách nhiệt chống đọng sương
✔️ Hệ thống van gió VCD / NRD
✔️ Miệng gió cấp & hút thẩm mỹ
✔️ Cửa lấy gió & Chụp chắn mưa Inox
✔️ Hộp tiêu âm & Hộp lọc tinh (tùy chọn)
Lưu Ý Kỹ Thuật Khi Thiết Kế & Lắp Đặt FY-800ZDY8
- Tính chính xác tổn thất áp suất: Đảm bảo tổng trở lực đường ống không vượt quá 140 Pa.
- Chọn tiết diện ống phù hợp: Kiểm soát vận tốc gió trong ống dưới 3.5 m/s và tại miệng gió dưới 2 m/s để ngăn tiếng ồn gió.
- Cân bằng lưu lượng cấp/hút: Bố trí các miệng gió đồng đều, tránh gây chênh lệch áp suất không gian.
- Khoảng cách cửa lấy gió (OA) và xả thải (EA): Đặt cách nhau tối thiểu 1.5–3m để tránh hút ngược khí ô nhiễm.
- Chừa lỗ thăm trần bảo trì: Kích thước tối thiểu 600×600mm dưới vị trí tháo lắp lưới lọc và lõi trao đổi nhiệt.
- Bọc bảo ôn cách nhiệt ngoài trời: Bọc bảo ôn toàn bộ tuyến OA/EA chống đọng sương trần thạch cao.
FY-800ZDY8 Phối Hợp Với Những Hệ Thống Điều Hòa Nào?
FY-800ZDY8 là giải pháp thông gió độc lập hoàn hảo có thể phối hợp thiết kế cùng:
- Điều hòa âm trần nối ống gió (Duct Connected).
- Hệ thống điều hòa trung tâm VRV/VRF.
- Điều hòa Multi và điều hòa treo tường dân dụng.
*Nhấn mạnh: ERV đảm nhiệm việc cấp khí tươi và hút khí thải duy trì nồng độ Oxy; hệ thống điều hòa xử lý tải nhiệt làm mát/sưởi ấm không gian.
Báo Giá Panasonic FY-800ZDY8 + Điều Khiển FY-EB90S1
Giá bán thiết bị thay đổi theo thời điểm và chính sách dự án của Panasonic. DNA HVAC hỗ trợ:
- Cung cấp máy chính hãng 100% kèm chứng chỉ CO/CQ.
- Bóc tách dự toán vật tư (BOQ) và thiết kế hệ thống ống gió trọn gói từ bản vẽ kiến trúc.
👉 Quý khách vui lòng gửi bản vẽ mặt bằng hoặc thông số phòng để nhận bảng chào giá tốt nhất!
Tài Liệu Kỹ Thuật & Catalogue Panasonic FY-800ZDY8
DNA HVAC sẵn sàng cung cấp bộ hồ sơ kỹ thuật chính hãng phục vụ thiết kế và thi công:
📄 Catalogue kỹ thuật Panasonic ERV 📐 Bản vẽ kích thước chi tiết (CAD/PDF) 📈 Biểu đồ đường đặc tính P-Q 🛠 Tài liệu hướng dẫn lắp đặt và bảo trì (Manual)
Câu Hỏi Thường Gặp (FAQs)
Q: FY-800ZDY8 có lưu lượng và cột áp bao nhiêu?
A: Lưu lượng tối đa 800 m³/h và cột áp tĩnh tối đa lên tới 140 Pa.
Q: Máy dùng điều khiển nào?
A: Sử dụng bộ điều khiển từ xa có dây Panasonic FY-EB90S1.
Q: FY-800ZDY8 có lọc bụi mịn PM2.5 không?
A: Catalogue tiêu chuẩn ghi bộ lọc thô. Nếu cần lọc PM2.5, DNA sẽ thiết kế thêm hộp lọc ngoài tuyến ống.
Q: Máy có vừa cấp vừa hút không?
A: Có. Thiết bị tích hợp 2 động cơ/quạt chạy đồng thời để cấp khí tươi ngoài trời và hút xả khí ô nhiễm trong phòng.
Q: FY-800ZDY8 khác FY-650ZDY8 ở điểm nào?
A: FY-800ZDY8 có lưu lượng lớn hơn (800 m³/h vs 650 m³/h) và cột áp vượt trội hơn hẳn (140 Pa vs 65 Pa).
Q: FY-800ZDY8 khác FY-01KZDY8A ở điểm nào?
A: FY-01KZDY8A có lưu lượng lớn hơn (1.000 m³/h vs 800 m³/h), nhưng FY-800ZDY8 lại sở hữu cột áp tối đa cao hơn (140 Pa vs 105 Pa).
Q: ERV có thay thế máy điều hòa không?
A: Không. ERV xử lý thông gió và cấp Oxy; điều hòa xử lý tải nhiệt không gian.
