Sơ đồ điều hòa multi là gì? Cách đọc sơ đồ lắp đặt hệ 1 nóng nhiều lạnh

Sơ đồ điều hòa multi là bản mô tả cách kết nối giữa một cục nóng ngoài trời với nhiều dàn lạnh trong nhà. Sơ đồ này giúp người dùng và kỹ thuật viên hình dung vị trí cục nóng, số lượng dàn lạnh, đường ống đồng, dây điện, dây tín hiệu, đường thoát nước ngưng và nguyên lý vận hành của toàn hệ thống. Với chung cư, nhà phố hoặc biệt thự nhiều phòng, việc hiểu sơ đồ điều hòa multi giúp chọn đúng cấu hình, đi ống gọn hơn và hạn chế lỗi phát sinh khi thi công.

Sơ đồ điều hòa multi là gì?

Sơ đồ điều hòa multi là bản thể hiện mối liên kết giữa các bộ phận trong hệ thống điều hòa multi. Trong đó, một cục nóng đặt ngoài trời sẽ kết nối với nhiều dàn lạnh lắp trong các phòng khác nhau.

Một sơ đồ cơ bản thường thể hiện:

• Vị trí cục nóng multi.

• Số lượng dàn lạnh trong nhà.

• Kiểu dàn lạnh: treo tường, cassette, nối ống gió hoặc áp trần.

• Tuyến ống đồng từ cục nóng đến từng dàn lạnh.

• Dây điện, dây tín hiệu và điều khiển.

• Đường thoát nước ngưng của từng dàn lạnh.

• Chiều dài ống, độ chênh cao và vị trí bảo trì nếu cần.

Sơ đồ càng rõ thì quá trình thi công càng dễ kiểm soát. Đặc biệt với công trình đang làm nội thất, sơ đồ giúp phối hợp tốt hơn giữa đội điều hòa, điện nước, trần thạch cao và nội thất.

Vì sao cần có sơ đồ điều hòa multi trước khi lắp đặt?

Điều hòa multi phức tạp hơn máy lạnh rời vì nhiều dàn lạnh cùng kết nối về một cục nóng. Nếu không có sơ đồ rõ ràng, việc thi công dễ bị chồng chéo, sai đường ống hoặc thiếu không gian bảo trì.

Các lý do nên có sơ đồ trước khi lắp gồm:

• Xác định đúng vị trí cục nóng và dàn lạnh.

• Tính được chiều dài ống đồng đến từng phòng.

• Kiểm tra công suất và số lượng dàn lạnh kết nối.

• Bố trí đường thoát nước ngưng hợp lý.

• Tránh xung đột với trần thạch cao, đèn, tủ âm tường hoặc đường điện nước.

• Dễ báo giá vật tư và nhân công chính xác hơn.

• Dễ kiểm tra, bảo trì hoặc sửa chữa sau này.

Với chung cư, sơ đồ còn giúp kiểm tra xem vị trí cục nóng có phù hợp với quy định của ban quản lý hay không. Với nhà phố, biệt thự, sơ đồ giúp tính trước đường ống giữa các tầng và hạn chế phát sinh sau khi hoàn thiện.

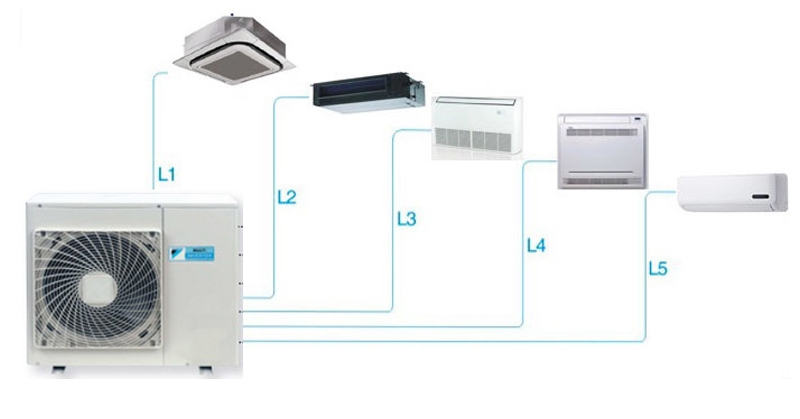

Các loại sơ đồ điều hòa multi thường gặp

Khi nói đến sơ đồ điều hòa multi, có thể hiểu theo nhiều loại sơ đồ khác nhau. Mỗi loại phục vụ một mục đích riêng trong quá trình tư vấn, thiết kế và thi công.

Sơ đồ nguyên lý điều hòa multi

Sơ đồ nguyên lý mô tả cách hệ thống hoạt động: cục nóng cấp môi chất lạnh cho các dàn lạnh, dàn lạnh trao đổi nhiệt trong phòng và hệ thống điều chỉnh công suất theo nhu cầu sử dụng.

Sơ đồ này giúp người dùng hiểu vì sao một cục nóng có thể kết nối nhiều dàn lạnh, vì sao từng phòng vẫn điều khiển độc lập và vì sao cần tính tổng công suất kết nối.

Trong sơ đồ nguyên lý, các chi tiết như chiều dài ống hay vị trí chính xác có thể chưa cần thể hiện đầy đủ. Mục tiêu chính là giải thích cách hệ thống vận hành.

Sơ đồ kết nối cục nóng với dàn lạnh

Sơ đồ kết nối thể hiện cục nóng multi nối với từng dàn lạnh bằng các tuyến ống đồng và dây tín hiệu. Đây là sơ đồ quan trọng khi chọn thiết bị và kiểm tra khả năng lắp đặt.

Ví dụ, hệ 1 nóng 3 lạnh sẽ có một cục nóng kết nối với ba dàn lạnh. Hệ 1 nóng 4 lạnh sẽ có một cục nóng kết nối với bốn dàn lạnh. Mỗi dàn lạnh cần có công suất phù hợp và nằm trong giới hạn kết nối của cục nóng.

Sơ đồ đường ống đồng

Sơ đồ đường ống đồng giúp xác định tuyến ống từ cục nóng đến từng dàn lạnh. Trên sơ đồ có thể thể hiện chiều dài từng nhánh, tổng chiều dài đường ống, độ chênh cao và hướng đi ống.

Đây là phần rất quan trọng vì mỗi hãng đều có giới hạn về chiều dài ống đồng và độ chênh cao. Nếu đi ống vượt giới hạn, hệ thống có thể làm lạnh kém, báo lỗi hoặc giảm tuổi thọ.

Sơ đồ điện và dây tín hiệu

Sơ đồ điện và dây tín hiệu thể hiện cách cấp nguồn và cách các dàn lạnh giao tiếp với cục nóng. Tùy từng hãng, sơ đồ cấp nguồn có thể khác nhau nên không nên đấu nối theo kinh nghiệm chung.

Dây tín hiệu sai có thể làm hệ thống không nhận dàn lạnh, báo lỗi giao tiếp hoặc vận hành không ổn định. Vì vậy, kỹ thuật viên cần đọc đúng sơ đồ điện đi kèm model thực tế.

Sơ đồ thoát nước ngưng

Mỗi dàn lạnh khi hoạt động sẽ tạo ra nước ngưng. Sơ đồ thoát nước giúp xác định hướng thoát nước, độ dốc, điểm gom nước và vị trí xả nước ra ngoài.

Nếu đường thoát nước sai kỹ thuật, dàn lạnh có thể bị chảy nước, thấm trần hoặc gây ẩm mốc. Với dàn lạnh cassette và nối ống gió, sơ đồ thoát nước càng quan trọng vì thiết bị thường nằm trong trần.

Sơ đồ điều hòa multi 1 nóng 2 lạnh

Sơ đồ multi 1 nóng 2 lạnh gồm một cục nóng ngoài trời kết nối với hai dàn lạnh trong nhà. Đây là cấu hình phù hợp với căn hộ nhỏ, nhà có hai phòng cần làm mát hoặc trường hợp muốn giảm số lượng cục nóng ngoài ban công.

Cấu hình thường gặp:

• Một cục nóng multi đặt tại ban công, logia hoặc khu kỹ thuật.

• Một dàn lạnh cho phòng khách hoặc phòng ngủ lớn.

• Một dàn lạnh cho phòng ngủ nhỏ hoặc phòng làm việc.

• Hai tuyến ống đồng đi từ cục nóng đến từng dàn lạnh.

• Đường thoát nước riêng cho từng dàn lạnh.

Với sơ đồ này, cần kiểm tra công suất từng phòng và tổng công suất kết nối. Không nên chọn dàn lạnh quá lớn nếu cục nóng không đáp ứng được tải lạnh.

Sơ đồ điều hòa multi 1 nóng 3 lạnh

Sơ đồ multi 1 nóng 3 lạnh phù hợp với căn hộ hai phòng ngủ và một phòng khách, hoặc nhà nhỏ có ba khu vực cần điều hòa.

Cấu hình tham khảo:

• Phòng khách dùng dàn lạnh công suất lớn hơn.

• Hai phòng ngủ dùng dàn lạnh công suất nhỏ hơn.

• Cục nóng đặt tại logia hoặc ban công kỹ thuật.

• Mỗi dàn lạnh có tuyến ống đồng, dây tín hiệu và đường thoát nước riêng.

Khi đọc sơ đồ 1 nóng 3 lạnh, cần chú ý vị trí phòng xa nhất so với cục nóng. Nếu đường ống đến phòng xa quá dài, cần đối chiếu với giới hạn kỹ thuật của model dự kiến.

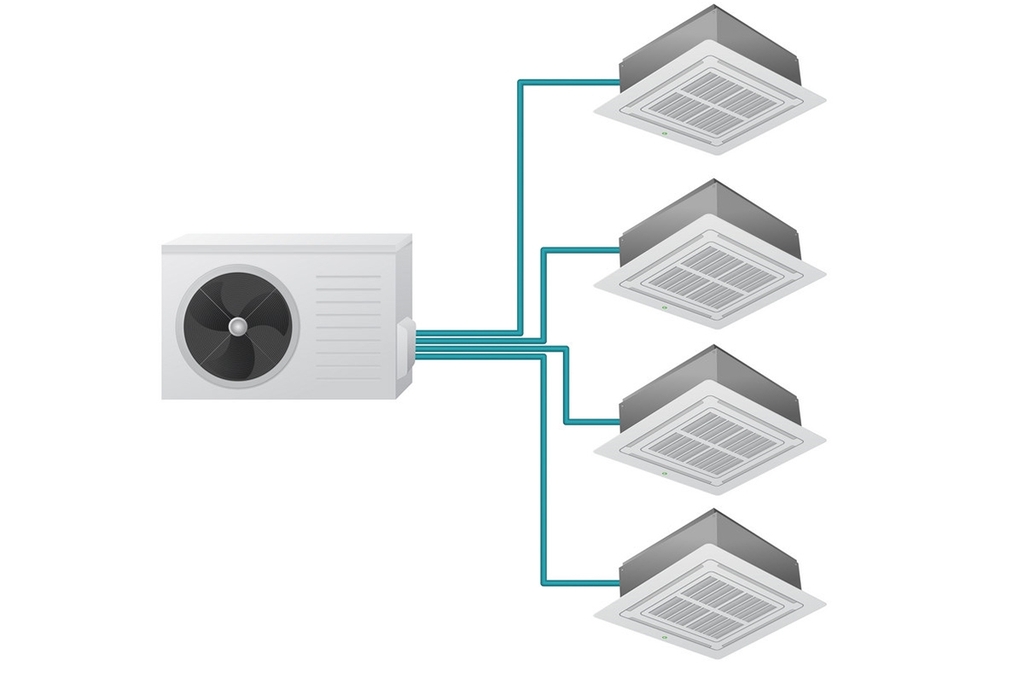

Sơ đồ điều hòa multi 1 nóng 4 lạnh

Sơ đồ multi 1 nóng 4 lạnh là cấu hình phổ biến cho căn hộ ba phòng ngủ và một phòng khách. Đây là phương án được nhiều gia đình cân nhắc khi muốn chỉ dùng một cục nóng ngoài ban công.

Cấu hình thường gặp:

• Phòng khách dùng dàn lạnh 18.000-24.000BTU tùy diện tích.

• Phòng ngủ master dùng dàn lạnh 12.000BTU hoặc lớn hơn tùy tải nhiệt.

• Hai phòng ngủ nhỏ dùng dàn lạnh 9.000-12.000BTU.

• Cục nóng cần đủ số cổng và công suất kết nối.

• Đường ống đồng đến từng phòng cần được tính trước khi thi công nội thất.

Với sơ đồ 1 nóng 4 lạnh, nên chú ý tần suất sử dụng đồng thời. Nếu gia đình thường bật nhiều phòng cùng lúc, cục nóng cần có công suất phù hợp để tránh thiếu lạnh.

Sơ đồ điều hòa multi 1 nóng 5-6 lạnh

Sơ đồ multi 1 nóng 5 lạnh hoặc 1 nóng 6 lạnh phù hợp với căn hộ lớn, nhà phố nhiều phòng hoặc biệt thự nhỏ. Đây là cấu hình phức tạp hơn nên cần khảo sát kỹ trước khi chọn thiết bị.

Các điểm cần thể hiện rõ trong sơ đồ gồm:

• Tổng số dàn lạnh và công suất từng dàn.

• Vị trí cục nóng và hướng tản nhiệt.

• Chiều dài từng tuyến ống đồng.

• Tổng chiều dài đường ống toàn hệ thống.

• Độ chênh cao giữa cục nóng và các dàn lạnh.

• Đường thoát nước ngưng cho từng dàn lạnh.

• Vị trí cửa thăm nếu dùng dàn lạnh âm trần.

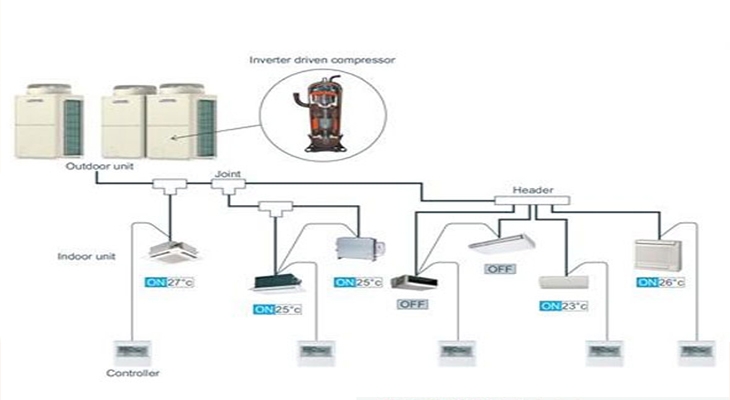

Nếu công trình có nhiều tầng hoặc nhiều phòng dùng đồng thời, có thể cần chia thành nhiều cụm multi nhỏ hoặc cân nhắc hệ VRV/VRF mini thay vì cố dùng một cục nóng cho quá nhiều dàn lạnh.

Cách đọc sơ đồ điều hòa multi trước khi thi công

Khi nhận sơ đồ điều hòa multi, người dùng không cần hiểu quá sâu về kỹ thuật nhưng nên biết các điểm quan trọng để kiểm tra sơ bộ.

Các thông tin cần xem gồm:

• Cục nóng đặt ở đâu, có thoáng gió và dễ bảo trì không.

• Có bao nhiêu dàn lạnh, mỗi dàn lắp cho phòng nào.

• Công suất từng dàn lạnh có phù hợp diện tích phòng không.

• Đường ống đồng đi theo hướng nào, có quá dài không.

• Đường thoát nước ngưng đi về đâu, có đủ độ dốc không.

• Dàn lạnh âm trần có chừa cửa thăm bảo trì không.

• Sơ đồ có xung đột với trần, đèn, tủ hoặc nội thất không.

Nếu sơ đồ chỉ thể hiện vị trí máy mà không có đường ống, thoát nước và thông tin công suất, người dùng nên yêu cầu bổ sung trước khi thi công. Điều này giúp giảm rủi ro phát sinh sau khi hoàn thiện.

Lưu ý khi thiết kế sơ đồ điều hòa multi cho chung cư

Chung cư thường bị giới hạn vị trí đặt cục nóng, đường thoát nước và thời gian thi công. Vì vậy, sơ đồ điều hòa multi cho chung cư cần bám sát mặt bằng thực tế và quy định của ban quản lý.

Một số lưu ý gồm:

• Đặt cục nóng đúng vị trí được phép, thường là logia hoặc ban công kỹ thuật.

• Kiểm tra kích thước logia có đủ chỗ cho cục nóng multi không.

• Tránh để cục nóng bị lam chắn gió cản tản nhiệt.

• Đi ống đồng gọn, hạn chế cắt sửa trần quá nhiều.

• Tính thoát nước ngưng rõ ràng cho từng dàn lạnh.

• Chừa cửa thăm nếu dùng dàn lạnh cassette hoặc nối ống gió.

• Phối hợp sơ đồ điều hòa với bản vẽ nội thất, trần và điện.

Với căn hộ đang hoàn thiện, nên chốt sơ đồ điều hòa trước khi đóng trần thạch cao. Nếu để sau khi hoàn thiện mới xử lý, chi phí sửa trần và đi lại ống có thể cao hơn.

Lưu ý khi thiết kế sơ đồ điều hòa multi cho nhà phố, biệt thự

Nhà phố và biệt thự có không gian linh hoạt hơn chung cư, nhưng sơ đồ điều hòa multi vẫn cần tính kỹ vì đường ống có thể đi qua nhiều tầng hoặc nhiều khu vực khác nhau.

Một số lưu ý gồm:

• Chọn vị trí cục nóng thông thoáng, dễ bảo trì và không ảnh hưởng thẩm mỹ.

• Tính chiều dài ống đồng giữa các tầng.

• Hạn chế đặt cục nóng quá xa dàn lạnh.

• Chia cụm hệ thống nếu nhà nhiều tầng hoặc nhiều phòng.

• Tránh để đường ống đi qua khu vực khó sửa chữa.

• Thiết kế thoát nước ngưng tránh thấm trần, tường hoặc khu nội thất.

• Tính trước vị trí cửa thăm cho dàn lạnh âm trần.

Với biệt thự hoặc nhà có nội thất cao cấp, sơ đồ cần phối hợp kỹ giữa điều hòa, kiến trúc, trần, đèn và đồ gỗ. Đây là bước quan trọng để hệ thống vừa hoạt động tốt vừa đảm bảo thẩm mỹ.

Những lỗi thường gặp khi không có sơ đồ điều hòa multi rõ ràng

Nếu thi công điều hòa multi mà không có sơ đồ rõ ràng, công trình có thể gặp nhiều lỗi khó sửa sau khi hoàn thiện.

Một số lỗi thường gặp gồm:

• Đường ống đồng đi vòng xa, tốn vật tư và vượt giới hạn kỹ thuật.

• Dàn lạnh đặt sai vị trí, gió thổi trực tiếp vào giường hoặc sofa.

• Không có đường thoát nước ngưng phù hợp, gây chảy nước.

• Cục nóng đặt ở vị trí bí gió, làm lạnh kém và tốn điện.

• Dàn lạnh âm trần không có cửa thăm để bảo trì.

• Dây tín hiệu đấu sai hoặc khó kiểm tra khi có lỗi.

• Đường ống xung đột với đèn, trần thạch cao hoặc tủ âm tường.

Các lỗi này thường làm tăng chi phí sửa chữa và có thể ảnh hưởng đến thẩm mỹ nội thất. Vì vậy, sơ đồ điều hòa multi nên được chuẩn bị trước khi thi công, không nên làm theo cảm tính tại công trình.
