Ống gió điều hòa là gì? Phân loại, cấu tạo và lưu ý khi lắp đặt

Ống gió điều hòa là bộ phận dùng để dẫn và phân phối không khí lạnh từ dàn lạnh đến các khu vực cần làm mát. Hệ thống này thường xuất hiện trong điều hòa âm trần nối ống gió, hệ VRV/VRF, chiller, AHU, FCU hoặc các công trình HVAC thương mại. Nếu ống gió được thiết kế đúng, luồng gió sẽ phân bổ đều, không gian mát ổn định và thẩm mỹ hơn. Ngược lại, nếu chọn sai kích thước, vật liệu hoặc bố trí chưa hợp lý, hệ thống có thể bị gió yếu, ồn, đọng sương, thất thoát nhiệt hoặc làm mát không đều.

Ống gió điều hòa là gì?

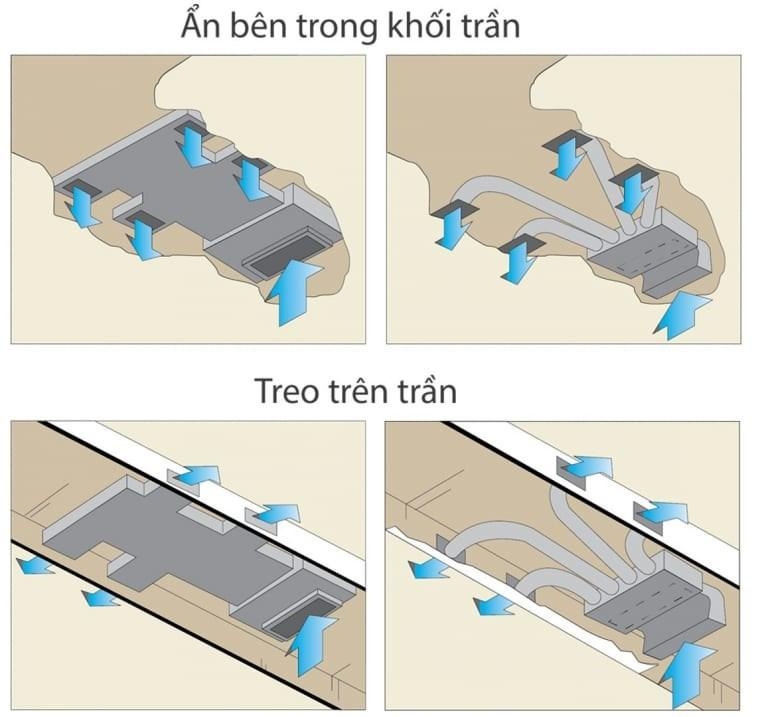

Ống gió điều hòa là đường dẫn không khí trong hệ thống điều hòa, giúp đưa gió lạnh từ dàn lạnh hoặc thiết bị xử lý không khí đến các miệng gió trong phòng. Tùy công trình, ống gió có thể dùng để cấp gió lạnh, hồi gió về dàn lạnh hoặc thải gió ra ngoài.

Trong các hệ điều hòa âm trần nối ống gió, dàn lạnh thường được giấu trong trần. Không khí lạnh không thổi trực tiếp từ thân máy xuống phòng, mà đi qua ống gió rồi ra ngoài bằng cửa gió. Nhờ vậy, không gian nhìn gọn hơn và dễ phối hợp với thiết kế nội thất.

Ống gió điều hòa không chỉ là đường dẫn gió đơn giản. Đây là một phần quan trọng ảnh hưởng đến lưu lượng gió, độ ồn, khả năng làm mát và hiệu quả vận hành của toàn hệ thống.

Ống gió điều hòa có tác dụng gì?

Ống gió điều hòa giúp phân phối luồng gió đến đúng vị trí cần làm mát. Với các không gian rộng, nhiều phòng hoặc cần giấu thiết bị trên trần, ống gió giúp hệ thống hoạt động linh hoạt hơn so với máy lạnh treo tường thông thường.

Một số tác dụng chính gồm:

• Dẫn gió lạnh từ dàn lạnh đến các cửa gió cấp.
• Hồi gió từ phòng về dàn lạnh để tiếp tục xử lý.
• Phân phối gió đều hơn cho không gian rộng hoặc nhiều khu vực.
• Hỗ trợ giấu dàn lạnh, giữ trần và tường gọn gàng hơn.
• Kết hợp với miệng gió, hộp gió để tăng tính thẩm mỹ nội thất.
• Giảm tình trạng gió thổi tập trung vào một điểm nếu thiết kế đúng.

Với văn phòng, nhà hàng, showroom, biệt thự hoặc căn hộ cao cấp, hệ thống ống gió giúp không gian chuyên nghiệp và đẹp hơn. Tuy nhiên, hiệu quả phụ thuộc nhiều vào cách tính lưu lượng gió, kích thước ống và vị trí cửa gió.

Các loại ống gió điều hòa phổ biến

Ống gió điều hòa có nhiều loại khác nhau, thường được phân theo hình dạng, vật liệu hoặc mục đích sử dụng. Mỗi loại phù hợp với một kiểu công trình và yêu cầu thi công riêng.

Ống gió vuông

Ống gió vuông hoặc chữ nhật là loại được dùng phổ biến trong hệ thống điều hòa âm trần nối ống gió, văn phòng, nhà hàng, showroom và công trình thương mại. Loại này thường được gia công từ tôn mạ kẽm hoặc vật liệu kim loại phù hợp.

Ưu điểm của ống gió vuông là dễ lắp đặt theo trần, dễ chia nhánh, phù hợp với các hệ thống cần đi nhiều tuyến ống. Kích thước ống có thể gia công theo bản vẽ để phù hợp lưu lượng gió và không gian trần.

Nhược điểm là nếu thiết kế không tốt, ống có thể chiếm nhiều không gian trần và cần bọc bảo ôn cẩn thận để tránh đọng sương.

Ống gió tròn

Ống gió tròn có dạng hình trụ, thường dùng trong một số hệ thông gió, hút gió, cấp gió hoặc hệ điều hòa cần tối ưu luồng khí. So với ống vuông, ống tròn có khả năng dẫn gió tốt và giảm tổn thất áp suất trong nhiều trường hợp.

Ưu điểm là dòng khí đi mượt hơn, ít góc cạnh và có thể giảm ồn nếu thiết kế đúng. Tuy nhiên, ống tròn đôi khi khó bố trí trong trần thấp hoặc không gian kỹ thuật hẹp.

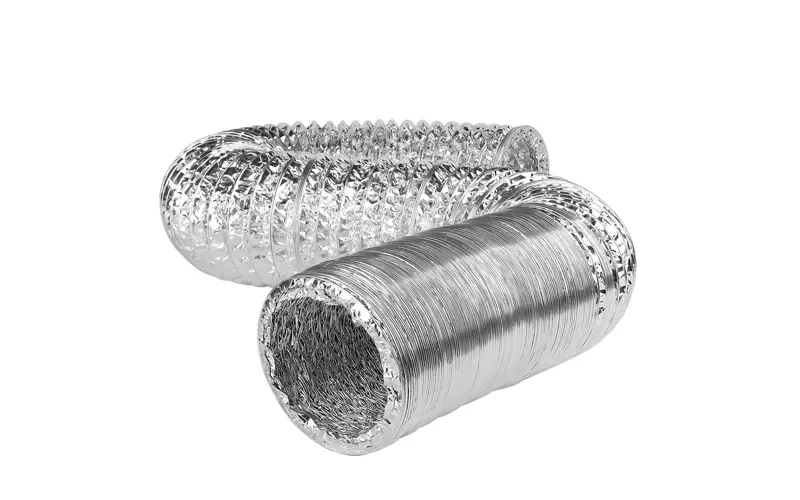

Ống gió mềm

Ống gió mềm thường được dùng để kết nối từ ống gió chính đến cửa gió hoặc dùng ở các đoạn ngắn cần linh hoạt khi thi công. Loại này dễ uốn, dễ lắp trong không gian hẹp và giúp kết nối các vị trí lệch nhau thuận tiện hơn.

Tuy nhiên, không nên lạm dụng ống gió mềm quá dài hoặc uốn gấp khúc nhiều. Nếu dùng sai cách, luồng gió có thể bị yếu, tăng tiếng ồn và giảm hiệu quả làm mát.

Ống gió cứng

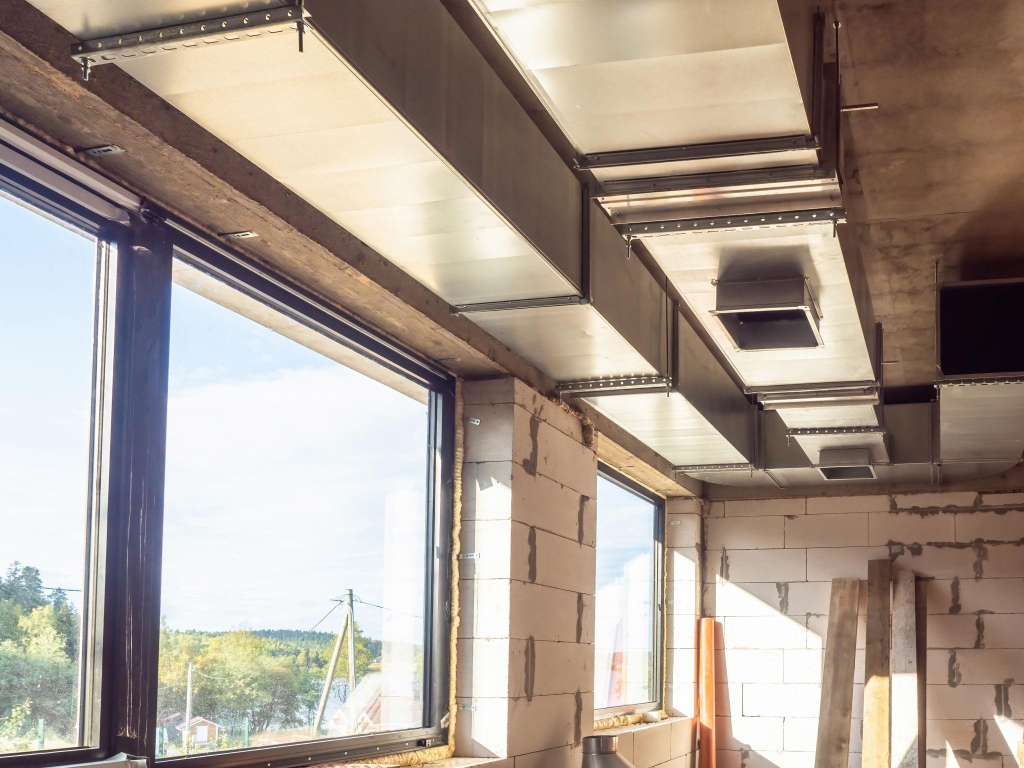

Ống gió cứng là nhóm ống có hình dạng cố định, thường làm từ tôn mạ kẽm, inox, panel hoặc vật liệu chuyên dụng. Loại này phù hợp với đường ống chính, tuyến ống dài hoặc hệ thống cần độ ổn định cao.

Ưu điểm là chắc chắn, bền, ít biến dạng và dễ kiểm soát lưu lượng gió. Khi kết hợp với bảo ôn đúng kỹ thuật, ống gió cứng giúp hệ thống hoạt động ổn định hơn trong thời gian dài.

Vật liệu làm ống gió điều hòa

Vật liệu làm ống gió ảnh hưởng đến độ bền, khả năng cách nhiệt, khả năng chống đọng sương, chi phí và tính phù hợp với từng công trình.

Tôn mạ kẽm

Tôn mạ kẽm là vật liệu phổ biến nhất trong hệ thống ống gió điều hòa. Loại này có độ bền tốt, dễ gia công, phù hợp với nhiều công trình dân dụng và thương mại.

Ống gió tôn mạ kẽm thường cần bọc thêm lớp bảo ôn bên ngoài để hạn chế thất thoát nhiệt và tránh đọng sương. Nếu lắp cho hệ điều hòa lạnh, phần bảo ôn rất quan trọng, đặc biệt ở khu vực trần thạch cao hoặc không gian kín.

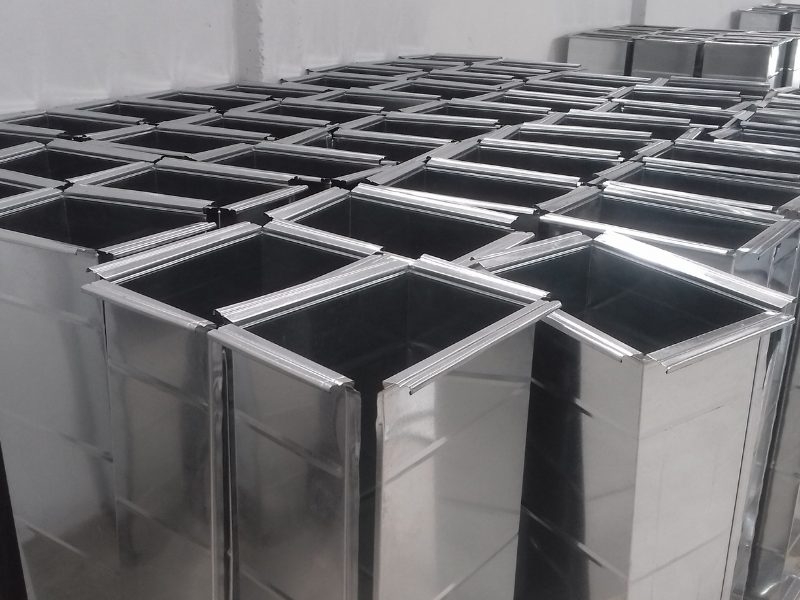

Inox

Ống gió inox thường dùng cho môi trường có yêu cầu cao hơn về độ bền, vệ sinh hoặc chống ăn mòn. Ví dụ như khu bếp, nhà hàng, phòng sạch hoặc một số khu vực đặc thù.

Chi phí ống gió inox thường cao hơn tôn mạ kẽm. Vì vậy, loại này không phải lúc nào cũng cần thiết cho hệ điều hòa thông thường, trừ khi công trình có yêu cầu riêng.

Ống gió panel hoặc vật liệu cách nhiệt sẵn

Một số hệ thống dùng ống gió panel hoặc vật liệu đã có khả năng cách nhiệt sẵn. Ưu điểm là giảm bước bọc bảo ôn, trọng lượng nhẹ và thi công nhanh trong một số điều kiện nhất định.

Tuy nhiên, cần chọn đúng loại vật liệu phù hợp với yêu cầu kỹ thuật, độ bền, tiêu chuẩn chống cháy và môi trường lắp đặt. Không nên chọn vật liệu chỉ vì nhẹ hoặc rẻ mà bỏ qua hiệu quả vận hành lâu dài.

Bảo ôn ống gió điều hòa quan trọng như thế nào?

Bảo ôn là lớp cách nhiệt bọc bên ngoài ống gió, giúp hạn chế thất thoát nhiệt và tránh hiện tượng đọng sương trên bề mặt ống. Đây là hạng mục rất quan trọng với ống gió điều hòa lạnh.

Nếu bảo ôn không đủ dày, bọc hở hoặc thi công không kín, hơi lạnh trong ống có thể làm bề mặt ngoài bị đọng nước. Nước này có thể nhỏ xuống trần thạch cao, gây ố trần, mốc trần hoặc ảnh hưởng đến nội thất.

Một số lưu ý khi bọc bảo ôn:

• Bọc kín toàn bộ tuyến ống gió lạnh.

• Không để hở mối nối, góc gấp hoặc vị trí chia nhánh.

• Chọn độ dày bảo ôn phù hợp với điều kiện công trình.

• Dán kín mép nối để hạn chế hơi ẩm lọt vào.

• Kiểm tra kỹ sau khi chạy thử để phát hiện điểm đọng sương.

Với điều hòa âm trần nối ống gió, bảo ôn tốt giúp hệ thống sạch, bền và an toàn hơn cho trần nội thất.

Kích thước ống gió điều hòa được tính như thế nào?

Kích thước ống gió điều hòa không nên chọn theo cảm tính. Kích thước cần dựa trên lưu lượng gió, chiều dài tuyến ống, số lượng cửa gió, tốc độ gió mong muốn và tổn thất áp suất trong hệ thống.

Nếu ống gió quá nhỏ, gió có thể yếu, tiếng ồn tăng và dàn lạnh hoạt động không hiệu quả. Nếu ống quá lớn, hệ thống có thể tốn không gian trần, khó thi công và tăng chi phí vật tư.

Khi tính kích thước ống gió, kỹ thuật viên thường cần xem:

• Công suất dàn lạnh hoặc lưu lượng gió của thiết bị.

• Số lượng cửa gió cấp và cửa gió hồi.

• Chiều dài tuyến ống và số lần chia nhánh.

• Chiều cao trần và không gian kỹ thuật cho phép.

• Yêu cầu độ ồn của từng khu vực.

• Vị trí lắp đặt miệng gió và hướng gió mong muốn.

Với công trình nhỏ, nhà ở hoặc văn phòng cơ bản, đơn vị thi công có thể tính theo kinh nghiệm kết hợp thông số thiết bị. Với công trình lớn, nên có bản vẽ HVAC và tính toán lưu lượng cụ thể.

Lưu ý khi thiết kế và lắp đặt ống gió điều hòa

Thiết kế và lắp đặt ống gió cần làm đúng ngay từ đầu vì sau khi đóng trần, việc sửa chữa sẽ khó và tốn chi phí hơn.

Một số lưu ý quan trọng gồm:

• Không đi ống gió quá dài nếu không cần thiết.

• Hạn chế gấp khúc, đổi hướng đột ngột hoặc chia nhánh thiếu hợp lý.

• Chọn kích thước ống phù hợp với lưu lượng gió.

• Bọc bảo ôn đầy đủ cho ống gió lạnh.

• Bố trí cửa gió cấp và cửa gió hồi hợp lý.

• Chừa cửa thăm để vệ sinh, kiểm tra và bảo trì dàn lạnh.

• Cố định ống chắc chắn để hạn chế rung ồn.

• Kiểm tra rò gió tại các mối nối sau khi lắp đặt.

Ngoài ra, cần phối hợp giữa đơn vị điều hòa, đơn vị trần thạch cao và nội thất. Nếu không thống nhất từ đầu, ống gió có thể bị vướng đèn, sprinkler, loa âm trần hoặc các hạng mục kỹ thuật khác.

Các lỗi thường gặp khi lắp ống gió điều hòa

Ống gió điều hòa nếu thiết kế hoặc thi công sai có thể gây nhiều vấn đề trong quá trình sử dụng. Một số lỗi chỉ xuất hiện sau khi chạy máy một thời gian, đặc biệt khi trần đã hoàn thiện.

Các lỗi thường gặp gồm:

• Gió thổi yếu do ống quá nhỏ, quá dài hoặc quá nhiều đoạn gấp.

• Gió không đều giữa các cửa gió do chia nhánh chưa hợp lý.

• Tiếng ồn lớn do tốc độ gió cao hoặc ống rung.

• Đọng sương do bảo ôn kém hoặc hở mối nối.

• Rò gió làm thất thoát lạnh và giảm hiệu quả làm mát.

• Khó vệ sinh vì không có cửa thăm hoặc bố trí cửa thăm sai vị trí.

• Cửa gió đặt sai hướng khiến gió thổi trực tiếp vào người ngồi lâu.

Để hạn chế lỗi, nên khảo sát kỹ mặt bằng, có bản vẽ bố trí tuyến ống và chạy thử trước khi bàn giao.

Ống gió điều hòa phù hợp với công trình nào?

Ống gió điều hòa phù hợp với các công trình cần giấu thiết bị, phân phối gió linh hoạt và đảm bảo thẩm mỹ. Đây là lựa chọn phổ biến trong các hệ điều hòa âm trần nối ống gió và hệ HVAC thương mại.

Các công trình thường sử dụng gồm:

• Căn hộ cao cấp, biệt thự, nhà phố thiết kế hiện đại.

• Văn phòng, phòng họp, showroom, cửa hàng.

• Nhà hàng, khách sạn, spa, khu dịch vụ.

• Trung tâm thương mại, phòng chức năng, sảnh tiếp khách.

• Công trình dùng hệ VRV/VRF, chiller, AHU hoặc FCU.

Với nhà ở nhỏ hoặc phòng đơn giản, ống gió có thể không cần thiết nếu máy treo tường đã đáp ứng tốt. Tuy nhiên, với không gian cần thẩm mỹ cao, hệ nối ống gió sẽ giúp nội thất gọn và đẹp hơn.

DNA HVAC - Đơn vị tư vấn, thiết kế và thi công ống gió điều hòa tại Hà Nội

DNA HVAC là đơn vị tư vấn, thiết kế và thi công các giải pháp điều hòa, thông gió và ống gió cho căn hộ, biệt thự, văn phòng, showroom, nhà hàng, khách sạn và nhiều công trình thương mại tại Hà Nội. Với từng mặt bằng, DNA HVAC có thể hỗ trợ khảo sát, tính toán lưu lượng gió, bố trí tuyến ống, cửa gió và lựa chọn giải pháp phù hợp.

Ống gió điều hòa cần được thiết kế và thi công đúng kỹ thuật để hệ thống làm mát đều, hạn chế ồn, tránh đọng sương và thuận tiện bảo trì. Nếu làm sai ngay từ đầu, việc sửa chữa sau khi hoàn thiện trần sẽ tốn nhiều thời gian và chi phí.

Nếu bạn cần tư vấn thiết kế, thi công ống gió điều hòa hoặc lắp đặt điều hòa âm trần nối ống gió tại Hà Nội, có thể liên hệ DNA HVAC để được hỗ trợ khảo sát và đề xuất phương án phù hợp.
