Nguyên lý điều hòa âm trần nối ống gió hoạt động như thế nào?

Nguyên lý điều hòa âm trần nối ống gió dựa trên quá trình làm lạnh không khí tại dàn lạnh giấu trần, sau đó dùng quạt và hệ thống ống gió để phân phối khí lạnh đến các khu vực trong phòng. Không khí nóng trong phòng được hút về qua cửa gió hồi, đi qua dàn trao đổi nhiệt để được làm lạnh, rồi tiếp tục được thổi ra qua cửa gió cấp. Nhờ cơ chế này, máy lạnh âm trần nối ống gió vừa giữ được tính thẩm mỹ, vừa giúp luồng gió phân bổ linh hoạt hơn so với nhiều dòng máy lắp lộ thiên.

Điều hòa âm trần nối ống gió là gì?

Điều hòa âm trần nối ống gió là dòng điều hòa có dàn lạnh được lắp giấu trong trần thạch cao hoặc trần kỹ thuật. Gió lạnh không thổi trực tiếp từ thân máy xuống phòng, mà được dẫn qua ống gió rồi phân phối ra không gian bằng các cửa gió cấp.

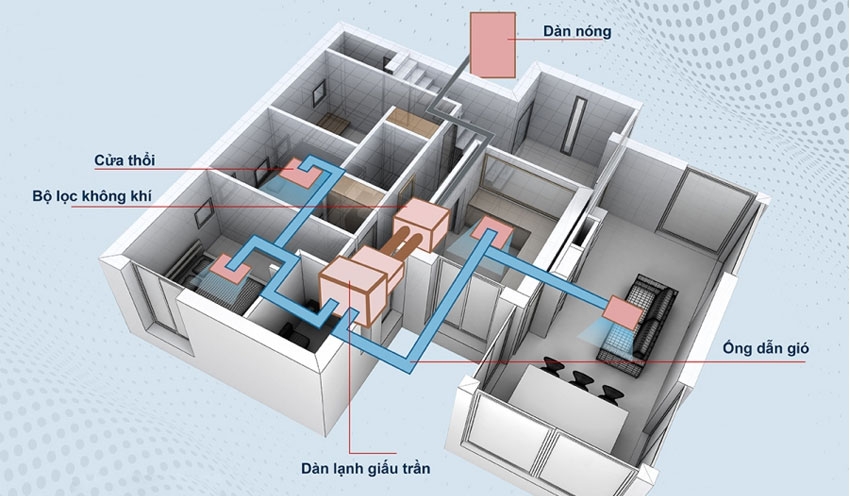

Hệ thống này thường gồm dàn nóng, dàn lạnh giấu trần, ống đồng, dây điện, dây tín hiệu, ống gió, cửa gió cấp, cửa gió hồi, đường thoát nước ngưng và bộ điều khiển. Tùy công trình, máy có thể dùng cho một phòng lớn hoặc nhiều khu vực nhỏ trong cùng một không gian.

Dòng máy này phù hợp với căn hộ cao cấp, biệt thự, văn phòng, showroom, nhà hàng, khách sạn hoặc các khu vực yêu cầu tính thẩm mỹ cao. Người dùng chỉ nhìn thấy cửa gió trên trần, còn dàn lạnh được che bên trong nên không gian gọn và đẹp hơn.

Cấu tạo chính của điều hòa âm trần nối ống gió

Để hiểu nguyên lý hoạt động, trước tiên cần nắm các bộ phận chính trong hệ thống. Mỗi bộ phận có một vai trò riêng và cần phối hợp đúng kỹ thuật.

Dàn lạnh giấu trần

Dàn lạnh là bộ phận được lắp trong trần, có nhiệm vụ làm lạnh không khí. Bên trong dàn lạnh thường có dàn trao đổi nhiệt, quạt gió, máng nước ngưng, cảm biến, bo mạch và lưới lọc tùy thiết kế.

Khi máy hoạt động, quạt dàn lạnh hút không khí hồi từ phòng đi qua dàn trao đổi nhiệt. Không khí sau khi được làm lạnh sẽ được đẩy vào hệ thống ống gió để cấp lại cho phòng.

Dàn nóng

Dàn nóng thường được đặt ngoài trời, ban công, logia, sân thượng hoặc khu kỹ thuật. Bộ phận này có nhiệm vụ thải nhiệt ra môi trường bên ngoài và hỗ trợ chu trình tuần hoàn môi chất lạnh.

Trong dàn nóng có các bộ phận như máy nén, quạt dàn nóng, dàn trao đổi nhiệt và bo mạch điều khiển. Nếu dàn nóng đặt ở vị trí bí gió hoặc tản nhiệt kém, hiệu quả làm mát của toàn hệ thống sẽ giảm.

Ống đồng và môi chất lạnh

Ống đồng là đường kết nối giữa dàn nóng và dàn lạnh. Bên trong ống đồng là môi chất lạnh, thường được gọi là gas lạnh. Môi chất này tuần hoàn trong hệ thống để hấp thụ nhiệt trong phòng và thải nhiệt ra ngoài.

Ống đồng cần được chọn đúng kích thước, bọc bảo ôn cẩn thận và thi công đúng giới hạn chiều dài theo khuyến nghị của nhà sản xuất. Nếu lắp sai, máy có thể làm lạnh kém, hao điện hoặc báo lỗi.

Ống gió, cửa gió cấp và cửa gió hồi

Ống gió là đường dẫn không khí lạnh từ dàn lạnh đến các cửa gió cấp. Cửa gió cấp là nơi gió lạnh thổi ra phòng. Cửa gió hồi là nơi không khí trong phòng quay về dàn lạnh để tiếp tục được xử lý.

Đây là điểm khác biệt lớn của điều hòa âm trần nối ống gió so với máy cassette hoặc máy treo tường. Nhờ hệ thống ống gió, người thiết kế có thể bố trí cửa gió linh hoạt theo nội thất và nhu cầu sử dụng.

Đường thoát nước ngưng

Khi không khí nóng ẩm đi qua dàn lạnh, hơi ẩm trong không khí sẽ ngưng tụ thành nước. Lượng nước này được hứng vào máng nước ngưng và dẫn ra ngoài qua đường thoát nước.

Nếu đường thoát nước sai độ dốc, bị tắc, võng hoặc bơm nước ngưng hoạt động kém, máy có thể bị chảy nước lên trần. Vì vậy, thoát nước ngưng là phần rất quan trọng trong hệ nối ống gió.

Nguyên lý điều hòa âm trần nối ống gió

Nguyên lý hoạt động của điều hòa âm trần nối ống gió có thể hiểu theo 2 phần chính: chu trình làm lạnh bằng môi chất lạnh và chu trình tuần hoàn không khí qua ống gió.

Không khí trong phòng được hút về dàn lạnh

Khi máy chạy, quạt dàn lạnh tạo lực hút để đưa không khí nóng trong phòng về dàn lạnh thông qua cửa gió hồi. Không khí hồi thường chứa nhiệt, hơi ẩm, bụi mịn và mùi trong không gian sử dụng.

Cửa gió hồi cần được bố trí hợp lý để không khí tuần hoàn tốt. Nếu hồi gió kém, dàn lạnh không nhận đủ không khí, hệ thống có thể làm mát chậm, gió yếu hoặc hoạt động không ổn định.

Không khí đi qua dàn trao đổi nhiệt để được làm lạnh

Sau khi được hút về, không khí đi qua dàn trao đổi nhiệt của dàn lạnh. Tại đây, môi chất lạnh trong dàn bay hơi sẽ hấp thụ nhiệt từ luồng không khí đi qua.

Kết quả là nhiệt độ không khí giảm xuống, hơi ẩm một phần ngưng tụ thành nước và chảy xuống máng nước ngưng. Vì vậy, khi điều hòa hoạt động bình thường, luôn có nước ngưng sinh ra tại dàn lạnh.

Gió lạnh được đẩy qua ống gió đến cửa gió cấp

Không khí sau khi được làm lạnh sẽ được quạt dàn lạnh đẩy vào hệ thống ống gió. Từ đó, gió lạnh đi đến các cửa gió cấp và thổi ra phòng theo vị trí đã thiết kế.

Nếu ống gió được tính đúng kích thước, ít rò gió và bọc bảo ôn tốt, luồng gió sẽ ổn định, ít thất thoát lạnh và hạn chế đọng sương. Ngược lại, nếu ống gió quá dài, quá nhỏ hoặc nhiều đoạn gấp, gió có thể yếu và gây tiếng ồn.

Môi chất lạnh mang nhiệt ra dàn nóng

Trong quá trình làm lạnh, môi chất lạnh hấp thụ nhiệt tại dàn lạnh rồi được máy nén đưa về dàn nóng. Tại dàn nóng, nhiệt được thải ra môi trường bên ngoài nhờ quạt và dàn trao đổi nhiệt ngoài trời.

Sau khi thải nhiệt, môi chất lạnh tiếp tục quay lại dàn lạnh để lặp lại chu trình. Đây là nguyên lý cơ bản giúp điều hòa lấy nhiệt trong phòng và đưa nhiệt ra bên ngoài.

Nước ngưng được dẫn ra ngoài qua đường thoát nước

Trong quá trình làm lạnh, hơi ẩm trong không khí ngưng tụ thành nước tại dàn lạnh. Nước này chảy xuống máng nước ngưng, sau đó thoát ra ngoài bằng ống thoát nước hoặc bơm nước ngưng nếu công trình cần hỗ trợ.

Nếu hệ thống thoát nước hoạt động tốt, người dùng sẽ không thấy nước nhỏ trong phòng. Nếu thoát nước kém, nước có thể tràn máng, thấm trần hoặc nhỏ xuống khu vực cửa gió.

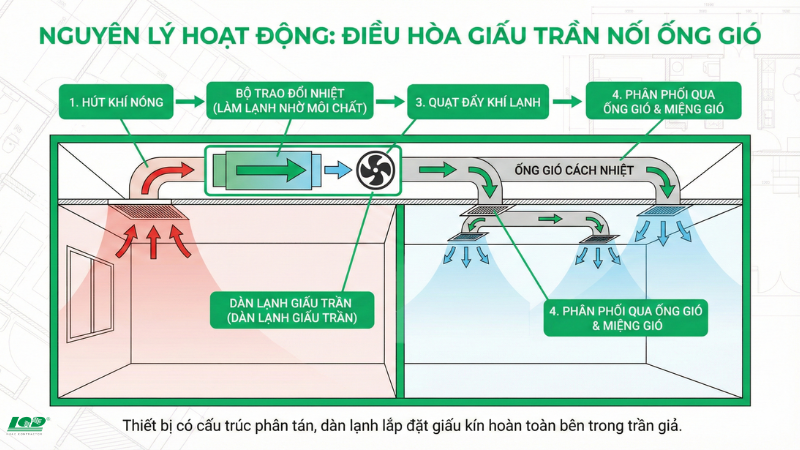

Đường đi của gió trong hệ điều hòa âm trần nối ống gió

Đường đi của gió trong hệ nối ống gió thường theo vòng tuần hoàn khép kín trong không gian sử dụng. Không khí nóng trong phòng được hút về, làm lạnh, rồi cấp lại vào phòng.

Có thể hiểu đơn giản như sau:

• Không khí nóng trong phòng đi vào cửa gió hồi.

• Không khí đi qua lưới lọc và dàn lạnh.

• Dàn lạnh làm giảm nhiệt độ không khí.

• Quạt đẩy gió lạnh vào ống gió.

• Gió lạnh đi qua cửa gió cấp và thổi ra phòng.

• Không khí trong phòng tiếp tục tuần hoàn lại về cửa gió hồi.

Để hệ thống hoạt động hiệu quả, cửa gió cấp và cửa gió hồi không nên đặt quá gần nhau. Nếu đặt sai, gió lạnh vừa thổi ra đã bị hút về dàn lạnh, khiến phòng làm mát không đều.

Vì sao điều hòa âm trần nối ống gió làm mát đều và thẩm mỹ hơn?

Điều hòa âm trần nối ống gió được đánh giá cao về thẩm mỹ vì dàn lạnh được giấu trên trần. Trong phòng chỉ còn các cửa gió, có thể thiết kế theo phong cách nội thất như cửa gió khe dài, cửa gió nan thẳng hoặc cửa gió khuếch tán.

Về khả năng làm mát, hệ thống có thể phân phối gió đến nhiều vị trí thay vì chỉ thổi từ một điểm cố định. Điều này giúp không gian rộng hoặc phòng có bố cục phức tạp dễ đạt độ mát đồng đều hơn.

Tuy nhiên, khả năng làm mát đều chỉ đạt tốt khi thiết kế đúng. Nếu cửa gió bố trí sai, ống gió quá dài, hồi gió kém hoặc chọn sai công suất, hệ thống vẫn có thể bị gió yếu, lạnh không đều hoặc tốn điện.

Các yếu tố ảnh hưởng đến nguyên lý vận hành thực tế

Dù nguyên lý cơ bản giống nhau, hiệu quả vận hành thực tế của điều hòa âm trần nối ống gió phụ thuộc vào nhiều yếu tố thiết kế và thi công.

Công suất máy

Công suất máy cần phù hợp với diện tích, chiều cao trần, hướng nắng, số người sử dụng và tải nhiệt trong phòng. Nếu công suất quá nhỏ, máy chạy lâu nhưng không đủ mát. Nếu công suất quá lớn, chi phí đầu tư cao và dễ gây lạnh nhanh nhưng chưa chắc tối ưu cảm giác sử dụng.

Thiết kế ống gió

Ống gió cần được tính theo lưu lượng gió và bố trí hợp lý. Nếu ống quá nhỏ, quá dài, gấp khúc nhiều hoặc rò gió, luồng gió cấp ra phòng sẽ yếu và không đều.

Cửa gió cấp và cửa gió hồi

Vị trí cửa gió quyết định hướng gió và khả năng tuần hoàn không khí. Cửa gió cấp nên đặt để gió lan đều vào không gian sử dụng, tránh thổi trực tiếp vào người ngồi hoặc nằm lâu. Cửa gió hồi cần đủ thoáng để không khí quay về dàn lạnh dễ dàng.

Bảo ôn ống gió và ống đồng

Bảo ôn giúp hạn chế thất thoát lạnh và tránh đọng sương trên đường ống. Nếu bảo ôn kém, hệ thống có thể bị mất lạnh, đọng nước trên trần hoặc gây ẩm mốc.

Dàn nóng và khả năng tản nhiệt

Dàn nóng cần đặt ở nơi thoáng gió, không bị che kín và dễ bảo trì. Nếu dàn nóng tản nhiệt kém, máy nén phải hoạt động nặng hơn, hiệu quả làm lạnh giảm và điện năng tiêu thụ tăng.

Những lỗi thường gặp khi hệ thống vận hành không đúng nguyên lý

Khi hệ thống không được thiết kế hoặc thi công đúng, nguyên lý tuần hoàn gió và trao đổi nhiệt sẽ bị ảnh hưởng. Một số lỗi thường gặp gồm:

• Gió yếu do ống gió quá dài, quá nhỏ hoặc bị rò gió.

• Phòng lâu mát do công suất máy không đủ hoặc hồi gió kém.

• Tiếng ồn lớn do tốc độ gió cao, ống gió rung hoặc cửa gió không phù hợp.

• Đọng sương ở cửa gió hoặc trần do bảo ôn kém.

• Chảy nước do đường thoát nước ngưng sai độ dốc hoặc bị tắc.

• Máy làm lạnh kém do dàn nóng tản nhiệt kém hoặc thiếu gas.

• Khó bảo trì do thiếu cửa thăm trần tại vị trí dàn lạnh.

Các lỗi này không chỉ ảnh hưởng đến khả năng làm mát mà còn có thể làm giảm tuổi thọ thiết bị và gây hư hại trần nội thất.

Lưu ý để hệ thống hoạt động hiệu quả và bền hơn

Để điều hòa âm trần nối ống gió hoạt động đúng nguyên lý và ổn định lâu dài, cần chú ý từ khâu thiết kế, lắp đặt đến sử dụng và bảo dưỡng.

Một số lưu ý quan trọng gồm:

• Tính công suất theo tải nhiệt thực tế, không chỉ theo diện tích.

• Thiết kế ống gió đúng lưu lượng, hạn chế gấp khúc và rò gió.

• Bố trí cửa gió cấp, cửa gió hồi hợp lý.

• Bọc bảo ôn đầy đủ cho ống gió và ống đồng.

• Thiết kế đường thoát nước ngưng đúng độ dốc.

• Chừa cửa thăm để vệ sinh và bảo trì dàn lạnh.

• Đặt dàn nóng ở vị trí thoáng, dễ tản nhiệt.

• Vệ sinh lưới lọc, cửa gió và dàn lạnh định kỳ.

Nếu công trình đang trong giai đoạn thiết kế nội thất, nên lên phương án điều hòa sớm để tránh vướng trần, đèn, tủ, rèm hoặc các hạng mục kỹ thuật khác.

DNA HVAC - Đơn vị tư vấn, thiết kế và lắp đặt điều hòa âm trần nối ống gió tại Hà Nội

DNA HVAC là đơn vị tư vấn, thiết kế và thi công điều hòa âm trần nối ống gió cho căn hộ, biệt thự, văn phòng, showroom, nhà hàng, khách sạn và nhiều công trình thương mại tại Hà Nội. Với từng mặt bằng, DNA HVAC có thể hỗ trợ khảo sát, tính công suất, bố trí dàn lạnh, ống gió, cửa gió và đường thoát nước phù hợp.

Hiểu đúng nguyên lý điều hòa âm trần nối ống gió giúp chủ nhà và chủ đầu tư lựa chọn giải pháp phù hợp hơn, hạn chế lỗi gió yếu, ồn, đọng sương hoặc chảy nước sau khi lắp đặt. Quan trọng nhất là hệ thống cần được thiết kế và thi công đồng bộ ngay từ đầu.

Nếu bạn cần tư vấn thiết kế, lắp đặt hoặc kiểm tra hệ thống điều hòa âm trần nối ống gió tại Hà Nội, có thể liên hệ DNA HVAC để được hỗ trợ khảo sát và đề xuất phương án phù hợp.
