DAIKIN VAM-HVE • 500m³/h • HIGH STATIC PRESSURE

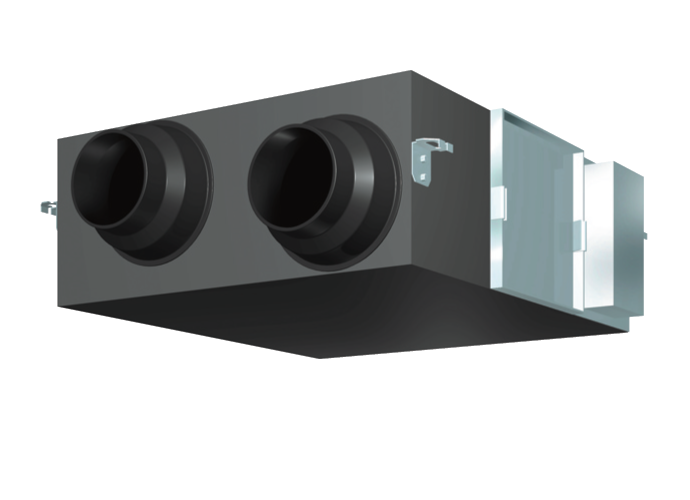

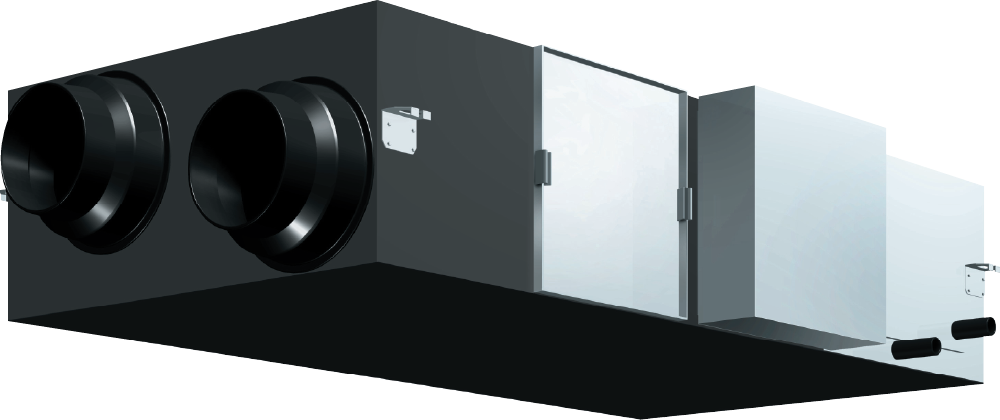

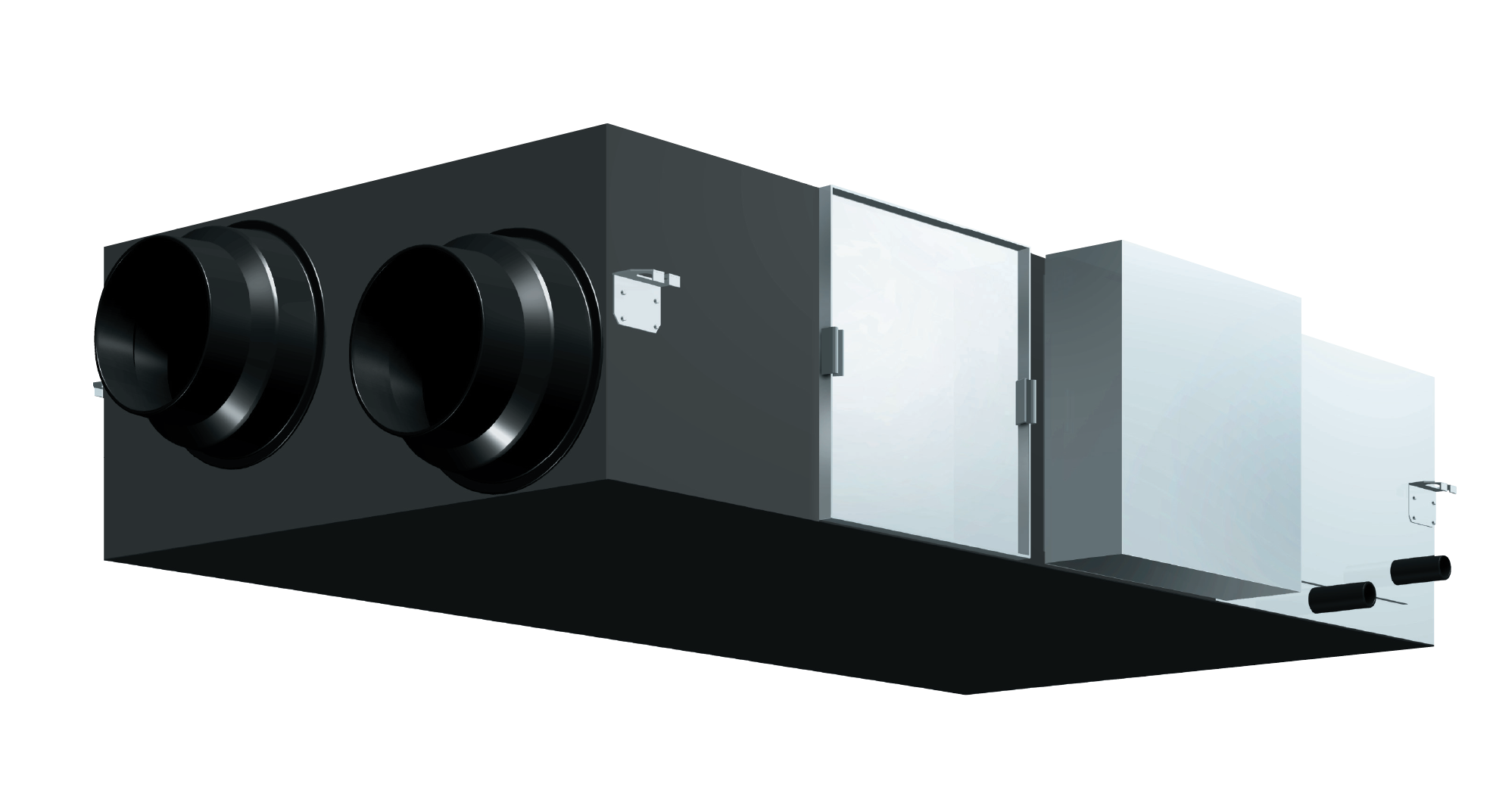

Daikin VAM500HVE – Máy Cấp Khí Tươi Thu Hồi Nhiệt 500m³/h
Thiết bị thông gió thu hồi nhiệt Daikin dành cho biệt thự, nhà phố lớn, văn phòng, showroom và công trình thương mại, nổi bật với lưu lượng 500m³/h, cột áp cao và khả năng tích hợp sâu với hệ thống điều hòa Daikin.
Lưu lượng: 500 m³/h
Cột áp: Tới 190 Pa (@50Hz)
Cổ ống: Ø200 mm
Trọng lượng: 41 kg
Tính năng: Bypass • Fresh Up
Daikin VAM500HVE Là Thiết Bị Gì?
Daikin VAM500HVE là thiết bị thông gió thu hồi nhiệt công suất lớn (Heat Reclaim Ventilation - HRV/ERV) thuộc dòng máy cấp khí tươi thu hồi nhiệt Daikin VAM thế hệ HVE Series. Thiết bị đảm nhiệm chức năng cấp khí tươi ngoài trời và hút xả khí thải trong phòng bằng hệ thống quạt cơ khí âm trần, đồng thời trao đổi nhiệt toàn phần (gồm cả nhiệt hiện và nhiệt ẩn) qua lõi màng giấy đặc biệt chống cháy.
Theo tài liệu kỹ thuật từ Daikin, hệ VAM thu hồi năng lượng nhiệt bị thất thoát do thông gió, từ đó hạn chế biến động nhiệt độ phòng và giảm tải trực tiếp cho hệ thống máy cấp khí tươi thu hồi nhiệt kết hợp điều hòa không khí.
Thông Số Kỹ Thuật Daikin VAM500HVE
Bảng thông số kỹ thuật tiêu chuẩn của thiết bị theo Catalogue công bố từ Daikin (thông số tách biệt theo tần số 50Hz và 60Hz):
| Thông số kỹ thuật | Giá trị định mức (Catalogue Daikin VAM-HVE) |
|---|---|
| Mã sản phẩm (Model) | VAM500HVE |
| Nguồn điện hoạt động | 1 Pha, 220–240V / 220V, 50/60Hz |
| Lưu lượng gió (Rất cao / Cao / Thấp) | 500 / 500 / 470 m³/h (50Hz) • 500 / 500 / 420 m³/h (60Hz) |
| Áp suất tĩnh ngoài (ESP) | 165–190 / 140–175 / 124–155 Pa (50Hz) • 245 / 180 / 127 Pa (60Hz) |
| Đường kính ống kết nối | Ø200 mm |
| Kích thước thân máy (C × R × D) | 338 × 832 × 973 mm |
| Khối lượng thiết bị | 41 kg |
| Loại quạt / Vỏ máy | Quạt lồng sóc Sirocco • Vỏ thép tráng kẽm chống gỉ |
| Vật liệu lõi trao đổi nhiệt | Màng giấy đặc biệt chống cháy tiêu chuẩn Daikin |
| Bộ lọc khí tiêu chuẩn | Lớp sợi tổng hợp phủ đa hướng (Lọc thô Pre-Filter) |
| Bộ điều khiển tương thích | Daikin BRC1H62W (Màu trắng) / BRC1H62K (Màu đen) |
Lưu Lượng 500m³/h – Phù Hợp Hệ Khí Tươi Trung Bình Đến Lớn
CHẾ ĐỘ RẤT CAO (EXTRA HIGH)
500 m³/h
ESP: 165–190 Pa (50Hz) • 245 Pa (60Hz)
Độ ồn: 36–37 dB(A) • Điện năng: 296–326 W
CHẾ ĐỘ CAO (HIGH)
500 m³/h
ESP: 140–175 Pa (50Hz) • 180 Pa (60Hz)
Độ ồn: 35–36 dB(A) • Điện năng: 248–261 W
CHẾ ĐỘ THẤP (LOW)
470 m³/h (50Hz)
ESP: 124–155 Pa (50Hz) • 127 Pa (60Hz)
Độ ồn: 32–34 dB(A) • Điện năng: 223–233 W
VAM500HVE phù hợp với những công trình nào?
🏡 Biệt thự & Nhà phố diện tích lớn
🏢 Văn phòng công ty (16–20 người)
👥 Phòng họp & Hội thảo 15–20 người
🏬 Showroom trưng bày sản phẩm
🍽 Nhà hàng ẩm thực & Phòng VIP
🏨 Khách sạn & Khu dịch vụ thương mại
Cột Áp Cao – USP Cực Kỳ Mạnh Mẽ Của Daikin VAM500HVE
Ưu thế kỹ thuật vượt trội của VAM500HVE là mức áp suất tĩnh ngoài đạt tới 165–190 Pa ở chế độ Rất Cao (tại tần số 50Hz) và đạt 245 Pa (tại 60Hz). Cột áp mạnh mẽ này giúp thiết bị làm việc tối ưu trong các hệ thống phân phối gió phức tạp:
- Tuyến ống gió chính Ø200mm đi dài, luồn lách qua nhiều dầm bê tông và trần giật cấp.
- Hệ thống chia nhiều nhánh rẽ (Box chia gió, tê, côn thu) cấp/hồi đồng thời cho 4–5 phòng.
- Nhiều khúc cua chuyển hướng (co 90°, cút 45°) gây sụt giảm áp suất tĩnh lớn.
- Trở lực tại các van điều chỉnh lưu lượng VCD, van ngăn mùi một chiều NRD.
- Tổn thất áp lực khi bổ sung thêm hộp tiêu âm giảm ồn hoặc phin lọc bụi mịn PM2.5 tùy chọn.
📐 GÓC KỸ THUẬT TỪ KỸ SƯ DNA HVAC
VAM500HVE không chỉ sở hữu lưu lượng lớn 500 m³/h mà còn có cột áp rất cao. Đội ngũ kỹ thuật Cơ Điện Lạnh DNA luôn tính toán thủy lực chi tiết và đối chiếu trên đường đặc tính quạt (P-Q Curve) của Daikin để đảm bảo lưu lượng gió thực tế tại các miệng cấp đạt chuẩn 100%.
Hiệu Suất Thu Hồi Nhiệt & Trao Đổi Enthalpy Của VAM500HVE
Các chỉ số trao đổi năng lượng được công bố chính xác theo tiêu chuẩn thử nghiệm JIS B8628:2017:
Hiệu Suất Trao Đổi Nhiệt Độ (Temperature):
• Chế độ Làm lạnh (Rất cao / Cao / Thấp): 61.5% / 61.5% / 63% (50Hz)
• Chế độ Sưởi ấm (Rất cao / Cao / Thấp): 80% / 80% / 81.5% (50Hz)
Hiệu Suất Trao Đổi Enthalpy Toàn Phần:
• Chế độ Làm lạnh (Rất cao / Cao / Thấp): 61.5% / 61.5% / 64% (50Hz)
• Chế độ Sưởi ấm (Rất cao / Cao / Thấp): 71% / 71% / 72.5% (50Hz)
Công Nghệ Trao Đổi Nhiệt Toàn Phần Của Daikin VAM
KHÔNG KHÍ NGOÀI TRỜI (OA) ──► [ LÕI TRAO ĐỔI VAM ] ──► (SA) CẤP VÀO PHÒNG
⇅
[ TRAO ĐỔI NHIỆT + ĐỘ ẨM ]
⇅
KHÍ Ô NHIỄM TRONG PHÒNG (RA) ──► [ LÕI TRAO ĐỔI VAM ] ──► (EA) THẢI RA NGOÀI
Lõi trao đổi nhiệt Daikin VAM thu hồi đồng thời cả nhiệt độ (nhiệt hiện) và độ ẩm (nhiệt ẩn). Khí tươi nóng ẩm ngoài trời khi đi qua lõi sẽ truyền bớt nhiệt lượng và độ ẩm cho luồng khí thải mát lạnh từ trong phòng xả ra, giúp hạ nhiệt sơ bộ không khí trước khi cấp vào phòng mà không làm biến động nhiệt độ điều hòa.
Chế Độ Bypass & Tính Năng Fresh Up Trên VAM500HVE
🔄 Chế Độ Bypass Tự Động
Hệ thống tự động chuyển đường gió đi thẳng không qua lõi trao đổi nhiệt khi nhiệt độ ngoài trời mát mẻ dễ chịu, tận dụng nguồn khí mát tự nhiên để làm mát phòng mà không tốn tải điều hòa.
⚡ Tính Năng Fresh Up Kiểm Soát Áp Suất
• Tăng gió cấp (Áp suất dương): Hạn chế bụi bẩn, phấn hoa, mùi ô nhiễm bên ngoài xâm nhập qua khe cửa.
• Tăng gió thải (Áp suất âm): Ngăn mùi hôi, ẩm mốc lan sang các phòng sinh hoạt khác.
Liên Động Điều Hòa Daikin & Chức Năng Vận Hành Nâng Cao
- Điều khiển liên động thông minh: VAM500HVE kết nối trực tiếp với hệ thống điều hòa Daikin (VRV, SkyAir, Multi) để bật/tắt đồng bộ theo nhu cầu sử dụng thực tế.
- Chức năng làm lạnh trước / sưởi ấm trước (Pre-cool/Pre-heat): Khi điều hòa mới khởi động, VAM tự động trì hoãn việc cấp gió tươi trong thời gian cài đặt để phòng nhanh đạt nhiệt độ mong muốn mà không bị sốc nhiệt ngoài trời.
- Hoạt động làm mát vào ban đêm (Nighttime Free Cooling): Tận dụng không khí mát ban đêm để thải bớt nhiệt lượng tích tụ trong nhà sau một ngày nắng nóng, giảm tải rõ rệt cho điều hòa vào sáng hôm sau.
Điều Khiển Lưu Lượng Tự Động Theo Nồng Độ CO₂ Tới 7 Cấp
*Lưu ý minh bạch: Cảm biến CO₂ là phụ kiện tùy chọn (Mã BRYC24A65M theo Catalogue), không tích hợp sẵn mặc định trong thân máy.
Khi kết nối cùng cảm biến CO₂ và bộ điều khiển tương thích, máy có khả năng tự động điều chỉnh 7 giai đoạn lưu lượng quạt theo nồng độ CO₂ thực tế trong phòng: khi phòng vắng người, máy giảm quạt để tiết kiệm điện; khi phòng đông người, máy tự động tăng tốc cấp khí tươi kịp thời.
Bộ Lọc Khí & Phụ Kiện Lọc PM2.5 Tùy Chọn
⚠️ THÔNG BÁO MINH BẠCH TỪ CATALOGUE DAIKIN:
Cấu hình tiêu chuẩn theo máy chỉ gồm Lớp lọc sợi phủ đa hướng (Lọc thô). Phin lọc bụi mịn PM2.5 là phụ kiện đặt mua riêng.
Mã BAF249A500:
Phin lọc hiệu suất cao lọc bụi mịn PM2.5 chuyên dụng cho model VAM500HVE.
Mã BAF249A500C:
Phin lọc PM2.5 tích hợp lớp Carbon hoạt tính khử mùi và lọc độc.
Độ Ồn Vận Hành & Mức Tiêu Thụ Điện Năng
Độ Ồn Vận Hành (Chế độ trao đổi nhiệt):
• Rất cao: 36–37 dB(A) (50Hz) • 38.5 dB(A) (60Hz)
• Cao: 35–36 dB(A) (50Hz) • 35 dB(A) (60Hz)
• Thấp: 32–34 dB(A) (50Hz) • 31 dB(A) (60Hz)
Công Suất Tiêu Thụ Điện (Chế độ trao đổi nhiệt):
• Rất cao: 296–326 W (50Hz) • 390 W (60Hz)
• Cao: 248–261 W (50Hz) • 329 W (60Hz)
• Thấp: 223–233 W (50Hz) • 268 W (60Hz)
Bộ Điều Khiển Chuẩn Daikin BRC1H62W / BRC1H62K
Cấu Hình Chuẩn: Daikin VAM500HVE + Điều Khiển Madoka BRC1H62W/K
Điều khiển cao cấp Madoka thiết kế mặt tròn sang trọng với 2 tùy chọn màu: BRC1H62W (Màu trắng) và BRC1H62K (Màu đen). Hỗ trợ chuyển chế độ Auto/Heat Exchange/Bypass, điều chỉnh lưu lượng quạt, kích hoạt Fresh up, hiển thị nồng độ CO₂ và nhiệt độ khí ngoài trời OA.
*Lưu ý: Bộ điều khiển là phụ kiện bán rời theo tiêu chuẩn Daikin, cần thể hiện rõ trong báo giá.
So Sánh VAM500HVE Với Các Model Cùng VAM-HVE Series
| Model Sản Phẩm | Lưu Lượng Gió Max | Cổ Ống Kết Nối | Khối Lượng Máy | Khuyến Nghị Ứng Dụng |
|---|---|---|---|---|
| VAM150HVE | 150 m³/h | Ø100 mm | 22 kg | Phòng ngủ, căn hộ nhỏ, phòng làm việc cá nhân |
| VAM250HVE | 250 m³/h | Ø150 mm | 22 kg | Căn hộ 2 phòng ngủ, văn phòng 8–10 người |
| VAM350HVE | 350 m³/h | Ø150 mm | 31 kg | Nhà phố, căn hộ lớn, văn phòng 12–15 người |
| VAM500HVE (Model này) | 500 m³/h | Ø200 mm | 41 kg | Biệt thự, văn phòng lớn, showroom, phòng họp 20 người |
VAM500HVE và VAM350HVE khác nhau như thế nào?
Trong khi VAM350HVE (350 m³/h, Ø150mm, 31 kg) tối ưu cho không gian vừa, VAM500HVE (500 m³/h, Ø200mm, 41 kg) cung cấp lượng gió dồi dào hơn và cột áp tới 190 Pa, đáp ứng trọn vẹn cho các hệ thống gom nhiều nhánh phòng cấp/hút độc lập.
Cách Tính Toán Xem VAM500HVE Có Đủ Cho Công Trình Không?
1. Tính theo số người (Q = N × q)
Với tiêu chuẩn văn phòng / biệt thự q = 25–30 m³/h/người, máy 500 m³/h đáp ứng hoàn hảo cho không gian từ 16 đến 20 người sinh hoạt liên tục.
2. Tính theo thể tích (Q = V × ACH)
Với không gian phòng khách lớn hoặc văn phòng thể tích 200 m³ yêu cầu trao đổi 2.5 lần/giờ (ACH = 2.5) → Q = 500 m³/h → VAM500HVE đáp ứng chuẩn xác 100%.
Hệ Thống 500m³/h Nên Thiết Kế Đường Ống Như Thế Nào?
Với lưu lượng gió lớn 500 m³/h, nếu kỹ thuật chọn tiết diện đường ống quá nhỏ sẽ làm vận tốc gió tăng cao đột biến, gây tiếng rít ồn và làm sụt giảm lưu lượng thực tế. Kỹ sư DNA luôn tuân thủ quy trình tính toán: Lưu lượng (Q) → Vận tốc thiết kế (< 3.5 m/s) → Tiết diện ống chính xác (không lấy kích thước cổ máy Ø200mm làm kích thước cố định cho toàn tuyến ống nhánh).
Một Hệ Thống Daikin VAM500HVE Hoàn Chỉnh Gồm Những Gì?
✔️ Máy chính Daikin VAM500HVE (41 kg)
✔️ Điều khiển Madoka BRC1H62W/K
✔️ Tuyến ống gió cấp (SA) & Hồi (RA) Ø200mm
✔️ Tuyến ống gió ngoài trời (OA & EA) Ø200mm
✔️ Bảo ôn cách nhiệt chống đọng sương
✔️ Hệ thống van gió VCD / NRD
✔️ Miệng gió cấp & hút khuếch tán
✔️ Cửa lấy gió & Chụp chắn mưa Inox ngoài trời
✔️ Phin lọc PM2.5 BAF249A500/C (tùy chọn)
✔️ Cảm biến CO₂ BRYC24A65M (tùy chọn)
✔️ Hộp tiêu âm giảm ồn (tùy chọn)
Lưu Ý Kỹ Thuật Khi Thiết Kế & Lắp Đặt VAM500HVE
- Kiểm tra kết cấu treo máy (41 kg): Sử dụng ty treo Ø10mm gia cố chắc chắn vào dầm/sàn bê tông với đệm cao su chống rung.
- Tính toán cột áp đường ống Ø200mm: Đảm bảo tổn thất áp suất của mạng ống không vượt quá dải áp suất 165–190 Pa của máy.
- Bảo ôn tuyến ống ngoài trời (OA & EA): Bọc cách nhiệt toàn bộ để chống hiện tượng ngưng tụ đọng sương làm ẩm mốc trần thạch cao.
- Khoảng cách cửa lấy gió (OA) và xả thải (EA): Cách nhau tối thiểu 2.0m để chống hút ngược khí ô nhiễm.
- Chừa lỗ thăm trần bảo trì: Kích thước tối thiểu 450×450mm hoặc 600×600mm ngay dưới máy để tháo rút vệ sinh lõi VAM và phin lọc định kỳ.
Báo Giá Daikin VAM500HVE + Điều Khiển Madoka Chính Hãng
Giá bán thiết bị chính hãng phụ thuộc vào chính sách phân phối theo thời điểm của Daikin. DNA HVAC hỗ trợ:
- Cung cấp thiết bị chính hãng 100% kèm chứng chỉ CO/CQ và bảo hành chính hãng Daikin.
- Khảo sát mặt bằng, tính lưu lượng và bóc tách dự toán (BOQ) trọn gói vật tư ống gió + tùy chọn lọc PM2.5 / Cảm biến CO₂.
👉 Quý khách vui lòng gửi bản vẽ mặt bằng hoặc thông số phòng để nhận bảng chào giá ưu đãi nhất!
Tài Liệu Kỹ Thuật & Catalogue Daikin VAM500HVE
DNA HVAC sẵn sàng cung cấp bộ tài liệu kỹ thuật chính hãng phục vụ thiết kế và nghiệm thu:
📄 Catalogue Daikin VAM-HVE Series 📐 Bản vẽ kích thước CAD chi tiết 📈 Biểu đồ đường đặc tính P-Q 🛠 Hướng dẫn lắp đặt & liên động điều hòa (Manual)
Câu Hỏi Thường Gặp (FAQs)
Q: VAM500HVE có lưu lượng và cột áp bao nhiêu?
A: Lưu lượng định mức tối đa 500 m³/h và cột áp tĩnh đạt tới 165–190 Pa (50Hz) / 245 Pa (60Hz) ở chế độ Rất Cao.
Q: Đường kính cổ ống kết nối của máy là bao nhiêu?
A: Máy sử dụng cổ ống đường kính tiêu chuẩn Ø200 mm.
Q: VAM500HVE có thu hồi độ ẩm không?
A: Có. Lõi VAM là hệ thống trao đổi nhiệt toàn phần, thu hồi đồng thời cả nhiệt hiện (nhiệt độ) và nhiệt ẩn (độ ẩm).
Q: Máy có sẵn cảm biến CO₂ và phin lọc PM2.5 không?
A: Không. Đây là 2 phụ kiện tùy chọn mở rộng (BAF249A500/C cho PM2.5 và module cảm biến CO₂ BRYC24A65M).
Q: VAM500HVE sử dụng bộ điều khiển nào?
A: Điều khiển tiêu chuẩn khuyến nghị là dòng Madoka BRC1H62W (Trắng) hoặc BRC1H62K (Đen).
Q: Máy có liên động với điều hòa Daikin được không?
A: Có. VAM500HVE hỗ trợ kết nối liên động và đồng bộ bật/tắt cùng hệ thống điều hòa Daikin VRV, SkyAir hoặc Multi.
