DAIKIN VAM-HVE • 350m³/h • HIGH STATIC PRESSURE

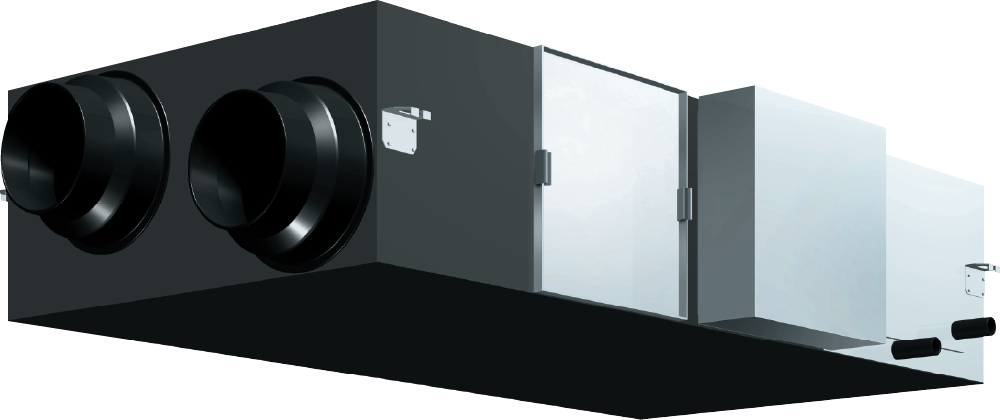

Daikin VAM350HVE – Máy Cấp Khí Tươi Thu Hồi Nhiệt 350m³/h
Thiết bị thông gió thu hồi nhiệt Daikin dành cho căn hộ lớn, nhà phố, biệt thự, văn phòng và công trình cần lưu lượng khoảng 350m³/h, nổi bật với khả năng thu hồi nhiệt toàn phần và cột áp cao cho hệ thống ống gió.
Lưu lượng: 350 m³/h
Cột áp: Tới 185 Pa (@50Hz)
Cổ ống: Ø150 mm
Trọng lượng: 31 kg
Tính năng: Bypass • Fresh Up
Daikin VAM350HVE Là Thiết Bị Gì?
Daikin VAM350HVE là thiết bị thông gió thu hồi nhiệt (Heat Reclaim Ventilation - HRV/ERV) thuộc dòng máy cấp khí tươi thu hồi nhiệt Daikin VAM thế hệ HVE Series. Thiết bị đảm nhiệm chức năng cấp khí tươi ngoài trời và hút xả khí thải trong phòng bằng hệ thống quạt cơ khí âm trần, đồng thời trao đổi nhiệt toàn phần (gồm cả nhiệt hiện và nhiệt ẩn) qua lõi màng giấy đặc biệt chống cháy.
Theo tài liệu kỹ thuật từ Daikin, hệ VAM thu hồi năng lượng nhiệt bị thất thoát do thông gió, từ đó hạn chế biến động nhiệt độ phòng và giảm tải trực tiếp cho hệ thống máy cấp khí tươi thu hồi nhiệt kết hợp điều hòa không khí.
Thông Số Kỹ Thuật Daikin VAM350HVE
Bảng thông số kỹ thuật tiêu chuẩn của thiết bị theo Catalogue công bố từ Daikin (thông số tách biệt theo tần số 50Hz và 60Hz):
| Thông số kỹ thuật | Giá trị định mức (Catalogue Daikin VAM-HVE) |
|---|---|
| Mã sản phẩm (Model) | VAM350HVE |
| Nguồn điện hoạt động | 1 Pha, 220–240V / 220V, 50/60Hz |
| Lưu lượng gió (Rất cao / Cao / Thấp) | 350 / 350 / 275 m³/h (50Hz) • 350 / 350 / 235 m³/h (60Hz) |
| Áp suất tĩnh ngoài (ESP) | 170–185 / 145–165 / 90–102 Pa (50Hz) • 230 / 80 / 36 Pa (60Hz) |
| Đường kính ống kết nối | Ø150 mm |
| Kích thước thân máy (C × R × D) | 306 × 800 × 879 mm |
| Khối lượng thiết bị | 31 kg |
| Loại quạt / Vỏ máy | Quạt lồng sóc Sirocco • Vỏ thép tráng kẽm chống gỉ |
| Vật liệu lõi trao đổi nhiệt | Màng giấy đặc biệt chống cháy tiêu chuẩn Daikin |
| Bộ lọc khí tiêu chuẩn | Lớp sợi tổng hợp phủ đa hướng (Lọc thô Pre-Filter) |
| Bộ điều khiển tương thích | Daikin BRC1H62W (Màu trắng) / BRC1H62K (Màu đen) |
Cột Áp Cao – Điểm Đáng Chú Ý Nhất Của Daikin VAM350HVE
Ưu thế kỹ thuật vượt trội nhất của model VAM350HVE chính là mức áp suất tĩnh ngoài cực cao lên tới 170–185 Pa ở chế độ Rất Cao (tại tần số 50Hz) và đạt 230 Pa (tại 60Hz). Cột áp mạnh mẽ này giúp thiết bị làm việc tối ưu trong các hệ thống phân phối gió phức tạp:
- Tuyến ống gió chính Ø150mm đi dài, luồn lách qua nhiều dầm bê tông và trần giật cấp.
- Hệ thống chia nhiều nhánh rẽ (Box chia gió, tê, côn thu) cấp/hồi đồng thời cho 3–4 phòng.
- Nhiều khúc cua chuyển hướng (co 90°, cút 45°) gây sụt giảm áp suất tĩnh lớn.
- Trở lực tại các van điều chỉnh lưu lượng VCD, van ngăn mùi một chiều NRD.
- Tổn thất áp lực khi bổ sung thêm hộp tiêu âm giảm ồn hoặc phin lọc bụi mịn PM2.5 tùy chọn.
📐 GÓC KỸ THUẬT TỪ KỸ SƯ DNA HVAC
Một máy 350 m³/h có cột áp cao sẽ phù hợp với mạng ống phức tạp hơn một model có lưu lượng danh định lớn hơn nhưng cột áp yếu. Đội ngũ kỹ thuật Cơ Điện Lạnh DNA luôn tính toán thủy lực chi tiết và đối chiếu trên đường đặc tính quạt (P-Q Curve) của Daikin để đảm bảo lưu lượng gió thực tế tại các miệng cấp đạt chuẩn 100%.
3 Cấp Lưu Lượng Gió Của VAM350HVE
CHẾ ĐỘ RẤT CAO (EXTRA HIGH)
350 m³/h
ESP: 170–185 Pa (50Hz) • 230 Pa (60Hz)
Độ ồn: 32–33 dB(A) • Điện năng: 178–193 W
CHẾ ĐỘ CAO (HIGH)
350 m³/h
ESP: 145–165 Pa (50Hz) • 80 Pa (60Hz)
Độ ồn: 30–31.5 dB(A) • Điện năng: 163–170 W
CHẾ ĐỘ THẤP (LOW)
275 m³/h (50Hz)
ESP: 90–102 Pa (50Hz) • 36 Pa (60Hz)
Độ ồn: 26.5–28.5 dB(A) • Điện năng: 132–142 W
VAM350HVE Phù Hợp Với Những Không Gian Nào?
Với công suất 350 m³/h kết hợp cột áp tĩnh 185 Pa, Daikin VAM350HVE được ứng dụng tối ưu cho các mô hình công trình:
🏡 Biệt thự & Nhà phố cao cấp
🏠 Căn hộ Duplex / Penthouse lớn
🛋 Phòng khách lớn liền phòng ăn
🏢 Văn phòng công ty (12–15 nhân sự)
👥 Phòng họp 10–12 người
🏬 Showroom & Cửa hàng dịch vụ
⚠️ Nguyên tắc tính toán: Không quy đổi cứng 350 m³/h ra một diện tích cố định. Kỹ sư phải tính toán theo số lượng người (25–30 m³/h/người), công năng sử dụng, thể tích phòng (ACH) và tổng trở lực tuyến ống.
Hiệu Suất Thu Hồi Nhiệt & Trao Đổi Enthalpy Của VAM350HVE
Các chỉ số trao đổi năng lượng được công bố chính xác theo tiêu chuẩn thử nghiệm JIS B8628:2017:
Hiệu Suất Trao Đổi Nhiệt Độ (Temperature):
• Chế độ Làm lạnh (Rất cao / Cao / Thấp): 65% / 65% / 70% (50/60Hz)
• Chế độ Sưởi ấm (Rất cao / Cao / Thấp): 79.5% / 79.5% / 81.5% (50Hz)
Hiệu Suất Trao Đổi Enthalpy Toàn Phần:
• Chế độ Làm lạnh (Rất cao / Cao / Thấp): 62.5% / 62.5% / 64.5% (50Hz)
• Chế độ Sưởi ấm (Rất cao / Cao / Thấp): 72% / 72% / 74.5% (50Hz)
Công Nghệ Trao Đổi Nhiệt Toàn Phần Của Daikin VAM
KHÔNG KHÍ NGOÀI TRỜI (OA) ──► [ LÕI TRAO ĐỔI VAM ] ──► (SA) CẤP VÀO PHÒNG
⇅
[ TRAO ĐỔI NHIỆT + ĐỘ ẨM ]
⇅
KHÍ Ô NHIỄM TRONG PHÒNG (RA) ──► [ LÕI TRAO ĐỔI VAM ] ──► (EA) THẢI RA NGOÀI
Lõi trao đổi nhiệt Daikin VAM thu hồi đồng thời cả nhiệt độ (nhiệt hiện) và độ ẩm (nhiệt ẩn). Khí tươi nóng ẩm ngoài trời khi đi qua lõi sẽ truyền bớt nhiệt lượng và độ ẩm cho luồng khí thải mát lạnh từ trong phòng xả ra, giúp hạ nhiệt sơ bộ không khí trước khi cấp vào phòng mà không làm biến động nhiệt độ điều hòa.
Chế Độ Bypass & Tính Năng Fresh Up Trên VAM350HVE
🔄 Chế Độ Bypass Tự Động
Hệ thống tự động chuyển đường gió đi thẳng không qua lõi trao đổi nhiệt khi nhiệt độ ngoài trời mát mẻ dễ chịu, tận dụng nguồn khí mát tự nhiên để làm mát phòng mà không tốn tải điều hòa.
⚡ Tính Năng Fresh Up Kiểm Soát Áp Suất
• Tăng gió cấp (Áp suất dương): Hạn chế bụi bẩn, phấn hoa, mùi ô nhiễm bên ngoài xâm nhập qua khe cửa.
• Tăng gió thải (Áp suất âm): Ngăn mùi hôi, ẩm mốc lan sang các phòng sinh hoạt khác.
Liên Động Điều Hòa Daikin & Chức Năng Vận Hành Nâng Cao
- Điều khiển liên động thông minh: VAM350HVE kết nối trực tiếp với hệ thống điều hòa Daikin (VRV, SkyAir, Multi) để bật/tắt đồng bộ theo nhu cầu sử dụng thực tế.
- Chức năng làm lạnh trước / sưởi ấm trước (Pre-cool/Pre-heat): Khi điều hòa mới khởi động, VAM tự động trì hoãn việc cấp gió tươi trong thời gian cài đặt để phòng nhanh đạt nhiệt độ mong muốn mà không bị sốc nhiệt ngoài trời.
- Hoạt động làm mát vào ban đêm (Nighttime Free Cooling): Tận dụng không khí mát ban đêm để thải bớt nhiệt lượng tích tụ trong nhà sau một ngày nắng nóng, giảm tải rõ rệt cho điều hòa vào sáng hôm sau.
Điều Khiển Lưu Lượng Tự Động Theo Nồng Độ CO₂
*Lưu ý minh bạch: Cảm biến CO₂ là phụ kiện tùy chọn (Mã BRYC24A35M theo Catalogue), không tích hợp sẵn mặc định trong thân máy.
Khi kết nối cùng cảm biến CO₂ và bộ điều khiển tương thích, máy có khả năng tự động điều chỉnh 7 giai đoạn lưu lượng quạt theo nồng độ CO₂ thực tế trong phòng: khi phòng vắng người, máy giảm quạt để tiết kiệm điện; khi phòng đông người, máy tự động tăng tốc cấp khí tươi kịp thời.
Bộ Lọc Khí & Phụ Kiện Lọc PM2.5 Tùy Chọn
⚠️ THÔNG BÁO MINH BẠCH TỪ CATALOGUE DAIKIN:
Cấu hình tiêu chuẩn theo máy chỉ gồm Lớp lọc sợi phủ đa hướng (Lọc thô). Phin lọc bụi mịn PM2.5 là phụ kiện đặt mua riêng.
Mã BAF249A350:
Phin lọc hiệu suất cao lọc bụi mịn PM2.5 chuyên dụng cho model VAM350HVE.
Mã BAF249A350C:
Phin lọc PM2.5 tích hợp lớp Carbon hoạt tính khử mùi và lọc độc.
Độ Ồn Vận Hành & Mức Tiêu Thụ Điện Năng
Độ Ồn Vận Hành (Chế độ trao đổi nhiệt):
• Rất cao: 32–33 dB(A) (50Hz) • 34.5 dB(A) (60Hz)
• Cao: 30–31.5 dB(A) (50Hz) • 27.5 dB(A) (60Hz)
• Thấp: 26.5–28.5 dB(A) (50Hz) • 22 dB(A) (60Hz)
Công Suất Tiêu Thụ Điện (Chế độ trao đổi nhiệt):
• Rất cao: 178–193 W (50Hz) • 231 W (60Hz)
• Cao: 163–170 W (50Hz) • 207 W (60Hz)
• Thấp: 132–142 W (50Hz) • 145 W (60Hz)
Bộ Điều Khiển Chuẩn Daikin BRC1H62W / BRC1H62K
Cấu Hình Chuẩn: Daikin VAM350HVE + Điều Khiển Madoka BRC1H62W/K
Điều khiển cao cấp Madoka thiết kế mặt tròn sang trọng với 2 tùy chọn màu: BRC1H62W (Màu trắng) và BRC1H62K (Màu đen). Hỗ trợ chuyển chế độ Auto/Heat Exchange/Bypass, điều chỉnh lưu lượng quạt, kích hoạt Fresh up, hiển thị nồng độ CO₂ và nhiệt độ khí ngoài trời OA.
*Lưu ý: Bộ điều khiển là phụ kiện bán rời theo tiêu chuẩn Daikin, cần thể hiện rõ trong báo giá.
So Sánh VAM350HVE Với Các Model Cùng VAM-HVE Series
| Model Sản Phẩm | Lưu Lượng Gió Max | Cổ Ống Kết Nối | Khối Lượng Máy | Khuyến Nghị Ứng Dụng |
|---|---|---|---|---|
| VAM150HVE | 150 m³/h | Ø100 mm | 22 kg | Phòng ngủ, căn hộ nhỏ, phòng làm việc cá nhân |
| VAM250HVE | 250 m³/h | Ø150 mm | 22 kg | Căn hộ 2 phòng ngủ, văn phòng 8–10 người |
| VAM350HVE (Model này) | 350 m³/h | Ø150 mm | 31 kg | Cột áp cao tới 185 Pa, tuyến ống dài nhiều nhánh |
| VAM500HVE | 500 m³/h | Ø200 mm | 34 kg | Biệt thự, văn phòng lớn, phòng họp 20 người |
Vì sao VAM350HVE là model có vị trí đẹp nhất trong dải công suất?
VAM350HVE sở hữu lưu lượng 350 m³/h vượt trội hơn model 250 m³/h, vẫn sử dụng cỡ ống Ø150mm thông dụng mà chưa cần chuyển sang cỡ ống Ø200mm như model 500 m³/h. Đặc biệt, mức cột áp cực đại 185 Pa giúp máy xử lý hoàn hảo các mặt bằng trần giật cấp phức tạp.
Cách Tính Toán Xem VAM350HVE Có Đủ Cho Công Trình Không?
1. Tính theo số người (Q = N × q)
Với tiêu chuẩn căn hộ / văn phòng q = 25–30 m³/h/người, máy 350 m³/h đáp ứng hoàn hảo cho không gian từ 12 đến 15 người sinh hoạt liên tục.
2. Tính theo thể tích (Q = V × ACH)
Với không gian phòng khách hoặc văn phòng thể tích 140 m³ yêu cầu trao đổi 2.5 lần/giờ (ACH = 2.5) → Q = 350 m³/h → VAM350HVE đáp ứng chuẩn xác 100%.
Một Hệ Thống Daikin VAM350HVE Hoàn Chỉnh Gồm Những Gì?
✔️ Máy chính Daikin VAM350HVE (31 kg)
✔️ Điều khiển Madoka BRC1H62W/K
✔️ Tuyến ống gió cấp (SA) & Hồi (RA) Ø150mm
✔️ Tuyến ống gió ngoài trời (OA & EA) Ø150mm
✔️ Bảo ôn cách nhiệt chống đọng sương
✔️ Hệ thống van gió VCD / NRD
✔️ Miệng gió cấp & hút khuếch tán
✔️ Cửa lấy gió & Chụp chắn mưa Inox ngoài trời
✔️ Phin lọc PM2.5 BAF249A350/C (tùy chọn)
✔️ Cảm biến CO₂ BRYC24A35M (tùy chọn)
Lưu Ý Kỹ Thuật Khi Thiết Kế & Lắp Đặt VAM350HVE
- Tính toán cột áp đường ống Ø150mm: Kiểm soát tổng trở lực ma sát để quạt hoạt động trong dải áp suất 170–185 Pa hiệu quả nhất.
- Bảo ôn tuyến ống ngoài trời (OA & EA): Bọc cách nhiệt toàn bộ để chống hiện tượng ngưng tụ đọng sương làm ẩm mốc trần thạch cao.
- Khoảng cách cửa lấy gió (OA) và xả thải (EA): Cách nhau tối thiểu 1.5–2.0m để chống hút ngược khí ô nhiễm.
- Chừa lỗ thăm trần bảo trì: Kích thước tối thiểu 450×450mm ngay dưới máy để tháo rút vệ sinh lõi VAM và phin lọc định kỳ.
- Cân bằng lưu lượng cấp và hút: Cân chỉnh van gió để tránh tạo áp suất âm quá mức gây khó khăn khi đóng mở cửa phòng.
Báo Giá Daikin VAM350HVE + Điều Khiển Madoka Chính Hãng
Giá bán thiết bị chính hãng phụ thuộc vào chính sách phân phối theo thời điểm của Daikin. DNA HVAC hỗ trợ:
- Cung cấp thiết bị chính hãng 100% kèm chứng chỉ CO/CQ và bảo hành chính hãng Daikin.
- Khảo sát mặt bằng, tính lưu lượng và bóc tách dự toán (BOQ) trọn gói vật tư ống gió + tùy chọn lọc PM2.5 / Cảm biến CO₂.
👉 Quý khách vui lòng gửi bản vẽ mặt bằng hoặc thông số phòng để nhận bảng chào giá ưu đãi nhất!
Tài Liệu Kỹ Thuật & Catalogue Daikin VAM350HVE
DNA HVAC sẵn sàng cung cấp bộ tài liệu kỹ thuật chính hãng phục vụ thiết kế và nghiệm thu:
📄 Catalogue Daikin VAM-HVE Series 📐 Bản vẽ kích thước CAD chi tiết 📈 Biểu đồ đường đặc tính P-Q 🛠 Hướng dẫn lắp đặt & liên động điều hòa (Manual)
Câu Hỏi Thường Gặp (FAQs)
Q: VAM350HVE có lưu lượng và cột áp bao nhiêu?
A: Lưu lượng định mức tối đa 350 m³/h và cột áp tĩnh đạt tới 170–185 Pa (50Hz) / 230 Pa (60Hz) ở chế độ Rất Cao.
Q: Đường kính cổ ống kết nối của máy là bao nhiêu?
A: Máy sử dụng cổ ống đường kính tiêu chuẩn Ø150 mm.
Q: VAM350HVE có thu hồi độ ẩm không?
A: Có. Lõi VAM là hệ thống trao đổi nhiệt toàn phần, thu hồi đồng thời cả nhiệt hiện (nhiệt độ) và nhiệt ẩn (độ ẩm).
Q: Máy có sẵn cảm biến CO₂ và phin lọc PM2.5 không?
A: Không. Đây là 2 phụ kiện tùy chọn mở rộng (BAF249A350/C cho PM2.5 và module cảm biến CO₂ BRYC24A35M).
Q: VAM350HVE sử dụng bộ điều khiển nào?
A: Điều khiển tiêu chuẩn khuyến nghị là dòng Madoka BRC1H62W (Trắng) hoặc BRC1H62K (Đen).
Q: Máy có liên động với điều hòa Daikin được không?
A: Có. VAM350HVE hỗ trợ kết nối liên động và đồng bộ bật/tắt cùng hệ thống điều hòa Daikin VRV, SkyAir hoặc Multi.
