Lỗi C1-01 điều hòa Daikin VRV: Nguyên nhân và cách khắc phục

Lỗi C1-01 điều hòa Daikin VRV là lỗi truyền tín hiệu bên trong dàn lạnh, cụ thể giữa bo mạch chính và bo điều khiển quạt. Khi hai bo không giao tiếp được với nhau, dàn lạnh có thể ngừng làm lạnh, quạt hoạt động bất thường hoặc hệ thống hiển thị mã C1-01 trên điều khiển.

Nguyên nhân thường nằm ở dây truyền tín hiệu, giắc kết nối, bo quạt hoặc bo chính dàn lạnh. Vì vậy, nếu máy báo C1-01 thì chưa nên kiểm tra gas hay dàn nóng trước, bởi đây chủ yếu là lỗi ở phần điều khiển của dàn lạnh

.

Lỗi C1-01 điều hòa Daikin VRV là lỗi gì?

C1-01 là lỗi mất truyền tín hiệu giữa PCB chính của dàn lạnh và PCB điều khiển quạt.

Có thể hiểu đơn giản:

Bo chính gửi lệnh điều khiển quạt → bo quạt không nhận hoặc không phản hồi đúng → hệ thống phát hiện mất giao tiếp → báo C1-01.

Đây là điểm khác với:

• U4: mất giao tiếp giữa dàn lạnh và dàn nóng

• C1-02: mất giao tiếp giữa bo chính dàn lạnh và bo phụ

• C6: lỗi liên quan đến hệ thống điều khiển hoặc kết hợp giữa bo chính và bo quạt

Do đó, khi gặp đúng mã C1-01, hướng kiểm tra nên tập trung vào dàn lạnh.

Dấu hiệu thường gặp khi Daikin VRV báo C1-01

Tùy loại dàn lạnh, máy có thể xuất hiện một số biểu hiện như:

• Dàn lạnh ngừng làm lạnh

• Quạt hoạt động bất thường

• Quạt không phản ứng đúng với lệnh điều khiển

• Remote có dây hiển thị C1-01

• Một dàn lạnh bị lỗi trong khi các dàn khác vẫn chạy

• Reset xong máy hoạt động lại nhưng lỗi tiếp tục xuất hiện

• Lỗi xuất hiện sau khi bảo dưỡng hoặc tháo bo

Trên một số hệ thống, khi C1-01 xảy ra, dàn lạnh lỗi có thể ngừng cấp môi chất trong khi các dàn khác vẫn tiếp tục hoạt động.

Điều này giúp phân biệt với những lỗi dàn nóng có thể ảnh hưởng cùng lúc đến cả hệ thống VRV.

5 nguyên nhân khiến điều hòa Daikin VRV lỗi C1-01

1. Dây truyền tín hiệu giữa bo chính và bo quạt bị lỏng

Đây là phần nên kiểm tra đầu tiên.

Dây kết nối giữa hai bo có thể bị:

• Cắm chưa hết giắc

• Lỏng đầu nối

• Oxy hóa tiếp điểm

• Dây bị kéo căng

• Tiếp xúc chập chờn

Trường hợp này đặc biệt đáng chú ý nếu lỗi xuất hiện ngay sau khi:

• Vệ sinh máy

• Tháo dàn lạnh

• Sửa quạt

• Thay PCB

• Bảo dưỡng hệ thống

Nếu máy đang chạy bình thường nhưng sau bảo dưỡng mới báo C1-01, nên kiểm tra lại các giắc trước khi nghi bo hỏng.

2. Dây truyền thông bị đứt hoặc hư hỏng

Nếu giắc vẫn chắc nhưng tín hiệu không truyền được, cần kiểm tra tính liên tục của dây.

Dây có thể bị:

• Đứt ngầm

• Gãy tại chân giắc

• Chạm chập

• Tổn thương trong quá trình tháo lắp

Tài liệu chẩn đoán Daikin cũng ưu tiên kiểm tra đường dây truyền thông và độ liên tục của dây trước khi kiểm tra PCB.

Điều này rất quan trọng vì thay bo trong khi chỉ có một đoạn dây hỏng sẽ gây tốn chi phí không cần thiết.

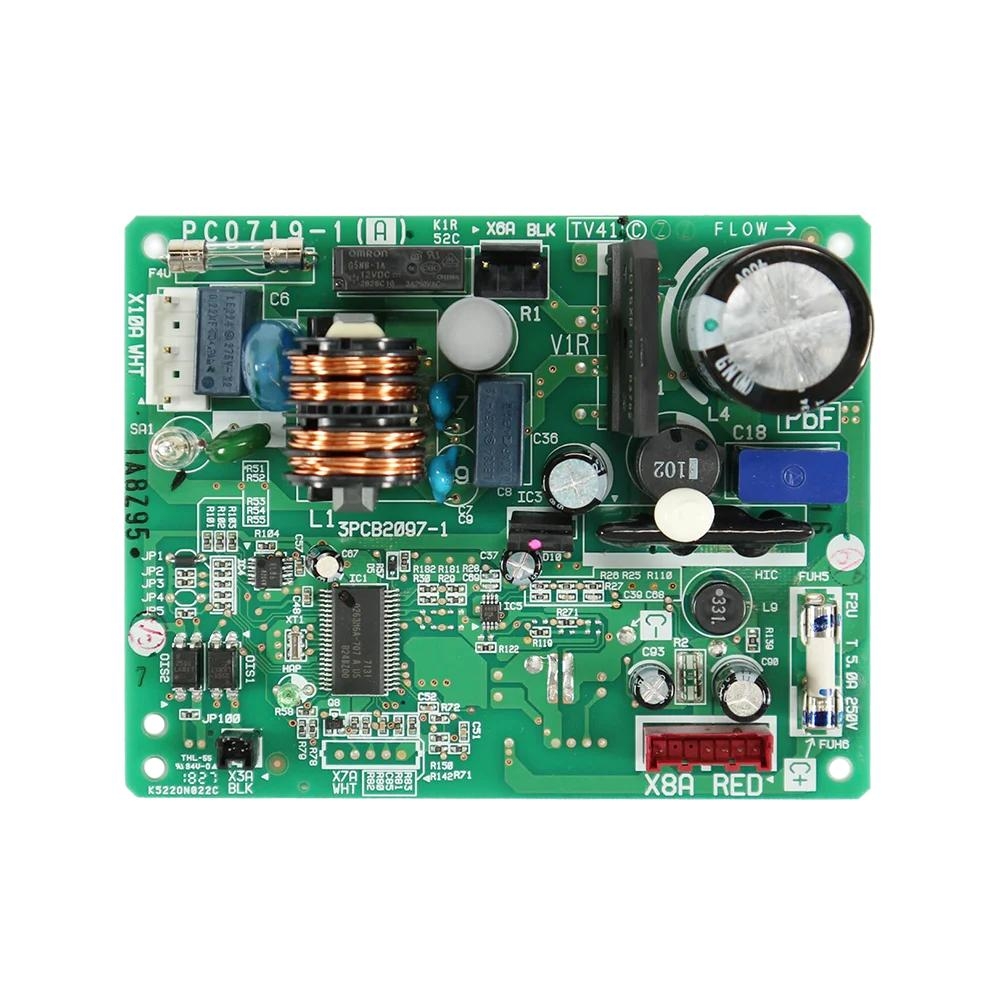

3. Bo điều khiển quạt dàn lạnh bị lỗi

Bo quạt có nhiệm vụ điều khiển hoạt động của mô-tơ và nhận lệnh từ bo chính.

Nếu bo này gặp vấn đề, nó có thể không phản hồi tín hiệu, khiến hệ thống báo C1-01.

Nguyên nhân có thể do:

• Linh kiện xuống cấp

• Nguồn điện bất thường

• Độ ẩm

• Nước xâm nhập

• Côn trùng

• Chập điện

Nếu dây và giắc đã kiểm tra bình thường nhưng lỗi vẫn còn, bo điều khiển quạt là một trong những bộ phận cần đo kiểm tiếp.

4. Bo chính dàn lạnh bị lỗi

Bo chính cũng có thể là nguyên nhân.

Nếu phần truyền thông trên bo bị hỏng, bo không thể gửi hoặc nhận tín hiệu từ PCB quạt.

Dấu hiệu thường không đủ rõ để kết luận chỉ bằng quan sát bên ngoài. Kỹ thuật viên cần kiểm tra:

• Nguồn bo

• Đường truyền

• Tín hiệu giữa hai PCB

• Dấu hiệu cháy hoặc hư linh kiện

Không nên thay bo chính ngay khi thấy C1-01. Cần loại trừ dây và bo quạt trước.

5. Nguồn cấp hoặc kết nối bên trong dàn lạnh bất thường

Hai PCB muốn giao tiếp được thì phải được cấp nguồn đúng.

Nếu một bo mất nguồn do:

• Giắc nguồn lỏng

• Dây nguồn nội bộ lỗi

• Cầu chì hoặc linh kiện bảo vệ hỏng

• Điện áp không ổn định

thì bo còn lại có thể hiểu rằng thiết bị đã mất giao tiếp.

Vì vậy, ngoài dây tín hiệu, nguồn cấp cho từng PCB cũng cần được xác nhận.

Bảng chẩn đoán nhanh lỗi C1-01 Daikin VRV

Cách kiểm tra lỗi C1-01 điều hòa Daikin VRV

Nên kiểm tra theo thứ tự để tránh thay bo không cần thiết.

Bước 1: Xác nhận đúng mã C1-01

Trước tiên cần nhìn rõ cả mã chính và mã phụ.

C1-01 khác với C1-02.

• C1-01: bo chính ↔ bo quạt

• C1-02: bo chính ↔ bo phụ

Nếu chỉ nhìn thấy C1 mà bỏ qua phần “01”, hướng kiểm tra có thể bị sai.

Đây cũng là lý do với các hệ VRV đời mới, nên ghi lại đầy đủ mã dạng C1-01 thay vì chỉ ghi C1.

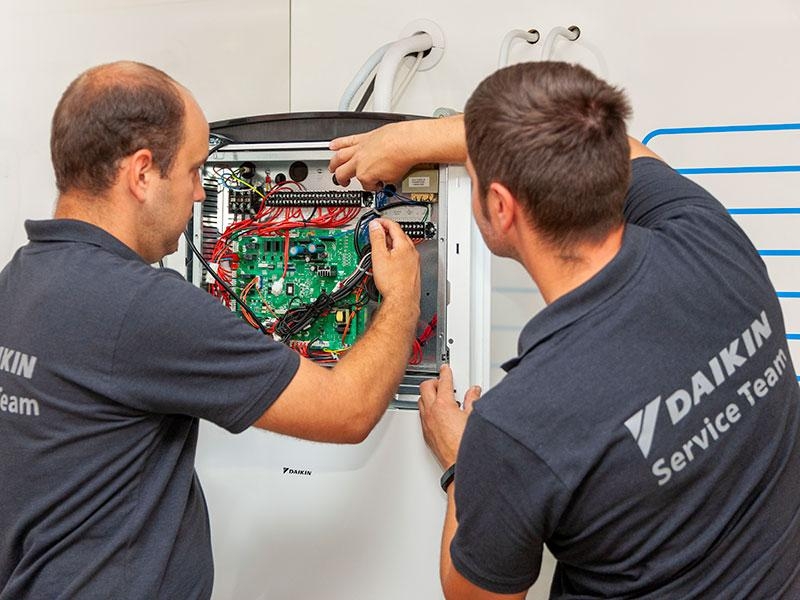

Bước 2: Ngắt nguồn trước khi mở hộp điện

Trước khi kiểm tra các giắc hoặc PCB, cần tắt máy và ngắt nguồn phù hợp.

Không nên rút/cắm giắc khi hệ thống vẫn đang được cấp điện.

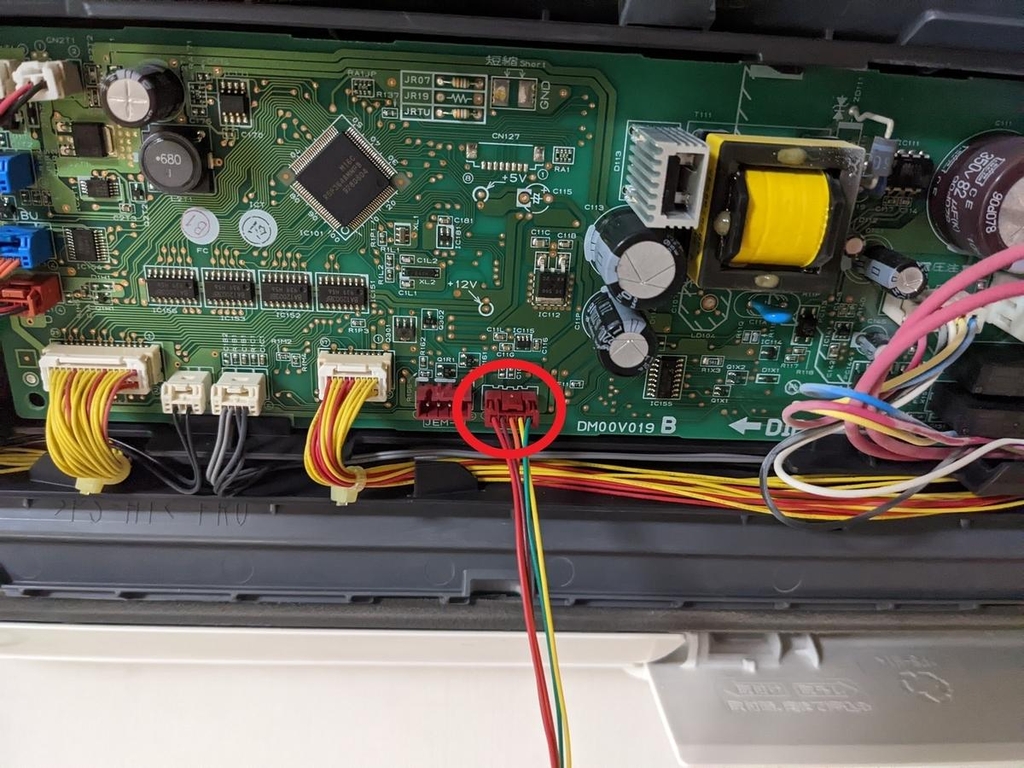

Bước 3: Kiểm tra giắc kết nối

Quan sát đường dây giữa bo chính và bo quạt.

Cần kiểm tra:

• Giắc có cắm hết không

• Có chân nào cong hoặc cháy không

• Có dấu hiệu oxy hóa không

• Dây có bị kéo căng không

• Có nước hoặc độ ẩm trong hộp điện không

Trên một số dàn lạnh, tài liệu kỹ thuật chỉ rõ cần kiểm tra đường truyền ở các connector tương ứng của bo chính và bo quạt.

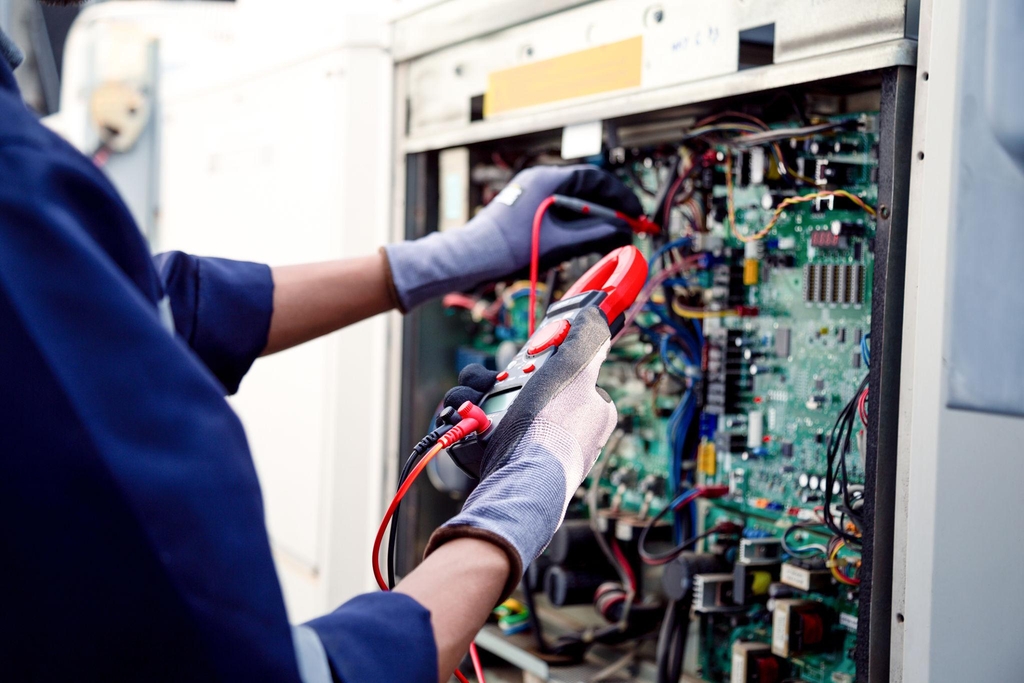

Bước 4: Kiểm tra tính liên tục của dây

Nếu giắc nhìn bình thường, dùng thiết bị đo để kiểm tra dây.

Cần xác định:

• Có đứt không

• Có chạm không

• Tiếp xúc có ổn định không

Nếu dây lỗi, xử lý dây trước rồi mới cấp nguồn kiểm tra lại.

Bước 5: Reset nguồn và kiểm tra lại

Sau khi chắc chắn dây và giắc bình thường, có thể cấp nguồn lại để kiểm tra.

Nếu C1-01 không quay lại thì khả năng lỗi do tiếp xúc.

Nếu lỗi vẫn còn, cần chuyển sang PCB.

Bước 6: Kiểm tra bo điều khiển quạt

Bo quạt cần được kiểm tra khả năng:

• Nhận nguồn

• Nhận tín hiệu

• Phản hồi tín hiệu

• Điều khiển mô-tơ

Nếu bo không hoạt động đúng, có thể cần sửa hoặc thay tùy tình trạng.

Bước 7: Kiểm tra bo chính dàn lạnh

Nếu bo quạt bình thường nhưng C1-01 vẫn xuất hiện, tiếp tục kiểm tra bo chính.

Không nên thay cùng lúc cả hai bo nếu chưa xác định được bên nào lỗi.

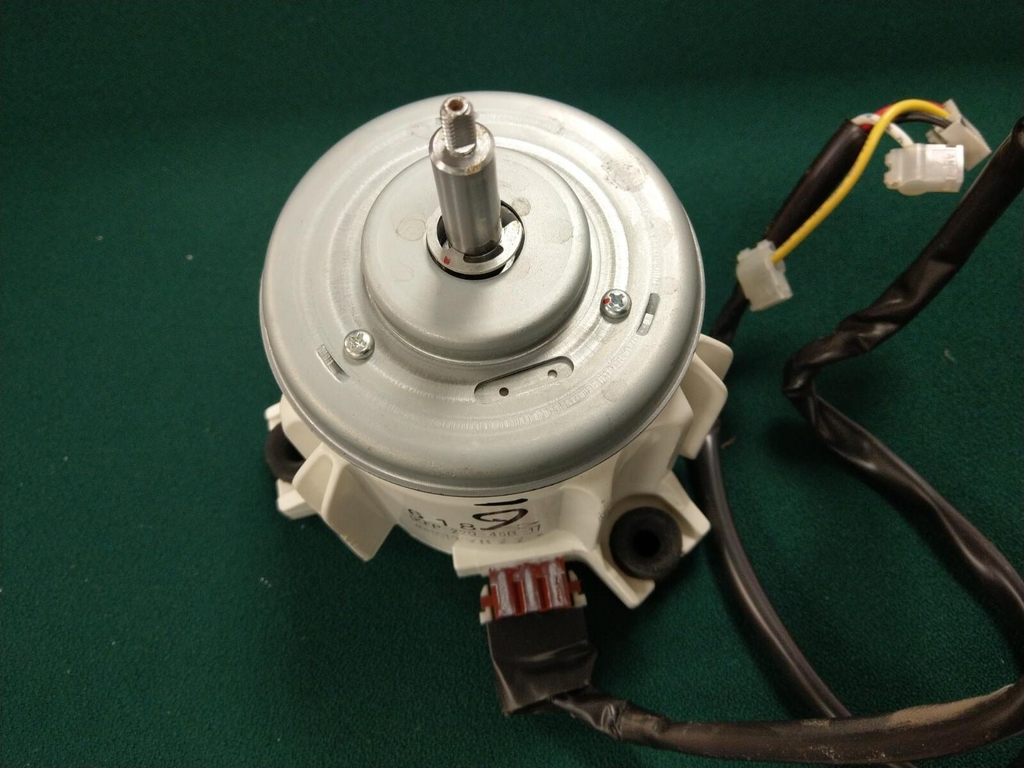

Lỗi C1-01 có phải lỗi quạt dàn lạnh không?

Có liên quan đến hệ thống điều khiển quạt, nhưng chưa chắc mô-tơ quạt đã hỏng.

Đây là điểm dễ nhầm

C1-01 là lỗi giao tiếp giữa bo chính và bo quạt, chứ không phải mã kết luận trực tiếp mô-tơ bị cháy.

Nếu mô-tơ quạt gặp sự cố, hệ thống có thể xuất hiện các mã khác tùy model, chẳng hạn nhóm A6 hoặc C6.

Vì vậy, nếu thợ thấy C1-01 rồi thay mô-tơ quạt ngay mà chưa kiểm tra hai bo và dây truyền thông thì chưa hợp lý.

C1-01 có phải hỏng bo dàn lạnh không?

Có thể, nhưng không phải lúc nào cũng vậy.

Lỗi có thể nằm ở:

1. Dây kết nối

2. Giắc

3. Bo quạt

4. Bo chính

Trong đó, dây và giắc thường là những phần nên kiểm tra trước vì đơn giản và ít tốn chi phí hơn.

Chỉ nên kết luận PCB hỏng sau khi đã đo và xác nhận đường truyền bình thường.

C1-01 có liên quan đến dàn nóng không?

Thông thường, hướng chẩn đoán chính nằm ở dàn lạnh.

C1-01 liên quan đến giao tiếp giữa hai PCB bên trong dàn lạnh, khác với U4 là lỗi truyền thông giữa dàn lạnh và dàn nóng.

Vì vậy, nếu chỉ một dàn báo C1-01 trong khi các dàn khác vẫn hoạt động, không nên bắt đầu bằng việc kiểm tra gas hoặc máy nén dàn nóng.

C1-01 và C1-02 khác nhau như thế nào?

Hai mã có cùng nhóm C1 nhưng vị trí truyền thông khác nhau.

C1-01

Lỗi giao tiếp giữa:

Bo chính dàn lạnh ↔ bo điều khiển quạt

C1-02

Lỗi giao tiếp giữa:

Bo chính dàn lạnh ↔ bo phụ

Sự khác biệt này rất quan trọng khi sửa VRV.

Nếu bỏ qua mã phụ 01/02 thì rất dễ kiểm tra nhầm PCB.

C1-01 và C6-01 có giống nhau không?

Không hoàn toàn.

C1-01 tập trung vào mất truyền thông giữa bo chính và bo quạt.

Trong khi C6-01 trên một số hệ thống được mô tả theo hướng lỗi kết hợp giữa bo chính và bo điều khiển quạt.

Hai mã cùng liên quan đến khu vực điều khiển quạt nhưng điều kiện phát hiện không giống nhau.

Do đó, khi máy báo C1-01 thì nên chẩn đoán theo C1-01, không nên gộp chung với C6.

C1-01 và U4 khác nhau như thế nào?

Đây là hai lỗi giao tiếp nhưng nằm ở hai cấp khác nhau.

Nếu nhiều dàn cùng báo U4, đường truyền chung của hệ thống đáng nghi.

Nếu chỉ một dàn báo C1-01, phần điều khiển bên trong chính dàn đó đáng kiểm tra hơn.

Có thể reset lỗi C1-01 không?

Có thể thử reset sau khi đã ghi lại mã lỗi.

Cách cơ bản:

1. Tắt hệ thống

2. Ngắt nguồn phù hợp

3. Chờ một khoảng ngắn

4. Cấp điện lại

5. Theo dõi

Tài liệu kỹ thuật của một số dòng VRV cho biết C1-01 có khả năng auto reset, nhưng nếu đường dây hoặc PCB thực sự có vấn đề thì lỗi sẽ quay lại.

Vì vậy, reset chỉ có ý nghĩa để loại trừ lỗi truyền thông tạm thời.

Tại sao reset xong C1-01 hết nhưng sau đó lại xuất hiện?

Khả năng cao đường truyền đang có tình trạng tiếp xúc chập chờn.

Ví dụ:

• Giắc lỏng

• Dây gãy gần chân cắm

• Tiếp điểm oxy hóa

• PCB hoạt động không ổn định

Sau khi reset, tín hiệu có thể tạm thời trở lại bình thường.

Khi máy rung, nhiệt độ thay đổi hoặc chạy một thời gian, kết nối lại mất và C1-01 xuất hiện.

Nếu lỗi quay lại nhiều lần thì nên kiểm tra dây/giắc kỹ hơn thay vì tiếp tục reset.

Điều hòa vừa bảo dưỡng xong báo C1-01 là vì sao?

Nếu trước khi bảo dưỡng máy hoạt động bình thường nhưng ngay sau khi lắp lại đã C1-01, nên ưu tiên kiểm tra những vị trí vừa được thao tác.

Khả năng thường gặp:

• Giắc bo quạt chưa cắm hết

• Dây bị kéo

• Giắc bị cắm lệch

• Nước vệ sinh ảnh hưởng hộp điện

• Một đầu dây bị lỏng trong quá trình tháo lắp

Trong trường hợp này, chưa nên vội kết luận bo tự nhiên hỏng đúng sau khi vệ sinh.

Hãy kiểm tra lại toàn bộ đầu nối trước.

Daikin VRV mới lắp đã báo C1-01

Với hệ thống mới, nguyên nhân thường đáng kiểm tra trước là:

• Giắc bị lỏng từ quá trình lắp đặt

• Dây nội bộ chưa kết nối đúng

• PCB không tương thích sau thay thế

• Một bo không được cấp nguồn

• Lỗi linh kiện từ đầu

Nếu dàn lạnh chưa từng hoạt động bình thường, cần kiểm tra phần kết nối và cấu hình trước.

Một dàn báo C1-01 có làm cả hệ VRV dừng không?

Thông thường, lỗi C1-01 tập trung vào dàn lạnh đang gặp sự cố.

Trên một số cấu hình, dàn lỗi có thể ngừng cấp môi chất trong khi các dàn lạnh khác và dàn nóng vẫn tiếp tục hoạt động.

Tuy nhiên, biểu hiện thực tế còn phụ thuộc cấu hình hệ thống và loại dàn lạnh.

Nếu nhiều dàn cùng báo C1-01 ở cùng thời điểm, cần xem có sự kiện nguồn điện hoặc thao tác bảo dưỡng chung nào vừa xảy ra không.

Lỗi C1-01 có liên quan đến gas không?

Không phải hướng kiểm tra chính.

C1-01 là lỗi truyền thông giữa các PCB bên trong dàn lạnh.

Do đó, việc:

• Đo gas

• Nạp gas

• Kiểm tra máy nén

không phải bước đầu tiên phù hợp khi máy chỉ báo C1-01.

Chỉ kiểm tra hệ thống lạnh nếu còn có thêm một mã hoặc triệu chứng khác cho thấy vấn đề ở môi chất.

Có nên thay bo ngay khi gặp C1-01?

Không.

Thứ tự nên là:

Giắc → dây truyền thông → nguồn PCB → bo quạt → bo chính.

Làm theo thứ tự này sẽ giảm nguy cơ thay bo nhầm.

Đặc biệt với hệ VRV, PCB có giá trị tương đối cao nên càng cần đo kiểm trước khi thay.

Sửa lỗi C1-01 có đắt không?

Chi phí phụ thuộc nguyên nhân.

Nếu chỉ do:

• Giắc lỏng

• Dây tiếp xúc kém

• Đứt một đoạn dây

thì việc xử lý thường đơn giản hơn.

Nếu nguyên nhân là:

• Bo quạt hỏng

• Bo chính dàn lạnh hỏng

chi phí sẽ cao hơn.

Do đó, không nên báo giá sửa C1-01 cố định chỉ dựa trên mã.

Cùng một mã nhưng hai máy có thể hỏng hoàn toàn khác nhau.

Khi nào nên gọi kỹ thuật viên?

Nên gọi kiểm tra nếu:

• Reset xong C1-01 quay lại

• Quạt dàn lạnh hoạt động bất thường

• Máy vừa sửa hoặc bảo dưỡng xong đã báo lỗi

• Có nước hoặc độ ẩm trong hộp điện

• Giắc và dây đã kiểm tra nhưng lỗi vẫn còn

• Cần kiểm tra PCB

Nếu không có chuyên môn điện tử, người dùng không nên tự mở bo để đo khi hệ thống đang được cấp nguồn.

Cách hạn chế lỗi C1-01 trên hệ Daikin VRV

Kiểm tra giắc khi bảo dưỡng

Sau mỗi lần tháo dàn lạnh hoặc hộp điện, cần đảm bảo các giắc được cắm đúng và chắc chắn.

Hạn chế nước vào hộp điện

Khi vệ sinh dàn lạnh cần che chắn tốt khu vực bo mạch và các connector.

Kiểm tra dây khi phát hiện lỗi chập chờn

Nếu máy thỉnh thoảng C1-01 rồi tự hết, nên kiểm tra sớm thay vì chờ đến khi mất kết nối hoàn toàn.

Dùng đúng PCB khi thay thế

Nếu cần thay bo, phải xác định đúng:

• Model dàn lạnh

• Mã PCB

• Cấu hình tương thích

Không nên lắp một bo có hình dạng giống nhau nhưng không đúng thông số.

Câu hỏi thường gặp về lỗi C1-01 Daikin VRV

Lỗi C1-01 điều hòa Daikin VRV là lỗi gì?

C1-01 là lỗi truyền tín hiệu giữa bo mạch chính dàn lạnh và bo điều khiển quạt.

C1-01 có phải hỏng quạt không?

Chưa chắc. Lỗi nằm ở đường giao tiếp điều khiển quạt, nên cần kiểm tra dây, bo quạt và bo chính trước khi kết luận mô-tơ quạt hỏng.

C1-01 có phải hỏng bo không?

Có thể, nhưng dây hoặc giắc kết nối cũng có thể gây lỗi. Không nên thay bo khi chưa kiểm tra đường truyền.

C1-01 và U4 có giống nhau không?

Không. C1-01 là giao tiếp giữa các bo trong dàn lạnh, còn U4 là giao tiếp giữa dàn lạnh và dàn nóng.

C1-01 và C1-02 khác nhau ở đâu?

C1-01 liên quan đến bo quạt, còn C1-02 liên quan đến bo phụ của dàn lạnh.

Reset có hết C1-01 không?

Có thể hết nếu lỗi truyền thông chỉ xảy ra tạm thời. Nếu dây hoặc PCB đang hỏng thì mã sẽ quay lại.

Máy vừa vệ sinh xong báo C1-01 phải làm sao?

Nên kiểm tra lại giắc và dây ở hộp điện dàn lạnh trước. Đây là những vị trí dễ bị tác động khi tháo lắp.

C1-01 có cần kiểm tra gas không?

Thông thường không. Đây là lỗi giao tiếp điện tử bên trong dàn lạnh, không phải mã báo thiếu gas.

Kết luận

Lỗi C1-01 điều hòa Daikin VRV là lỗi truyền tín hiệu giữa bo chính dàn lạnh và bo điều khiển quạt. Đây là lỗi nội bộ của dàn lạnh, không giống U4 là lỗi giao tiếp với dàn nóng.

Khi xử lý, nên kiểm tra theo thứ tự:

Giắc kết nối → dây truyền thông → nguồn PCB → bo quạt → bo chính dàn lạnh.

Nếu lỗi xuất hiện ngay sau khi vệ sinh hoặc sửa chữa, phần giắc và dây nên được kiểm tra đầu tiên. Nếu đường truyền hoàn toàn bình thường nhưng C1-01 vẫn quay lại, lúc đó mới cần tập trung vào PCB.

Điểm quan trọng nhất là không nên thấy C1-01 rồi thay bo hoặc mô-tơ quạt ngay. Với lỗi giao tiếp, đo kiểm đúng đường truyền trước sẽ giúp tránh thay nhầm linh kiện và tiết kiệm đáng kể chi phí sửa chữa.
