Daikin VRV H RXYQ60AYMV 60HP 2 chiều là dàn nóng công suất lớn thuộc hệ thống điều hòa trung tâm Daikin VRV H, phiên bản tiêu chuẩn, được thiết kế cho các công trình quy mô lớn như tòa nhà văn phòng, khách sạn, trung tâm thương mại, bệnh viện và khu phức hợp. Đây là model công suất 60HP, thuộc nhóm dàn nóng công suất lớn nhất của dòng VRV H.

RXYQ60AYMV là dàn nóng ba, được tổ hợp từ 3 dàn đơn RXYQ20AYM, đạt công suất làm lạnh 168 kW, tương đương khoảng 573.000 BTU/h, và công suất sưởi 189 kW, tương đương khoảng 645.000 BTU/h. Hệ thống cho phép kết nối tối đa 64 dàn lạnh, phù hợp với những công trình có nhiều khu vực cần điều hòa độc lập.

Giải pháp điều hòa trung tâm công suất 60HP

Với công suất 60HP và khả năng kết nối tối đa 64 dàn lạnh, Daikin RXYQ60AYMV hướng đến những công trình có phụ tải điều hòa lớn và yêu cầu hệ thống vận hành ổn định trong thời gian dài.

Sản phẩm có thể ứng dụng cho:

• Tòa nhà văn phòng.

• Khách sạn, resort.

• Trung tâm thương mại.

• Bệnh viện và cơ sở y tế.

• Trường học, trung tâm đào tạo.

• Showroom và khu thương mại.

• Chung cư, khu phức hợp.

• Các công trình có nhiều khu vực điều hòa.

Hệ thống có thể kết hợp dàn lạnh VRV, dàn lạnh dân dụng phù hợp hoặc sử dụng riêng từng nhóm dàn lạnh theo phương án thiết kế.

Cấu hình 3 dàn nóng tổng công suất 60HP

RXYQ60AYMV được cấu thành từ 3 dàn nóng đơn RXYQ20AYM, cụ thể:

• 1 × RXYQ20AYM – 20HP.

• 1 × RXYQ20AYM – 20HP.

• 1 × RXYQ20AYM – 20HP.

• Tổng công suất: 60HP.

Để kết nối ba module thành một hệ thống hoàn chỉnh, cần sử dụng bộ nối đa chức năng dàn nóng BHFP22P151. Thiết kế dạng module giúp thuận tiện hơn trong quá trình vận chuyển, lắp đặt và bảo trì thiết bị.

Đây là cấu hình dàn ba loại tiêu chuẩn, khác với các model VRV H loại COP cao có hậu tố AHYMV mà bạn đã làm trước đó. Vì vậy, khi lập dự toán hoặc thiết kế cần xác định đúng mã RXYQ60AYMV để tránh nhầm model.

Công suất làm lạnh 168 kW – 573.000 BTU/h

RXYQ60AYMV đạt công suất làm lạnh 168 kW, tương đương khoảng 573.000 BTU/h. Đây là mức công suất rất lớn, phù hợp với hệ thống điều hòa trung tâm phục vụ nhiều khu vực cùng lúc.

Ở chế độ sưởi, công suất đạt 189 kW, tương đương khoảng 645.000 BTU/h, giúp hệ thống đáp ứng cả nhu cầu làm lạnh và sưởi trong những công trình sử dụng điều hòa 2 chiều.

Công suất điện tiêu thụ được công bố ở mức 53,1 kW khi làm lạnh và 51,3 kW khi sưởi.

Công nghệ VRV VRT và VAV tối ưu hiệu suất

Daikin RXYQ60AYMV được trang bị các giải pháp điều khiển VRT và VAV, giúp hệ thống điều chỉnh hoạt động phù hợp với tải thực tế.

Khi phụ tải thay đổi, hệ thống có thể điều chỉnh công suất máy nén và các thông số vận hành tương ứng, hạn chế việc thiết bị phải hoạt động ở công suất cao khi nhu cầu thực tế thấp.

Đặc biệt, việc tối ưu vận hành ở điều kiện tải thấp giúp hệ thống duy trì nhiệt độ ổn định hơn và hạn chế các chu kỳ bật/tắt không cần thiết.

Máy nén Scroll điều khiển công suất linh hoạt

RXYQ60AYMV sử dụng máy nén xoắn ốc dạng kín (Scroll) với dải điều khiển công suất từ 2–100%.

Dải điều khiển rộng giúp hệ thống thích ứng với sự thay đổi phụ tải trong ngày, từ đó:

• Điều chỉnh công suất theo nhu cầu thực tế.

• Hạn chế vận hành dư công suất.

• Tăng hiệu quả khi tải thấp.

• Duy trì nhiệt độ ổn định.

• Hỗ trợ hệ thống vận hành liên tục và bền bỉ.

Mỗi module RXYQ20AYM được trang bị hệ thống máy nén Scroll phù hợp với công suất của từng dàn đơn.

Tự động nạp môi chất lạnh

RXYQ60AYMV được trang bị chức năng tự động nạp môi chất lạnh, hỗ trợ đơn giản hóa quá trình thi công hệ thống.

Đối với một hệ thống 60HP có mạng đường ống dài và nhiều dàn lạnh, việc tự động nạp môi chất giúp hạn chế sai số trong quá trình nạp thủ công, đồng thời hỗ trợ đưa hệ thống về trạng thái vận hành phù hợp sau khi hoàn thiện.

Lưu lượng gió lớn, hỗ trợ tản nhiệt

Ba module RXYQ20AYM có tổng lưu lượng gió 297 + 297 + 297 m³/phút.

Lưu lượng gió lớn giúp tăng khả năng trao đổi nhiệt và tản nhiệt cho các dàn nóng công suất cao. Đây là yếu tố quan trọng đối với hệ thống 60HP khi phải hoạt động trong điều kiện phụ tải lớn.

Thiết kế dàn trao đổi nhiệt trên 4 mặt giúp tăng diện tích trao đổi nhiệt mà không cần gia tăng đáng kể kích thước theo chiều cao của từng module.

Áp suất tĩnh ngoài cao

RXYQ60AYMV có khả năng đạt áp suất tĩnh ngoài tối đa 78,4 Pa.

Đặc tính này giúp tăng tính linh hoạt khi bố trí dàn nóng theo các phương án khác nhau, đặc biệt với những công trình có yêu cầu về hướng thoát gió hoặc bố trí thiết bị theo dạng tập trung, phân cấp.

Khi thiết kế thực tế, cần tính toán vị trí lắp đặt, khoảng hở và hướng lưu thông không khí theo đúng yêu cầu kỹ thuật của hệ thống.

Hoạt động êm ban đêm

RXYQ60AYMV có độ ồn công bố khoảng 70 dB(A).

Thiết bị được trang bị chế độ hoạt động êm ban đêm, phù hợp với những công trình có yêu cầu kiểm soát tiếng ồn tại khu vực đặt dàn nóng.

Theo thông tin sản phẩm, chế độ này mặc định bắt đầu khoảng 8 giờ sau khi nhiệt độ ngoài trời đạt mức cao nhất và duy trì khoảng 9 giờ tiếp theo. Thời gian kích hoạt có thể cài đặt ở mức 6, 8 hoặc 10 giờ; thời gian duy trì có thể cài đặt 8, 9 hoặc 10 giờ.

Thiết kế tối ưu luồng khí và trao đổi nhiệt

RXYQ60AYMV được thiết kế nhằm hạn chế cản trở dòng khí trong quá trình vận hành.

Các thành phần điện được thu nhỏ và bố trí vào khu vực không gian chết gần miệng gió, giúp giảm ảnh hưởng đến luồng không khí.

Hộp điện được bố trí ở vị trí phù hợp giữa khu vực áp suất thấp và áp suất cao, hỗ trợ tăng lưu lượng khí đi qua hệ thống trao đổi nhiệt. Module điện Inverter cũng được làm mát bằng môi chất lạnh nhằm duy trì độ ổn định khi nhiệt độ môi trường cao.

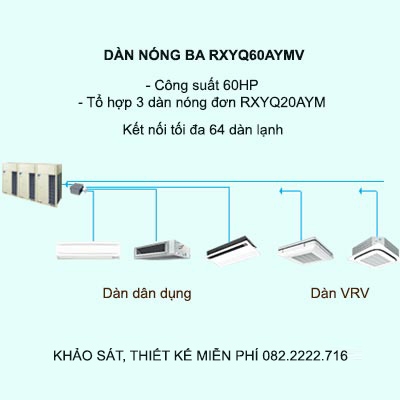

Khả năng kết nối tối đa 64 dàn lạnh

RXYQ60AYMV cho phép kết nối tối đa 64 dàn lạnh.

Tùy phương án thiết kế, hệ thống có thể sử dụng:

• Dàn lạnh VRV.

• Dàn lạnh dân dụng phù hợp.

• Kết hợp dàn lạnh VRV và dàn lạnh dân dụng.

Tỷ lệ kết nối dàn lạnh được hỗ trợ trong phạm vi 50–200% tùy loại dàn lạnh và cấu hình cụ thể.

Khả năng kết nối lớn giúp RXYQ60AYMV đáp ứng tốt những công trình có nhiều phòng và phụ tải điều hòa phân tán.

Đường ống dài, linh hoạt khi thiết kế

Một trong những ưu điểm đáng chú ý của RXYQ60AYMV là khả năng hỗ trợ mạng đường ống dài.

Theo thông tin kỹ thuật:

• Chiều dài đường ống thực tế tương đương tối đa: 165 m.

• Chiều dài đường ống thực tế có thể đạt 90 m giữa các nhánh trong điều kiện áp dụng.

• Tổng chiều dài đường ống tối đa: 1.000 m.

• Chênh lệch độ cao giữa các dàn lạnh: tối đa 30 m.

• Chênh lệch độ cao giữa dàn nóng và dàn lạnh: tối đa 90 m.

• Chênh lệch độ cao giữa các dàn nóng trong tổ hợp: tối đa 5 m.

Khi chênh lệch độ cao từ 50 m trở lên, cần tăng kích thước đường ống lỏng chính theo yêu cầu kỹ thuật. Nếu dàn nóng được đặt cao hơn dàn lạnh, có thể cần thực hiện cài đặt bổ sung trên dàn nóng.

Tự động kiểm tra và hỗ trợ bảo trì

RXYQ60AYMV được tích hợp các chức năng hỗ trợ quá trình lắp đặt, kiểm tra và bảo trì hệ thống.

Các chức năng đáng chú ý gồm:

• Tự động kiểm tra dây dẫn giữa dàn nóng và dàn lạnh.

• Kiểm tra tình trạng van chặn.

• Xác định chiều dài đường ống.

• Hiển thị thông tin vận hành bằng LED 7 đoạn.

• Hỗ trợ kỹ thuật viên trong quá trình chẩn đoán và bảo dưỡng.

Công nghệ SMT được áp dụng cho bảng mạch điều khiển, giúp cải thiện khả năng chống nhiễu và tăng khả năng bảo vệ trước tác động của môi trường.

Chức năng i-Demand kiểm soát điện năng

i-Demand cho phép giới hạn mức điện năng tiêu thụ của hệ thống theo nhiều cấp độ.

RXYQ60AYMV hỗ trợ 11 cấp độ giới hạn công suất, giúp chủ đầu tư chủ động kiểm soát phụ tải điện và thực hiện cắt giảm công suất đỉnh khi cần thiết.

Đây là tính năng đặc biệt hữu ích với hệ thống 60HP, bởi công suất điều hòa lớn có thể chiếm tỷ trọng đáng kể trong tổng phụ tải điện của công trình.

Vận hành luân phiên tự động

RXYQ60AYMV được trang bị chức năng vận hành luân phiên tự động.

Khi hệ thống khởi động, các module dàn nóng có thể luân phiên thứ tự vận hành nhằm cân bằng thời gian hoạt động giữa các dàn.

Việc phân bổ thời gian vận hành giúp hạn chế tình trạng một module phải hoạt động nhiều hơn các module còn lại, góp phần duy trì sự ổn định và hỗ trợ kéo dài tuổi thọ thiết bị.

Dự phòng máy nén tăng độ tin cậy

Hệ thống RXYQ60AYMV có chức năng vận hành máy nén dự phòng.

Trong trường hợp một máy nén gặp sự cố, máy nén còn lại có thể tiếp tục vận hành khẩn cấp trong phạm vi cho phép, giúp giảm nguy cơ toàn bộ hệ thống phải dừng do sự cố máy nén. Công suất hệ thống sẽ được duy trì trong phạm vi của chế độ vận hành dự phòng.

Đây là đặc điểm hữu ích đối với những công trình yêu cầu hệ thống điều hòa hoạt động ổn định và hạn chế thời gian gián đoạn.

Hỗ trợ bảo trì từng khu vực

RXYQ60AYMV hỗ trợ phương án bảo trì cho phép tắt một số dàn lạnh mà không cần dừng toàn bộ hệ thống trong cấu hình được hỗ trợ.

Nhờ đó, những dàn lạnh còn lại có thể tiếp tục vận hành bình thường trong thời gian thực hiện bảo trì.

Lưu ý: chức năng này có điều kiện áp dụng riêng và không áp dụng khi kết nối RXYQ60AYMV với dàn lạnh dân dụng.

Hoạt động ổn định trong điều kiện nhiệt độ cao

RXYQ60AYMV có phạm vi vận hành:

• Làm lạnh: -5 đến 49°C DB.

• Sưởi: -20 đến 15,5°C WB.

Dải nhiệt độ rộng giúp thiết bị thích ứng với nhiều điều kiện môi trường và tăng tính linh hoạt khi lựa chọn vị trí lắp đặt dàn nóng.

Thông số kỹ thuật Daikin VRV H RXYQ60AYMV

Các thông số trên được đối chiếu theo thông tin kỹ thuật của model RXYQ60AYMV trên trang sản phẩm.

Ưu điểm nổi bật của Daikin VRV H RXYQ60AYMV

RXYQ60AYMV 60HP nổi bật với:

• Công suất làm lạnh 168 kW, tương đương 573.000 BTU/h.

• Công suất sưởi 189 kW, tương đương 645.000 BTU/h.

• Cấu hình 3 × RXYQ20AYM.

• Kết nối tối đa 64 dàn lạnh.

• Công nghệ VRT kết hợp VAV.

• Dải điều khiển công suất 2–100%.

• Máy nén Scroll dạng kín.

• Chức năng tự động nạp môi chất lạnh.

• Lưu lượng gió tổng 891 m³/phút.

• Áp suất tĩnh ngoài lên đến 78,4 Pa.

• Chế độ hoạt động êm ban đêm.

• Tỷ lệ kết nối dàn lạnh 50–200%.

• Tổng chiều dài đường ống tối đa 1.000 m.

• Chức năng i-Demand với 11 cấp độ giới hạn công suất.

• Tự động kiểm tra dây dẫn, van chặn và chiều dài đường ống.

• Vận hành luân phiên tự động giữa các module.

• Dự phòng máy nén giúp tăng độ tin cậy.

• Phạm vi làm lạnh đến 49°C DB.

Kết luận

Daikin VRV H RXYQ60AYMV 60HP 2 chiều là dàn nóng công suất rất lớn thuộc dòng VRV H loại tiêu chuẩn, được thiết kế cho các công trình có nhu cầu điều hòa cao và nhiều khu vực sử dụng. Với công suất làm lạnh 168 kW, công suất sưởi 189 kW và khả năng kết nối tối đa 64 dàn lạnh, model này đáp ứng tốt yêu cầu của các tòa nhà văn phòng, khách sạn, trung tâm thương mại, bệnh viện và khu phức hợp quy mô lớn.

Cấu hình 3 × RXYQ20AYM, khả năng điều khiển công suất 2–100%, mạng đường ống có tổng chiều dài lên tới 1.000 m, cùng các tính năng tự động nạp môi chất lạnh, i-Demand, vận hành luân phiên, dự phòng máy nén và hỗ trợ bảo trì giúp RXYQ60AYMV trở thành giải pháp phù hợp cho những dự án cần hệ thống Daikin VRV H 2 chiều 60HP có công suất lớn, khả năng thiết kế linh hoạt và độ ổn định cao.
