Daikin VRV H RXYQ42AHYMV 42HP 2 chiều là dàn nóng công suất lớn thuộc hệ thống điều hòa trung tâm Daikin VRV H, dòng COP cao được thiết kế cho các công trình thương mại, tòa nhà văn phòng, khách sạn, trung tâm thương mại, bệnh viện và các khu phức hợp có nhu cầu điều hòa lớn.

RXYQ42AHYMV là dàn nóng ba, được tổ hợp từ 2 dàn RXYQ16AYM + 1 dàn RXYQ10AYM, đạt tổng công suất 42HP.

Thiết bị có công suất làm lạnh 118 kW, tương đương khoảng 403.000 BTU/h, công suất sưởi 132 kW, tương đương khoảng 450.000 BTU/h và khả năng kết nối tối đa 64 dàn lạnh.

Giải pháp điều hòa trung tâm cho công trình quy mô lớn

Với công suất lên tới 42HP và khả năng kết nối tối đa 64 dàn lạnh, Daikin RXYQ42AHYMV phù hợp với những công trình có diện tích lớn, nhiều tầng và nhiều khu vực sử dụng điều hòa.

Sản phẩm có thể ứng dụng cho:

• Tòa nhà văn phòng.

• Khách sạn, resort.

• Trung tâm thương mại.

• Bệnh viện và cơ sở y tế.

• Trường học, trung tâm đào tạo.

• Nhà hàng, showroom.

• Chung cư và khu phức hợp.

• Các công trình thương mại có phụ tải điều hòa lớn.

Khả năng kết nối nhiều dàn lạnh cho phép hệ thống phân chia thành nhiều vùng điều hòa, đáp ứng nhu cầu nhiệt khác nhau tại từng khu vực.

Cấu hình 3 dàn nóng tổng công suất 42HP

RXYQ42AHYMV được cấu thành từ 3 dàn nóng đơn, bao gồm:

• 2 × RXYQ16AYM – 16HP.

• 1 × RXYQ10AYM – 10HP.

• Tổng công suất: 42HP.

Để kết nối các module thành một hệ thống hoàn chỉnh, cần sử dụng bộ nối đa chức năng dàn nóng BHFP22P151.

Thiết kế dạng module giúp thuận tiện hơn trong quá trình vận chuyển, đưa thiết bị vào vị trí lắp đặt và bảo trì từng dàn nóng.

Cần phân biệt RXYQ42AHYMV với RXYQ42AYMV cùng mức công suất. RXYQ42AHYMV là dàn ba, loại COP cao thuộc VRV H, trong khi RXYQ42AYMV là cấu hình dàn đôi loại tiêu chuẩn.

Công suất làm lạnh 118 kW – 403.000 BTU/h

RXYQ42AHYMV đạt công suất làm lạnh 118 kW, tương đương khoảng 403.000 BTU/h. Đây là mức công suất phù hợp với những hệ thống điều hòa trung tâm có phụ tải lớn và nhiều dàn lạnh hoạt động đồng thời.

Ở chế độ sưởi, thiết bị đạt công suất 132 kW, tương đương khoảng 450.000 BTU/h, đáp ứng nhu cầu làm lạnh và sưởi trong các công trình sử dụng hệ thống điều hòa 2 chiều.

Công suất điện tiêu thụ được công bố ở mức 32,6 kW khi làm lạnh và 32,4 kW khi sưởi.

Công nghệ Smart VRT và VAV tối ưu hiệu suất

Daikin VRV H RXYQ42AHYMV kết hợp Smart VRT và VAV nhằm tối ưu hoạt động theo tải thực tế của hệ thống.

Smart VRT tính toán tải cần thiết dựa trên dữ liệu từ các dàn lạnh, sau đó điều chỉnh tốc độ máy nén và nhiệt độ môi chất lạnh đến mức phù hợp. Kết hợp với kiểm soát lưu lượng gió, hệ thống có thể giảm tải cho máy nén và hạn chế những tổn thất không cần thiết trong quá trình vận hành.

Theo thông tin sản phẩm, Daikin tập trung nâng cao hiệu suất khi hệ thống hoạt động ở tải thấp. Dữ liệu vận hành được công bố cho thấy hệ thống điều hòa có thể hoạt động ở mức tải 50% trở xuống trong khoảng 80% thời gian vận hành hàng năm, vì vậy việc tối ưu hiệu suất ở vùng tải thấp có ý nghĩa đáng kể đối với mức tiêu thụ năng lượng thực tế.

Hiệu suất năng lượng cao khi vận hành tải thấp

RXYQ42AHYMV được phát triển nhằm nâng cao hiệu quả năng lượng trong điều kiện vận hành thực tế.

Theo thông tin công bố trên trang sản phẩm, công nghệ VRV H giúp đạt COP cao hơn và tiêu thụ điện năng thấp hơn tới 14% trong điều kiện so sánh tương ứng.

Việc tối ưu hiệu suất ở tải thấp đặc biệt hữu ích đối với các công trình mà phụ tải điều hòa thay đổi liên tục trong ngày như văn phòng, khách sạn, bệnh viện hoặc trung tâm thương mại.

Máy nén Scroll điều chỉnh công suất 3–100%

Daikin RXYQ42AHYMV sử dụng máy nén xoắn ốc dạng kín (Scroll) với dải điều khiển công suất 3–100%.

Dải điều chỉnh rộng giúp hệ thống thích ứng linh hoạt với sự thay đổi của phụ tải.

Các lợi ích chính gồm:

• Điều chỉnh công suất theo nhu cầu thực tế.

• Hạn chế vận hành dư công suất.

• Tăng hiệu quả khi tải thấp.

• Duy trì nhiệt độ ổn định.

• Hỗ trợ hệ thống vận hành bền bỉ.

Việc duy trì máy nén hoạt động ổn định ở tải thấp cũng góp phần hạn chế những dao động nhiệt độ không cần thiết trong không gian sử dụng.

Tự động nạp môi chất lạnh

RXYQ42AHYMV được tích hợp chức năng tự động nạp môi chất lạnh, giúp đơn giản hóa quá trình thi công hệ thống VRV công suất lớn.

Tính năng này hỗ trợ xác định lượng môi chất cần thiết sau quá trình nạp, hạn chế sai số do tính toán thủ công và góp phần nâng cao chất lượng lắp đặt.

Đối với hệ thống có nhiều dàn lạnh và mạng đường ống phức tạp, đây là tính năng hữu ích giúp quá trình đưa hệ thống vào vận hành thuận tiện hơn.

Lưu lượng gió lớn và áp suất tĩnh cao

RXYQ42AHYMV có tổng lưu lượng gió 191 + 191 + 257 m³/phút.

Lưu lượng gió lớn giúp tăng khả năng trao đổi nhiệt và tản nhiệt cho các module dàn nóng công suất cao.

Bên cạnh đó, thiết bị đạt áp suất tĩnh ngoài tối đa 78,4 Pa, giúp tăng tính linh hoạt khi bố trí dàn nóng theo phương án tập trung hoặc phân cấp.

Thiết kế dàn trao đổi nhiệt và luồng khí được tối ưu nhằm duy trì khả năng tản nhiệt ổn định trong quá trình vận hành.

Hoạt động êm ban đêm

RXYQ42AHYMV có độ ồn công bố khoảng 64 dB(A).

Thiết bị được trang bị chế độ hoạt động êm ban đêm, phù hợp với những công trình có yêu cầu kiểm soát tiếng ồn tại khu vực lắp đặt dàn nóng.

Theo thông tin kỹ thuật, chế độ này mặc định bắt đầu khoảng 8 giờ sau khi nhiệt độ ngoài trời đạt mức cao nhất và duy trì khoảng 9 giờ tiếp theo. Thời gian kích hoạt có thể cài đặt ở mức 6, 8 hoặc 10 giờ; thời gian duy trì có thể cài đặt 8, 9 hoặc 10 giờ.

Thiết kế tối ưu luồng khí và tản nhiệt

RXYQ42AHYMV được thiết kế nhằm tăng lưu lượng khí và hạn chế cản trở luồng gió.

Hộp điện được bố trí ở phía trên, tận dụng khu vực không gian chết và vị trí chênh lệch áp suất để hỗ trợ luồng khí đi qua dàn trao đổi nhiệt.

Module điện Inverter được làm mát bằng môi chất lạnh, giúp duy trì hoạt động ổn định ngay cả khi nhiệt độ môi trường bên ngoài cao. Thiết kế này cũng góp phần giảm nguy cơ hư hỏng linh kiện điện tử do nhiệt độ cao.

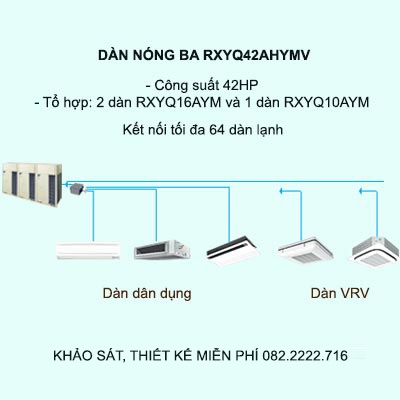

Khả năng kết nối tối đa 64 dàn lạnh

RXYQ42AHYMV có thể kết nối tối đa 64 dàn lạnh.

Hệ thống hỗ trợ nhiều phương án thiết kế:

• Kết hợp dàn lạnh VRV và dàn lạnh dân dụng phù hợp.

• Chỉ sử dụng dàn lạnh VRV.

• Chỉ sử dụng dàn lạnh dân dụng theo cấu hình được hỗ trợ.

Tỷ lệ kết nối dàn lạnh nằm trong phạm vi 50–200%, tùy loại dàn lạnh và cấu hình hệ thống. Với một số model dàn lạnh đặc thù, tỷ lệ kết nối tối đa có thể thấp hơn.

Đường ống linh hoạt cho công trình nhiều tầng

RXYQ42AHYMV hỗ trợ chiều dài đường ống thực tế tối đa khoảng 90 m tùy điều kiện thiết kế.

Khi chênh lệch độ cao từ 50 m trở lên, cần tuân thủ yêu cầu kỹ thuật về kích thước đường ống lỏng chính. Trường hợp dàn nóng đặt cao hơn dàn lạnh, có thể cần thực hiện cài đặt bổ sung trên dàn nóng.

Vì vậy, đường kính ống và phương án bố trí cần được tính toán theo hồ sơ thiết kế VRV cụ thể trước khi thi công.

Tự động kiểm tra, hỗ trợ lắp đặt và bảo trì

RXYQ42AHYMV được tích hợp nhiều chức năng hỗ trợ quá trình lắp đặt, kiểm tra và bảo dưỡng.

Các chức năng đáng chú ý gồm:

• Tự động kiểm tra dây dẫn giữa dàn nóng và dàn lạnh.

• Tự động kiểm tra tình trạng van chặn.

• Xác định chiều dài đường ống để tối ưu vận hành.

• Hiển thị thông tin vận hành bằng LED 7 đoạn.

• Hỗ trợ kỹ thuật viên trong quá trình chẩn đoán và bảo trì.

Bảng mạch điều khiển sử dụng công nghệ SMT, giúp cải thiện khả năng chống nhiễu và tăng khả năng bảo vệ trước tác động của môi trường như cát và thời tiết ẩm ướt.

Chức năng i-Demand kiểm soát điện năng

i-Demand cho phép giới hạn mức điện năng tiêu thụ của hệ thống theo các cấp độ cài đặt.

RXYQ42AHYMV hỗ trợ 11 cấp độ giới hạn công suất, giúp chủ đầu tư chủ động kiểm soát phụ tải điện và thực hiện cắt giảm công suất đỉnh tùy theo nhu cầu.

Tính năng này đặc biệt hữu ích đối với những công trình có phụ tải HVAC lớn và cần kiểm soát mức tiêu thụ điện trong các thời điểm cao điểm.

Vận hành luân phiên tự động

RXYQ42AHYMV được trang bị chức năng vận hành luân phiên tự động.

Khi hệ thống khởi động, các dàn nóng có thể tự động luân phiên thứ tự vận hành nhằm cân bằng thời gian hoạt động giữa các module.

Việc phân bổ thời gian vận hành giúp hạn chế tình trạng một dàn nóng phải hoạt động nhiều hơn các dàn còn lại, qua đó góp phần tăng tuổi thọ thiết bị và duy trì độ ổn định của hệ thống.

Vận hành dự phòng kép tăng độ tin cậy

RXYQ42AHYMV thuộc dòng VRV H được trang bị các giải pháp tăng độ tin cậy, trong đó có chức năng vận hành dự phòng kép.

Khi một module hoặc máy nén gặp vấn đề, hệ thống có thể hỗ trợ vận hành dự phòng trong phạm vi cấu hình cho phép, giúp hạn chế nguy cơ toàn bộ hệ thống phải dừng hoạt động.

Đây là ưu điểm đáng chú ý đối với các công trình yêu cầu tính liên tục cao như khách sạn, bệnh viện, văn phòng và các dự án thương mại quy mô lớn.

Hoạt động ổn định trong dải nhiệt độ rộng

RXYQ42AHYMV có phạm vi vận hành:

• Làm lạnh: -5 đến 49°C DB.

• Sưởi: -20 đến 15,5°C WB.

Dải nhiệt độ vận hành rộng giúp thiết bị thích ứng với nhiều điều kiện môi trường khác nhau, đồng thời tăng tính linh hoạt khi lựa chọn vị trí lắp đặt dàn nóng.

Thông số kỹ thuật Daikin VRV H RXYQ42AHYMV

Các thông số trên được đối chiếu theo thông tin kỹ thuật của model RXYQ42AHYMV trên trang sản phẩm.

Ưu điểm nổi bật của Daikin VRV H RXYQ42AHYMV

RXYQ42AHYMV 42HP nổi bật với:

• Công suất làm lạnh 118 kW, tương đương 403.000 BTU/h.

• Công suất sưởi 132 kW, tương đương 450.000 BTU/h.

• Cấu hình 3 dàn nóng 2 × RXYQ16AYM + 1 × RXYQ10AYM.

• Kết nối tối đa 64 dàn lạnh.

• Công nghệ Smart VRT kết hợp VAV.

• Dải điều khiển công suất 3–100%.

• Máy nén Scroll dạng kín.

• Chức năng tự động nạp môi chất lạnh.

• Lưu lượng gió lớn 191 + 191 + 257 m³/phút.

• Áp suất tĩnh ngoài lên tới 78,4 Pa.

• Chế độ hoạt động êm ban đêm.

• Tỷ lệ kết nối dàn lạnh 50–200% tùy cấu hình.

• Chức năng i-Demand với 11 cấp độ giới hạn công suất.

• Tự động kiểm tra dây dẫn, van chặn và chiều dài đường ống.

• Vận hành luân phiên tự động giữa các dàn nóng.

• Giải pháp vận hành dự phòng tăng độ tin cậy.

• Phạm vi làm lạnh đến 49°C DB.

Kết luận

Daikin VRV H RXYQ42AHYMV 42HP 2 chiều là dàn nóng công suất lớn dành cho những công trình yêu cầu hệ thống điều hòa trung tâm có công suất cao, khả năng kết nối nhiều dàn lạnh và hiệu suất vận hành ổn định.

Với công suất làm lạnh 118 kW, công suất sưởi 132 kW, khả năng kết nối tối đa 64 dàn lạnh và cấu hình 3 module 2 × RXYQ16AYM + 1 × RXYQ10AYM, sản phẩm đáp ứng tốt nhu cầu điều hòa cho các tòa nhà văn phòng, khách sạn, trung tâm thương mại, bệnh viện và khu phức hợp quy mô lớn.

Sự kết hợp giữa Smart VRT, VAV, máy nén Scroll, tự động nạp môi chất lạnh, i-Demand, vận hành luân phiên tự động, áp suất tĩnh cao và các chức năng hỗ trợ dự phòng giúp RXYQ42AHYMV cân bằng giữa hiệu suất năng lượng, khả năng kiểm soát và độ tin cậy trong quá trình khai thác.

Đây là lựa chọn phù hợp cho các dự án cần hệ thống Daikin VRV H 2 chiều 42HP, phục vụ nhiều khu vực và yêu cầu cao về khả năng vận hành lâu dài.
