Daikin VRV H RXYQ38AHYMV 38HP 2 chiều là dàn nóng công suất lớn thuộc hệ thống điều hòa trung tâm Daikin VRV H, dòng COP cao được phát triển cho các công trình thương mại, văn phòng, khách sạn, trung tâm thương mại, bệnh viện và khu phức hợp quy mô lớn.

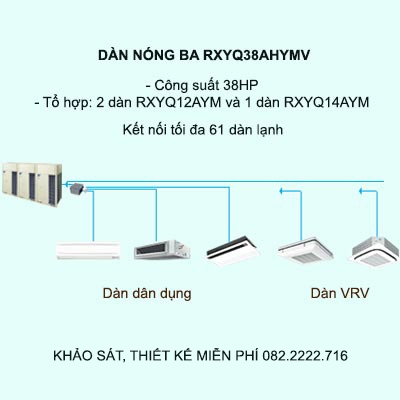

RXYQ38AHYMV là dàn nóng ba, được tổ hợp từ 2 dàn RXYQ12AYM + 1 dàn RXYQ14AYM, đạt tổng công suất 38HP.

Model có công suất làm lạnh 107 kW, tương đương khoảng 365.000 BTU/h, công suất sưởi 120 kW, tương đương khoảng 409.000 BTU/h và khả năng kết nối tối đa 61 dàn lạnh.

Giải pháp điều hòa trung tâm cho công trình quy mô lớn

Với công suất lên tới 38HP và khả năng kết nối tối đa 61 dàn lạnh, Daikin RXYQ38AHYMV phù hợp với những công trình có diện tích lớn, nhiều tầng và yêu cầu phân chia nhiều khu vực điều hòa.

Sản phẩm có thể ứng dụng cho:

• Tòa nhà văn phòng.

• Khách sạn, resort.

• Trung tâm thương mại.

• Bệnh viện và cơ sở y tế.

• Trường học, trung tâm đào tạo.

• Nhà hàng, showroom.

• Chung cư và khu phức hợp.

• Các công trình thương mại có nhiều khu vực sử dụng.

Khả năng kết nối số lượng lớn dàn lạnh giúp hệ thống có thể phân chia thành nhiều vùng điều hòa, đáp ứng nhu cầu sử dụng khác nhau tại từng khu vực.

Cấu hình 3 dàn nóng tổng công suất 38HP

RXYQ38AHYMV được cấu thành từ 3 dàn nóng đơn:

• 2 × RXYQ12AYM – 12HP.

• 1 × RXYQ14AYM – 14HP.

• Tổng công suất: 38HP.

Hệ thống cần sử dụng bộ nối đa chức năng dàn nóng BHFP22P151 để kết nối các module thành một tổ hợp hoàn chỉnh. Thiết kế module giúp thuận tiện hơn khi vận chuyển, lắp đặt và bảo trì từng dàn nóng.

Cần lưu ý rằng cùng công suất 38HP còn có RXYQ38AYMV, nhưng đây là model có cấu hình khác, thuộc loại dàn đôi tiêu chuẩn. Vì vậy, khi lập thiết kế hoặc dự toán cần xác định chính xác mã RXYQ38AHYMV nếu công trình yêu cầu dàn nóng VRV H loại COP cao.

Công suất làm lạnh 107 kW – 365.000 BTU/h

RXYQ38AHYMV đạt công suất làm lạnh 107 kW, tương đương khoảng 365.000 BTU/h. Đây là mức công suất phù hợp với những hệ thống điều hòa trung tâm có phụ tải lớn và nhiều dàn lạnh hoạt động đồng thời.

Ở chế độ sưởi, công suất đạt 120 kW, tương đương khoảng 409.000 BTU/h, cho phép hệ thống đáp ứng cả nhu cầu làm lạnh và sưởi trong những công trình sử dụng điều hòa 2 chiều.

Công nghệ Smart VRT và VAV tối ưu hiệu suất

Daikin VRV H RXYQ38AHYMV kết hợp Smart VRT với VAV để tối ưu hoạt động theo tải thực tế của toàn hệ thống.

Smart VRT tính toán tải cần thiết dựa trên dữ liệu từ các dàn lạnh, sau đó điều chỉnh tốc độ máy nén và nhiệt độ môi chất lạnh đến mức phù hợp. Kết hợp với kiểm soát lưu lượng gió, hệ thống có thể giảm tải cho máy nén và hạn chế những tổn thất không cần thiết trong quá trình vận hành.

Đặc biệt ở điều kiện tải thấp, việc duy trì máy nén hoạt động ổn định thay vì liên tục bật/tắt giúp giảm dao động nhiệt độ và hỗ trợ duy trì sự thoải mái trong không gian sử dụng.

Máy nén Scroll điều chỉnh công suất từ 4–100%

RXYQ38AHYMV sử dụng máy nén xoắn ốc dạng kín (Scroll) với khả năng điều khiển công suất trong phạm vi 4–100%.

Dải điều chỉnh rộng giúp hệ thống thích ứng với sự thay đổi của phụ tải trong ngày.

Một số lợi ích gồm:

• Điều chỉnh công suất theo tải thực tế.

• Hạn chế vận hành dư công suất.

• Tăng hiệu quả khi hệ thống hoạt động ở tải thấp.

• Duy trì nhiệt độ ổn định hơn.

• Hỗ trợ vận hành bền bỉ trong thời gian dài.

Theo thông số của sản phẩm, công suất điện tiêu thụ ở chế độ làm lạnh là 28,1 kW, trong khi chế độ sưởi là 28,8 kW.

Tự động nạp môi chất lạnh

Một ưu điểm đáng chú ý của RXYQ38AHYMV là chức năng tự động nạp môi chất lạnh.

Tính năng này giúp đơn giản hóa quá trình thi công hệ thống đường ống, hỗ trợ xác định lượng môi chất lạnh cần thiết và hạn chế sai số trong quá trình nạp.

Với một hệ thống công suất lớn có đường ống phức tạp, khả năng tự động nạp môi chất góp phần nâng cao chất lượng lắp đặt và hỗ trợ hệ thống đạt trạng thái vận hành phù hợp sau khi hoàn thiện.

Lưu lượng gió lớn, hỗ trợ tản nhiệt hiệu quả

Tổ hợp RXYQ38AHYMV có tổng lưu lượng gió 191 + 191 + 257 m³/phút.

Lưu lượng gió lớn giúp tăng khả năng trao đổi nhiệt và tản nhiệt cho các module dàn nóng công suất cao.

Bên cạnh đó, thiết kế dàn trao đổi nhiệt trên cả 4 mặt giúp tăng diện tích trao đổi nhiệt mà không cần tăng đáng kể kích thước của từng module. Các linh kiện điện được bố trí hợp lý nhằm giảm cản trở luồng không khí.

Hoạt động êm ban đêm

RXYQ38AHYMV có độ ồn công bố khoảng 64 dB(A).

Thiết bị được trang bị chế độ hoạt động êm ban đêm, phù hợp với những công trình có yêu cầu kiểm soát tiếng ồn tại khu vực lắp đặt dàn nóng.

Theo thông tin kỹ thuật, chế độ này mặc định bắt đầu khoảng 8 giờ sau khi nhiệt độ ngoài trời đạt mức cao nhất và duy trì khoảng 9 giờ tiếp theo trước khi hệ thống trở lại vận hành bình thường. Thời gian kích hoạt và thời gian duy trì có thể được cài đặt lại theo cấu hình hệ thống.

Thiết kế module tối ưu không gian

RXYQ38AHYMV sử dụng cấu hình 3 module giúp việc vận chuyển và bố trí thiết bị linh hoạt hơn.

Kích thước các module gồm:

• Module RXYQ12AYM: 1.657 × 930 × 765 mm.

• Module RXYQ14AYM: 1.657 × 1.240 × 765 mm.

Thiết kế này giúp các đơn vị thi công có thể đưa từng module vào vị trí lắp đặt thay vì phải vận chuyển một thiết bị nguyên khối có công suất tương đương.

Khả năng kết nối tối đa 61 dàn lạnh

RXYQ38AHYMV có thể kết nối tối đa 61 dàn lạnh.

Tùy phương án thiết kế, hệ thống có thể sử dụng dàn lạnh VRV, dàn lạnh dân dụng phù hợp hoặc các cấu hình kết hợp theo phạm vi được hỗ trợ.

Khả năng kết nối lớn giúp hệ thống đáp ứng tốt các công trình có nhiều phòng, nhiều khu vực sử dụng và phụ tải điều hòa khác nhau.

Theo thông tin sản phẩm, tỷ lệ kết nối dàn lạnh nằm trong khoảng 50–200%, tùy cấu hình cụ thể.

Đường ống linh hoạt cho công trình nhiều tầng

RXYQ38AHYMV hỗ trợ chiều dài đường ống thực tế tối đa khoảng 90 m tùy điều kiện áp dụng.

Hệ thống cũng hỗ trợ tỷ lệ kết nối dàn lạnh 50–200%, tạo thêm sự linh hoạt khi thiết kế mạng đường ống cho các công trình nhiều tầng.

Khi chênh lệch độ cao từ 50 m trở lên, cần tuân thủ các yêu cầu kỹ thuật liên quan đến kích thước đường ống lỏng chính. Vì vậy, việc lựa chọn đường kính ống và phương án bố trí cần được tính toán theo hồ sơ thiết kế VRV cụ thể.

Tự động kiểm tra và hỗ trợ bảo trì

RXYQ38AHYMV được trang bị nhiều chức năng hỗ trợ quá trình lắp đặt, kiểm tra và bảo dưỡng hệ thống.

Một số chức năng đáng chú ý:

• Tự động kiểm tra dây dẫn giữa dàn nóng và dàn lạnh.

• Kiểm tra tình trạng van chặn.

• Xác định chiều dài đường ống.

• Hiển thị trạng thái hệ thống thông qua LED 7 đoạn.

• Hỗ trợ kỹ thuật viên trong quá trình chẩn đoán và bảo trì.

Bảng mạch điều khiển sử dụng công nghệ SMT, giúp cải thiện khả năng chống nhiễu và tăng khả năng bảo vệ trước tác động của môi trường như cát và độ ẩm.

Chức năng i-Demand kiểm soát điện năng

i-Demand cho phép giới hạn mức điện năng tiêu thụ của hệ thống theo các cấp độ cài đặt.

RXYQ38AHYMV hỗ trợ 11 cấp độ giới hạn công suất, giúp chủ đầu tư có thể chủ động kiểm soát phụ tải điện và thực hiện cắt giảm công suất đỉnh trong những thời điểm cần thiết.

Đây là tính năng hữu ích đối với các công trình có hệ thống điện công suất lớn, đặc biệt khi cần kiểm soát phụ tải HVAC theo từng thời điểm vận hành.

Vận hành luân phiên tự động

RXYQ38AHYMV được trang bị chức năng vận hành luân phiên tự động.

Khi hệ thống khởi động, các dàn nóng có thể tự động luân phiên thứ tự vận hành nhằm cân bằng thời gian hoạt động giữa các module.

Việc phân bổ thời gian vận hành giúp hạn chế tình trạng một module phải hoạt động nhiều hơn các module còn lại, qua đó góp phần nâng cao độ bền và sự ổn định của hệ thống trong thời gian dài.

Vận hành dự phòng kép tăng độ tin cậy

Một trong những tính năng đáng chú ý của VRV H RXYQ38AHYMV là vận hành dự phòng kép.

Trong trường hợp một dàn nóng trong tổ hợp gặp sự cố, các dàn nóng còn lại có thể tiếp tục vận hành khẩn cấp trong phạm vi cho phép cho đến khi thiết bị gặp sự cố được sửa chữa.

Hệ thống cũng hỗ trợ dự phòng máy nén. Khi một trong các máy nén gặp sự cố, máy nén còn lại có thể tiếp tục vận hành khẩn cấp, giúp giảm nguy cơ toàn bộ hệ thống phải dừng hoạt động do sự cố máy nén.

Tính năng này đặc biệt có giá trị với những công trình yêu cầu độ tin cậy cao như khách sạn, bệnh viện, văn phòng và các dự án thương mại quy mô lớn.

Hoạt động ổn định trong dải nhiệt độ rộng

RXYQ38AHYMV có phạm vi vận hành:

• Làm lạnh: -5 đến 49°C DB.

• Sưởi: -20 đến 15,5°C WB.

Dải nhiệt độ hoạt động rộng giúp thiết bị thích ứng với nhiều điều kiện môi trường khác nhau, đồng thời giảm giới hạn trong việc lựa chọn vị trí lắp đặt dàn nóng.

Thông số kỹ thuật Daikin VRV H RXYQ38AHYMV

Các thông số trên được đối chiếu theo thông tin kỹ thuật của model RXYQ38AHYMV trên trang sản phẩm.

Ưu điểm nổi bật của Daikin VRV H RXYQ38AHYMV

RXYQ38AHYMV 38HP nổi bật với:

• Công suất làm lạnh 107 kW, tương đương 365.000 BTU/h.

• Công suất sưởi 120 kW, tương đương 409.000 BTU/h.

• Cấu hình 3 dàn nóng 2 × RXYQ12AYM + 1 × RXYQ14AYM.

• Kết nối tối đa 61 dàn lạnh.

• Công nghệ Smart VRT kết hợp VAV.

• Dải điều khiển công suất 4–100%.

• Máy nén Scroll dạng kín.

• Chức năng tự động nạp môi chất lạnh.

• Lưu lượng gió lớn 191 + 191 + 257 m³/phút.

• Chế độ hoạt động êm ban đêm.

• Tỷ lệ kết nối dàn lạnh 50–200%.

• Chức năng i-Demand với 11 cấp độ giới hạn công suất.

• Tự động kiểm tra dây dẫn, van chặn và chiều dài đường ống.

• Vận hành luân phiên tự động giữa các dàn nóng.

• Vận hành dự phòng kép giúp tăng độ tin cậy của hệ thống.

• Phạm vi làm lạnh đến 49°C DB.

Kết luận

Daikin VRV H RXYQ38AHYMV 38HP 2 chiều là giải pháp dàn nóng công suất lớn dành cho những công trình yêu cầu hệ thống điều hòa trung tâm có công suất cao, khả năng kết nối nhiều dàn lạnh và độ tin cậy trong quá trình vận hành.

Với công suất làm lạnh 107 kW, công suất sưởi 120 kW, khả năng kết nối tối đa 61 dàn lạnh và cấu hình 3 module 2 × RXYQ12AYM + 1 × RXYQ14AYM, sản phẩm đáp ứng tốt nhu cầu điều hòa cho các tòa nhà văn phòng, khách sạn, trung tâm thương mại, bệnh viện và khu phức hợp quy mô lớn.

Sự kết hợp giữa Smart VRT, VAV, máy nén Scroll, tự động nạp môi chất lạnh, i-Demand, vận hành luân phiên tự động, vận hành dự phòng kép và chế độ hoạt động êm ban đêm giúp RXYQ38AHYMV cân bằng giữa hiệu suất năng lượng, khả năng kiểm soát và độ ổn định. Đây là lựa chọn phù hợp cho những dự án cần hệ thống Daikin VRV H 2 chiều 38HP, phục vụ nhiều khu vực và yêu cầu cao về khả năng vận hành lâu dài.
