Daikin VRV H RXYQ40AHYMV 40HP 2 chiều là dàn nóng công suất lớn thuộc hệ thống điều hòa trung tâm Daikin VRV H, dòng COP cao được thiết kế cho các công trình thương mại, văn phòng, khách sạn, trung tâm thương mại, bệnh viện và các khu phức hợp có nhu cầu điều hòa lớn.

RXYQ40AHYMV là dàn nóng ba, được tổ hợp từ 2 dàn RXYQ12AYM + 1 dàn RXYQ16AYM, đạt tổng công suất 40HP.

Thiết bị có công suất làm lạnh 112 kW, tương đương khoảng 382.000 BTU/h, công suất sưởi 125 kW, tương đương khoảng 427.000 BTU/h và khả năng kết nối tối đa 64 dàn lạnh.

Giải pháp điều hòa trung tâm cho công trình quy mô lớn

Với công suất lên tới 40HP và khả năng kết nối tối đa 64 dàn lạnh, Daikin RXYQ40AHYMV phù hợp với các công trình có diện tích lớn, nhiều tầng và nhiều khu vực sử dụng điều hòa.

Sản phẩm có thể ứng dụng cho:

• Tòa nhà văn phòng.

• Khách sạn, resort.

• Trung tâm thương mại.

• Bệnh viện và cơ sở y tế.

• Trường học, trung tâm đào tạo.

• Nhà hàng, showroom.

• Chung cư và khu phức hợp.

• Các công trình thương mại có phụ tải điều hòa lớn.

Khả năng kết nối tối đa 64 dàn lạnh giúp hệ thống phân chia thành nhiều vùng điều hòa độc lập, đáp ứng nhu cầu nhiệt khác nhau tại từng khu vực.

Cấu hình 3 dàn nóng tổng công suất 40HP

RXYQ40AHYMV được cấu thành từ 3 dàn nóng đơn, bao gồm:

• 2 × RXYQ12AYM – 12HP.

• 1 × RXYQ16AYM – 16HP.

• Tổng công suất: 40HP.

Để kết nối các module thành một hệ thống hoàn chỉnh, cần sử dụng bộ nối đa chức năng dàn nóng BHFP22P151.

Thiết kế dạng module giúp thuận tiện hơn trong quá trình vận chuyển, đưa thiết bị vào vị trí lắp đặt và bảo trì từng dàn nóng.

Cần phân biệt RXYQ40AHYMV với RXYQ40AYMV cùng mức công suất 40HP. Theo thông tin sản phẩm, RXYQ40AHYMV là dàn ba, loại COP cao, trong khi RXYQ40AYMV là cấu hình dàn đôi loại tiêu chuẩn.

Công suất làm lạnh 112 kW – 382.000 BTU/h

RXYQ40AHYMV đạt công suất làm lạnh 112 kW, tương đương khoảng 382.000 BTU/h. Đây là mức công suất phù hợp với các hệ thống điều hòa trung tâm có phụ tải lớn và nhiều dàn lạnh hoạt động đồng thời.

Ở chế độ sưởi, thiết bị đạt công suất 125 kW, tương đương khoảng 427.000 BTU/h, đáp ứng nhu cầu điều hòa 2 chiều trong những công trình cần làm lạnh và sưởi theo mùa.

Công suất điện tiêu thụ được công bố ở mức 30,3 kW khi làm lạnh và 30,4 kW khi sưởi.

Công nghệ Smart VRT và VAV tối ưu hiệu suất

Daikin VRV H RXYQ40AHYMV kết hợp Smart VRT và VAV nhằm tối ưu hoạt động theo tải thực tế của hệ thống.

Smart VRT tính toán tải cần thiết dựa trên dữ liệu từ các dàn lạnh, sau đó điều chỉnh tốc độ máy nén và nhiệt độ môi chất lạnh về mức phù hợp. Kết hợp với điều khiển lưu lượng gió, hệ thống có thể giảm tải cho máy nén và hạn chế các tổn thất trong quá trình vận hành.

Theo thông tin sản phẩm, việc tối ưu hiệu suất ở tải thấp là trọng tâm của dòng VRV H. Daikin cho biết hệ thống điều hòa thường hoạt động ở mức tải 50% trở xuống trong khoảng 80% thời gian vận hành hàng năm, do đó việc cải thiện hiệu suất ở vùng tải thấp có ý nghĩa đáng kể đối với mức tiêu thụ năng lượng thực tế.

Hiệu suất năng lượng cao khi vận hành tải thấp

RXYQ40AHYMV được phát triển với mục tiêu nâng cao hiệu suất trong điều kiện vận hành thực tế, đặc biệt khi phụ tải không đạt mức định mức.

Theo thông tin được công bố trên trang sản phẩm, công nghệ của VRV H giúp đạt COP cao hơn và tiêu thụ điện năng thấp hơn tới 14% trong điều kiện so sánh tương ứng.

Khi tải thấp, hệ thống có khả năng duy trì máy nén hoạt động ổn định thay vì liên tục bật/tắt, góp phần hạn chế dao động nhiệt độ và nâng cao sự thoải mái trong không gian sử dụng.

Máy nén Scroll điều chỉnh công suất 4–100%

Daikin RXYQ40AHYMV sử dụng máy nén xoắn ốc dạng kín (Scroll) với dải điều khiển công suất 4–100%.

Dải điều chỉnh rộng giúp hệ thống thích ứng với sự thay đổi liên tục của phụ tải:

• Điều chỉnh công suất theo nhu cầu thực tế.

• Hạn chế vận hành dư công suất.

• Tăng hiệu quả khi tải thấp.

• Duy trì nhiệt độ ổn định hơn.

• Hỗ trợ vận hành bền bỉ trong thời gian dài.

Bo mạch Inverter được cải thiện độ bền nhờ sử dụng tụ film cho máy nén, góp phần tăng độ tin cậy của hệ thống điều khiển.

Tự động nạp môi chất lạnh

RXYQ40AHYMV được trang bị chức năng tự động nạp môi chất lạnh, giúp đơn giản hóa quá trình thi công hệ thống VRV công suất lớn.

Tính năng này hỗ trợ xác định lượng môi chất phù hợp sau quá trình nạp, góp phần hạn chế sai số do tính toán thủ công và nâng cao chất lượng lắp đặt.

Đối với hệ thống có nhiều dàn lạnh và mạng đường ống phức tạp, đây là tính năng hữu ích giúp quá trình đưa hệ thống vào vận hành thuận tiện hơn.

Lưu lượng gió lớn và áp suất tĩnh cao

RXYQ40AHYMV có tổng lưu lượng gió 191 + 191 + 257 m³/phút, phù hợp với yêu cầu tản nhiệt của hệ thống công suất lớn.

Dàn nóng đạt áp suất tĩnh ngoài tối đa 78,4 Pa, giúp tăng tính linh hoạt khi bố trí thiết bị theo phương án tập trung hoặc phân cấp.

Thiết kế quạt được tối ưu nhằm tăng lưu lượng gió và duy trì khả năng tản nhiệt hiệu quả trong quá trình vận hành.

Hoạt động êm ban đêm

RXYQ40AHYMV có độ ồn công bố khoảng 64 dB(A).

Thiết bị được trang bị chế độ hoạt động êm ban đêm, phù hợp với những công trình có yêu cầu kiểm soát tiếng ồn tại khu vực đặt dàn nóng.

Theo thông tin kỹ thuật, chế độ này mặc định bắt đầu sau khoảng 8 giờ kể từ khi nhiệt độ ngoài trời đạt mức cao nhất và duy trì khoảng 9 giờ tiếp theo trước khi hệ thống trở lại vận hành bình thường. Thời gian có thể được cài đặt theo các mức hỗ trợ của hệ thống.

Thiết kế tối ưu luồng khí và tản nhiệt

Daikin RXYQ40AHYMV được thiết kế nhằm hạn chế cản trở dòng khí và nâng cao hiệu quả trao đổi nhiệt.

Các thành phần điện được thu nhỏ và bố trí vào khu vực không gian chết gần miệng gió, giúp giảm cản trở luồng không khí.

Hộp điện được bố trí ở phía trên giữa khu vực áp suất thấp và cao, tận dụng chênh lệch áp suất để hỗ trợ lưu lượng khí đi qua hệ thống.

Ngoài ra, module điện Inverter được làm mát bằng môi chất lạnh, giúp duy trì hoạt động ổn định ngay cả khi nhiệt độ môi trường bên ngoài cao.

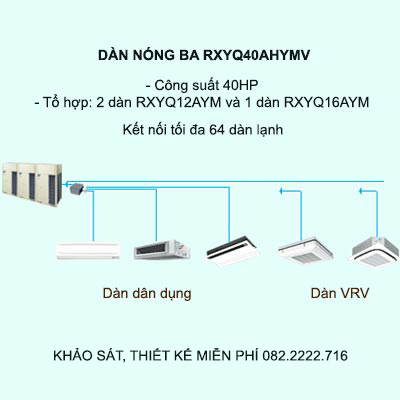

Khả năng kết nối tối đa 64 dàn lạnh

RXYQ40AHYMV có thể kết nối tối đa 64 dàn lạnh.

Hệ thống cho phép lựa chọn nhiều phương án kết hợp dàn lạnh theo cấu hình công trình, bao gồm:

• Dàn lạnh VRV.

• Dàn lạnh dân dụng phù hợp.

• Kết hợp dàn lạnh VRV và dân dụng.

• Chỉ sử dụng dàn lạnh VRV.

• Chỉ sử dụng dàn lạnh dân dụng.

Tỷ lệ kết nối dàn lạnh được hỗ trợ trong phạm vi 50–200%, tùy cấu hình cụ thể.

Đường ống linh hoạt cho công trình nhiều tầng

RXYQ40AHYMV hỗ trợ chiều dài đường ống thực tế tối đa khoảng 90 m tùy điều kiện thiết kế.

Tỷ lệ kết nối dàn lạnh 50–200% giúp tăng tính linh hoạt khi thiết kế hệ thống cho các công trình nhiều tầng hoặc có mặt bằng phức tạp.

Khi chênh lệch độ cao từ 50 m trở lên, cần tuân thủ yêu cầu kỹ thuật về kích thước đường ống lỏng chính. Vì vậy, đường kính ống và phương án bố trí cần được tính toán theo hồ sơ thiết kế VRV cụ thể trước khi thi công.

Tự động kiểm tra, hỗ trợ lắp đặt và bảo trì

RXYQ40AHYMV được tích hợp nhiều chức năng hỗ trợ quá trình lắp đặt và bảo dưỡng hệ thống.

Các chức năng đáng chú ý gồm:

• Tự động kiểm tra dây dẫn giữa dàn nóng và dàn lạnh.

• Tự động kiểm tra tình trạng van chặn.

• Xác định chiều dài đường ống.

• Hiển thị thông tin vận hành bằng LED 7 đoạn.

• Hỗ trợ kỹ thuật viên trong quá trình chẩn đoán và bảo trì.

Bo mạch điều khiển sử dụng công nghệ SMT, giúp cải thiện khả năng chống nhiễu và tăng khả năng bảo vệ trước tác động của môi trường như cát và độ ẩm.

Chức năng i-Demand kiểm soát điện năng

i-Demand cho phép giới hạn mức điện năng tiêu thụ của hệ thống theo các cấp độ cài đặt.

RXYQ40AHYMV hỗ trợ 11 cấp độ giới hạn công suất, giúp chủ đầu tư chủ động kiểm soát phụ tải điện và thực hiện cắt giảm công suất đỉnh theo nhu cầu.

Tính năng này đặc biệt hữu ích đối với các công trình có hệ thống điện công suất lớn, nơi phụ tải HVAC chiếm tỷ trọng đáng kể trong tổng mức tiêu thụ điện.

Vận hành dự phòng kép tăng độ tin cậy

RXYQ40AHYMV được trang bị tính năng vận hành dự phòng kép, góp phần nâng cao độ tin cậy của hệ thống.

Trong quá trình bảo trì, hệ thống hỗ trợ xử lý từng khu vực mà không nhất thiết phải dừng toàn bộ hệ thống trong những cấu hình được hỗ trợ. Các dàn lạnh còn lại có thể tiếp tục hoạt động bình thường trong phạm vi cho phép.

Trang sản phẩm cũng lưu ý rằng tính năng này không áp dụng khi kết nối với dàn lạnh dân dụng. Vì vậy, phương án thiết kế cần được kiểm tra theo cấu hình dàn lạnh thực tế của công trình.

Hoạt động ổn định trong dải nhiệt độ rộng

RXYQ40AHYMV có phạm vi vận hành:

• Làm lạnh: -5 đến 49°C DB.

• Sưởi: -20 đến 15,5°C WB.

Dải nhiệt độ hoạt động rộng giúp thiết bị thích ứng với nhiều điều kiện môi trường, đồng thời phù hợp với các công trình yêu cầu hệ thống điều hòa hoạt động ổn định trong thời gian dài.

Thông số kỹ thuật Daikin VRV H RXYQ40AHYMV

Các thông số trên được đối chiếu theo thông tin kỹ thuật của model RXYQ40AHYMV trên trang sản phẩm.

Ưu điểm nổi bật của Daikin VRV H RXYQ40AHYMV

RXYQ40AHYMV 40HP nổi bật với:

• Công suất làm lạnh 112 kW, tương đương 382.000 BTU/h.

• Công suất sưởi 125 kW, tương đương 427.000 BTU/h.

• Cấu hình 3 dàn nóng 2 × RXYQ12AYM + 1 × RXYQ16AYM.

• Kết nối tối đa 64 dàn lạnh.

• Công nghệ Smart VRT kết hợp VAV.

• Dải điều khiển công suất 4–100%.

• Máy nén Scroll dạng kín.

• Chức năng tự động nạp môi chất lạnh.

• Lưu lượng gió lớn 191 + 191 + 257 m³/phút.

• Áp suất tĩnh ngoài lên tới 78,4 Pa.

• Chế độ hoạt động êm ban đêm.

• Tỷ lệ kết nối dàn lạnh 50–200%.

• Chức năng i-Demand với 11 cấp độ giới hạn công suất.

• Tự động kiểm tra dây dẫn, van chặn và chiều dài đường ống.

• Vận hành dự phòng kép giúp tăng độ tin cậy.

• Phạm vi làm lạnh đến 49°C DB.

Kết luận

Daikin VRV H RXYQ40AHYMV 40HP 2 chiều là dàn nóng công suất lớn dành cho những công trình yêu cầu hệ thống điều hòa trung tâm có công suất cao, khả năng kết nối nhiều dàn lạnh và hiệu suất vận hành ổn định.

Với công suất làm lạnh 112 kW, công suất sưởi 125 kW, khả năng kết nối tối đa 64 dàn lạnh và cấu hình 3 module 2 × RXYQ12AYM + 1 × RXYQ16AYM, sản phẩm đáp ứng tốt nhu cầu điều hòa cho các tòa nhà văn phòng, khách sạn, trung tâm thương mại, bệnh viện và khu phức hợp quy mô lớn.

Sự kết hợp giữa Smart VRT, VAV, máy nén Scroll, tự động nạp môi chất lạnh, i-Demand, thiết kế luồng khí tối ưu, vận hành dự phòng kép và chế độ hoạt động êm ban đêm giúp RXYQ40AHYMV cân bằng giữa hiệu suất năng lượng, khả năng kiểm soát và độ tin cậy trong quá trình khai thác.

Đây là lựa chọn phù hợp cho các dự án cần hệ thống Daikin VRV H 2 chiều 40HP, phục vụ nhiều khu vực và yêu cầu cao về khả năng vận hành lâu dài.
