Daikin VRV H RXYQ56AYMV 56HP 2 chiều là dàn nóng công suất lớn thuộc hệ thống điều hòa trung tâm Daikin VRV H, dòng tiêu chuẩn được thiết kế cho các công trình thương mại, văn phòng, khách sạn, trung tâm thương mại, bệnh viện và khu phức hợp quy mô lớn.

RXYQ56AYMV là dàn nóng ba, được tổ hợp từ 2 dàn RXYQ18AYM + 1 dàn RXYQ20AYM, đạt tổng công suất 56HP. Thiết bị có công suất làm lạnh 156 kW, tương đương khoảng 532.000 BTU/h, công suất sưởi 175 kW, tương đương khoảng 597.000 BTU/h và khả năng kết nối tối đa 64 dàn lạnh.

Giải pháp điều hòa trung tâm công suất 56HP

Với công suất lên tới 56HP và khả năng kết nối tối đa 64 dàn lạnh, Daikin RXYQ56AYMV phù hợp với những công trình có phụ tải điều hòa lớn, nhiều khu vực sử dụng và yêu cầu hệ thống hoạt động ổn định trong thời gian dài.

Sản phẩm có thể ứng dụng cho:

• Tòa nhà văn phòng.

• Khách sạn, resort.

• Trung tâm thương mại.

• Bệnh viện và cơ sở y tế.

• Trường học, trung tâm đào tạo.

• Showroom, nhà hàng và khu thương mại.

• Chung cư và khu phức hợp.

• Các công trình có nhiều khu vực điều hòa độc lập.

Khả năng kết nối tối đa 64 dàn lạnh cho phép hệ thống phân chia thành nhiều vùng điều hòa, đáp ứng nhu cầu sử dụng khác nhau tại từng khu vực.

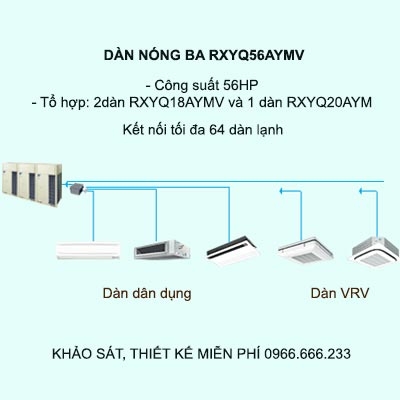

Cấu hình 3 dàn nóng tổng công suất 56HP

RXYQ56AYMV được cấu thành từ 3 dàn nóng đơn, bao gồm:

• 2 × RXYQ18AYM – 18HP.

• 1 × RXYQ20AYM – 20HP.

• Tổng công suất: 56HP.

Để kết nối các module thành một hệ thống hoàn chỉnh, cần sử dụng bộ nối đa chức năng dàn nóng BHFP22P151.

Thiết kế dạng module giúp thuận tiện hơn khi vận chuyển, đưa thiết bị vào vị trí lắp đặt và thực hiện bảo trì từng dàn nóng.

Cần lưu ý RXYQ56AYMV là dàn ba loại tiêu chuẩn, khác với các model VRV H loại COP cao có hậu tố AHYMV. Vì vậy, khi lập dự toán hoặc thiết kế hệ thống cần xác định đúng mã RXYQ56AYMV để tránh nhầm model.

Công suất làm lạnh 156 kW – 532.000 BTU/h

RXYQ56AYMV đạt công suất làm lạnh 156 kW, tương đương khoảng 532.000 BTU/h, phù hợp với những hệ thống điều hòa trung tâm có phụ tải lớn và nhiều dàn lạnh hoạt động đồng thời.

Ở chế độ sưởi, công suất đạt 175 kW, tương đương khoảng 597.000 BTU/h, cho phép hệ thống đáp ứng cả nhu cầu làm lạnh và sưởi trong những công trình sử dụng điều hòa 2 chiều.

Công suất điện tiêu thụ được công bố ở mức 48,3 kW khi làm lạnh và 46,9 kW khi sưởi.

Công nghệ VRV VRT và VAV tối ưu hiệu suất

Daikin RXYQ56AYMV kết hợp các công nghệ VRT và VAV nhằm tối ưu hoạt động theo tải thực tế của hệ thống.

Smart VRT tính toán tải cần thiết cho toàn hệ thống dựa trên dữ liệu nhận được từ các dàn lạnh, sau đó tối ưu tốc độ máy nén và nhiệt độ môi chất lạnh. Kết hợp với điều khiển lưu lượng gió VAV, hệ thống có thể giảm tải cho máy nén và hạn chế những tổn thất không cần thiết trong quá trình vận hành.

Daikin cho biết hệ thống điều hòa thực tế hoạt động ở mức tải 50% trở xuống trong khoảng 80% thời gian hoạt động hàng năm, vì vậy việc nâng cao hiệu suất ở tải thấp có ý nghĩa quan trọng đối với mức tiêu thụ điện thực tế.

Theo thông tin sản phẩm, công nghệ VRV H có thể giúp tăng COP và giảm tiêu thụ điện năng tới 14% trong điều kiện so sánh tương ứng.

Máy nén Scroll Inverter điều chỉnh công suất linh hoạt

RXYQ56AYMV sử dụng máy nén xoắn ốc dạng kín (Scroll) với khả năng điều khiển công suất trong phạm vi 3–100%.

Dải điều chỉnh rộng giúp hệ thống thích ứng với sự thay đổi của phụ tải trong ngày:

• Điều chỉnh công suất theo nhu cầu thực tế.

• Hạn chế vận hành dư công suất.

• Tăng hiệu quả khi hệ thống hoạt động ở tải thấp.

• Duy trì nhiệt độ ổn định hơn.

• Hỗ trợ hệ thống vận hành bền bỉ.

Máy nén được thiết kế với cơ chế kiểm soát áp suất ngược, giúp giảm tổn thất công suất do rò rỉ môi chất lạnh khi hoạt động ở tải thấp. Cơ chế áp suất trung gian cũng tối ưu lực tác động lên đĩa cuộn động theo điều kiện vận hành.

Kiểm soát nhiệt độ dầu giảm điện năng chờ

RXYQ56AYMV được trang bị công nghệ kiểm soát nhiệt độ dầu, giúp hạn chế mức tiêu thụ điện năng dự phòng khi hệ thống không hoạt động liên tục.

Theo thông tin sản phẩm, giải pháp kiểm soát nhiệt độ dầu có thể giúp giảm điện năng dự phòng dành cho việc gia nhiệt dầu tới 82,7% mỗi năm so với các model thông thường trong điều kiện so sánh tương ứng.

Đây là một trong những giải pháp giúp hệ thống tối ưu năng lượng không chỉ trong thời gian vận hành mà cả ở trạng thái chờ.

Tự động nạp môi chất lạnh

Một trong những ưu điểm đáng chú ý của RXYQ56AYMV là chức năng tự động nạp môi chất lạnh.

Hệ thống có thể tự động xác định lượng môi chất lạnh tối ưu cần nạp, giúp hạn chế nguy cơ thiếu hoặc thừa môi chất do sai số tính toán.

Tính năng này cũng giúp đơn giản hóa quá trình thi công. Sau khi nạp trước lượng môi chất theo yêu cầu, kỹ thuật viên có thể kích hoạt chế độ tự động nạp để hệ thống hoàn thiện lượng môi chất phù hợp và đóng van chặn.

Đối với hệ thống 56HP có mạng đường ống lớn và nhiều dàn lạnh, đây là tính năng hỗ trợ đáng kể cho quá trình lắp đặt và đưa hệ thống vào vận hành.

Bo mạch Inverter thế hệ mới tăng độ tin cậy

RXYQ56AYMV được trang bị bo mạch PCB Inverter thế hệ mới, giúp nâng cao độ tin cậy của hệ thống điều khiển.

Thiết kế mới giảm số lượng linh kiện và kích thước bảng mạch, đồng thời cải thiện khả năng thích ứng với sự biến động của nguồn điện.

Cơ chế kiểm soát dòng điện giúp hạn chế tình trạng dòng điện vượt mức khi nguồn cung cấp có bất thường trong phạm vi cho phép. Ngoài ra, việc sử dụng tụ film cho máy nén góp phần nâng cao độ bền của bảng mạch Inverter.

Lưu lượng gió lớn và áp suất tĩnh cao

Tổ hợp RXYQ56AYMV có lưu lượng gió tổng cộng 252 + 252 + 297 m³/phút, đáp ứng yêu cầu tản nhiệt của hệ thống công suất lớn.

Thiết kế quạt được tối ưu nhằm tăng lưu lượng gió và áp suất tĩnh ngoài, hỗ trợ các phương án bố trí dàn nóng linh hoạt hơn.

Đặc biệt, dàn trao đổi nhiệt được thiết kế trên 4 mặt, giúp tăng diện tích trao đổi nhiệt mà không cần tăng đáng kể kích thước tổng thể của module.

Hoạt động êm ban đêm

RXYQ56AYMV có độ ồn công bố khoảng 68 dB(A).

Thiết bị được trang bị chế độ hoạt động êm ban đêm, phù hợp với những công trình có yêu cầu kiểm soát tiếng ồn tại khu vực đặt dàn nóng.

Theo thông tin kỹ thuật, chế độ này mặc định bắt đầu khoảng 8 giờ sau khi nhiệt độ ngoài trời đạt mức cao nhất và duy trì khoảng 9 giờ tiếp theo trước khi hệ thống trở lại vận hành bình thường. Thời gian kích hoạt có thể cài đặt ở mức 6, 8 hoặc 10 giờ; thời gian duy trì có thể cài đặt 8, 9 hoặc 10 giờ.

Chế độ hoạt động êm được thực hiện bằng cách giảm công suất vận hành. Khi kích hoạt tại công trình, độ ồn có thể giảm đáng kể so với chế độ vận hành thông thường.

Thiết kế nhỏ gọn, tối ưu trao đổi nhiệt

RXYQ56AYMV được thiết kế theo dạng module với dàn trao đổi nhiệt trên cả 4 mặt, giúp tăng diện tích trao đổi nhiệt mà không cần tăng kích thước thiết bị theo chiều cao.

Các linh kiện điện được thu nhỏ và bố trí vào khu vực không gian chết gần miệng gió, giúp giảm cản trở luồng không khí.

Hộp điện được bố trí ở phía trên, giữa khu vực áp suất thấp và áp suất cao, tận dụng chênh lệch áp suất để hỗ trợ lưu lượng khí đi qua hệ thống trao đổi nhiệt.

Module điện Inverter được làm mát bằng môi chất lạnh, giúp duy trì hoạt động ổn định ngay cả khi nhiệt độ môi trường bên ngoài cao.

Khả năng kết nối tối đa 64 dàn lạnh

RXYQ56AYMV có thể kết nối tối đa 64 dàn lạnh.

Tùy phương án thiết kế, hệ thống có thể sử dụng:

• Dàn lạnh VRV.

• Dàn lạnh dân dụng phù hợp.

• Kết hợp dàn lạnh VRV và dàn lạnh dân dụng.

• Chỉ sử dụng dàn lạnh VRV.

• Chỉ sử dụng dàn lạnh dân dụng theo cấu hình được hỗ trợ.

Tỷ lệ kết nối dàn lạnh nằm trong phạm vi 50–200%, tùy loại dàn lạnh và cấu hình cụ thể.

Đường ống dài, linh hoạt khi thiết kế

RXYQ56AYMV hỗ trợ mạng đường ống dài, tạo sự linh hoạt khi thiết kế hệ thống cho các công trình lớn.

Theo thông tin kỹ thuật:

• Chiều dài đường ống thực tế tương đương tối đa: 165 m, có thể đạt 190 m trong điều kiện tương ứng.

• Tổng chiều dài đường ống: tối đa 1.000 m.

• Chiều dài giữa nhánh dàn lạnh đầu tiên và dàn lạnh xa nhất: tối đa 90 m.

• Chiều dài tương đương giữa các nhánh dàn nóng: tối đa 10 m, tương đương 13 m.

• Chênh lệch độ cao giữa các dàn nóng: tối đa 5 m.

• Chênh lệch độ cao giữa các dàn lạnh: tối đa 30 m.

• Chênh lệch độ cao giữa dàn nóng và dàn lạnh: tối đa 90 m.

Khi chênh lệch độ cao giữa dàn nóng và dàn lạnh từ 50 m trở lên, cần tăng kích thước đường ống lỏng chính theo yêu cầu kỹ thuật. Nếu dàn nóng được đặt cao hơn dàn lạnh, cần thực hiện cài đặt bổ sung trên dàn nóng.

Tự động kiểm tra và hỗ trợ bảo trì

RXYQ56AYMV được tích hợp nhiều chức năng hỗ trợ quá trình lắp đặt, kiểm tra và bảo dưỡng hệ thống.

Các chức năng đáng chú ý gồm:

• Tự động kiểm tra dây dẫn giữa dàn nóng và dàn lạnh.

• Kiểm tra tình trạng van chặn.

• Xác định chiều dài đường ống.

• Hiển thị trạng thái hệ thống bằng LED 7 đoạn.

• Hỗ trợ kỹ thuật viên trong quá trình chẩn đoán và bảo trì.

Bảng mạch điều khiển sử dụng công nghệ SMT, góp phần cải thiện khả năng chống nhiễu và tăng khả năng bảo vệ trước các tác động của môi trường.

Chức năng i-Demand kiểm soát điện năng

i-Demand cho phép giới hạn mức điện năng tiêu thụ của hệ thống theo các cấp độ cài đặt.

Tính năng này giúp chủ đầu tư chủ động kiểm soát phụ tải điện và thực hiện cắt giảm công suất đỉnh khi cần thiết.

Đối với hệ thống 56HP có công suất điện lớn, khả năng kiểm soát phụ tải HVAC có ý nghĩa quan trọng trong việc quản lý tổng mức tiêu thụ điện của công trình.

Vận hành luân phiên tự động

RXYQ56AYMV được trang bị chức năng vận hành luân phiên tự động.

Khi hệ thống khởi động, các module dàn nóng có thể tự động luân phiên thứ tự vận hành nhằm cân bằng thời gian hoạt động giữa các dàn.

Việc phân bổ thời gian vận hành giúp hạn chế tình trạng một module phải hoạt động nhiều hơn các module còn lại, qua đó góp phần duy trì độ ổn định và hỗ trợ kéo dài tuổi thọ thiết bị.

Vận hành dự phòng kép tăng độ tin cậy

RXYQ56AYMV được trang bị các giải pháp tăng độ tin cậy, trong đó có chức năng vận hành dự phòng kép.

Khi một dàn nóng hoặc máy nén gặp sự cố trong điều kiện được hỗ trợ, hệ thống có thể tiếp tục vận hành khẩn cấp trong phạm vi cho phép, giúp hạn chế nguy cơ toàn bộ hệ thống phải dừng hoạt động.

Tính năng này đặc biệt hữu ích đối với những công trình yêu cầu hệ thống điều hòa hoạt động ổn định như khách sạn, bệnh viện, văn phòng và các dự án thương mại quy mô lớn.

Hoạt động ổn định trong dải nhiệt độ rộng

RXYQ56AYMV có phạm vi vận hành:

• Làm lạnh: -5 đến 49°C DB.

• Sưởi: -20 đến 15,5°C WB.

Dải nhiệt độ hoạt động rộng giúp thiết bị thích ứng với nhiều điều kiện môi trường khác nhau, phù hợp với các công trình yêu cầu hệ thống điều hòa hoạt động ổn định trong thời gian dài.

Thông số kỹ thuật Daikin VRV H RXYQ56AYMV

Các thông số trên được đối chiếu theo thông tin kỹ thuật của model RXYQ56AYMV trên trang sản phẩm.

Ưu điểm nổi bật của Daikin VRV H RXYQ56AYMV

RXYQ56AYMV 56HP nổi bật với:

• Công suất làm lạnh 156 kW, tương đương 532.000 BTU/h.

• Công suất sưởi 175 kW, tương đương 597.000 BTU/h.

• Cấu hình 3 dàn nóng 2 × RXYQ18AYM + 1 × RXYQ20AYM.

• Kết nối tối đa 64 dàn lạnh.

• Công nghệ VRT kết hợp VAV.

• Dải điều khiển công suất 3–100%.

• Máy nén Scroll dạng kín.

• Chức năng tự động nạp môi chất lạnh.

• Kiểm soát nhiệt độ dầu giúp giảm điện năng chờ.

• Lưu lượng gió lớn 252 + 252 + 297 m³/phút.

• Chế độ hoạt động êm ban đêm.

• Tỷ lệ kết nối dàn lạnh 50–200%.

• Tổng chiều dài đường ống tối đa 1.000 m.

• Chiều dài đường ống thực tế tương đương tối đa 165 m, có thể đạt 190 m trong điều kiện tương ứng.

• Chức năng i-Demand hỗ trợ kiểm soát phụ tải điện.

• Tự động kiểm tra dây dẫn, van chặn và chiều dài đường ống.

• Vận hành luân phiên tự động giữa các dàn nóng.

• Các chức năng dự phòng giúp tăng độ tin cậy của hệ thống.

• Phạm vi làm lạnh đến 49°C DB.

Kết luận

Daikin VRV H RXYQ56AYMV 56HP 2 chiều là dàn nóng công suất lớn thuộc dòng VRV H loại tiêu chuẩn, được thiết kế cho những công trình yêu cầu hệ thống điều hòa trung tâm có công suất cao, khả năng kết nối nhiều dàn lạnh và mạng đường ống linh hoạt.

Với công suất làm lạnh 156 kW, công suất sưởi 175 kW, khả năng kết nối tối đa 64 dàn lạnh và cấu hình 3 module 2 × RXYQ18AYM + 1 × RXYQ20AYM, sản phẩm đáp ứng tốt nhu cầu điều hòa cho các tòa nhà văn phòng, khách sạn, trung tâm thương mại, bệnh viện và khu phức hợp quy mô lớn.

Sự kết hợp giữa VRT, VAV, máy nén Scroll Inverter, tự động nạp môi chất lạnh, kiểm soát nhiệt độ dầu, i-Demand, vận hành luân phiên tự động, thiết kế tối ưu luồng khí và các chức năng dự phòng giúp RXYQ56AYMV cân bằng giữa hiệu suất năng lượng, khả năng kiểm soát và độ tin cậy trong quá trình vận hành.

Đây là lựa chọn phù hợp cho những dự án cần hệ thống Daikin VRV H 2 chiều 56HP, phục vụ nhiều khu vực và yêu cầu cao về khả năng vận hành ổn định, tiết kiệm năng lượng và linh hoạt trong thiết kế.
