Cấu tạo điều hòa multi gồm những gì? Nguyên lý hoạt động và lưu ý khi lắp đặt

Cấu tạo điều hòa multi gồm một dàn nóng ngoài trời kết nối với nhiều dàn lạnh trong nhà thông qua hệ thống ống đồng, dây điện, dây tín hiệu và đường thoát nước ngưng. Khác với điều hòa rời truyền thống, mỗi dàn lạnh dùng một dàn nóng riêng, hệ multi cho phép nhiều phòng sử dụng chung một dàn nóng để tiết kiệm không gian lắp đặt và tăng tính thẩm mỹ cho công trình. Hiểu rõ cấu tạo điều hòa multi giúp người dùng chọn đúng thiết bị, phối dàn lạnh phù hợp và hạn chế lỗi khi thi công.

Điều hòa multi là gì?

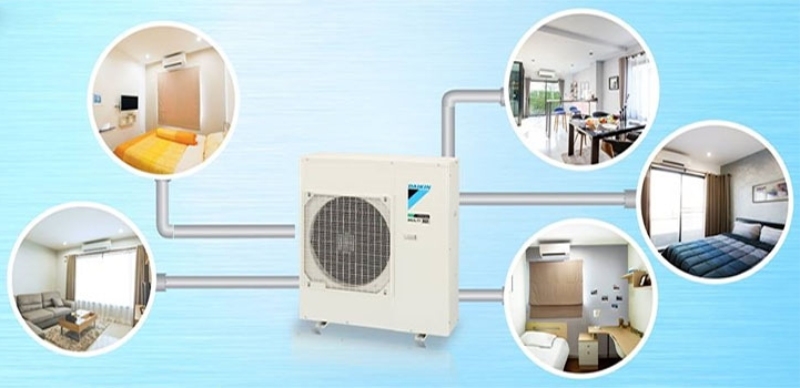

Điều hòa multi là hệ thống điều hòa có một dàn nóng kết nối với nhiều dàn lạnh trong nhà. Mỗi dàn lạnh được lắp cho một phòng hoặc một khu vực riêng và có thể điều khiển độc lập theo nhu cầu sử dụng.

Tùy từng hãng và model, một dàn nóng multi có thể kết nối với 2, 3, 4, 5 hoặc nhiều dàn lạnh. Các dàn lạnh có thể là treo tường, âm trần cassette, âm trần nối ống gió hoặc áp trần nếu hệ thống hỗ trợ.

Điểm khác biệt lớn nhất của điều hòa multi là nhiều dàn lạnh cùng dùng chung một dàn nóng. Vì vậy, cấu tạo hệ thống phức tạp hơn máy rời thông thường và cần được thiết kế đúng ngay từ đầu.

Cấu tạo điều hòa multi gồm những bộ phận nào?

Một hệ điều hòa multi hoàn chỉnh thường gồm dàn nóng, các dàn lạnh, hệ thống ống đồng, dây điện, dây tín hiệu, ống thoát nước ngưng, điều khiển và các vật tư phụ trợ. Mỗi bộ phận có vai trò riêng trong quá trình làm lạnh và vận hành hệ thống.

Dàn nóng multi

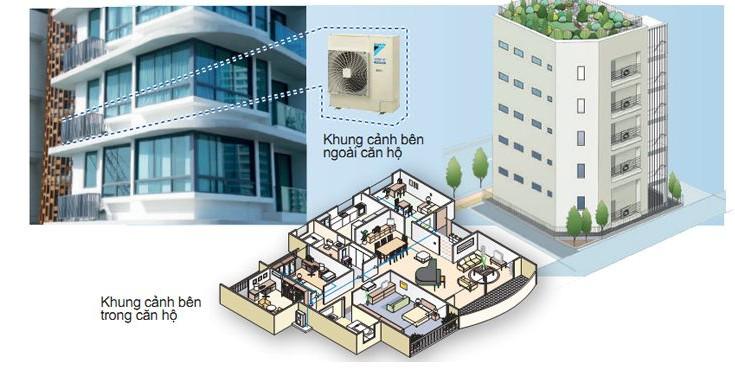

Dàn nóng multi là cụm thiết bị đặt ngoài trời, thường đặt tại ban công, logia, sân thượng, khu kỹ thuật hoặc vị trí thông thoáng bên ngoài công trình. Đây là bộ phận trung tâm của hệ thống, có nhiệm vụ giải nhiệt và cấp môi chất lạnh cho các dàn lạnh trong nhà.

Bên trong dàn nóng thường có các bộ phận chính như máy nén, quạt dàn nóng, dàn trao đổi nhiệt, bo mạch điều khiển, van tiết lưu hoặc cụm điều tiết môi chất lạnh tùy từng thiết kế của hãng.

Dàn nóng multi cần được chọn theo tổng công suất dàn lạnh, số lượng dàn lạnh kết nối, chiều dài ống đồng và điều kiện lắp đặt thực tế. Nếu chọn dàn nóng quá nhỏ, hệ thống có thể thiếu lạnh khi nhiều phòng hoạt động cùng lúc. Nếu chọn quá lớn, chi phí đầu tư có thể tăng không cần thiết.

Dàn lạnh trong nhà

Dàn lạnh là bộ phận lắp trong từng phòng để thổi gió lạnh vào không gian sử dụng. Với hệ multi, mỗi phòng thường dùng một dàn lạnh riêng và có thể điều chỉnh nhiệt độ độc lập.

Các kiểu dàn lạnh phổ biến gồm:

• Dàn lạnh treo tường: phù hợp phòng ngủ, phòng làm việc, chi phí dễ kiểm soát.

• Dàn lạnh âm trần cassette: phù hợp phòng khách, phòng sinh hoạt chung hoặc không gian cần làm mát đều.

• Dàn lạnh âm trần nối ống gió: phù hợp căn hộ cao cấp, biệt thự hoặc nội thất cần giấu máy.

• Dàn lạnh áp trần: phù hợp không gian dài, trần không thuận lợi để lắp âm trần.

Bên trong dàn lạnh thường có dàn trao đổi nhiệt, quạt gió, lưới lọc, máng nước ngưng, cảm biến nhiệt độ và bo mạch điều khiển. Khi chọn dàn lạnh, cần dựa vào diện tích, hướng nắng, số người sử dụng và yêu cầu thẩm mỹ của từng phòng.

Hệ thống ống đồng

Ống đồng có nhiệm vụ dẫn môi chất lạnh giữa dàn nóng và các dàn lạnh. Mỗi dàn lạnh trong hệ multi thường cần một cặp ống đồng kết nối với dàn nóng hoặc kết nối theo sơ đồ kỹ thuật của từng hãng.

Ống đồng cần đúng đường kính, đúng chiều dài và được bọc bảo ôn cẩn thận. Nếu dùng sai kích thước ống, đi ống quá dài hoặc bảo ôn kém, hệ thống có thể làm lạnh kém, thất thoát nhiệt, đọng sương hoặc báo lỗi.

Với hệ multi, cần đặc biệt chú ý tổng chiều dài ống đồng, chiều dài từng nhánh và độ chênh cao giữa dàn nóng với dàn lạnh. Các thông số này phải được đối chiếu theo catalogue của từng model.

Dây điện và dây tín hiệu

Dây điện cấp nguồn và dây tín hiệu giúp các bộ phận trong hệ multi giao tiếp, nhận lệnh điều khiển và vận hành đồng bộ. Tùy thiết kế của hãng, nguồn điện có thể cấp vào dàn nóng, dàn lạnh hoặc theo sơ đồ riêng.

Dây tín hiệu có vai trò quan trọng vì nhiều dàn lạnh cần giao tiếp với dàn nóng để điều chỉnh công suất, báo lỗi và điều phối hoạt động. Nếu đấu sai dây tín hiệu, hệ thống có thể không nhận dàn lạnh, báo lỗi hoặc hoạt động không ổn định.

Khi thi công, cần dùng đúng tiết diện dây, đúng loại dây và đấu nối theo sơ đồ kỹ thuật. Không nên tự đấu nối nếu không có chuyên môn, vì lỗi điện có thể ảnh hưởng đến bo mạch và an toàn vận hành.

Đường thoát nước ngưng

Khi điều hòa hoạt động, dàn lạnh sẽ tạo ra nước ngưng. Lượng nước này cần được dẫn ra ngoài qua đường thoát nước riêng cho từng dàn lạnh hoặc theo hệ thống thoát nước được thiết kế sẵn.

Đường thoát nước ngưng cần có độ dốc phù hợp, không bị võng, gập hoặc tắc. Nếu thoát nước sai kỹ thuật, máy có thể chảy nước, thấm trần, ẩm mốc hoặc làm hư hại nội thất.

Với dàn lạnh âm trần cassette hoặc nối ống gió, thoát nước càng cần được kiểm tra kỹ vì dàn lạnh thường nằm trong trần. Nếu xảy ra chảy nước, việc sửa chữa có thể phức tạp hơn máy treo tường.

Bộ điều khiển

Mỗi dàn lạnh trong hệ multi thường có bộ điều khiển riêng, có thể là remote cầm tay, điều khiển dây gắn tường hoặc điều khiển trung tâm tùy dòng máy. Bộ điều khiển giúp người dùng bật/tắt, chỉnh nhiệt độ, chọn chế độ và tốc độ quạt cho từng phòng.

Một số hệ multi hiện đại có thể hỗ trợ điều khiển qua Wi-Fi hoặc app nếu được lắp thêm phụ kiện tương thích. Tuy nhiên, tính năng này phụ thuộc vào từng hãng và từng model, không nên mặc định hệ nào cũng có.

Vật tư phụ trợ khi lắp đặt

Ngoài các bộ phận chính, hệ điều hòa multi còn cần nhiều vật tư phụ trợ như bảo ôn ống đồng, băng cuốn, ống gen, giá đỡ dàn nóng, ty treo dàn lạnh, aptomat, ống nước ngưng, co nối, đầu nối và vật tư cố định đường ống.

Chất lượng vật tư ảnh hưởng trực tiếp đến độ bền của hệ thống. Nếu dùng vật tư kém, ống đồng mỏng, bảo ôn không đạt hoặc giá đỡ không chắc chắn, hệ thống có thể phát sinh lỗi rung ồn, rò gas, đọng sương hoặc mất an toàn sau một thời gian sử dụng.

Nguyên lý hoạt động của điều hòa multi

Nguyên lý hoạt động của điều hòa multi tương tự điều hòa thông thường, nhưng điểm khác là một dàn nóng phải điều phối môi chất lạnh cho nhiều dàn lạnh. Khi một phòng bật máy, dàn lạnh gửi tín hiệu về dàn nóng để hệ thống cấp lạnh theo nhu cầu.

Nếu nhiều phòng cùng hoạt động, dàn nóng sẽ điều chỉnh công suất để đáp ứng tải lạnh của các dàn lạnh đang chạy. Với công nghệ Inverter, máy nén có thể thay đổi công suất linh hoạt hơn, giúp hệ thống vận hành ổn định và tiết kiệm điện hơn trong điều kiện phù hợp.

Quá trình cơ bản diễn ra như sau:

• Dàn lạnh nhận lệnh làm mát từ điều khiển.

• Dàn nóng khởi động máy nén và luân chuyển môi chất lạnh.

• Môi chất lạnh đi qua ống đồng đến dàn lạnh đang hoạt động.

• Dàn lạnh trao đổi nhiệt với không khí trong phòng và thổi gió mát ra ngoài.

• Nước ngưng phát sinh tại dàn lạnh được dẫn ra ngoài qua ống thoát nước.

• Hệ thống cảm biến và bo mạch điều chỉnh công suất theo nhiệt độ cài đặt.

Do nhiều dàn lạnh dùng chung một dàn nóng, hệ multi cần được tính đúng công suất và tỷ lệ kết nối. Nếu dàn nóng không đủ năng lực, khi nhiều phòng bật cùng lúc, hiệu quả làm lạnh có thể giảm.

Điểm khác giữa cấu tạo điều hòa multi và điều hòa rời

Điều hòa rời thông thường có cấu tạo đơn giản hơn: một dàn nóng kết nối với một dàn lạnh. Mỗi phòng dùng một bộ máy độc lập, nếu một máy gặp lỗi thì các máy khác không bị ảnh hưởng.

Điều hòa multi có cấu tạo dạng hệ thống hơn: một dàn nóng kết nối với nhiều dàn lạnh. Ưu điểm là tiết kiệm không gian đặt dàn nóng, gọn mặt ngoài công trình và linh hoạt phối nhiều kiểu dàn lạnh. Tuy nhiên, hệ thống yêu cầu tính toán kỹ hơn về công suất, đường ống, dây tín hiệu và thoát nước.

Nếu dàn nóng multi gặp sự cố, nhiều dàn lạnh có thể bị ảnh hưởng cùng lúc. Vì vậy, hệ multi cần được chọn đúng thiết bị, lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ.

Lưu ý khi thiết kế cấu tạo hệ điều hòa multi

Khi thiết kế hệ điều hòa multi, không nên chỉ quan tâm số lượng dàn lạnh. Cần xem toàn bộ hệ thống như một giải pháp đồng bộ, gồm thiết bị, đường ống, điện, thoát nước và khả năng bảo trì.

Một số lưu ý quan trọng gồm:

• Chọn dàn nóng theo tổng công suất dàn lạnh và tỷ lệ kết nối cho phép.

• Chọn dàn lạnh theo diện tích, tải nhiệt và thiết kế nội thất từng phòng.

• Kiểm tra số cổng kết nối của dàn nóng.

• Đối chiếu chiều dài ống đồng và độ chênh cao theo catalogue.

• Thiết kế đường thoát nước ngưng cho từng dàn lạnh.

• Chừa cửa thăm nếu dùng dàn lạnh cassette hoặc nối ống gió.

• Dùng vật tư đúng tiêu chuẩn, đặc biệt là ống đồng và bảo ôn.

• Đấu nối điện, dây tín hiệu đúng sơ đồ kỹ thuật của hãng.

Với chung cư, nhà phố hoặc biệt thự đang hoàn thiện nội thất, nên chốt cấu hình điều hòa multi trước khi đóng trần và hoàn thiện tường. Điều này giúp đi ống gọn hơn, dễ bảo trì hơn và hạn chế phát sinh chi phí sửa chữa sau này.

Những lỗi thường gặp liên quan đến cấu tạo điều hòa multi

Nếu thiết kế hoặc lắp đặt sai, hệ điều hòa multi có thể gặp nhiều lỗi trong quá trình sử dụng. Một số lỗi thường gặp gồm:

• Dàn nóng không đủ công suất cho các dàn lạnh.

• Đấu sai dây tín hiệu khiến máy báo lỗi hoặc không nhận dàn lạnh.

• Đường ống đồng quá dài hoặc vượt giới hạn kỹ thuật.

• Bảo ôn kém gây đọng sương, ẩm trần hoặc thất thoát nhiệt.

• Đường thoát nước ngưng sai độ dốc gây chảy nước.

• Không chừa cửa thăm khiến việc bảo trì dàn lạnh âm trần khó khăn.

• Vị trí dàn nóng bí gió, khó tản nhiệt hoặc khó sửa chữa.

Các lỗi này thường không nằm ở bản thân thiết bị mà đến từ khâu thiết kế và thi công. Vì vậy, người dùng nên chọn đơn vị có kinh nghiệm với hệ multi thay vì chỉ so giá máy.

Có nên tự thiết kế hệ điều hòa multi không?

Người dùng có thể tìm hiểu cấu tạo điều hòa multi để hiểu hệ thống và làm việc tốt hơn với đơn vị thi công. Tuy nhiên, không nên tự thiết kế chi tiết nếu không có chuyên môn kỹ thuật.

Lý do là hệ multi cần tính công suất, tỷ lệ kết nối, đường ống đồng, điện, thoát nước và giới hạn kỹ thuật theo từng hãng. Nếu chọn sai từ đầu, việc sửa lại sau khi hoàn thiện nội thất có thể rất tốn kém.

Cách tốt nhất là chuẩn bị mặt bằng, nhu cầu sử dụng từng phòng, vị trí dự kiến đặt dàn nóng và ngân sách. Sau đó, đơn vị kỹ thuật sẽ khảo sát và đề xuất cấu hình phù hợp.

DNA HVAC - Đơn vị tư vấn, thiết kế và lắp đặt điều hòa multi tại Hà Nội

DNA HVAC là đơn vị tư vấn, cung cấp và thi công lắp đặt điều hòa multi cho chung cư, nhà phố, biệt thự và nhiều công trình dân dụng tại Hà Nội. Với từng mặt bằng, DNA HVAC có thể hỗ trợ khảo sát vị trí dàn nóng, tính công suất từng phòng, chọn kiểu dàn lạnh và thiết kế tuyến ống phù hợp.

Cấu tạo điều hòa multi phức tạp hơn điều hòa rời vì nhiều dàn lạnh cùng dùng chung một dàn nóng. Nếu hệ thống được thiết kế đúng, công trình sẽ gọn hơn, thẩm mỹ hơn và vẫn đảm bảo từng phòng làm mát độc lập. Nếu thiết kế sai, hệ thống có thể làm lạnh kém, chảy nước, báo lỗi hoặc khó bảo trì.

Nếu bạn cần tư vấn cấu tạo điều hòa multi, lựa chọn cấu hình cho căn hộ, nhà phố hoặc biệt thự tại Hà Nội, có thể liên hệ DNA HVAC để được khảo sát và đề xuất phương án phù hợp.
