Cảm biến nhiệt R4T R7T: Ý nghĩa, dấu hiệu lỗi và lưu ý khi kiểm tra trên điều hòa Daikin

Cảm biến nhiệt R4T R7T là các ký hiệu kỹ thuật thường gặp trong sơ đồ mạch, tài liệu sửa chữa hoặc quá trình kiểm tra lỗi cảm biến trên một số dòng điều hòa Daikin. Đây thường là các thermistor/cảm biến nhiệt có nhiệm vụ đo nhiệt độ tại những vị trí nhất định trong hệ thống để gửi tín hiệu về bo mạch điều khiển. Tuy nhiên, vị trí và chức năng cụ thể của R4T, R7T có thể khác nhau tùy model, dòng máy và tài liệu kỹ thuật đi kèm. Vì vậy, khi kiểm tra hoặc thay thế, không nên suy luận chung cho mọi máy mà cần đối chiếu đúng mã model và service manual.

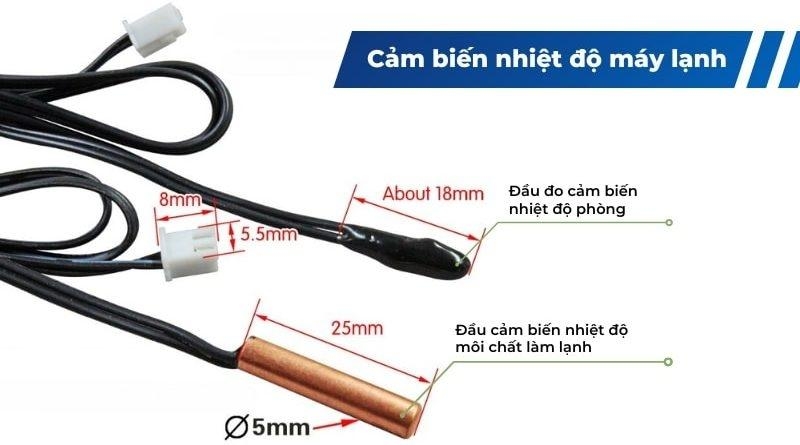

Cảm biến nhiệt R4T R7T là gì?

Cảm biến nhiệt R4T R7T là cách gọi theo ký hiệu linh kiện trong hệ thống điều hòa, thường dùng để chỉ các cảm biến nhiệt dạng thermistor. Trong đó, chữ “R” thường được dùng cho nhóm linh kiện điện trở/cảm biến nhiệt, còn “4T”, “7T” là mã định danh vị trí hoặc chức năng theo sơ đồ kỹ thuật của từng model.

Trên điều hòa Daikin, các cảm biến nhiệt có thể được bố trí tại dàn lạnh, dàn nóng, đường ống, dàn trao đổi nhiệt, môi trường không khí hoặc các vị trí cần giám sát nhiệt độ. Bo mạch sẽ đọc tín hiệu từ cảm biến để điều khiển máy nén, quạt, van tiết lưu, chu trình làm lạnh/sưởi và các cơ chế bảo vệ.

Điểm quan trọng là R4T và R7T không nên được hiểu cứng là luôn nằm ở một vị trí giống nhau trên mọi dòng máy. Với từng model, ký hiệu này có thể tương ứng với cảm biến khác nhau. Khi sửa chữa, kỹ thuật viên cần xem sơ đồ mạch và tài liệu kỹ thuật chính xác của máy.

R4T và R7T có phải đều là cảm biến nhiệt không?

Trong nhiều tài liệu kỹ thuật điều hòa, R4T và R7T thường được hiểu là cảm biến nhiệt/thermistor. Tuy nhiên, để xác định chính xác từng cảm biến đo nhiệt độ ở đâu, cần dựa vào sơ đồ mạch của model cụ thể.

Có model dùng R4T cho một vị trí cảm biến trong dàn nóng hoặc đường ống, trong khi model khác có thể quy định khác. Tương tự, R7T cũng có thể liên quan đến một điểm đo nhiệt khác trong hệ thống. Vì vậy, bài viết này giải thích theo hướng tổng quát và an toàn, không gán cố định R4T hoặc R7T cho một vị trí duy nhất.

Nếu người dùng hoặc kỹ thuật viên đang xử lý một mã lỗi cụ thể, cần tra đúng tài liệu của model đang sửa để biết R4T/R7T tương ứng với cảm biến nào, giá trị điện trở bao nhiêu và cách kiểm tra ra sao.

Cảm biến nhiệt R4T R7T có tác dụng gì?

Cảm biến nhiệt R4T R7T giúp hệ thống điều hòa nhận biết nhiệt độ tại các điểm quan trọng. Từ đó, bo mạch có thể điều chỉnh hoạt động của máy chính xác hơn và bảo vệ linh kiện khi điều kiện vận hành bất thường.

Các tác dụng thường gặp gồm:

• Theo dõi nhiệt độ tại vị trí được gắn cảm biến.

• Gửi tín hiệu về bo mạch điều khiển.

• Hỗ trợ điều khiển máy nén, quạt và van tiết lưu nếu hệ thống có sử dụng.

• Hỗ trợ kiểm soát quá trình làm lạnh hoặc sưởi ấm.

• Hỗ trợ chống đóng băng dàn lạnh hoặc bảo vệ dàn nóng quá nhiệt tùy vị trí cảm biến.

• Giúp máy phát hiện bất thường và báo lỗi khi tín hiệu cảm biến sai.

Nếu cảm biến đọc sai hoặc mất tín hiệu, điều hòa có thể vận hành không đúng thực tế. Máy có thể tự ngắt, báo lỗi, lạnh yếu, chạy sai công suất hoặc không bảo vệ đúng khi hệ thống quá nóng/quá lạnh.

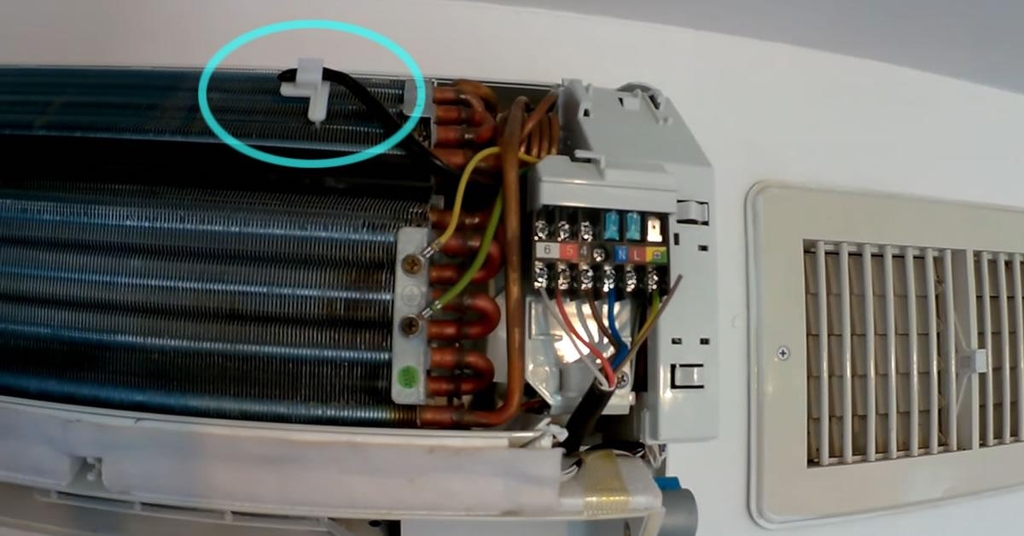

R4T R7T thường nằm ở đâu trong điều hòa Daikin?

Vị trí R4T và R7T phụ thuộc vào từng model điều hòa Daikin. Hai ký hiệu này có thể xuất hiện trong sơ đồ mạch dàn lạnh, dàn nóng hoặc hệ thống điều khiển của một số dòng máy.

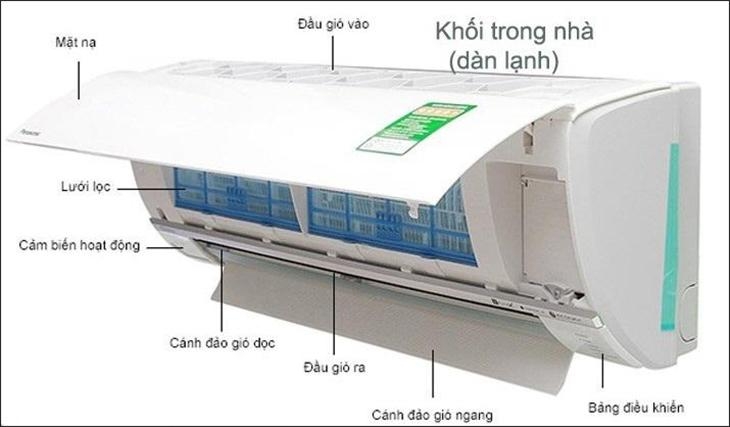

Một số vị trí cảm biến nhiệt thường gặp trong điều hòa gồm:

• Cảm biến nhiệt độ phòng.

• Cảm biến dàn lạnh.

• Cảm biến dàn nóng.

• Cảm biến đường ống gas.

• Cảm biến dàn trao đổi nhiệt.

• Cảm biến môi trường ngoài trời.

• Cảm biến xả, hút hoặc các vị trí bảo vệ tùy hệ thống.

Vì vậy, không nên chỉ nghe “R4T” hoặc “R7T” rồi tự xác định vị trí bằng kinh nghiệm chung. Cách đúng là mở tài liệu kỹ thuật của model, đối chiếu sơ đồ dây, vị trí connector trên bo mạch và bảng giá trị điện trở theo nhiệt độ nếu có.

Dấu hiệu cảm biến nhiệt R4T R7T bị lỗi

Khi cảm biến nhiệt R4T, R7T hoặc dây tín hiệu liên quan gặp sự cố, điều hòa có thể xuất hiện nhiều biểu hiện bất thường. Các dấu hiệu này có thể giống lỗi bo mạch, thiếu gas, quạt yếu hoặc dàn bẩn, nên cần kiểm tra kỹ trước khi kết luận.

Một số dấu hiệu thường gặp gồm:

• Máy báo lỗi cảm biến hoặc lỗi thermistor.

• Đèn dàn lạnh nhấp nháy bất thường.

• Máy tự ngắt sau một thời gian chạy.

• Máy lạnh yếu hoặc làm lạnh không ổn định.

• Dàn nóng chạy rồi ngắt liên tục.

• Dàn lạnh có thể đóng tuyết hoặc thổi gió không đều.

• Máy không nhận đúng nhiệt độ thực tế.

• Điều hòa chạy sai công suất hoặc bảo vệ sai thời điểm.

• Sau khi vệ sinh/sửa chữa, máy báo lỗi liên quan đến cảm biến.

Nếu máy có mã lỗi cụ thể, nên tra mã lỗi trước. Mã lỗi sẽ giúp khoanh vùng cảm biến, bo mạch hoặc mạch tín hiệu nào cần kiểm tra.

Nguyên nhân khiến cảm biến nhiệt R4T R7T lỗi

Cảm biến nhiệt R4T R7T có thể lỗi do chính cảm biến hỏng, dây tín hiệu có vấn đề hoặc bo mạch đọc tín hiệu sai. Không phải mọi trường hợp báo lỗi cảm biến đều bắt buộc do cảm biến hỏng.

Một số nguyên nhân thường gặp gồm:

• Cảm biến bị đứt, chập hoặc sai trị số.

• Dây cảm biến bị đứt, gãy, chuột cắn hoặc côn trùng làm hỏng.

• Giắc cắm cảm biến bị lỏng, oxy hóa hoặc tiếp xúc kém.

• Cảm biến bị ẩm, bám bẩn hoặc nước vào sau khi vệ sinh sai cách.

• Cảm biến lắp sai vị trí sau khi sửa chữa hoặc thay linh kiện.

• Dàn lạnh/dàn nóng quá bẩn làm cảm biến đọc điều kiện không chuẩn.

• Dàn nóng quá nhiệt do bí gió, khiến máy báo lỗi bảo vệ liên quan đến nhiệt độ.

• Bo mạch lỗi, đọc sai tín hiệu từ cảm biến.

• Linh kiện thay thế không đúng mã, không đúng trị số theo model.

Khi xử lý, cần kiểm tra cả cảm biến, dây, giắc, bo mạch và điều kiện vận hành thực tế. Nếu chỉ thay cảm biến mà không kiểm tra nguyên nhân gốc, lỗi có thể tái diễn.

Cách kiểm tra cảm biến nhiệt R4T R7T có chính xác không?

Việc kiểm tra cảm biến nhiệt R4T R7T cần có kiến thức kỹ thuật, đồng hồ đo và tài liệu thông số của đúng model. Người dùng phổ thông không nên tự tháo máy để đo vì có thể nguy hiểm điện, làm gãy giắc hoặc lắp sai vị trí cảm biến.

Về nguyên tắc, kỹ thuật viên thường kiểm tra theo các bước:

• Xác định đúng model máy và sơ đồ mạch.

• Xác định R4T/R7T nằm ở vị trí nào trên hệ thống.

• Kiểm tra mã lỗi đang hiển thị nếu có.

• Kiểm tra giắc cắm và dây tín hiệu có lỏng, đứt, oxy hóa không.

• Đo điện trở cảm biến bằng đồng hồ đo phù hợp.

• So sánh giá trị đo với bảng điện trở theo nhiệt độ trong tài liệu kỹ thuật.

• Kiểm tra bo mạch có nhận tín hiệu đúng không.

• Kiểm tra tình trạng dàn lạnh, dàn nóng, gas và quạt nếu lỗi liên quan đến nhiệt độ vận hành.

Với thermistor, giá trị điện trở thường thay đổi theo nhiệt độ. Vì vậy, không thể chỉ đo một giá trị rồi kết luận nếu không biết nhiệt độ môi trường và bảng chuẩn của model đó.

Có nên tự thay cảm biến nhiệt R4T R7T không?

Không nên tự thay cảm biến nhiệt R4T R7T nếu không có chuyên môn điện lạnh. Đây là linh kiện nhỏ nhưng liên quan trực tiếp đến bo mạch và logic bảo vệ của điều hòa. Thay sai mã, sai trị số hoặc lắp sai vị trí có thể khiến máy tiếp tục báo lỗi, chạy sai hoặc phát sinh hư hỏng khác.

Ngoài ra, R4T/R7T là ký hiệu kỹ thuật theo model. Nếu không đối chiếu đúng tài liệu, người dùng rất dễ mua nhầm linh kiện hoặc thay nhầm cảm biến. Có trường hợp lỗi nằm ở giắc, dây hoặc bo mạch nhưng lại thay cảm biến không cần thiết.

Người dùng chỉ nên tự kiểm tra các bước an toàn như chọn đúng chế độ, tắt bật lại máy, kiểm tra remote, vệ sinh lưới lọc cơ bản và quan sát dàn nóng có chạy không. Việc tháo máy, đo điện trở, kiểm tra bo mạch hoặc thay cảm biến nên để kỹ thuật viên thực hiện.

R4T R7T lỗi có làm điều hòa Daikin không lạnh không?

Có thể. Nếu R4T hoặc R7T là cảm biến liên quan đến quá trình làm lạnh, dàn trao đổi nhiệt, đường ống hoặc bảo vệ dàn nóng/dàn lạnh, lỗi cảm biến có thể khiến điều hòa Daikin không lạnh, lạnh yếu hoặc tự ngắt.

Tuy nhiên, điều hòa không lạnh còn có nhiều nguyên nhân khác như:

• Chọn sai chế độ trên remote.

• Lưới lọc hoặc dàn lạnh bẩn.

• Dàn nóng không chạy hoặc tản nhiệt kém.

• Máy thiếu gas hoặc rò gas.

• Quạt dàn lạnh/dàn nóng yếu.

• Bo mạch lỗi.

• Công suất máy không phù hợp với diện tích phòng.

• Phòng quá nóng, nhiều kính hoặc hở cửa.

Vì vậy, nếu máy không lạnh và nghi ngờ lỗi R4T/R7T, vẫn cần kiểm tra tổng thể. Không nên chỉ dựa vào hiện tượng lạnh yếu để kết luận cảm biến hỏng.

R4T R7T lỗi có làm điều hòa tự ngắt không?

Có thể. Nếu cảm biến gửi tín hiệu bất thường hoặc bo mạch nhận thấy nhiệt độ ở một vị trí nào đó vượt ngưỡng an toàn, điều hòa có thể tự ngắt để bảo vệ hệ thống.

Một số tình huống có thể gặp:

• Máy chạy một lúc rồi dừng.

• Dàn nóng chạy rồi ngắt liên tục.

• Dàn lạnh thổi gió rồi dừng, đèn báo lỗi nhấp nháy.

• Máy không cho máy nén hoạt động để tránh hư hỏng.

• Máy báo mã lỗi liên quan đến thermistor hoặc cảm biến nhiệt.

Tuy nhiên, tự ngắt cũng có thể do nguồn điện yếu, dàn nóng quá nóng, máy nén quá tải, quạt lỗi, thiếu gas hoặc bo mạch gặp vấn đề. Cần kiểm tra mã lỗi và thông số thực tế trước khi quyết định thay cảm biến.

Chi phí thay cảm biến nhiệt R4T R7T phụ thuộc vào yếu tố nào?

Chi phí thay cảm biến nhiệt R4T R7T phụ thuộc vào dòng máy, loại cảm biến, vị trí lắp đặt và mức độ tháo lắp. Với một số máy treo tường, việc kiểm tra và thay cảm biến có thể đơn giản hơn. Với cassette, nối ống gió, multi hoặc hệ công trình, thao tác có thể phức tạp hơn.

Các yếu tố ảnh hưởng gồm:

• Model máy Daikin cụ thể.

• R4T/R7T tương ứng với cảm biến nào trong tài liệu kỹ thuật.

• Linh kiện có sẵn hay phải đặt theo mã.

• Vị trí cảm biến ở dàn lạnh, dàn nóng hay đường ống.

• Vị trí lắp đặt máy dễ hay khó thao tác.

• Có lỗi kèm theo như dây tín hiệu, giắc cắm hoặc bo mạch không.

• Máy còn bảo hành hay đã hết bảo hành.

• Có cần vệ sinh hoặc kiểm tra hệ thống thêm không.

Để tránh phát sinh không rõ ràng, người dùng nên yêu cầu kỹ thuật viên báo nguyên nhân, linh kiện cần thay, chi phí và tình trạng bảo hành trước khi sửa.

Lưu ý khi kiểm tra và thay cảm biến R4T R7T

Khi kiểm tra hoặc thay cảm biến R4T R7T, cần làm đúng theo tài liệu kỹ thuật và quy trình an toàn điện lạnh. Đây không phải linh kiện nên thay theo cảm tính.

Một số lưu ý quan trọng gồm:

• Phải xác định đúng model máy trước khi tra R4T/R7T.

• Không mặc định R4T/R7T giống nhau ở mọi dòng Daikin.

• Cần đối chiếu sơ đồ mạch và vị trí connector trên bo.

• Cần đo điện trở cảm biến và so sánh với bảng chuẩn theo nhiệt độ.

• Kiểm tra giắc, dây tín hiệu và bo mạch trước khi thay cảm biến.

• Không dùng linh kiện sai trị số hoặc không đúng mã tương thích.

• Sau khi thay, cần lắp đúng vị trí tiếp xúc nhiệt.

• Cần chạy thử và kiểm tra mã lỗi sau sửa chữa.

Nếu máy còn trong thời gian bảo hành, người dùng nên liên hệ đơn vị bán hàng, trung tâm bảo hành hoặc kỹ thuật viên được ủy quyền để tránh mất quyền lợi bảo hành.

Làm sao hạn chế lỗi cảm biến nhiệt điều hòa Daikin?

Không thể tránh hoàn toàn lỗi linh kiện, nhưng người dùng có thể giảm rủi ro lỗi cảm biến bằng cách sử dụng, vệ sinh và bảo dưỡng đúng cách.

Một số lưu ý gồm:

• Vệ sinh lưới lọc định kỳ để luồng gió ổn định.

• Bảo dưỡng dàn lạnh và dàn nóng theo tần suất sử dụng.

• Không xịt nước trực tiếp vào bo mạch hoặc giắc cảm biến.

• Chọn đơn vị vệ sinh có kinh nghiệm với điều hòa Daikin.

• Không tự ý tháo cảm biến khi không có chuyên môn.

• Đặt dàn nóng ở nơi thông thoáng, hạn chế quá nhiệt.

• Kiểm tra sớm khi máy có dấu hiệu tự ngắt, lạnh yếu hoặc báo lỗi.

• Dùng nguồn điện ổn định, hạn chế sốc điện.

• Tránh để chuột, côn trùng làm hỏng dây tín hiệu.

Với máy dùng nhiều giờ mỗi ngày trong văn phòng, showroom hoặc công trình dịch vụ, nên bảo dưỡng thường xuyên hơn để hạn chế lỗi cảm biến, quạt, dàn trao đổi nhiệt và bo mạch.
