Trunking Điều Hòa Là Gì Và Vì Sao Cần Lắp Đúng Kỹ Thuật?

Trong các công trình hiện đại, việc sử dụng hệ thống máng nhựa (trunking) để che giấu đường ống đồng, bảo ôn, dây điện và ống nước ngưng đi nổi ngày càng trở nên phổ biến. Tuy nhiên, việc lắp đặt trunking điều hòa không chỉ đơn thuần là ốp máng lên tường mà đòi hỏi sự tỉ mỉ, tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật.

Nếu thi công sai cách, hệ thống rất dễ gặp tình trạng cong vênh, hở nắp máng, đọng nước rò rỉ hoặc làm tuyến ống bị gập gãy, ảnh hưởng trực tiếp đến tuổi thọ của máy lạnh. Do đó, nắm vững cách thi công trunking điều hòa đúng chuẩn là yếu tố sống còn của người thợ cơ điện.

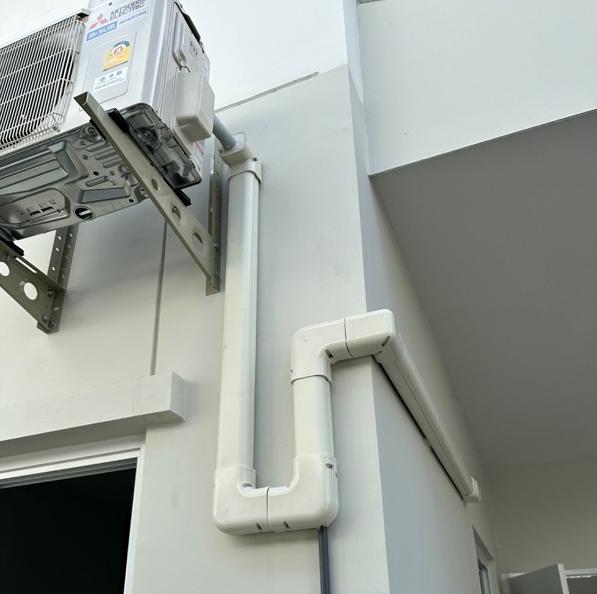

Hướng dẫn lắp đặt hộp trunking nhựa che ống đồng điều hoà

Chuẩn Bị Trước Khi Lắp Đặt Trunking Điều Hòa

Công tác chuẩn bị kỹ lưỡng sẽ giúp quá trình lắp đặt diễn ra nhanh chóng, hạn chế sai sót:

• Khảo sát tuyến đi ống: Xác định vị trí xuất phát từ dàn lạnh ra đến dàn nóng, ưu tiên tuyến ngắn và gọn nhất.
• Đo tổng chiều dài tuyến: Tính toán chính xác số mét máng cần dùng và cộng thêm tỷ lệ hao hụt cắt nối (khoảng 5-10%).
• Xác định số lượng góc chuyển hướng và vị trí chia nhánh: Đếm chính xác số góc vuông, góc chéo để chuẩn bị đúng chủng loại phụ kiện.
• Chọn size máng: Căn cứ vào số lượng cặp ống đồng. (👉 Tham khảo chi tiết cách tính tại bài viết: Cách chọn kích thước trunking điều hòa theo số lượng và size ống đồng).
• Chuẩn bị dụng cụ: Máy khoan, máy cắt nhựa, thước nivo (thủy chuẩn), bút đánh dấu, búa, vít nở và keo chuyên dụng.

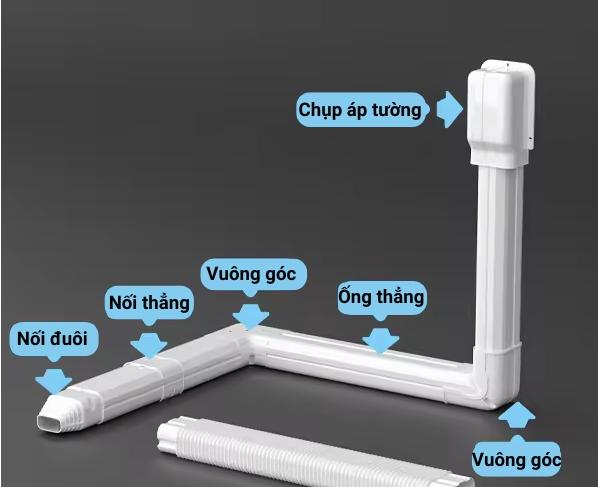

Hệ Thống Phụ Kiện Đồng Bộ Cần Có Khi Thi Công

Để hoàn thiện một tuyến trunking sắc sảo, không thể thiếu các chủng loại phụ kiện đi kèm:

Quy Trình 10 Bước Lắp Đặt Trunking Điều Hòa Đúng Kỹ Thuật

Bước 1 – Khảo sát và lấy dấu tuyến trunking

Dùng thước nivo bật mực hoặc đánh dấu đường thẳng trên tường. Chọn tuyến ngắn nhất, ít góc cua nhất và đảm bảo không vướng víu nội thất, thuận tiện cho việc bảo trì sau này.

Bước 2 – Lựa chọn size trunking phù hợp

Xác định chính xác quy cách máng (ví dụ: size 75x65 cho ống đơn, hoặc size 130x80/160x120 cho hệ thống gom nhiều cặp ống).

Bước 3 – Cắt thân trunking theo kích thước thực tế

Đo đạc kỹ lưỡng trước khi cắt. Dùng máy cắt chuyên dụng để cắt thân và nắp máng vuông vức góc 90 độ, tuyệt đối làm sạch ba via nhựa để không làm rách bảo ôn.

Bước 4 – Cố định đáy trunking lên tường (Cách cố định & bắt vít)

Khoan lỗ và đóng nở nhựa lên tường theo các điểm đánh dấu. Khoảng cách bắt vít trunking điều hòa tiêu chuẩn thường dao động từ 40cm đến 60cm một điểm vít để đảm bảo đáy máng phẳng tuyệt đối, không bị võng hay cong vênh.

Bước 5 – Đưa đường ống đồng và vật tư vào máng

Nhẹ nhàng đặt cụm ống đồng (đã bọc bảo ôn kỹ càng), cáp điện nguồn, dây tín hiệu điều khiển và ống nước ngưng vào lòng máng. Lưu ý giữ nguyên độ dốc cho ống nước xả và không để ống đồng bị gập gãy.

Bước 6 – Lắp đặt phụ kiện chuyển hướng

Gắn các loại nối vuông cùng/khác mặt phẳng hoặc nối 45 độ tại các điểm góc tường. Sử dụng ống mềm tại các vị trí khó bẻ góc để đảm bảo kỹ thuật.

Bước 7 – Lắp chụp áp tường / chụp vuông tường

Ốp chụp áp tường tại các vị trí ống đâm xuyên qua tường hoặc sát dàn lạnh để che kín các khe hở thô, tạo điểm chuyển tiếp sắc sảo.

Bước 8 – Nối các đoạn trunking

Sử dụng phụ kiện nối thẳng hoặc nối đuôi để ghép nối các thanh máng lại với nhau. Kiểm tra các mối nối phải khít khao, không lệch tim.

Bước 9 – Đóng nắp trunking

Kiểm tra lần cuối đảm bảo không có dây điện nào bị kẹp giữa ngàm nắp. Dùng tay ấn dứt khoát để sập nắp máng từ đầu tuyến đến cuối tuyến.

Bước 10 – Kiểm tra và hoàn thiện

Kiểm tra độ thẳng hàng của toàn bộ tuyến máng, dùng khăn sạch vệ sinh bề mặt nhựa trước khi bàn giao công trình.

Bí Quyết Lắp Đặt Trunking Điều Hòa Đẹp, Thẩm Mỹ Cao

• Luôn đi tuyến máng song song hoặc vuông góc tuyệt đối với các mép tường, mép cửa hoặc góc trần.
• Hạn chế tối đa việc sử dụng các đoạn máng cắt ngắn nối vụn vặt ở các khoảng không gian lớn.
• Sử dụng đồng bộ 100% phụ kiện cùng hệ sinh thái nhà sản xuất để đảm bảo màu sắc và độ khít.
• Ưu tiên chọn size máng vừa đủ rộng để thao tác dễ dàng mà không bị phình to thô kệch.

Lưu Ý Khi Thi Công Theo Từng Size Trunking

Tùy thuộc vào quy cách máng mà thợ lắp đặt cần chú ý:

• Lắp trunking 75x65: Máng nhỏ, thao tác không gian hẹp, cần căn chỉnh vị trí bắt vít chính xác để thân máng không bị xoắn.
• Lắp trunking 100x65: Chứa nhiều hơn 1 cặp ống, cần sắp xếp song song trước khi đóng nắp tránh chồng chéo.
• Lắp trunking 130x80 & 160x120: Máng lớn và nặng, khi bắt vít lên tường cần tăng mật độ điểm khoan và dùng vít nở chất lượng cao để chịu lực tốt cho toàn bộ cụm ống lớn.

Cách Xử Lý Các Vị Trí Phức Tạp Khi Thi Công Ống Nổi

Những Lỗi Thường Gặp Cần Tránh Khi Thi Công

• Bắt vít quá thưa khiến đáy máng bị võng ở giữa hai điểm khoan.
• Cắt đầu thanh máng không vuông góc dẫn đến các mối nối bị hở nheo nhác.
• Nhồi nhét quá nhiều vật tư vượt dung tích khiến nắp máng bị bung khi đóng.
• Quên giữ độ dốc cho ống nước ngưng dẫn đến tình trạng nước tràn ngược vào trong phòng.
