Daikin VRV H RXYQ30AHYMV 30HP 2 chiều là dàn nóng công suất lớn thuộc hệ thống điều hòa trung tâm Daikin VRV H, được thiết kế cho các công trình thương mại, văn phòng, khách sạn, trung tâm thương mại, bệnh viện và khu phức hợp có nhu cầu điều hòa cao.

Đây là cấu hình dàn nóng ba, loại COP cao, gồm RXYQ8AYM + RXYQ10AYM + RXYQ12AYM, cho tổng công suất làm lạnh 83,9 kW, tương đương khoảng 286.000 BTU/h.

Model RXYQ30AHYMV có công suất sưởi 94,0 kW, cho phép kết nối tối đa 48 dàn lạnh. Hệ thống sử dụng môi chất lạnh R410A, máy nén Scroll dạng kín và nguồn điện 3 pha 4 dây 380–415V/380V, 50/60Hz, phù hợp với những dự án cần công suất lớn, khả năng phân vùng điều hòa linh hoạt và vận hành ổn định.

Giải pháp điều hòa trung tâm cho công trình quy mô lớn

Daikin RXYQ30AHYMV được phát triển cho những công trình có diện tích lớn, nhiều khu vực sử dụng và phụ tải điều hòa thay đổi theo thời gian.

Sản phẩm phù hợp với:

• Tòa nhà văn phòng.

• Khách sạn và resort.

• Trung tâm thương mại.

• Bệnh viện và cơ sở y tế.

• Trường học, trung tâm đào tạo.

• Nhà hàng, showroom.

• Chung cư và khu phức hợp.

• Các dự án thương mại có nhiều khu vực điều hòa.

Với khả năng kết nối tối đa 48 dàn lạnh, hệ thống có thể phân chia thành nhiều vùng điều hòa khác nhau, giúp kiểm soát nhiệt độ phù hợp với nhu cầu sử dụng của từng khu vực.

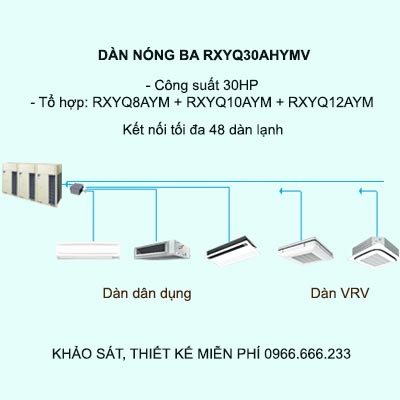

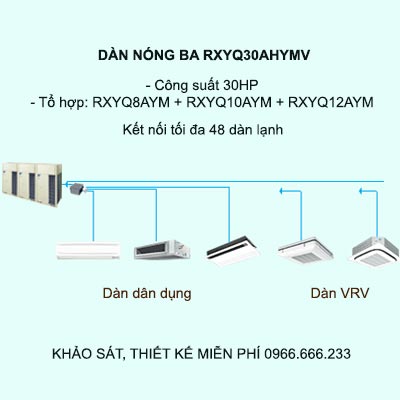

Cấu hình 3 dàn nóng tổng công suất 30HP

RXYQ30AHYMV là tổ hợp gồm 3 dàn nóng đơn, cụ thể:

• 1 × RXYQ8AYM – 8HP.

• 1 × RXYQ10AYM – 10HP.

• 1 × RXYQ12AYM – 12HP.

• Tổng công suất: 30HP.

Để kết nối các module thành một hệ thống hoàn chỉnh, cần sử dụng bộ nối đa chức năng dàn nóng BHFP22P151. Thiết kế dạng module giúp thuận tiện hơn trong quá trình vận chuyển, lắp đặt và bảo trì từng dàn nóng.

Đáng chú ý, cùng mức công suất 30HP còn có model RXYQ30AYMV, nhưng đây là cấu hình dàn nóng đôi loại tiêu chuẩn. Vì vậy, cần xác định đúng mã RXYQ30AHYMV khi công trình yêu cầu dòng VRV H COP cao.

Công nghệ Smart VRT và VAV tối ưu hiệu suất

Một trong những ưu điểm nổi bật của Daikin VRV H là sự kết hợp giữa Smart VRT và VAV, giúp hệ thống điều chỉnh công suất phù hợp với tải thực tế.

Smart VRT thu thập dữ liệu từ các dàn lạnh để tính toán tải cần thiết cho toàn hệ thống, sau đó tối ưu tốc độ máy nén và nhiệt độ môi chất lạnh. Đồng thời, việc kiểm soát lưu lượng gió giúp giảm tải cho máy nén và hạn chế tổn thất trong quá trình vận hành.

Nhờ đó, hệ thống có thể duy trì hoạt động ổn định ngay cả khi phụ tải thấp, đồng thời hạn chế việc tiêu thụ năng lượng không cần thiết.

Máy nén Scroll điều chỉnh công suất linh hoạt

Daikin RXYQ30AHYMV sử dụng máy nén Scroll dạng kín, với dải điều khiển công suất từ 5–100%.

Khả năng điều chỉnh công suất linh hoạt giúp hệ thống đáp ứng tốt những thay đổi về tải lạnh trong công trình:

• Điều chỉnh công suất theo nhu cầu thực tế.

• Giảm điện năng khi phụ tải thấp.

• Hạn chế vận hành dư công suất.

• Duy trì nhiệt độ ổn định.

• Hỗ trợ hệ thống hoạt động bền bỉ trong thời gian dài.

Tự động nạp môi chất lạnh

RXYQ30AHYMV được trang bị tính năng tự động nạp môi chất lạnh, giúp đơn giản hóa quá trình lắp đặt và hỗ trợ xác định lượng môi chất cần thiết cho hệ thống.

Tính năng này góp phần hạn chế sai số khi nạp R410A, đồng thời hỗ trợ nâng cao chất lượng lắp đặt và hiệu suất vận hành của hệ thống VRV công suất lớn.

Hoạt động êm, lưu lượng gió lớn

RXYQ30AHYMV có độ ồn công bố khoảng 62 dB(A), đồng thời được trang bị chế độ hoạt động êm ban đêm dành cho những khu vực có yêu cầu kiểm soát tiếng ồn.

Theo thông tin kỹ thuật, chế độ này mặc định bắt đầu sau khoảng 8 giờ kể từ khi nhiệt độ ngoài trời đạt mức cao nhất và duy trì khoảng 9 giờ tiếp theo trước khi hệ thống trở lại chế độ bình thường. Các khoảng thời gian có thể được cài đặt lại theo cấu hình hệ thống.

Lưu lượng gió của tổ hợp đạt 178 + 178 + 191 m³/phút, giúp tăng khả năng trao đổi nhiệt và tản nhiệt cho hệ thống dàn nóng.

Thiết kế tối ưu khả năng tản nhiệt

RXYQ30AHYMV được thiết kế để tăng hiệu quả trao đổi nhiệt và hạn chế cản trở luồng không khí.

Hộp điện được bố trí ở khu vực phía trên, tận dụng không gian chết và giảm hiện tượng cản trở luồng hút. Thiết kế này giúp tăng lượng không khí đi qua khu vực trao đổi nhiệt, hỗ trợ hệ thống duy trì hiệu suất ổn định trong quá trình vận hành.

Ngoài ra, module điện Inverter được làm mát bằng môi chất lạnh, giúp duy trì hoạt động ổn định ngay cả khi nhiệt độ môi trường bên ngoài cao.

Đường ống linh hoạt cho công trình nhiều tầng

Daikin VRV H RXYQ30AHYMV hỗ trợ nhiều phương án bố trí đường ống môi chất lạnh.

Theo thông tin kỹ thuật của model:

• Chiều dài đường ống thực tế tối đa khoảng 90 m tùy điều kiện.

• Tỷ lệ kết nối dàn lạnh từ 50–200% tùy cấu hình.

• Có thể kết nối tối đa 48 dàn lạnh.

• Phù hợp với các công trình nhiều tầng và có mặt bằng phức tạp.

Khi chênh lệch độ cao từ 50 m trở lên, cần lưu ý các yêu cầu kỹ thuật liên quan đến kích thước đường ống lỏng chính. Vì vậy, hệ thống cần được tính toán theo hồ sơ thiết kế VRV cụ thể trước khi thi công.

Áp suất tĩnh ngoài lên đến 78,4 Pa

RXYQ30AHYMV có khả năng đạt áp suất tĩnh ngoài tối đa 78,4 Pa.

Đặc tính này giúp hệ thống có thêm tính linh hoạt khi bố trí dàn nóng theo phương án tập trung hoặc phân cấp, đồng thời hỗ trợ khả năng tản nhiệt hiệu quả trong điều kiện lắp đặt phù hợp.

Tự động kiểm tra và hỗ trợ bảo trì

Daikin VRV H RXYQ30AHYMV được tích hợp nhiều chức năng hỗ trợ quá trình lắp đặt, kiểm tra và bảo dưỡng.

Hệ thống có khả năng:

• Tự động kiểm tra dây dẫn giữa dàn nóng và dàn lạnh.

• Kiểm tra tình trạng van chặn.

• Xác định chiều dài đường ống để tối ưu vận hành.

• Hiển thị trạng thái hệ thống qua LED 7 đoạn.

• Hỗ trợ kỹ thuật viên trong quá trình chẩn đoán và bảo trì.

Bảng mạch điều khiển sử dụng công nghệ SMT nhằm cải thiện khả năng chống nhiễu và tăng khả năng bảo vệ trước các tác động của môi trường như cát và độ ẩm.

Chức năng i-Demand kiểm soát điện năng

i-Demand cho phép giới hạn mức điện năng tiêu thụ của hệ thống theo các cấp độ cài đặt.

RXYQ30AHYMV hỗ trợ 11 cấp độ giới hạn công suất, giúp chủ đầu tư chủ động kiểm soát phụ tải điện và thực hiện cắt giảm công suất đỉnh trong những thời điểm cần thiết.

Tính năng này đặc biệt hữu ích đối với các công trình có hệ thống điện công suất lớn và cần quản lý mức tiêu thụ năng lượng của hệ thống HVAC.

Vận hành dự phòng kép tăng độ tin cậy

RXYQ30AHYMV được trang bị chức năng vận hành dự phòng kép, giúp tăng độ tin cậy của hệ thống khi xảy ra sự cố.

Trong trường hợp một dàn nóng trong tổ hợp gặp sự cố, các dàn nóng còn lại có thể tiếp tục vận hành khẩn cấp trong phạm vi cho phép cho đến khi thiết bị gặp sự cố được sửa chữa. Hệ thống cũng hỗ trợ dự phòng máy nén: khi một trong hai máy nén gặp sự cố, máy nén còn lại có thể tiếp tục vận hành khẩn cấp.

Đây là ưu điểm đáng chú ý đối với các công trình yêu cầu hệ thống điều hòa hoạt động ổn định như khách sạn, bệnh viện, văn phòng và các dự án thương mại quy mô lớn.

Hoạt động ổn định trong nhiều điều kiện nhiệt độ

RXYQ30AHYMV có phạm vi vận hành:

• Làm lạnh: -5 đến 49°C DB.

• Sưởi: -20 đến 15,5°C WB.

Khả năng vận hành trong dải nhiệt độ rộng giúp hệ thống đáp ứng tốt các điều kiện khí hậu khác nhau, đồng thời phù hợp với nhiều phương án bố trí dàn nóng trong công trình.

Thông số kỹ thuật Daikin VRV H RXYQ30AHYMV

Các thông số trên được đối chiếu theo thông tin kỹ thuật của model RXYQ30AHYMV trên trang sản phẩm.

Ưu điểm nổi bật của Daikin VRV H RXYQ30AHYMV

RXYQ30AHYMV 30HP nổi bật với:

• Công suất làm lạnh 83,9 kW, tương đương 286.000 BTU/h.

• Công suất sưởi 94,0 kW, tương đương 321.000 BTU/h.

• Cấu hình 3 dàn nóng RXYQ8AYM + RXYQ10AYM + RXYQ12AYM.

• Kết nối tối đa 48 dàn lạnh.

• Công nghệ Smart VRT kết hợp VAV.

• Dải điều chỉnh công suất 5–100%.

• Chức năng tự động nạp môi chất lạnh.

• Chế độ hoạt động êm ban đêm.

• Áp suất tĩnh ngoài lên tới 78,4 Pa.

• Tỷ lệ kết nối dàn lạnh tối đa 200% tùy cấu hình.

• Chức năng i-Demand với 11 cấp độ giới hạn công suất.

• Tự động kiểm tra dây tín hiệu, van chặn và chiều dài đường ống.

• Dự phòng kép giúp tăng độ tin cậy khi vận hành.

Kết luận

Daikin VRV H RXYQ30AHYMV 30HP 2 chiều là giải pháp dàn nóng công suất lớn dành cho các công trình yêu cầu khả năng điều hòa linh hoạt, hiệu suất cao và vận hành ổn định.

Với công suất làm lạnh 83,9 kW, công suất sưởi 94,0 kW, khả năng kết nối tối đa 48 dàn lạnh và cấu hình 3 module, sản phẩm đáp ứng tốt nhu cầu điều hòa cho văn phòng, khách sạn, trung tâm thương mại, bệnh viện và các khu phức hợp quy mô lớn.

Sự kết hợp giữa Smart VRT, VAV, máy nén Scroll, tự động nạp môi chất lạnh, i-Demand, chế độ hoạt động êm ban đêm và chức năng dự phòng kép giúp RXYQ30AHYMV cân bằng giữa hiệu suất năng lượng, khả năng kiểm soát và độ tin cậy trong quá trình khai thác. Đây là lựa chọn phù hợp cho những dự án cần hệ thống điều hòa trung tâm VRV H 2 chiều 30HP, phục vụ nhiều khu vực và có yêu cầu cao về khả năng vận hành lâu dài.
