Điều hòa trung tâm Daikin VRV H RXYQ20AYM 20HP là dàn nóng đơn công suất lớn thuộc dòng VRV H 2 chiều của Daikin, đáp ứng cả nhu cầu làm lạnh và sưởi ấm cho khách sạn, văn phòng, biệt thự, nhà hàng, showroom và nhiều công trình có nhiều khu vực sử dụng độc lập.

Khác với các model từ 22HP trở lên phải ghép nhiều module dàn nóng, RXYQ20AYM là dàn nóng đơn 20HP, giúp hệ thống gọn hơn, không cần bộ nối giữa các dàn nóng và thuận tiện khi bố trí tại khu kỹ thuật.

Máy đạt công suất làm lạnh 56 kW – tương đương khoảng 191.000 BTU/h, công suất sưởi 63 kW – khoảng 215.000 BTU/h. Hệ thống có thể kết nối số lượng lớn dàn lạnh, cho phép phân chia điều hòa theo từng phòng hoặc từng khu vực thay vì phải sử dụng nhiều bộ điều hòa cục bộ riêng biệt.

Với Smart VRT, máy nén Scroll biến tần, khả năng điều chỉnh công suất từ 7–100%, tự động nạp môi chất lạnh và hệ thống đường ống linh hoạt, Daikin RXYQ20AYM là lựa chọn đáng cân nhắc cho những dự án cần điều hòa trung tâm nhưng muốn giữ cấu hình dàn nóng đơn gọn gàng.

Thông số kỹ thuật Daikin VRV H RXYQ20AYM 20HP

Thông số	Daikin RXYQ20AYM
Model	RXYQ20AYM
Dòng sản phẩm	Daikin VRV H
Kiểu dàn nóng	Dàn đơn – loại tiêu chuẩn
Loại	2 chiều – Làm lạnh & sưởi ấm
Công suất	20HP
Công suất làm lạnh	56 kW / 191.000 BTU/h
Công suất sưởi	63 kW / 215.000 BTU/h
Điện tiêu thụ làm lạnh	17,7 kW
Điện tiêu thụ sưởi	17,1 kW
Điều khiển công suất	7 – 100%
Nguồn điện	3 pha 4 dây, 380–415V/380V, 50/60Hz
Máy nén	Xoắn ốc dạng kín Scroll
Công suất động cơ máy nén	3,7 + 6,3 kW
Lưu lượng gió	297 m³/phút
Kích thước	1.657 × 1.240 × 765 mm
Trọng lượng	325 kg
Độ ồn	65 dBA
Phạm vi làm lạnh	-5°C đến 49°C DB
Phạm vi sưởi	-20°C đến 15,5°C WB
Môi chất lạnh	R410A
Lượng môi chất nạp sẵn	11,8 kg
Ống lỏng / ống hơi	Ø15,9 mm / Ø28,6 mm
Số dàn lạnh kết nối	Tối đa 32 (50) dàn tùy cấu hình
Tỷ lệ kết nối	50 – 200% tùy loại dàn lạnh
Áp suất tĩnh ngoài	Lên tới 78,4 Pa
Tổng chiều dài đường ống	Tối đa 1.000 m
Xuất xứ	Thái Lan
Bảo hành máy nén	4 năm

Ưu điểm nổi bật của điều hòa trung tâm Daikin RXYQ20AYM

Dàn nóng đơn 20HP – cấu hình gọn, dễ bố trí

Một trong những điểm nổi bật nhất của Daikin RXYQ20AYM là toàn bộ công suất 20HP được tích hợp trong một dàn nóng duy nhất.

Đây cũng là model có công suất lớn trong nhóm dàn nóng đơn của dòng VRV H.

So với hệ thống phải ghép hai hoặc ba module, cấu hình dàn đơn mang lại nhiều lợi thế:

• Không cần bố trí nhiều dàn nóng cạnh nhau.

• Không cần bộ nối giữa các module dàn nóng.

• Tiết kiệm diện tích khu kỹ thuật.

• Đơn giản hơn khi vận chuyển và lắp đặt.

• Dễ tạo khoảng trống bảo trì.

• Hạn chế số lượng kết nối giữa các dàn nóng.

• Phù hợp với tầng mái hoặc ban công kỹ thuật có diện tích hạn chế.

Với kích thước 1.657 × 1.240 × 765 mm, RXYQ20AYM có thể cung cấp công suất lạnh tới 56 kW chỉ trong một module.

Công suất lạnh 56 kW đáp ứng nhiều công trình vừa và lớn

Daikin RXYQ20AYM có công suất làm lạnh 56 kW, tương đương khoảng 191.000 BTU/h.

Mức công suất này phù hợp với những công trình có nhiều phòng nhưng chưa cần đến tổ hợp dàn nóng từ 22HP, 24HP hay cao hơn.

Model có thể được cân nhắc cho:

• Khách sạn quy mô vừa

• Văn phòng nhiều phòng

• Biệt thự lớn

• Nhà hàng

• Showroom

• Phòng khám

• Trung tâm đào tạo

• Spa

• Công trình dịch vụ

• Tòa nhà quy mô vừa

Việc lựa chọn 20HP có phù hợp hay không vẫn cần dựa trên tải lạnh thực tế chứ không nên quy đổi đơn giản từ diện tích tổng của công trình.

Điều hòa trung tâm 2 chiều làm lạnh và sưởi ấm

Daikin VRV H RXYQ20AYM là hệ thống 2 chiều, đáp ứng cả hai nhu cầu:

• Làm lạnh: 56 kW / 191.000 BTU/h

• Sưởi ấm: 63 kW / 215.000 BTU/h

Nhờ đó, cùng một hệ thống có thể sử dụng quanh năm.

Vào mùa hè, RXYQ20AYM cung cấp khả năng làm lạnh cho nhiều phòng. Khi thời tiết chuyển lạnh, hệ thống có thể chuyển sang chế độ sưởi mà không cần đầu tư thêm một hệ thống sưởi riêng.

Đây là lợi thế rõ rệt với:

• Khách sạn tại miền Bắc.

• Biệt thự sử dụng quanh năm.

• Văn phòng cần duy trì nhiệt độ ổn định.

• Công trình tại khu vực có mùa đông lạnh.

• Cơ sở dịch vụ yêu cầu tiện nghi nhiệt quanh năm.

Smart VRT tối ưu hệ thống theo tải thực tế

Daikin VRV H RXYQ20AYM được trang bị Smart VRT, công nghệ giúp hệ thống điều chỉnh theo nhu cầu thực tế thay vì duy trì một mức vận hành cố định.

Smart VRT phối hợp giữa:

• Lưu lượng gió tại dàn lạnh.

• Tốc độ máy nén.

• Nhiệt độ môi chất lạnh.

• Tải tổng của các khu vực đang hoạt động.

Khi các phòng đã gần đạt mức nhiệt độ cài đặt, nhu cầu làm lạnh giảm xuống. Hệ thống có thể điều chỉnh nhiệt độ môi chất và công suất máy nén thay vì tiếp tục chạy tải cao.

Nhờ vậy, Smart VRT giúp:

• Giảm tải cho máy nén.

• Hạn chế vận hành dư công suất.

• Tăng hiệu quả ở tải thấp.

• Duy trì nhiệt độ phòng ổn định hơn.

• Hạn chế cảm giác quá lạnh.

• Tăng sự thoải mái cho người sử dụng.

Đây là yếu tố quan trọng với hệ VRV vì trong thực tế tải lạnh thường thay đổi liên tục trong ngày.

Điều chỉnh công suất từ 7% đến 100%

Daikin RXYQ20AYM có khả năng điều chỉnh công suất trong phạm vi 7–100%.

Nếu công trình không sử dụng toàn bộ phòng, hệ thống không bắt buộc phải vận hành đủ công suất 20HP.

Ví dụ, một khách sạn có thể chỉ có một phần phòng có khách. Văn phòng cũng có thể chỉ sử dụng khu làm việc chính trong khi phòng họp và khu chức năng đang tắt.

Khi tải giảm, máy nén có thể điều chỉnh công suất theo nhu cầu thực tế.

Khả năng này giúp:

• Hạn chế lãng phí điện khi tải thấp.

• Giảm số lần bật tắt máy nén.

• Tăng tính linh hoạt trong vận hành.

• Phù hợp với công trình có nhiều khu vực độc lập.

Máy nén Scroll biến tần vận hành linh hoạt

RXYQ20AYM sử dụng máy nén xoắn ốc Scroll kết hợp công nghệ biến tần.

Thay vì liên tục bật và tắt ở một mức công suất cố định, máy nén có thể thay đổi tốc độ theo tải.

Điều này giúp hệ thống:

• Duy trì nhiệt độ ổn định hơn.

• Hạn chế số lần khởi động máy nén.

• Điều chỉnh nhanh khi tải thay đổi.

• Giảm dao động công suất.

• Tăng hiệu quả khi chạy thấp tải.

Thiết kế máy nén cũng được tối ưu nhằm giảm tổn thất môi chất trong điều kiện tải thấp, giúp hệ thống phù hợp với đặc điểm vận hành thực tế của khách sạn, văn phòng và công trình nhiều phòng.

Hai máy nén trong một dàn nóng 20HP

Mặc dù RXYQ20AYM chỉ là một dàn nóng, bên trong thiết bị được trang bị 2 máy nén.

Công suất động cơ máy nén gồm:

• 3,7 kW

• 6,3 kW

Cấu hình này cho phép hệ thống điều phối công suất linh hoạt hơn và đồng thời tạo điều kiện cho chức năng dự phòng máy nén.

Đây là điểm cần phân biệt rõ với các tổ hợp từ 22HP trở lên: RXYQ20AYM không có dự phòng giữa nhiều dàn nóng vì bản thân nó chỉ có một module, nhưng vẫn có khả năng dự phòng ở cấp máy nén.

Dự phòng máy nén giúp hạn chế gián đoạn

Daikin RXYQ20AYM được trang bị hai máy nén trong cùng một dàn nóng.

Trong trường hợp một máy nén gặp sự cố, máy nén còn lại có thể tiếp tục vận hành khẩn cấp trong điều kiện cho phép.

Khả năng này giúp giảm nguy cơ hệ thống phải ngừng hoàn toàn ngay lập tức chỉ vì lỗi của một máy nén.

Tính năng đặc biệt hữu ích tại:

• Khách sạn

• Văn phòng

• Nhà hàng

• Phòng khám

• Công trình dịch vụ

• Khu vực yêu cầu duy trì điều hòa liên tục

Tất nhiên, chế độ dự phòng chỉ là phương án tạm thời. Máy nén gặp lỗi vẫn cần được kiểm tra và sửa chữa sớm để hệ thống trở về khả năng vận hành bình thường.

Tối ưu hiệu quả khi hệ thống chạy tải thấp

Trong điều kiện thực tế, một hệ thống điều hòa hiếm khi phải chạy đủ 100% công suất trong suốt thời gian sử dụng.

Ví dụ:

• Khách sạn có phòng chưa bán.

• Phòng họp văn phòng không hoạt động liên tục.

• Nhà hàng ít khách ngoài giờ cao điểm.

• Biệt thự chỉ sử dụng một vài phòng.

• Showroom có số lượng khách thay đổi theo thời gian.

Do đó, hiệu suất tải thấp có ảnh hưởng lớn đến chi phí vận hành thực tế.

Smart VRT kết hợp với máy nén Scroll biến tần giúp RXYQ20AYM giảm tải khi nhu cầu thực tế thấp hơn công suất thiết kế.

Tự động nạp môi chất lạnh

Daikin VRV H RXYQ20AYM được tích hợp chức năng tự động nạp môi chất lạnh, hỗ trợ kỹ thuật viên trong quá trình thi công và chạy thử.

Với hệ thống VRV, tổng lượng môi chất cần bổ sung phụ thuộc vào chiều dài và kích thước hệ thống đường ống thực tế.

Việc nạp không đúng lượng có thể dẫn tới:

• Thiếu công suất.

• Hiệu suất giảm.

• Hệ thống vận hành không đúng thiết kế.

• Tăng điện năng tiêu thụ.

• Khó kiểm soát trạng thái vận hành.

Chức năng tự động nạp môi chất hỗ trợ xác định lượng nạp phù hợp, từ đó:

• Hạn chế sai số tính toán.

• Giảm nguy cơ thiếu hoặc dư môi chất.

• Đơn giản hóa quá trình chạy thử.

• Hỗ trợ đảm bảo chất lượng lắp đặt.

• Thuận tiện hơn khi hiệu chỉnh hệ thống.

Sử dụng môi chất lạnh R410A

Daikin RXYQ20AYM sử dụng môi chất lạnh R410A, với lượng môi chất nạp sẵn khoảng 11,8 kg.

Kích thước đường ống kết nối chính gồm:

• Ống lỏng: Ø15,9 mm

• Ống hơi: Ø28,6 mm

Khi thiết kế và thi công, kích thước đường ống từng đoạn vẫn phải được lựa chọn theo sơ đồ hệ thống, chiều dài, công suất dàn lạnh và yêu cầu kỹ thuật thực tế.

Không nên chỉ dựa vào kích thước đầu nối tại dàn nóng để lựa chọn toàn bộ mạng ống.

Dàn trao đổi nhiệt 4 mặt tăng hiệu quả giải nhiệt

Daikin sử dụng dàn trao đổi nhiệt 4 mặt trên VRV H nhằm tăng diện tích trao đổi nhiệt trong một kích thước thiết bị tương đối gọn.

Thiết kế này giúp:

• Tăng diện tích tiếp xúc với không khí.

• Cải thiện khả năng giải nhiệt.

• Tăng lưu lượng khí qua bộ trao đổi nhiệt.

• Tối ưu kích thước tổng thể.

• Hỗ trợ hệ thống hoạt động ổn định khi tải cao.

Các linh kiện điện bên trong cũng được sắp xếp để hạn chế cản trở dòng khí.

Đây là yếu tố quan trọng với RXYQ20AYM bởi toàn bộ công suất 20HP được tập trung trong một dàn nóng duy nhất.

Lưu lượng gió 297 m³/phút

Dàn nóng RXYQ20AYM có lưu lượng gió khoảng 297 m³/phút.

Lưu lượng lớn giúp thiết bị tăng khả năng trao đổi nhiệt với môi trường.

Tuy nhiên, hiệu quả thực tế phụ thuộc rất nhiều vào vị trí lắp đặt.

Cần tránh các trường hợp:

• Miệng thổi bị chắn.

• Dàn nóng đặt quá sát tường.

• Không gian kỹ thuật quá kín.

• Khí nóng thổi ra bị hút trở lại.

• Thiết bị khác cản trở luồng khí.

Nếu xảy ra hiện tượng quẩn gió nóng, khả năng giải nhiệt sẽ giảm và dàn nóng phải hoạt động nặng hơn.

Áp suất tĩnh ngoài lên tới 78,4 Pa

RXYQ20AYM có khả năng đạt áp suất tĩnh ngoài lên tới 78,4 Pa, hỗ trợ việc bố trí dàn nóng trong những khu vực kỹ thuật có yêu cầu đặc biệt về luồng khí.

Thông số này hữu ích khi:

• Dàn nóng nằm trong tầng kỹ thuật.

• Có vách hoặc lam che bên ngoài.

• Cần hướng luồng khí nóng ra khỏi khu vực lắp đặt.

• Nhiều thiết bị được bố trí tập trung.

Dù vậy, thiết kế vẫn phải đảm bảo đủ tiết diện hút và thải khí. Áp suất tĩnh cao không có nghĩa có thể đặt dàn nóng trong một không gian kín hoàn toàn.

Làm mát module Inverter bằng môi chất lạnh

Dàn nóng thường xuyên hoạt động ngoài trời, nơi nhiệt độ môi trường có thể khá cao.

Daikin sử dụng môi chất lạnh để hỗ trợ làm mát module điện Inverter.

Giải pháp này giúp kiểm soát nhiệt độ của linh kiện điện tử tốt hơn khi thiết bị hoạt động ở nhiệt độ môi trường cao.

Việc kiểm soát nhiệt độ tốt góp phần:

• Hỗ trợ độ ổn định của bo mạch.

• Duy trì khả năng vận hành lâu dài.

• Giảm ảnh hưởng của nhiệt độ môi trường tới phần điện.

Bo mạch Inverter được tối ưu độ tin cậy

Daikin tích hợp nhiều chức năng điều khiển Inverter trên bảng mạch nhằm giảm số lượng linh kiện và tối ưu cấu trúc.

Công nghệ SMT cũng được ứng dụng trên bảng điều khiển để cải thiện khả năng chống nhiễu.

Với dàn nóng đặt ngoài trời, việc nâng cao khả năng bảo vệ phần điện trước môi trường nóng, ẩm và bụi là yếu tố đáng chú ý trong quá trình sử dụng lâu dài.

Độ ồn dàn nóng khoảng 65 dBA

RXYQ20AYM có độ ồn danh định khoảng 65 dBA.

Do toàn bộ công suất 20HP được tích hợp trong một dàn nóng duy nhất, vị trí lắp đặt cần được tính toán hợp lý.

Đặc biệt nên xem xét:

• Khoảng cách tới phòng ngủ.

• Khoảng cách tới nhà dân.

• Hướng thổi khí nóng.

• Vị trí tường chắn.

• Khả năng truyền rung qua sàn.

• Không gian thông thoáng xung quanh.

Với khách sạn, biệt thự hoặc công trình gần khu dân cư, giải pháp kiểm soát tiếng ồn nên được tính ngay từ giai đoạn thiết kế.

Chế độ vận hành êm vào ban đêm

Daikin VRV H hỗ trợ chế độ vận hành giảm ồn vào ban đêm.

Hệ thống có thể được cài đặt để giảm công suất trong khoảng thời gian nhất định, qua đó hạn chế tiếng ồn của dàn nóng.

Tính năng này phù hợp với:

• Khách sạn

• Resort

• Biệt thự

• Bệnh viện

• Công trình gần khu dân cư

• Khu vực yêu cầu kiểm soát tiếng ồn ban đêm

Cần lưu ý rằng giảm độ ồn được thực hiện bằng cách giới hạn một phần công suất, do đó cần cân đối với tải lạnh của công trình.

Hoạt động trong dải nhiệt độ rộng

Daikin RXYQ20AYM có phạm vi vận hành:

• Làm lạnh: -5°C đến 49°C DB

• Sưởi ấm: -20°C đến 15,5°C WB

Dải hoạt động rộng giúp hệ thống đáp ứng nhiều điều kiện khí hậu khác nhau.

Đây là lợi thế với công trình cần sử dụng điều hòa quanh năm, đặc biệt là khách sạn, văn phòng hoặc biệt thự tại khu vực có mùa đông lạnh.

Đường ống dài phù hợp công trình nhiều tầng

Mặc dù chỉ là dàn nóng đơn 20HP, RXYQ20AYM vẫn hỗ trợ hệ thống đường ống có phạm vi rất rộng.

Các giới hạn đáng chú ý gồm:

• Chiều dài đường ống thực tế tối đa: 165 m

• Chiều dài tương đương: 190 m

• Tổng chiều dài đường ống: 1.000 m

• Từ nhánh dàn lạnh đầu tiên đến dàn lạnh xa nhất: tối đa 90 m tùy điều kiện

• Chênh lệch độ cao giữa các dàn lạnh: tối đa 30 m

• Chênh lệch giữa dàn nóng và dàn lạnh: có thể tới 90 m tùy điều kiện

Khả năng này cho phép đặt dàn nóng tập trung trên tầng mái trong khi các dàn lạnh được phân phối tới nhiều tầng khác nhau.

Nếu chênh lệch độ cao lớn, hệ thống đường ống cần được tính toán và thay đổi kích thước theo đúng yêu cầu kỹ thuật.

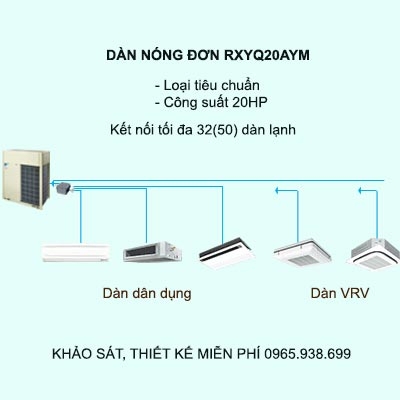

Kết nối tối đa 32 (50) dàn lạnh

Daikin RXYQ20AYM có thể kết nối khoảng 32 dàn lạnh trong cấu hình thông thường và lên tới 50 dàn tùy loại và cấu hình kết nối.

Số lượng này giúp một dàn nóng duy nhất có thể phục vụ rất nhiều không gian độc lập.

Hệ thống có thể sử dụng nhiều loại dàn lạnh như:

• Cassette âm trần

• Giấu trần nối ống gió

• Treo tường

• Áp trần

• Đặt sàn

• Các dàn lạnh VRV tương thích khác

Ngoài dàn lạnh VRV, hệ thống cũng có thể kết hợp một số dàn lạnh dân dụng tương thích thông qua bộ BP theo cấu hình thiết kế.

Tỷ lệ kết nối từ 50% đến 200%

RXYQ20AYM hỗ trợ tỷ lệ kết nối giữa tổng công suất danh định dàn lạnh và dàn nóng trong phạm vi 50–200% với các nhóm dàn lạnh phù hợp.

Một số loại dàn lạnh có giới hạn tỷ lệ thấp hơn, chẳng hạn có nhóm chỉ được thiết kế tối đa khoảng 130%.

Khả năng kết nối vượt công suất danh định dàn nóng hữu ích với công trình có nhiều phòng nhưng không sử dụng đồng thời.

Ví dụ, khách sạn có thể có tổng công suất danh định của tất cả dàn lạnh lớn hơn 20HP nếu mức độ sử dụng đồng thời được tính toán phù hợp.

Tuy nhiên, không nên mặc định sử dụng tỷ lệ kết nối tối đa. Kỹ sư cần xem xét:

• Tải lạnh từng phòng.

• Tỷ lệ hoạt động đồng thời.

• Giờ sử dụng.

• Loại dàn lạnh.

• Công năng từng khu vực.

• Yêu cầu tiện nghi thực tế.

Lựa chọn nhiều kiểu dàn lạnh trong cùng hệ thống

Một lợi thế lớn của VRV là khả năng sử dụng nhiều kiểu dàn lạnh khác nhau trong cùng một hệ thống.

Ví dụ:

Phòng khách sạn: có thể sử dụng dàn lạnh giấu trần nối ống gió để giữ trần phòng gọn.

Sảnh: cassette âm trần giúp phân phối gió rộng hơn.

Phòng làm việc: lựa chọn công suất phù hợp với số người và tải nhiệt.

Biệt thự: có thể sử dụng dàn lạnh nối ống gió kết hợp cửa gió thiết kế theo nội thất.

Nhờ vậy, RXYQ20AYM có thể thích ứng với nhiều loại phòng thay vì buộc toàn bộ dự án phải dùng cùng một kiểu thiết bị.

Kiểm soát nhiệt độ độc lập từng khu vực

Điều hòa trung tâm VRV không đồng nghĩa với việc toàn bộ công trình sử dụng chung một mức nhiệt độ.

Mỗi khu vực có thể sử dụng bộ điều khiển riêng, cho phép:

• Bật/tắt theo nhu cầu.

• Điều chỉnh nhiệt độ riêng.

• Không làm lạnh phòng đang bỏ trống.

• Kiểm soát thời gian vận hành.

• Tăng tính linh hoạt trong sử dụng.

Đây là ưu điểm rất phù hợp với khách sạn, văn phòng và biệt thự nhiều phòng.

I-Demand với 11 mức giới hạn công suất

Daikin VRV H RXYQ20AYM hỗ trợ I-Demand với 11 cấp độ giới hạn điện năng tiêu thụ.

Tính năng này cho phép người vận hành giới hạn mức công suất của hệ thống khi cần thiết.

I-Demand hữu ích trong trường hợp:

• Công trình có giới hạn công suất điện.

• Muốn giảm phụ tải trong giờ cao điểm.

• Nhiều thiết bị điện công suất lớn hoạt động đồng thời.

• Tòa nhà cần kiểm soát công suất cực đại.

Thay vì phải tắt hoàn toàn điều hòa, hệ thống có thể được giới hạn ở một mức công suất phù hợp với nhu cầu quản lý năng lượng.

Tự kiểm tra hỗ trợ quá trình lắp đặt

Daikin VRV H tích hợp các chức năng hỗ trợ kỹ thuật viên trong quá trình chạy thử.

Hệ thống có thể hỗ trợ:

• Kiểm tra dây kết nối giữa dàn nóng và dàn lạnh.

• Kiểm tra tình trạng van chặn.

• Xác định thông tin đường ống.

• Kiểm tra trạng thái vận hành.

• Hỗ trợ phát hiện một số lỗi lắp đặt.

Thông tin hoạt động được hiển thị thông qua LED 7 đoạn, giúp quá trình kiểm tra và bảo dưỡng thuận tiện hơn.

Bảo trì từng dàn lạnh mà không cần dừng toàn hệ thống

Trong cấu hình VRV phù hợp, RXYQ20AYM cho phép tạm ngừng một dàn lạnh để bảo trì trong khi các dàn lạnh khác tiếp tục vận hành.

Điều này đặc biệt hữu ích tại:

• Khách sạn

• Văn phòng

• Nhà hàng

• Showroom

• Công trình dịch vụ

Ví dụ, một phòng khách sạn cần vệ sinh hoặc sửa chữa dàn lạnh sẽ không nhất thiết khiến toàn bộ các phòng khác mất điều hòa.

Cần lưu ý tính năng này không áp dụng theo cách tương tự khi hệ thống kết nối với dàn lạnh dân dụng qua cấu hình tương ứng.

Giảm số lượng dàn nóng trên mặt ngoài công trình

Nếu sử dụng điều hòa cục bộ cho một khách sạn có vài chục phòng, mặt ngoài công trình có thể phải bố trí rất nhiều dàn nóng.

Điều này ảnh hưởng tới:

• Thẩm mỹ mặt tiền.

• Diện tích ban công.

• Không gian kỹ thuật.

• Khả năng bảo trì.

• Việc tổ chức hệ thống đường ống.

Với RXYQ20AYM, nhiều dàn lạnh có thể cùng kết nối vào một dàn nóng duy nhất.

Nhờ đó:

• Mặt tiền công trình gọn hơn.

• Dàn nóng được tập trung về khu kỹ thuật.

• Giảm số thiết bị ngoài trời.

• Thuận tiện sử dụng dàn lạnh âm trần.

• Tăng tính thẩm mỹ tổng thể.

Daikin RXYQ20AYM phù hợp với công trình nào?

Khách sạn quy mô vừa

Khách sạn là một trong những nhóm công trình phù hợp với VRV bởi số phòng sử dụng thường xuyên thay đổi.

RXYQ20AYM có thể giảm tải khi chỉ một phần số phòng có khách, đồng thời từng phòng vẫn có thể cài đặt nhiệt độ riêng.

Tòa nhà văn phòng

Văn phòng thường gồm phòng làm việc, phòng họp, phòng giám đốc và nhiều khu vực hoạt động theo thời gian khác nhau.

Khả năng điều chỉnh công suất theo tải giúp hệ thống phù hợp với đặc điểm sử dụng này.

Biệt thự cao cấp

RXYQ20AYM chỉ sử dụng một dàn nóng nên đặc biệt đáng cân nhắc với biệt thự muốn hạn chế số lượng thiết bị ngoài trời.

Kết hợp với dàn lạnh giấu trần nối ống gió, hệ thống tạo ra giải pháp điều hòa gọn và thẩm mỹ hơn.

Nhà hàng

Nhà hàng có tải lạnh thay đổi theo lượng khách.

Khu ăn uống, phòng VIP và sảnh có thể sử dụng các dàn lạnh riêng, trong khi dàn nóng điều chỉnh tải theo nhu cầu tổng.

Showroom

Showroom thường có tải nhiệt biến động theo lượng khách, ánh sáng và thời gian hoạt động.

Smart VRT và máy nén biến tần giúp hệ thống thích nghi linh hoạt hơn với sự thay đổi này.

Phòng khám và trung tâm dịch vụ

Nhiều phòng chức năng có thể được phân chia thành các vùng điều hòa riêng, tạo thuận lợi cho việc kiểm soát nhiệt độ theo từng khu vực.

Có nên lựa chọn Daikin VRV H RXYQ20AYM 20HP?

Nếu dự án cần một hệ thống điều hòa trung tâm 2 chiều công suất khoảng 20HP nhưng muốn sử dụng chỉ một dàn nóng, RXYQ20AYM là model rất đáng cân nhắc.

Những ưu điểm nổi bật gồm:

• Công suất 20HP.

• Dàn nóng đơn, loại tiêu chuẩn.

• Công suất lạnh 56 kW / 191.000 BTU/h.

• Công suất sưởi 63 kW / 215.000 BTU/h.

• Điều chỉnh công suất 7–100%.

• Smart VRT tối ưu theo tải.

• Máy nén Scroll biến tần.

• Có 2 máy nén trong một dàn nóng.

• Hỗ trợ dự phòng máy nén.

• Tự động nạp môi chất lạnh.

• Kết nối số lượng lớn dàn lạnh.

• Tỷ lệ kết nối linh hoạt.

• Tổng chiều dài đường ống tới 1.000 m.

• Áp suất tĩnh ngoài lên tới 78,4 Pa.

• I-Demand với 11 mức giới hạn công suất.

• Chế độ hoạt động giảm ồn ban đêm.

• Hỗ trợ kiểm tra và bảo trì hệ thống.

Đặc biệt, cấu hình dàn nóng đơn là lợi thế lớn khi khu kỹ thuật không đủ diện tích để bố trí nhiều module.

RXYQ20AYM khác gì RXYQ22AYMV?

RXYQ20AYM và RXYQ22AYMV đều thuộc dòng Daikin VRV H 2 chiều nhưng có khác biệt rõ về cấu hình.

Daikin RXYQ20AYM

• Công suất: 20HP

• Công suất lạnh: 56 kW

• Công suất sưởi: 63 kW

• Cấu hình: 1 dàn nóng duy nhất

• Điện tiêu thụ lạnh: 17,7 kW

• Điều chỉnh công suất: 7–100%

Daikin RXYQ22AYMV

• Công suất: 22HP

• Công suất lạnh: 61,5 kW

• Công suất sưởi: 69 kW

• Cấu hình: RXYQ10AYM + RXYQ12AYM

• Sử dụng 2 module dàn nóng

Nếu tải lạnh thực tế của công trình nằm trong khả năng đáp ứng của 20HP, RXYQ20AYM có lợi thế rất rõ về sự gọn gàng vì chỉ cần một dàn nóng.

Trong khi đó, RXYQ22AYMV phù hợp khi dự án cần thêm công suất và chấp nhận bố trí hai module tại khu kỹ thuật.

Việc lựa chọn nên dựa trên tính tải thực tế thay vì cố nâng công suất dự phòng quá lớn.

Lưu ý khi lựa chọn Daikin RXYQ20AYM 20HP

Không nên chọn hệ thống điều hòa trung tâm chỉ dựa trên diện tích tổng của công trình hoặc một mức BTU/m² cố định.

Tải lạnh thực tế còn phụ thuộc vào:

• Diện tích từng phòng.

• Chiều cao trần.

• Hướng nắng.

• Diện tích kính.

• Vật liệu tường và mái.

• Số lượng người sử dụng.

• Công suất thiết bị điện.

• Hệ thống chiếu sáng.

• Lượng khí tươi.

• Công năng từng phòng.

• Thời gian sử dụng.

• Tỷ lệ hoạt động đồng thời.

• Loại dàn lạnh.

• Vị trí dàn nóng.

• Chiều dài đường ống.

• Chênh lệch độ cao.

Một hệ thống được tính tải đúng sẽ giúp tránh cả hai trường hợp: thiếu công suất khi cao điểm hoặc đầu tư dư công suất khiến chi phí ban đầu tăng không cần thiết.

Câu hỏi thường gặp về Daikin RXYQ20AYM

Daikin RXYQ20AYM có công suất bao nhiêu?

Daikin RXYQ20AYM có công suất danh định 20HP, công suất làm lạnh 56 kW / 191.000 BTU/h và công suất sưởi 63 kW / 215.000 BTU/h.

RXYQ20AYM là điều hòa 1 chiều hay 2 chiều?

RXYQ20AYM thuộc dòng Daikin VRV H 2 chiều, có khả năng làm lạnh và sưởi ấm.

RXYQ20AYM là dàn nóng đơn hay tổ hợp?

Đây là dàn nóng đơn 20HP, không phải tổ hợp nhiều module như các model 22HP, 24HP, 26HP và cao hơn.

RXYQ20AYM có cần bộ nối dàn nóng không?

Không. Do chỉ sử dụng một dàn nóng nên RXYQ20AYM không cần bộ nối giữa nhiều module dàn nóng.

RXYQ20AYM kết nối được bao nhiêu dàn lạnh?

Hệ thống hỗ trợ khoảng 32 dàn lạnh trong cấu hình thông thường và có thể lên tới 50 dàn tùy cấu hình kết nối.

Điện tiêu thụ Daikin RXYQ20AYM là bao nhiêu?

Điện tiêu thụ danh định khoảng 17,7 kW khi làm lạnh và 17,1 kW khi sưởi ấm.

RXYQ20AYM sử dụng máy nén gì?

Máy sử dụng máy nén Scroll biến tần, với hai máy nén được bố trí trong cùng một dàn nóng.

RXYQ20AYM có dự phòng khi máy nén gặp lỗi không?

Có. Do dàn nóng có hai máy nén, khi một máy nén gặp sự cố, máy còn lại có thể tiếp tục vận hành khẩn cấp trong điều kiện cho phép.

RXYQ20AYM sử dụng môi chất lạnh gì?

Máy sử dụng môi chất lạnh R410A, lượng nạp sẵn khoảng 11,8 kg.

Kích thước dàn nóng RXYQ20AYM bao nhiêu?

Kích thước dàn nóng khoảng 1.657 × 1.240 × 765 mm, trọng lượng khoảng 325 kg.

Độ ồn RXYQ20AYM bao nhiêu?

Độ ồn danh định của dàn nóng khoảng 65 dBA.

Đường ống RXYQ20AYM dài tối đa bao nhiêu?

Chiều dài đường ống thực tế có thể đạt 165 m, chiều dài tương đương 190 m, còn tổng chiều dài đường ống toàn hệ thống có thể lên tới 1.000 m, tùy điều kiện thiết kế.

Daikin RXYQ20AYM được sản xuất ở đâu?

Sản phẩm được sản xuất tại Thái Lan.

RXYQ20AYM phù hợp với công trình nào?

Model phù hợp với khách sạn quy mô vừa, văn phòng, biệt thự lớn, nhà hàng, showroom, phòng khám và nhiều công trình cần hệ điều hòa trung tâm khoảng 20HP.

Tư vấn và báo giá Daikin VRV H RXYQ20AYM 20HP tại DNA HVAC

Điều hòa trung tâm Daikin VRV H RXYQ20AYM 20HP là lựa chọn đáng cân nhắc cho những dự án cần hệ thống điều hòa 2 chiều công suất lớn nhưng vẫn muốn giữ cấu hình dàn nóng đơn gọn gàng.

Với công suất lạnh 56 kW, công suất sưởi 63 kW và khả năng kết nối nhiều dàn lạnh, một dàn RXYQ20AYM có thể phục vụ đồng thời nhiều phòng mà không cần bố trí hàng loạt dàn nóng trên mặt ngoài công trình.

Đặc biệt, việc toàn bộ công suất 20HP được tích hợp trong một module giúp tiết kiệm đáng kể diện tích khu kỹ thuật so với các tổ hợp công suất lớn hơn phải ghép hai hoặc ba dàn nóng.

Tuy nhiên, việc lựa chọn chính xác RXYQ20AYM cần dựa trên tải lạnh thực tế, số lượng dàn lạnh, tỷ lệ sử dụng đồng thời, chiều dài đường ống và điều kiện thi công của từng công trình.

DNA HVAC cung cấp giải pháp tư vấn, khảo sát, tính tải lạnh, thiết kế và lựa chọn hệ thống điều hòa trung tâm Daikin VRV phù hợp với nhu cầu thực tế của từng dự án.

Liên hệ DNA HVAC để được tư vấn cấu hình dàn lạnh, tỷ lệ kết nối, vị trí dàn nóng, phương án đường ống và nhận báo giá Daikin RXYQ20AYM 20HP phù hợp với công trình.
