Điều hòa trung tâm Daikin VRV A RXQ42AMYM 42HP là tổ hợp dàn nóng công suất lớn thuộc hệ VRV A 1 chiều làm lạnh. Model được cấu thành từ 3 dàn nóng RXQ12AYM + RXQ12AYM + RXQ18AYM, tạo thành tổng công suất lạnh 117,0 kW – tương đương khoảng 399.000 BTU/h.

Đây là cấu hình phù hợp với những công trình có tải lạnh lớn và số lượng khu vực sử dụng điều hòa nhiều như văn phòng, khách sạn, showroom, nhà hàng, trung tâm đào tạo, trung tâm hội nghị và các dự án thương mại quy mô lớn.

RXQ42AMYM sử dụng hệ thống máy nén Scroll, điều khiển biến tần và công nghệ VRV giúp thay đổi công suất theo tổng nhu cầu thực tế. Dải điều chỉnh công suất từ 4–100% hỗ trợ hệ thống thích ứng với những thời điểm chỉ một phần số phòng đang hoạt động.

Một điểm đáng chú ý khác là RXQ42AMYM có thể kết nối tối đa 64 dàn lạnh VRV, cho phép triển khai nhiều kiểu dàn lạnh khác nhau trong cùng một công trình nhưng vẫn tập trung toàn bộ hệ thống về một tổ hợp dàn nóng trung tâm.

Thông số kỹ thuật Daikin VRV A RXQ42AMYM 42HP

Thông số	Daikin RXQ42AMYM
Model	RXQ42AMYM
Dòng sản phẩm	Daikin VRV A
Loại	1 chiều làm lạnh
Công suất	42HP
Kiểu dàn nóng	Tổ hợp 3 module
Cấu hình	RXQ12AYM + RXQ12AYM + RXQ18AYM
Công suất làm lạnh	117,0 kW / 399.000 BTU/h
Điện tiêu thụ	32,7 kW
Điều chỉnh công suất	4 – 100%
Nguồn điện	3 pha, 4 dây, 380–415V/380V, 50/60Hz
Máy nén	Xoắn ốc Scroll dạng kín
Công suất động cơ máy nén	(5,6 × 1) + (5,6 × 1) + (4,0 × 1) + (4,0 × 1) kW
Lưu lượng gió	191 + 191 + 257 m³/phút
Kích thước	(1.657 × 930 × 765) + (1.657 × 930 × 765) + (1.657 × 1.240 × 765) mm
Trọng lượng	185 + 185 + 260 kg
Độ ồn	65 dBA
Giới hạn hoạt động làm lạnh	10°C đến 49°C DB
Môi chất lạnh	R410A
Lượng môi chất nạp sẵn	6,8 + 6,8 + 8,4 kg
Ống lỏng / ống hơi	Ø19,1 mm / Ø41,3 mm
Số dàn lạnh kết nối	Tối đa 64 dàn lạnh VRV
Loại dàn lạnh kết nối	Dàn lạnh VRV
Xuất xứ	Thái Lan

RXQ42AMYM là tổ hợp 3 dàn nóng chứ không phải dàn nóng đôi

Điểm cần hiểu đúng trước tiên là RXQ42AMYM sử dụng 3 module dàn nóng.

Cấu hình gồm:

• RXQ12AYM – 12HP

• RXQ12AYM – 12HP

• RXQ18AYM – 18HP

Tổng cộng:

12HP + 12HP + 18HP = 42HP

Cấu hình 3 module mang lại lợi thế rõ rệt khi thi công một hệ thống công suất lớn.

Thay vì phải vận chuyển một thiết bị nguyên khối rất lớn, nhà thầu có thể:

• Vận chuyển từng dàn riêng.

• Cẩu từng module lên tầng mái.

• Phân bố tải trọng ra nhiều vị trí.

• Linh hoạt sắp xếp theo hình dạng khu kỹ thuật.

• Dễ tiếp cận từng module khi bảo trì.

• Thuận tiện hơn với công trình cải tạo.

Đây là lợi thế thực tế rất quan trọng khi tổng hệ thống đã đạt tới 42HP.

Công suất lạnh 117 kW cho công trình tải lớn

RXQ42AMYM đạt công suất lạnh:

117,0 kW / 399.000 BTU/h

Mức công suất này phù hợp với những dự án có tải lạnh lớn và nhiều khu vực cần làm lạnh độc lập.

Một số công trình có thể cân nhắc gồm:

• Văn phòng nhiều tầng.

• Khách sạn.

• Trung tâm hội nghị.

• Nhà hàng lớn.

• Showroom.

• Trung tâm đào tạo.

• Trung tâm dịch vụ.

• Phòng khám quy mô lớn.

• Tòa nhà thương mại.

Tuy nhiên, không nên chọn 42HP chỉ dựa trên diện tích.

Tải lạnh của một công trình còn phụ thuộc vào:

• Hướng công trình.

• Diện tích kính.

• Loại kính.

• Mức độ che nắng.

• Chiều cao trần.

• Số lượng người.

• Thiết bị điện.

• Chiếu sáng.

• Lượng khí tươi.

• Công năng từng phòng.

• Thời gian sử dụng.

• Tỷ lệ hoạt động đồng thời.

Một văn phòng cùng diện tích với showroom chưa chắc cần cùng công suất điều hòa.

Vì vậy, RXQ42AMYM nên được lựa chọn dựa trên kết quả tính tải lạnh cụ thể.

Daikin VRV A 1 chiều dành cho nhu cầu làm lạnh

RXQ42AMYM thuộc dòng Daikin VRV A 1 chiều.

Điều này có nghĩa hệ thống tập trung vào chức năng:

Làm lạnh.

Model phù hợp với các dự án:

• Không cần chức năng sưởi.

• Chủ yếu sử dụng điều hòa lạnh.

• Nằm tại khu vực khí hậu nóng hoặc ấm.

• Có nhiều phòng cần vận hành riêng.

• Muốn tập trung hệ thống dàn nóng tại khu kỹ thuật.

Nếu công trình cần cả làm lạnh và sưởi vào mùa đông thì nên xem xét dòng Daikin VRV H tương ứng.

Điện tiêu thụ danh định khoảng 32,7 kW

Điện năng tiêu thụ danh định của RXQ42AMYM khoảng:

32,7 kW

Đây là giá trị tại điều kiện danh định, không có nghĩa hệ thống luôn sử dụng cố định 32,7 kW trong suốt quá trình vận hành.

Điện năng thực tế phụ thuộc vào:

• Số dàn lạnh đang bật.

• Tải nhiệt của từng phòng.

• Nhiệt độ ngoài trời.

• Nhiệt độ cài đặt.

• Mức tải máy nén.

• Điều kiện giải nhiệt.

• Tình trạng vệ sinh hệ thống.

Khi chỉ một phần công trình sử dụng điều hòa, tổng tải giảm và dàn nóng có thể điều chỉnh công suất tương ứng.

Điều chỉnh công suất từ 4% đến 100%

RXQ42AMYM hỗ trợ điều chỉnh công suất trong phạm vi:

4–100%

Đây là yếu tố rất đáng quan tâm với hệ thống công suất lớn.

Một công trình sử dụng tới vài chục dàn lạnh hiếm khi tất cả các khu vực đều đạt tải cực đại cùng lúc.

Ví dụ tại khách sạn:

• Nhiều phòng có thể trống ban ngày.

• Nhà hàng tăng tải vào giờ ăn.

• Phòng hội nghị chỉ hoạt động theo lịch.

• Sảnh hoạt động gần như liên tục.

Tại văn phòng:

• Phòng họp sử dụng không thường xuyên.

• Một số bộ phận làm việc khác giờ.

• Cuối ngày số người giảm mạnh.

• Một số tầng có thể tắt hoàn toàn.

Dải điều chỉnh rộng giúp RXQ42AMYM phù hợp hơn với những biến động này.

Máy nén Scroll phù hợp hệ thống VRV công suất lớn

RXQ42AMYM sử dụng máy nén xoắn ốc Scroll dạng kín.

Cấu hình công suất động cơ máy nén gồm:

(5,6 × 1) + (5,6 × 1) + (4,0 × 1) + (4,0 × 1) kW

Việc phân bổ máy nén trên ba module giúp hệ thống linh hoạt hơn khi tổng tải thay đổi.

Máy nén Scroll có những đặc điểm phù hợp với VRV:

• Vận hành ổn định.

• Phối hợp tốt với biến tần.

• Phù hợp tải thay đổi.

• Hạn chế bật/tắt toàn bộ hệ thống liên tục.

• Thích hợp cho hệ thống nhiều dàn lạnh.

Khi công trình giảm tải, hệ thống không cần duy trì toàn bộ công suất 42HP trong mọi thời điểm.

Công nghệ VRV điều chỉnh lượng môi chất lạnh

VRV là viết tắt của Variable Refrigerant Volume.

Công nghệ này giúp thay đổi lượng môi chất lạnh cấp tới hệ thống dựa trên nhu cầu thực tế.

Ví dụ cùng một thời điểm:

• Phòng hội nghị đông người cần tải cao.

• Văn phòng nhỏ có tải thấp hơn.

• Phòng trống không cần làm lạnh.

• Một phòng gần đạt nhiệt độ cài đặt chỉ cần công suất thấp.

Nhờ khả năng phân phối môi chất linh hoạt, nhiều khu vực có đặc điểm sử dụng khác nhau vẫn có thể hoạt động trên cùng tổ hợp RXQ42AMYM.

VRT tối ưu nhiệt độ môi chất lạnh

Daikin VRV A sử dụng công nghệ VRT – Variable Refrigerant Temperature.

VRT giúp hệ thống điều chỉnh nhiệt độ môi chất lạnh theo nhu cầu.

Khi tải cao:

• Hệ thống ưu tiên khả năng làm lạnh.

Khi tải giảm:

• Điều kiện môi chất có thể thay đổi để hạn chế máy nén phải làm việc mạnh hơn mức cần thiết.

Điều này hỗ trợ:

• Duy trì nhiệt độ ổn định.

• Hạn chế cảm giác quá lạnh.

• Giảm tải máy nén.

• Tăng sự thoải mái.

• Phù hợp với tải biến đổi trong ngày.

Phối hợp VAV trong những cấu hình phù hợp

Bên cạnh VRT, hệ thống có thể phối hợp với VAV – Variable Air Volume khi sử dụng cấu hình dàn lạnh và điều khiển tương thích.

VAV giúp thay đổi lượng gió cấp vào phòng.

Khi tải cao:

• Lưu lượng gió có thể tăng.

Khi phòng gần đạt nhiệt độ cài đặt:

• Lưu lượng gió có thể giảm.

Như vậy, hệ thống có thể đồng thời điều chỉnh:

• Máy nén.

• Môi chất lạnh.

• Lưu lượng gió.

Điều này giúp việc kiểm soát nhiệt độ linh hoạt hơn.

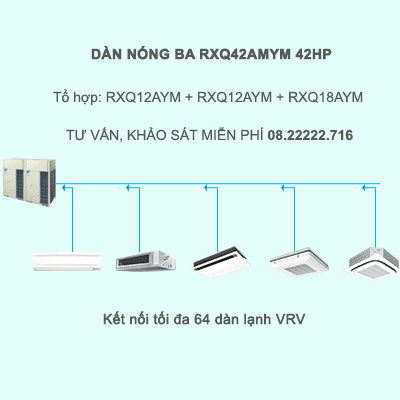

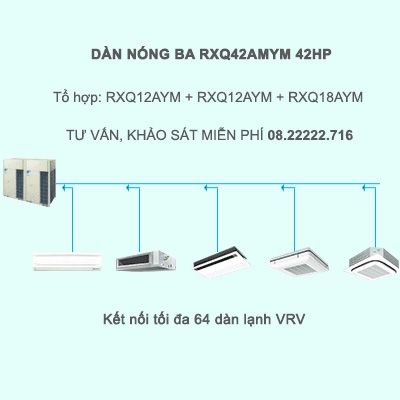

Kết nối tối đa 64 dàn lạnh VRV

RXQ42AMYM cho phép kết nối tối đa:

64 dàn lạnh VRV

Khả năng này phù hợp với những công trình nhiều phòng.

Có thể kết hợp nhiều kiểu dàn lạnh VRV khác nhau như:

• Cassette âm trần.

• Giấu trần nối ống gió.

• Treo tường VRV.

• Áp trần.

• Đặt sàn.

• Các model VRV tương thích khác.

Không cần tất cả các phòng phải sử dụng cùng một loại dàn lạnh.

Ví dụ:

• Sảnh dùng cassette.

• Phòng hội nghị dùng nối ống gió.

• Phòng làm việc dùng cassette.

• Khu VIP sử dụng dàn giấu trần.

• Không gian nhỏ chọn model phù hợp hơn.

Điều này giúp hệ thống dễ phối hợp với kiến trúc công trình.

RXQ42AMYM sử dụng hệ dàn lạnh VRV

RXQ42AMYM thuộc nhóm tổ hợp dàn nóng công suất lớn nên hệ thống được triển khai với dàn lạnh VRV.

Trong giai đoạn thiết kế cần xác định rõ:

• Số lượng dàn lạnh.

• Công suất từng dàn.

• Kiểu dàn lạnh.

• Vị trí lắp đặt.

• Mạng đường ống.

• Phương án điều khiển.

Việc lựa chọn đồng bộ ngay từ đầu giúp hạn chế thay đổi cấu hình khi thi công.

Mỗi khu vực có thể điều khiển độc lập

Dù có tới 64 dàn lạnh dùng chung một tổ hợp dàn nóng, các khu vực vẫn có thể điều khiển riêng.

Người sử dụng có thể:

• Bật/tắt từng phòng.

• Cài nhiệt độ riêng.

• Tắt khu vực không sử dụng.

• Quản lý theo tầng.

• Chia nhóm dàn lạnh.

• Lập lịch hoạt động.

Đây là một trong những ưu điểm nổi bật của VRV trong khách sạn, văn phòng và tòa nhà thương mại.

Lưu lượng gió tổng lớn với 3 module

RXQ42AMYM có lưu lượng gió theo từng module:

• RXQ12AYM thứ nhất: 191 m³/phút

• RXQ12AYM thứ hai: 191 m³/phút

• RXQ18AYM: 257 m³/phút

Tổng lượng không khí trao đổi rất lớn, vì vậy khu vực đặt dàn nóng phải có khả năng giải nhiệt tốt.

Khi thiết kế cần đảm bảo:

• Miệng hút thông thoáng.

• Miệng thổi không bị chắn.

• Không để khí nóng quay lại vùng hút.

• Có khoảng cách giữa các module.

• Có không gian bảo dưỡng.

Với ba dàn nóng đặt cạnh nhau, vấn đề quẩn khí nóng càng cần được chú ý.

Kích thước 3 module cần được tính riêng khi bố trí mặt bằng

RXQ42AMYM có kích thước từng dàn như sau.

Hai module RXQ12AYM:

1.657 × 930 × 765 mm

Module RXQ18AYM:

1.657 × 1.240 × 765 mm

Tổng cấu hình:

(1.657 × 930 × 765) + (1.657 × 930 × 765) + (1.657 × 1.240 × 765) mm

Việc chia thành ba module giúp linh hoạt hơn trong cách bố trí.

Có thể:

• Xếp thẳng hàng.

• Chia thành hai khu nếu thiết kế cho phép.

• Bố trí theo hình dạng tầng mái.

• Thiết kế khung thép riêng từng dàn.

Tuy nhiên, diện tích khu kỹ thuật phải tính thêm khoảng trống bảo trì và khoảng cách giải nhiệt.

Tổng trọng lượng khoảng 630 kg

Khối lượng từng module gồm:

• RXQ12AYM: 185 kg

• RXQ12AYM: 185 kg

• RXQ18AYM: 260 kg

Tổng cộng:

185 + 185 + 260 = khoảng 630 kg

Đây là tổng trọng lượng lớn.

Lợi thế của cấu hình 3 module là tải được chia thành ba thiết bị riêng thay vì tập trung vào một khối.

Điều này thuận tiện hơn cho:

• Cẩu lắp.

• Vận chuyển.

• Phân bố tải lên sàn.

• Thiết kế giá đỡ.

• Thi công tại tòa nhà cải tạo.

Tuy vậy, tổng tải trọng vẫn cần được kỹ sư kết cấu kiểm tra.

Độ ồn danh định khoảng 65 dBA

RXQ42AMYM có độ ồn danh định khoảng:

65 dBA

Khi bố trí dàn nóng, cần lưu ý nếu gần:

• Phòng khách sạn.

• Văn phòng.

• Nhà ở lân cận.

• Khu vực nghỉ ngơi.

• Ranh giới công trình.

Nên cân nhắc:

• Khoảng cách.

• Hướng thổi.

• Đế chống rung.

• Tường phản xạ âm.

• Khả năng truyền rung qua kết cấu.

Với tổ hợp ba module, việc bố trí khoảng cách và hướng dàn nóng ngay từ đầu có ý nghĩa rất lớn.

Hoạt động làm lạnh từ 10°C đến 49°C DB

RXQ42AMYM có giới hạn vận hành làm lạnh:

10°C đến 49°C DB

Dải nhiệt độ này phù hợp với điều kiện mùa hè nóng.

Tuy nhiên, nhiệt độ khu vực tầng mái có thể cao hơn nhiệt độ môi trường vì:

• Nắng trực tiếp.

• Nhiệt từ bê tông.

• Khí nóng của các dàn lân cận.

• Không gian kỹ thuật thiếu thoáng.

Do đó, thiết kế vị trí dàn nóng vẫn phải ưu tiên khả năng thoát nhiệt.

Sử dụng môi chất lạnh R410A

RXQ42AMYM sử dụng môi chất lạnh:

R410A

Lượng nạp sẵn gồm:

• RXQ12AYM: 6,8 kg

• RXQ12AYM: 6,8 kg

• RXQ18AYM: 8,4 kg

Tổng lượng môi chất nạp sẵn:

6,8 + 6,8 + 8,4 kg

Đây chưa phải toàn bộ lượng môi chất của hệ thống sau khi hoàn thiện.

Lượng gas cuối cùng còn phụ thuộc vào:

• Chiều dài đường ống.

• Đường kính từng đoạn.

• Số dàn lạnh.

• Số bộ chia.

• Cấu hình mạng đường ống.

Vì vậy, lượng môi chất bổ sung phải được tính từ bản vẽ thực tế.

Đường ống chính Ø19,1 / Ø41,3 mm

Kết nối đường ống chính của RXQ42AMYM gồm:

• Ống lỏng: Ø19,1 mm

• Ống hơi: Ø41,3 mm

Đây là kích thước đầu nối chính của tổ hợp dàn nóng.

Trong hệ thống VRV, đường kính từng đoạn phía sau các bộ chia có thể thay đổi theo:

• Tổng công suất dàn lạnh phía sau.

• Số lượng dàn lạnh.

• Chiều dài tuyến.

• Vị trí chia nhánh.

Do đó, không nên áp dụng đường kính đầu nối dàn nóng cho toàn bộ mạng ống.

Tổ hợp 3 module thuận lợi cho công trình khó vận chuyển

RXQ42AMYM có tổng trọng lượng khoảng 630 kg.

Nếu toàn bộ hệ thống tập trung trong một khối duy nhất, việc vận chuyển và cẩu lắp có thể rất khó khăn.

Việc chia thành ba module giúp:

• Cẩu từng dàn riêng.

• Đưa thiết bị qua lối kỹ thuật dễ hơn.

• Chia tải cho từng lần nâng.

• Phân bổ tải lên nhiều điểm.

• Linh hoạt sắp xếp theo mặt bằng.

Đây là lợi thế đáng kể với các công trình cải tạo hoặc khu vực tầng mái khó tiếp cận.

Giảm số lượng dàn nóng ngoài mặt tiền

Nếu một công trình có hàng chục khu vực điều hòa và sử dụng máy cục bộ, số dàn nóng ngoài trời có thể rất lớn.

Điều này dễ gây:

• Mặt tiền thiếu thẩm mỹ.

• Chiếm diện tích ban công.

• Đường ống phân tán.

• Nhiều điểm bảo trì.

• Khí nóng xả ra nhiều vị trí.

RXQ42AMYM cho phép tập trung tới 64 dàn lạnh về một tổ hợp dàn nóng đặt tại khu kỹ thuật.

Nhờ đó:

• Mặt tiền gọn hơn.

• Dàn nóng tập trung.

• Dễ quy hoạch M&E.

• Thuận tiện bảo dưỡng.

• Dễ quản lý hệ thống.

Phù hợp với văn phòng nhiều tầng

Văn phòng quy mô lớn thường có:

• Khu làm việc mở.

• Phòng họp.

• Phòng lãnh đạo.

• Khu tiếp khách.

• Phòng đào tạo.

• Các khu chức năng.

Các không gian này không phải lúc nào cũng hoạt động cùng mức tải.

Hệ VRV cho phép từng khu vực điều khiển độc lập trong khi dàn nóng thay đổi tổng công suất theo nhu cầu.

Phù hợp với khách sạn

Khách sạn có đặc điểm tải thay đổi theo tỷ lệ phòng có khách.

Mỗi phòng có thể:

• Bật/tắt riêng.

• Cài nhiệt độ riêng.

• Tắt khi không sử dụng.

Trong khi:

• Sảnh.

• Nhà hàng.

• Phòng hội nghị.

• Khu dịch vụ.

có lịch hoạt động khác nhau.

Khả năng kết nối tối đa 64 dàn lạnh giúp RXQ42AMYM phù hợp với những khách sạn nhiều phòng nếu dự án chỉ cần chức năng làm lạnh.

Phù hợp trung tâm hội nghị và đào tạo

Trung tâm hội nghị hoặc đào tạo thường có nhiều phòng hoạt động theo lịch.

Ví dụ:

• Một số phòng sử dụng buổi sáng.

• Một số phòng dùng buổi chiều.

• Phòng lớn chỉ hoạt động khi có sự kiện.

• Sảnh có thể chạy cả ngày.

Khả năng phân vùng của VRV phù hợp với kiểu tải không đồng thời này.

RXQ42AMYM khác gì RXQ40AMYM?

Đây là điểm đáng chú ý vì khi chuyển từ 40HP lên 42HP, cấu trúc hệ thống thay đổi khá rõ.

Daikin RXQ40AMYM

• Công suất: 40HP

• Cấu hình: RXQ20AYM + RXQ20AYM

• Số module: 2

• Công suất lạnh: 112,0 kW / 382.000 BTU/h

• Điện tiêu thụ: 35,4 kW

• Điều chỉnh công suất: 3–100%

• Kết nối tối đa: 64 dàn lạnh VRV

Daikin RXQ42AMYM

• Công suất: 42HP

• Cấu hình: RXQ12AYM + RXQ12AYM + RXQ18AYM

• Số module: 3

• Công suất lạnh: 117,0 kW / 399.000 BTU/h

• Điện tiêu thụ: 32,7 kW

• Điều chỉnh công suất: 4–100%

• Kết nối tối đa: 64 dàn lạnh VRV

RXQ42AMYM tăng thêm khoảng:

5 kW công suất lạnh

so với RXQ40AMYM.

Điểm đáng chú ý là số lượng module tăng từ 2 lên 3.

Điều này có thể mang lại lợi ích trong vận chuyển và phân bổ tải trọng, nhưng đồng thời cũng cần diện tích khu kỹ thuật lớn hơn và phải bố trí khoảng cách cho ba dàn nóng.

RXQ42AMYM có điện tiêu thụ danh định thấp hơn RXQ40AMYM

Một chi tiết đáng chú ý trong bảng kỹ thuật là:

• RXQ40AMYM: khoảng 35,4 kW

• RXQ42AMYM: khoảng 32,7 kW

Mặc dù RXQ42AMYM có công suất lạnh cao hơn.

Điều này xuất phát từ cấu hình module và điều kiện danh định của từng tổ hợp, vì vậy không nên đánh giá hiệu quả năng lượng chỉ dựa trên số HP.

Khi so sánh thực tế cần xem xét:

• Công suất lạnh.

• Điện tiêu thụ.

• Điều kiện vận hành.

• Tỷ lệ tải.

• Số giờ hoạt động.

Khi nào nên chọn RXQ42AMYM thay vì RXQ40AMYM?

RXQ42AMYM phù hợp hơn khi:

• Tổng tải đã vượt khả năng của 40HP.

• Cần khoảng 117 kW công suất lạnh.

• Khu kỹ thuật có thể bố trí 3 module.

• Muốn chia thiết bị thành các dàn nhỏ hơn để vận chuyển.

• Kết cấu phù hợp với cách phân bố 3 module.

RXQ40AMYM có thể phù hợp hơn khi:

• Tải dưới khoảng 112 kW.

• Muốn chỉ sử dụng hai module.

• Không gian tầng mái hạn chế.

• Muốn bố trí hệ dàn nóng đơn giản hơn.

Không nên tăng lên 42HP nếu tải lạnh thực tế chưa cần tới mức đó.

RXQ42AMYM khác gì VRV H 42HP?

RXQ42AMYM thuộc dòng:

Daikin VRV A – 1 chiều

Chức năng:

• Làm lạnh.

Trong khi hệ Daikin VRV H tương ứng có:

• Làm lạnh.

• Sưởi.

Nếu công trình chỉ cần điều hòa lạnh, VRV A là lựa chọn phù hợp để cân nhắc.

Nếu cần sưởi mùa đông, nên lựa chọn VRV H tương ứng.

Có nên lựa chọn Daikin VRV A RXQ42AMYM 42HP?

RXQ42AMYM đáng cân nhắc nếu dự án cần:

• Điều hòa trung tâm 1 chiều.

• Tổng công suất khoảng 42HP.

• Công suất lạnh 117 kW / 399.000 BTU/h.

• Tổ hợp 3 module.

• Kết nối tối đa 64 dàn lạnh VRV.

• Điều khiển độc lập từng khu vực.

• Điều chỉnh công suất 4–100%.

• Máy nén Scroll.

• Thuận tiện chia nhỏ thiết bị để vận chuyển.

• Phù hợp công trình thương mại quy mô lớn.

Model đặc biệt phù hợp khi dự án cần công suất vượt 40HP nhưng vẫn muốn chia thiết bị thành những module dễ vận chuyển hơn.

Lưu ý khi lựa chọn RXQ42AMYM

Trước khi chốt model cần kiểm tra:

• Tải lạnh từng khu vực.

• Tổng tải toàn hệ thống.

• Số lượng dàn lạnh.

• Công suất từng dàn lạnh.

• Tỷ lệ hoạt động đồng thời.

• Chủng loại dàn lạnh VRV.

• Chiều dài đường ống.

• Chênh lệch độ cao.

• Vị trí của cả ba module.

• Khoảng cách giữa dàn nóng.

• Khả năng giải nhiệt.

• Tải trọng sàn.

• Nguồn điện 3 pha.

• Yêu cầu tiếng ồn.

• Phương án cẩu lắp.

• Không gian tiếp cận bảo trì.

Với một hệ thống 42HP, thiết kế khu dàn nóng và mạng đường ống cần được thực hiện đồng bộ ngay từ đầu.

Câu hỏi thường gặp về Daikin RXQ42AMYM

Daikin RXQ42AMYM có công suất bao nhiêu?

RXQ42AMYM có công suất danh định 42HP, công suất lạnh khoảng 117,0 kW / 399.000 BTU/h.

RXQ42AMYM là điều hòa 1 chiều hay 2 chiều?

Đây là hệ Daikin VRV A 1 chiều, chỉ làm lạnh.

RXQ42AMYM gồm những dàn nóng nào?

Hệ thống gồm:

RXQ12AYM + RXQ12AYM + RXQ18AYM

RXQ42AMYM là dàn nóng đôi hay dàn nóng ba?

Đây là tổ hợp 3 dàn nóng. Một số nội dung trên trang nguồn gọi là dàn nóng đôi nhưng cấu hình kỹ thuật thực tế gồm ba module.

Điện tiêu thụ RXQ42AMYM bao nhiêu?

Điện tiêu thụ danh định khoảng 32,7 kW.

RXQ42AMYM điều chỉnh công suất trong khoảng nào?

Hệ thống có khả năng điều chỉnh từ khoảng 4% đến 100%.

RXQ42AMYM kết nối được bao nhiêu dàn lạnh?

Model cho phép kết nối tối đa 64 dàn lạnh VRV.

RXQ42AMYM sử dụng máy nén gì?

Máy sử dụng máy nén xoắn ốc Scroll dạng kín.

Công suất động cơ máy nén RXQ42AMYM bao nhiêu?

Cấu hình khoảng:

(5,6 × 1) + (5,6 × 1) + (4,0 × 1) + (4,0 × 1) kW

Lưu lượng gió RXQ42AMYM bao nhiêu?

Ba module có lưu lượng gió:

191 + 191 + 257 m³/phút

Kích thước RXQ42AMYM bao nhiêu?

Cấu hình gồm:

(1.657 × 930 × 765) + (1.657 × 930 × 765) + (1.657 × 1.240 × 765) mm

Trọng lượng RXQ42AMYM bao nhiêu?

Ba module có trọng lượng:

185 + 185 + 260 kg

Tổng khoảng 630 kg.

Độ ồn RXQ42AMYM bao nhiêu?

Độ ồn danh định khoảng 65 dBA.

RXQ42AMYM sử dụng môi chất lạnh gì?

Máy sử dụng môi chất lạnh R410A.

Lượng môi chất nạp sẵn bao nhiêu?

Ba module được nạp sẵn:

6,8 + 6,8 + 8,4 kg R410A

Đường ống RXQ42AMYM bao nhiêu?

Kết nối chính gồm:

• Ống lỏng: Ø19,1 mm

• Ống hơi: Ø41,3 mm

Phạm vi hoạt động RXQ42AMYM là bao nhiêu?

Hệ thống vận hành làm lạnh trong khoảng:

10°C đến 49°C DB

Daikin RXQ42AMYM phù hợp với công trình nào?

Model phù hợp với văn phòng lớn, khách sạn, trung tâm hội nghị, nhà hàng, showroom, trung tâm đào tạo và các công trình thương mại cần hệ VRV 1 chiều khoảng 42HP.

Tư vấn và báo giá Daikin VRV A RXQ42AMYM 42HP tại DNA HVAC

Điều hòa trung tâm Daikin VRV A RXQ42AMYM 42HP 1 chiều là lựa chọn phù hợp với những dự án cần tổng công suất lạnh khoảng 117 kW và muốn chia hệ thống thành nhiều module để thuận tiện cho vận chuyển, cẩu lắp và phân bố tải trọng.

Tổ hợp RXQ12AYM + RXQ12AYM + RXQ18AYM có thể kết nối tối đa 64 dàn lạnh VRV, đáp ứng tốt cho văn phòng lớn, khách sạn, trung tâm hội nghị, showroom và những công trình có nhiều khu vực sử dụng độc lập.

Khả năng điều chỉnh công suất từ 4–100% giúp hệ thống thích ứng với sự biến động tải trong ngày. Cấu hình 3 module cũng tạo thêm sự linh hoạt trong thi công, đặc biệt với công trình cải tạo hoặc khu kỹ thuật có lối vận chuyển hạn chế.

Tuy nhiên, do hệ thống gồm tới ba dàn nóng và tổng trọng lượng khoảng 630 kg, việc lựa chọn RXQ42AMYM cần được tính toán đồng bộ từ tải lạnh, số lượng dàn lạnh, mạng đường ống, nguồn điện, tải trọng kết cấu tới phương án bố trí và giải nhiệt dàn nóng.

DNA HVAC cung cấp giải pháp khảo sát, tính tải lạnh, thiết kế và lựa chọn hệ thống điều hòa trung tâm Daikin VRV phù hợp với từng dự án.

Liên hệ DNA HVAC để được tư vấn cấu hình dàn lạnh VRV, phương án bố trí ba module dàn nóng, thiết kế hệ thống đường ống và nhận báo giá Daikin RXQ42AMYM 42HP phù hợp với công trình.
