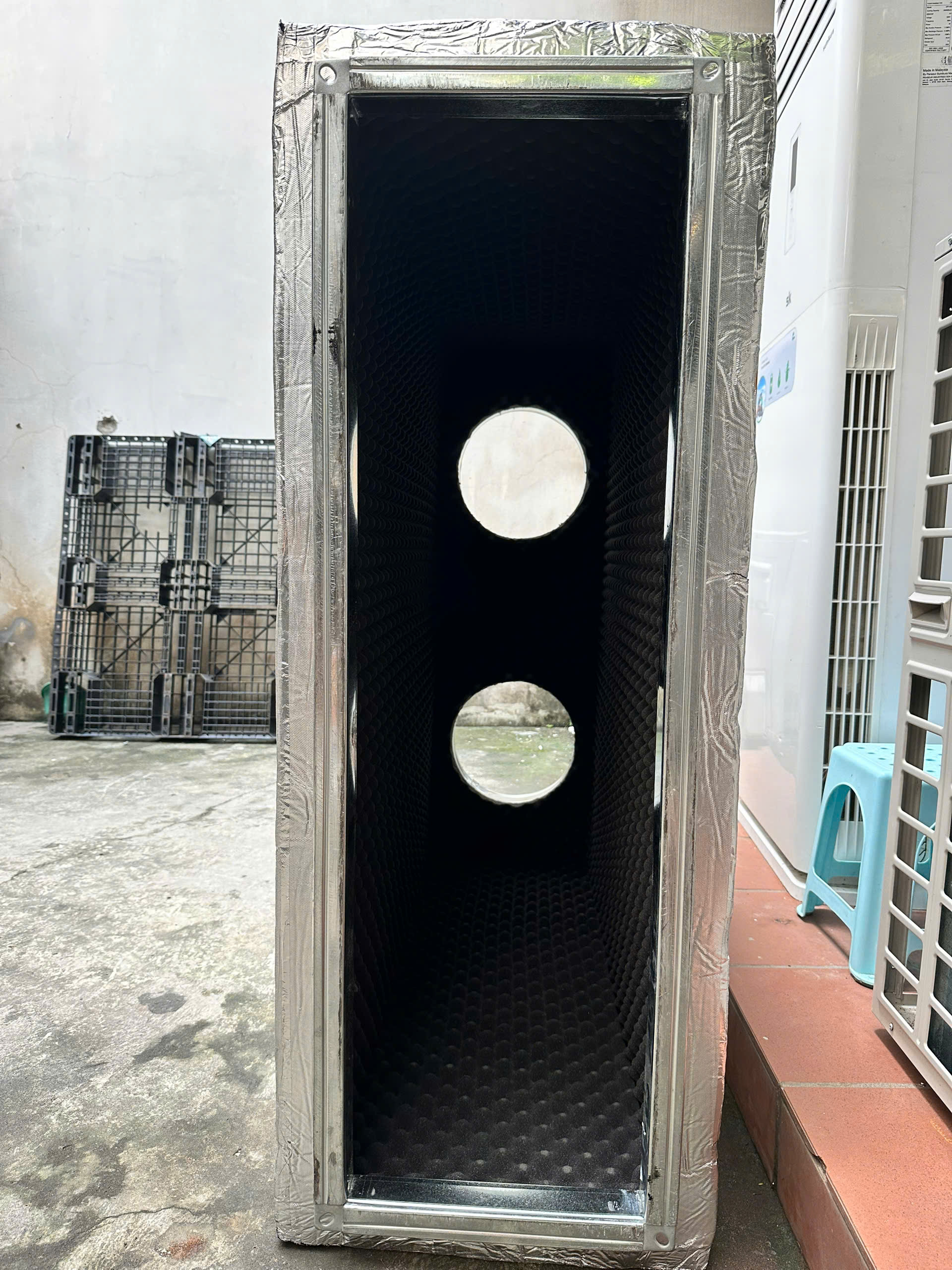

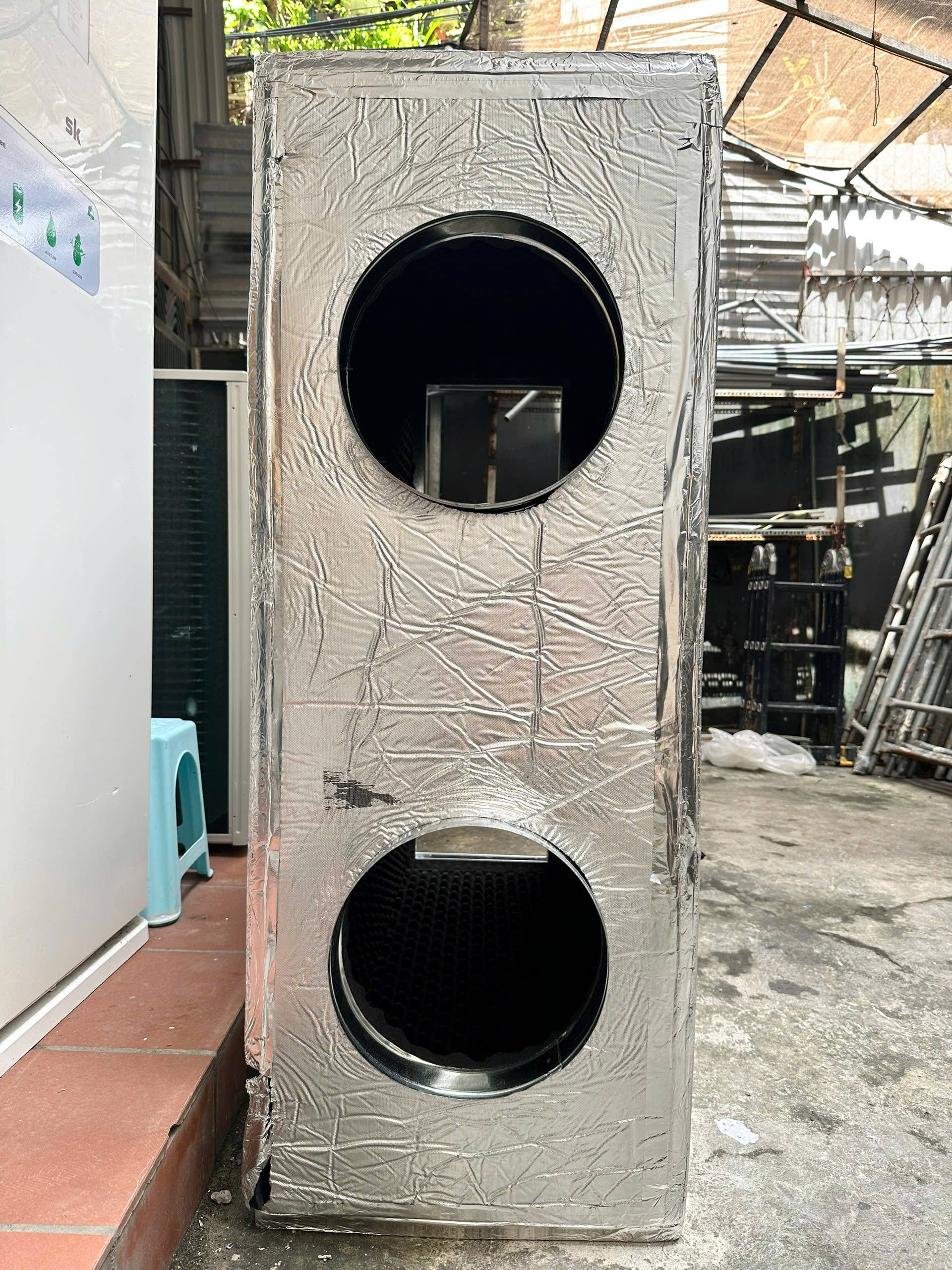

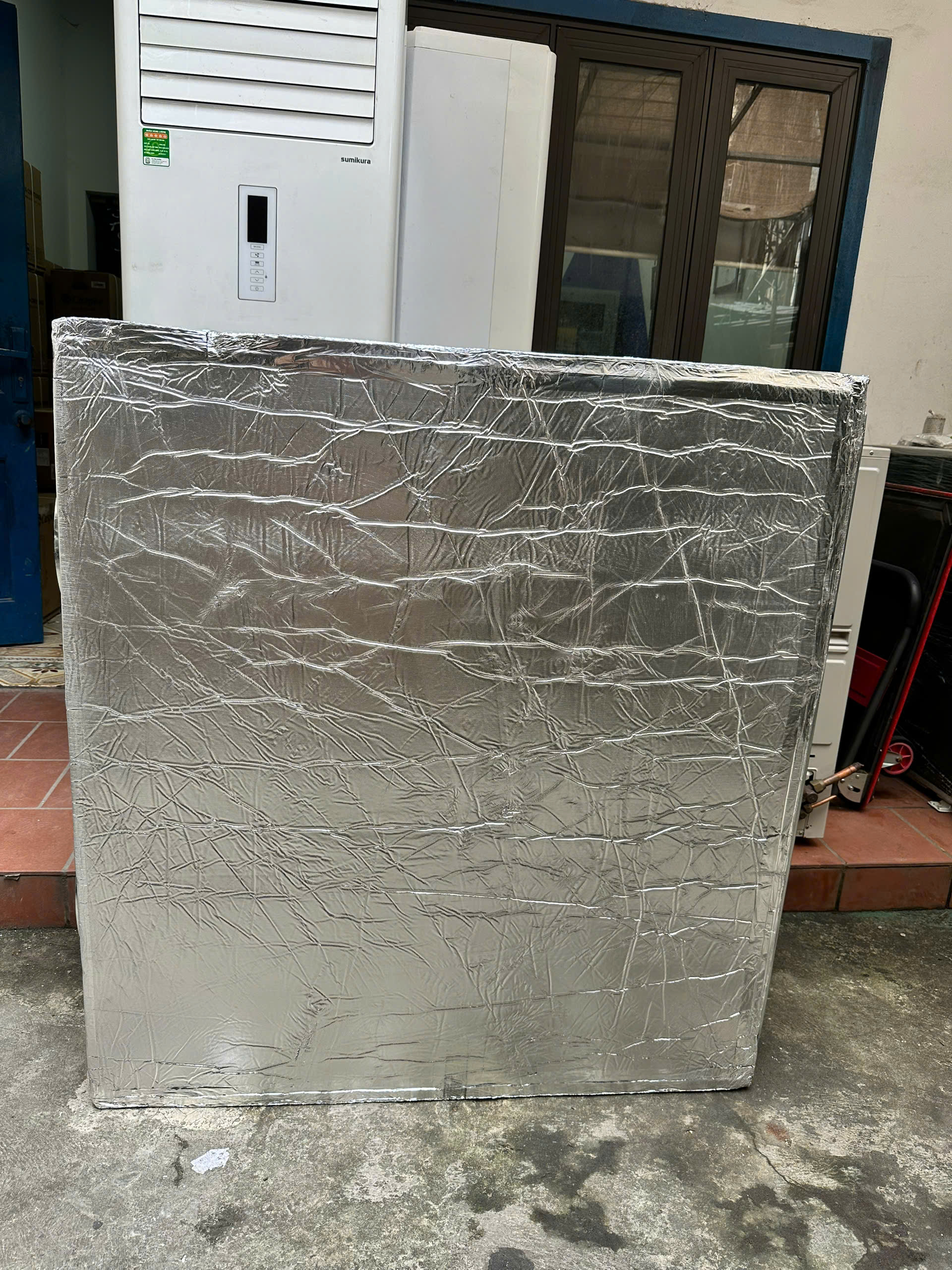

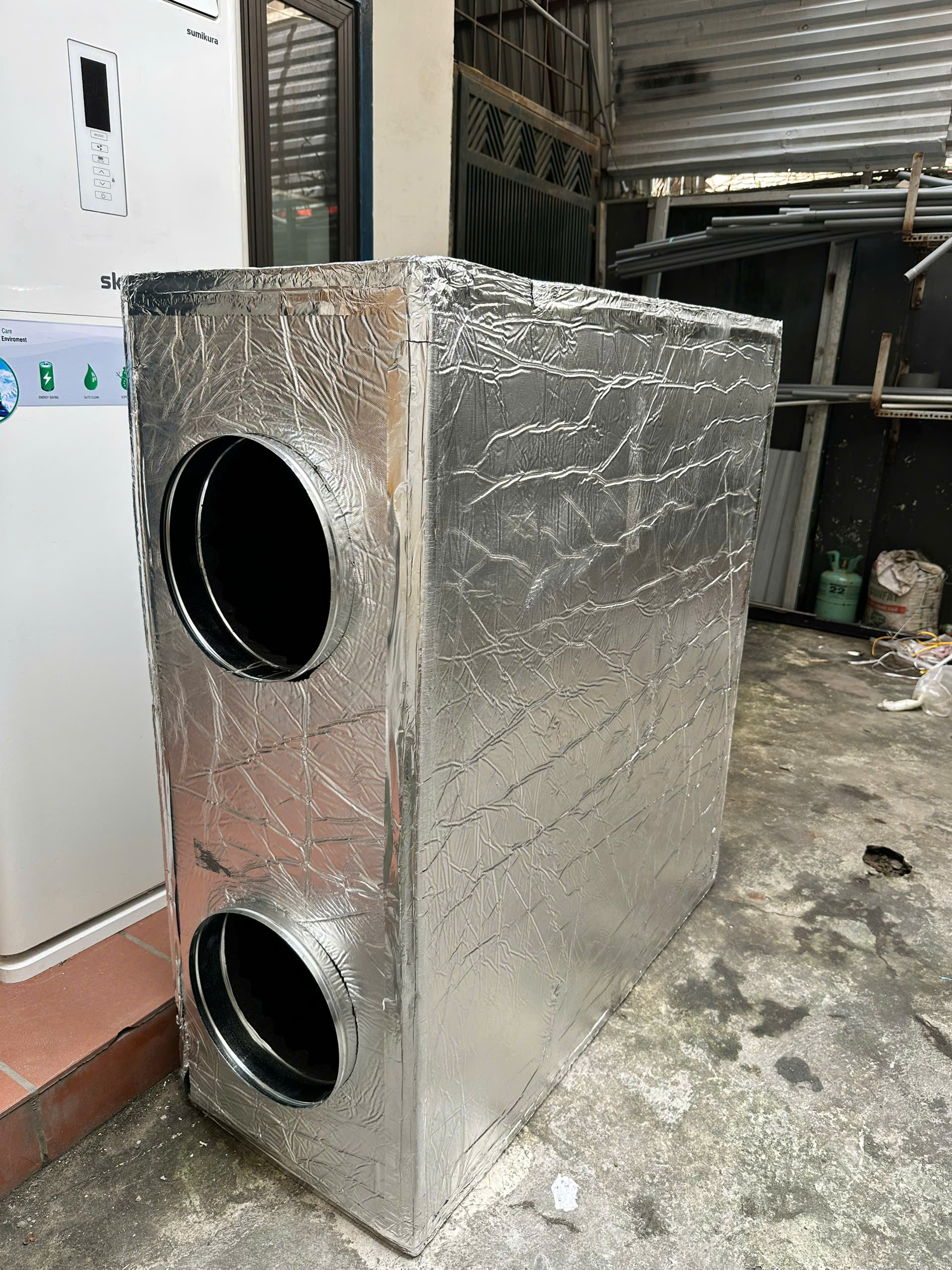

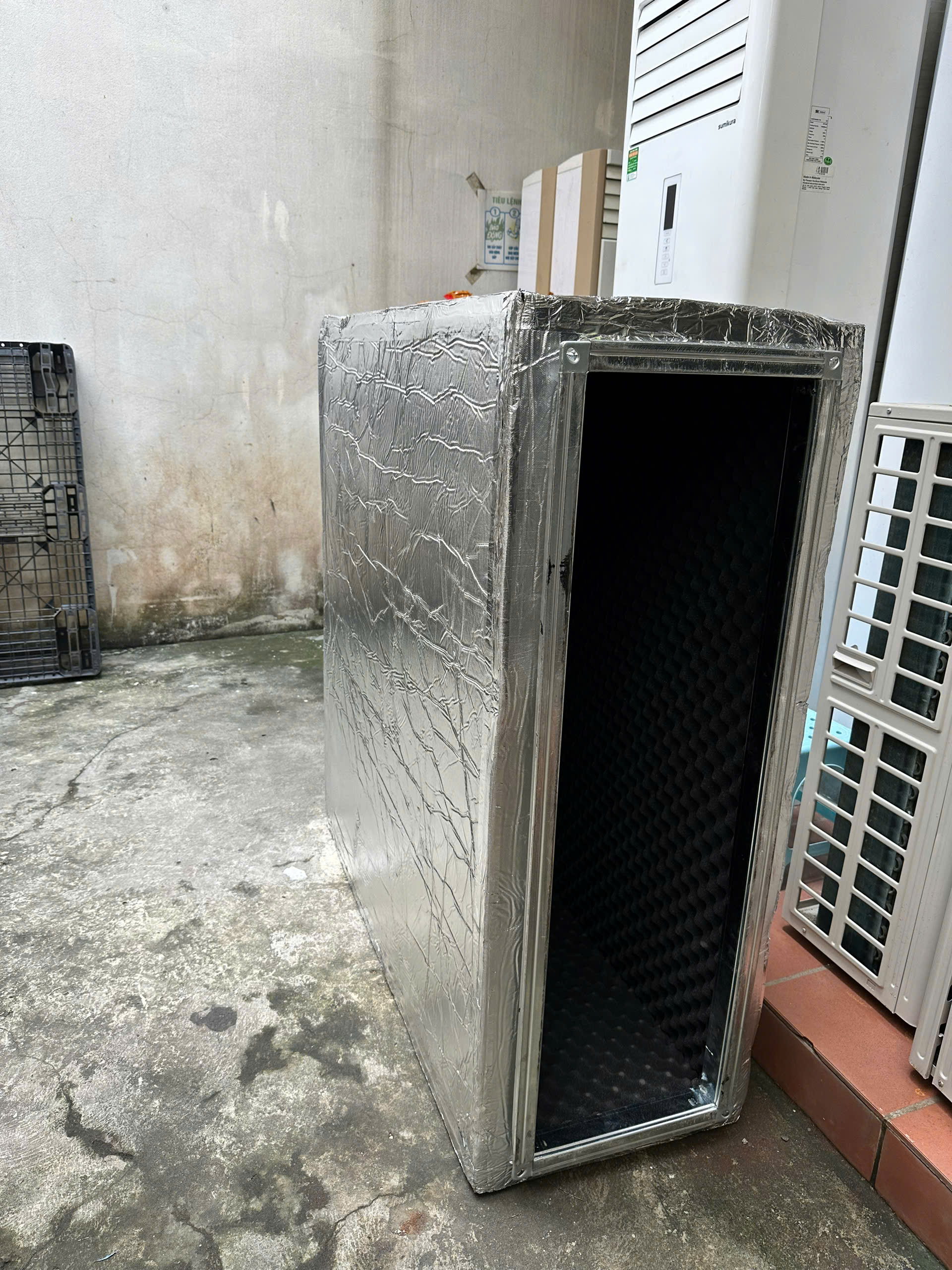

Côn Đầu Máy Tiêu Âm Cho Điều Hòa Âm Trần Nối Ống Gió

Giải pháp kết nối chuyển tiếp chuẩn kỹ thuật giữa dàn lạnh FCU/VRV với tuyến ống gió. Tích hợp cấu trúc tiêu âm chuyên dụng giúp triệt tiêu tiếng ồn quạt, giảm rung chấn cơ học và êm dịu không gian sống.

Côn đầu máy tiêu âm (hay còn gọi là côn tiêu âm đầu dàn lạnh, hộp tiêu âm đầu máy) là phụ kiện kỹ thuật quan trọng được lắp đặt trực tiếp tại miệng cấp hoặc miệng hồi của điều hòa âm trần nối ống gió. Chi tiết này đảm nhận chức năng biến đổi tiết diện từ cửa gió của máy sang kích thước đường ống gió chính của hệ thống.

Điểm khác biệt vượt trội của phụ kiện này là cấu tạo nhiều lớp tích hợp vật liệu hấp thụ âm thanh chuyên dụng. Nhờ đó, dòng khí chuyển tiếp mượt mà, năng lượng âm từ quạt gió và sự rung lắc cơ học được xử lý triệt để ngay tại nguồn phát. Tại DNA HVAC, sản phẩm được gia công chính xác theo bản vẽ thực tế của từng model máy từ Daikin, Panasonic, Mitsubishi, LG... bảo đảm độ khít tuyệt đối và kiểm soát tổn thất áp lực.

Côn Đầu Máy Tiêu Âm Là Gì?

Vì sao gọi là "Côn đầu máy"?

Kích thước cổ ra hoặc cổ hồi trên dàn lạnh của nhà sản xuất thường là cố định theo từng công suất (ví dụ: $200 \times 700\text{ mm}$), trong khi đường ống gió dẫn đi lại được thiết kế theo tiết diện khí động tối ưu của phòng ($250 \times 800\text{ mm}$ hoặc chia ra các ống tròn). Côn đầu máy là đoạn ống thu/phóng đặc thù gắn ngay sát miệng máy để hoàn thiện sự chuyển đổi này.

Vì sao bắt buộc phải xử lý tiêu âm ngay tại đầu máy?

Động cơ quạt lồng sóc của dàn lạnh vận hành ở dải tốc độ cao sẽ phát sinh 3 nguồn ồn vật lý chính:

• Tiếng ồn cơ học: Tiếng rít động cơ và tiếng quay của cánh quạt.
• Tiếng ồn khí động: Xáo trộn dòng xoáy khi không khí bị nén đẩy ra khỏi cổ máy ở tốc độ cao.
• Tiếng vang vọng (Reverberation): Sóng âm dội lại liên tục trong lòng ống tôn mạ kẽm truyền thẳng tới cửa gió phòng ngủ, phòng khách.

Lớp vật liệu tiêu âm bên trong lòng côn sẽ hấp thụ trực tiếp các bước sóng âm này, làm suy giảm năng lượng âm trước khi luồng không khí đi sâu vào hệ thống đường ống.

Công Dụng Của Côn Đầu Máy Tiêu Âm

Cấu Tạo Của Côn Đầu Máy Tiêu Âm Chuyên Dụng

Một sản phẩm côn tiêu âm chuẩn kỹ thuật sản xuất tại nhà xưởng DNA HVAC có cấu trúc đa tầng khép kín:

1. Lớp vỏ ngoài bằng tôn mạ kẽm (Galvanized Steel)

Sử dụng tôn mạ kẽm đạt tiêu chuẩn Hoa Sen hoặc Phương Nam với độ dày từ $0.58\text{ mm} - 0.95\text{ mm}$ (tùy kích thước). Vỏ ngoài định hình cứng vững, chống ăn mòn và được liên kết bằng mí ghép bẻ góc sắc sảo.

2. Lớp vật liệu tiêu âm trung tâm (Acoustic Core)

Tùy theo yêu cầu âm học và ngân sách dự án, lớp tiêu âm có độ dày $25\text{ mm} - 50\text{ mm}$ với các lựa chọn:

• Bông khoáng (Rockwool): Tỷ trọng cao ($40 - 60\text{ kg/m}^3$), hiệu suất hấp thụ âm thanh dải tần rộng, khả năng chống cháy vượt trội.
• Bông thủy tinh (Glasswool): Tỷ trọng nhẹ ($24 - 32\text{ kg/m}^3$), tiêu âm tốt, tối ưu kinh tế cho công trình dân dụng.
• Mút xốp tiêu âm / Cao su lưu hóa: Cấu trúc ô kín, không sinh bụi sợi, phù hợp công trình đòi hỏi độ sạch cao.

3. Lớp bảo vệ bề mặt trong lòng ống (Protective Facing)

Nhằm bảo đảm luồng không khí thổi trực tiếp không làm cuốn bay các bụi sợi tiêu âm vào phòng, bề mặt trong được bọc lớp vải thủy tinh chống phát tán sợi kết hợp mặt ngoài bằng tôn đục lỗ mạ kẽm (đường kính lỗ $3 - 5\text{ mm}$). Cấu trúc này vừa cho phép sóng âm đi xuyên qua để lớp bông triệt tiêu, vừa giữ sạch tuyệt đối cho luồng khí lạnh.

So Sánh Côn Tiêu Âm Đầu Cấp Và Đầu Hồi

Côn Tiêu Âm Có Làm Yếu Gió Không? Nguyên Tắc Thiết Kế Chuẩn

Nhiều chủ nhà lo ngại lắp tiêu âm sẽ cản trở gió. Về mặt vật lý, bất kỳ vật cản nào cũng tạo trở lực cục bộ, tuy nhiên nếu được tính toán thiết kế chuẩn khí động, mức tổn thất áp suất chỉ chiếm từ $5 - 15\text{ Pa}$ – hoàn toàn nằm trong dải cột áp dư cho phép của các dòng máy giấu trần.

Phân Biệt Côn Tiêu Âm, Hộp Tiêu Âm & Khớp Nối Mềm Canvas

* Khuyến nghị thi công: Khớp mềm Canvas và Côn tiêu âm không triệt tiêu lẫn nhau mà là bộ đôi kết hợp hoàn hảo: Canvas ngắt rung động vật lý, còn Côn tiêu âm hấp thụ sóng âm không khí.

Dòng Máy Tương Thích & Ứng Dụng Công Trình

DNA HVAC nhận gia công chính xác theo mọi dải công suất và series máy trên thị trường:

• Daikin: FBA, FBQ, FDBNQ, FDMNQ, hệ thống giấu trần VRV A/X/IVS.
• Panasonic / Mitsubishi Heavy / LG / Toshiba: Dòng nối ống gió áp suất tĩnh thấp, trung bình và cao.
• Hệ thống quạt cấp gió tươi và FCU nước trung tâm Chiller.

Checklist Cần Cung Cấp Khi Đặt Hàng Gia Công

Những Lỗi Cần Tránh Khi Thi Công Côn Đầu Máy Tiêu Âm

• Thu côn quá ngắn, góc quá dốc: Do không gian trần chật hẹp, thợ làm côn quá ngắn khiến gió đập mạnh vào thành côn tạo tiếng rít gió lớn hơn cả khi chưa lắp.
• Không có lớp vải bảo vệ bông tiêu âm: Dưới áp lực gió thổi liên tục nhiều năm, bụi bông thủy tinh bị bong tróc, phát tán ra cửa gió gây hại đường hô hấp.
• Bỏ qua bọc bảo ôn cách nhiệt bên ngoài: Côn tiêu âm đầu cấp lạnh nếu không được dán mút xốp cách nhiệt bên ngoài vỏ tôn sẽ gây ngưng tụ nước đọng sương làm hỏng trần thạch cao.
• Bắt vít cứng trực tiếp máy vào côn tiêu âm: Không dùng khớp mềm canvas khiến toàn bộ dao động của quạt truyền thẳng ra hệ thống ống gió.

Câu Hỏi Thường Gặp (FAQs)

DNA HVAC – Gia Công & Thi Công Tiêu Âm Ống Gió Chuẩn Kỹ Thuật

DNA HVAC sở hữu xưởng cơ khí chuyên sâu gia công ống gió, phụ kiện côn tiêu âm, hộp chia gió cho các dự án điều hòa giấu trần và cấp khí tươi cao cấp tại Hà Nội và TP.HCM:

• Đo đạc, lên bản vẽ chi tiết 2D theo đúng model máy và hiện trạng dầm trần.
• Máy móc chấn mí, đục lỗ CNC chính xác, bọc vải chống bay sợi đạt chuẩn y tế.
• Tư vấn giải pháp âm học đồng bộ: Côn tiêu âm + Tiêu âm đường ống + Tiêu âm cửa gió.
• Đo kiểm lưu lượng gió và độ ồn (dB) thực tế sau khi nghiệm thu bàn giao.
