Cấu tạo dàn lạnh âm trần nối ống gió gồm những bộ phận nào?

Cấu tạo dàn lạnh âm trần nối ống gió gồm nhiều bộ phận được bố trí bên trong thân máy để làm lạnh không khí, tạo luồng gió, thu nước ngưng và kết nối với hệ thống ống gió. Khác với dàn lạnh treo tường hoặc cassette, dàn lạnh nối ống gió thường được giấu trong trần, chỉ kết nối ra ngoài thông qua cửa gió cấp và cửa gió hồi. Vì vậy, việc hiểu cấu tạo dàn lạnh giúp người dùng dễ hình dung cách máy hoạt động, biết các vị trí cần vệ sinh, bảo dưỡng và nhận diện lỗi khi hệ thống gió yếu, chảy nước hoặc có mùi hôi.

Dàn lạnh âm trần nối ống gió là gì?

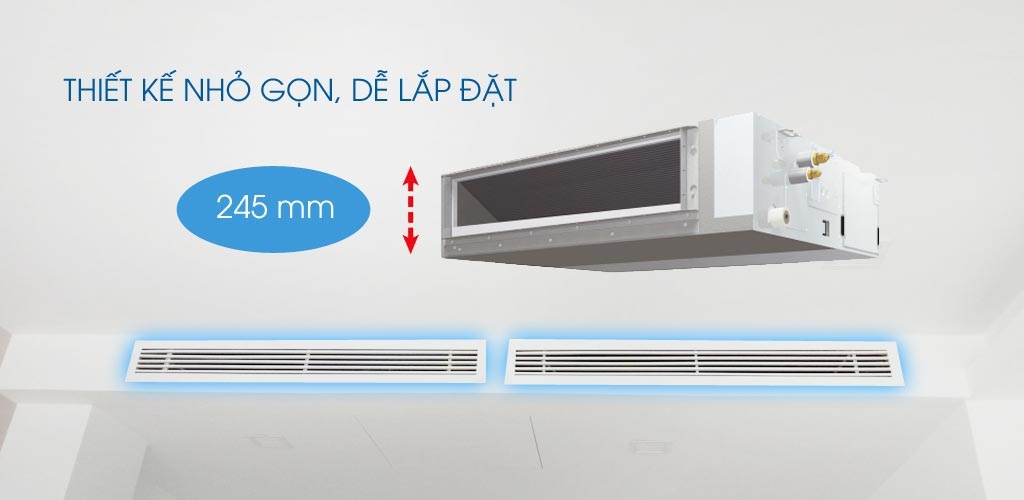

Dàn lạnh âm trần nối ống gió là bộ phận được lắp giấu trong trần thạch cao hoặc trần kỹ thuật. Nhiệm vụ chính của dàn lạnh là hút không khí hồi từ phòng, làm lạnh không khí qua dàn trao đổi nhiệt, sau đó đẩy gió lạnh vào hệ thống ống gió để cấp lại cho không gian sử dụng.

Phần dàn lạnh thường không lộ trực tiếp trong phòng. Người dùng chỉ nhìn thấy cửa gió cấp, cửa gió hồi hoặc miệng gió trên trần. Chính vì được giấu trong trần nên dàn lạnh cần có cửa thăm để kỹ thuật viên có thể vệ sinh, kiểm tra và sửa chữa khi cần.

Trong bài này, nội dung chỉ tập trung vào cấu tạo bên trong dàn lạnh âm trần nối ống gió, không đi sâu sang dàn nóng, ống đồng hay toàn bộ hệ thống điều hòa.

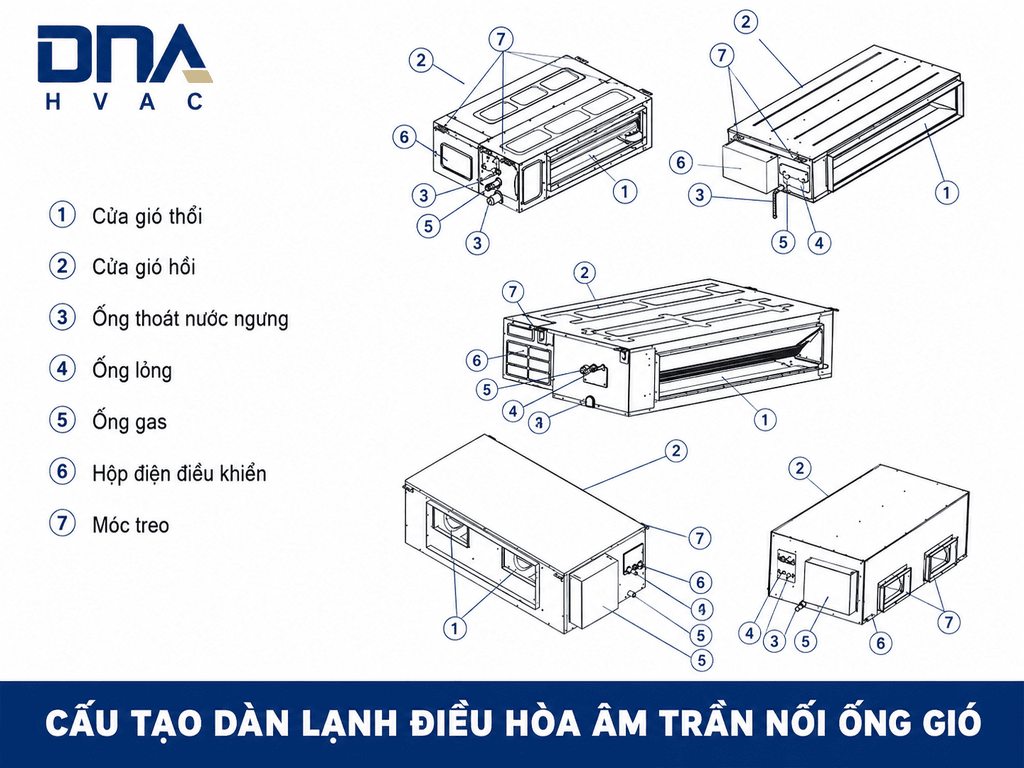

Các bộ phận chính của dàn lạnh âm trần nối ống gió

Dàn lạnh âm trần nối ống gió có thể khác nhau theo hãng và công suất, nhưng về cơ bản thường gồm các bộ phận chính dưới đây.

Vỏ dàn lạnh

Vỏ dàn lạnh là phần khung bao bên ngoài, có nhiệm vụ bảo vệ các linh kiện bên trong như dàn trao đổi nhiệt, quạt, bo mạch, máng nước và cảm biến. Vỏ máy thường được thiết kế dạng hộp chữ nhật để dễ lắp giấu trong trần và kết nối với ống gió.

Phần vỏ cần đủ chắc chắn để hạn chế rung lắc khi quạt hoạt động. Một số vị trí trên vỏ máy sẽ có nắp mở kỹ thuật để kiểm tra bo mạch, quạt, máng nước hoặc các đầu nối.

Khi bảo dưỡng, kỹ thuật viên cần kiểm tra vỏ dàn lạnh có bị móp, rung, hở khớp nối hoặc bám bụi quá nhiều không. Nếu vỏ máy rung hoặc lắp chưa chắc, hệ thống có thể phát ra tiếng ồn trong quá trình vận hành.

Dàn trao đổi nhiệt

Dàn trao đổi nhiệt là bộ phận quan trọng nhất trong dàn lạnh. Bộ phận này thường gồm ống đồng và lá nhôm, có nhiệm vụ hấp thụ nhiệt từ luồng không khí đi qua để làm lạnh không khí trước khi thổi ra phòng.

Khi máy hoạt động, không khí hồi đi qua bề mặt dàn trao đổi nhiệt. Nhiệt trong không khí được truyền sang môi chất lạnh bên trong ống đồng, làm không khí giảm nhiệt độ. Đây là lý do dàn trao đổi nhiệt cần sạch và thông thoáng.

Nếu dàn trao đổi nhiệt bám bụi dày, luồng gió sẽ bị cản lại, khả năng làm lạnh giảm và máy có thể xuất hiện mùi hôi. Trong một số trường hợp, dàn lạnh quá bẩn còn làm nước ngưng thoát kém hoặc gây đóng tuyết.

Quạt dàn lạnh

Quạt dàn lạnh có nhiệm vụ hút không khí hồi vào máy và đẩy gió lạnh ra hệ thống ống gió. Đây là bộ phận quyết định nhiều đến lưu lượng gió, độ mạnh của gió và khả năng phân phối không khí sau khi qua dàn lạnh.

Tùy model, quạt có thể là dạng quạt ly tâm hoặc dạng quạt chuyên dụng phù hợp với áp suất tĩnh của hệ nối ống gió. Với dàn lạnh nối ống gió, quạt cần đủ lực để đẩy gió qua ống gió, hộp gió và cửa gió cấp.

Nếu quạt bám bụi, motor yếu hoặc cánh quạt mất cân bằng, người dùng có thể thấy gió yếu, tiếng ồn lớn hoặc rung bất thường. Vì vậy, quạt dàn lạnh là hạng mục cần kiểm tra trong quá trình bảo dưỡng.

Motor quạt

Motor quạt là bộ phận tạo lực quay cho quạt dàn lạnh. Motor hoạt động ổn định sẽ giúp luồng gió đều, máy chạy êm và duy trì khả năng làm mát tốt.

Khi motor quạt gặp vấn đề, dàn lạnh có thể phát tiếng kêu, quạt quay yếu, gió thổi ra yếu hoặc máy báo lỗi. Một số lỗi có thể đến từ bạc đạn, tụ điện, dây kết nối, bo điều khiển hoặc chính motor bị hỏng.

Motor quạt thường nằm bên trong thân dàn lạnh nên không nên tự tháo nếu không có chuyên môn. Khi có tiếng ồn lạ hoặc gió yếu bất thường, nên để kỹ thuật viên kiểm tra.

Máng nước ngưng

Máng nước ngưng là bộ phận hứng nước sinh ra khi không khí nóng ẩm đi qua dàn trao đổi nhiệt. Khi hơi ẩm trong không khí gặp bề mặt lạnh, nước sẽ ngưng tụ và chảy xuống máng nước.

Máng nước cần sạch, không nứt, không lệch và có đường dẫn nước ra ngoài. Nếu máng bẩn, đóng cặn, rong rêu hoặc bị lệch vị trí, nước có thể tràn ra ngoài và gây chảy nước trên trần.

Với dàn lạnh âm trần nối ống gió, lỗi chảy nước thường liên quan nhiều đến máng nước ngưng và đường thoát nước. Vì vậy, đây là bộ phận cần được kiểm tra kỹ khi vệ sinh hoặc bảo dưỡng.

Đầu nối thoát nước ngưng

Đầu nối thoát nước ngưng là vị trí kết nối giữa máng nước và ống thoát nước. Nhiệm vụ của bộ phận này là đưa nước ngưng từ máng ra ngoài hệ thống thoát nước.

Nếu đầu nối bị tắc, lắp không kín, bị võng hoặc nối sai kỹ thuật, nước có thể thoát chậm hoặc rò ra trần. Trong quá trình bảo dưỡng, kỹ thuật viên thường thử đổ nước vào máng để kiểm tra tốc độ thoát nước.

Bộ lọc bụi

Bộ lọc bụi có nhiệm vụ giữ lại bụi bẩn trước khi không khí đi vào dàn lạnh. Tùy thiết kế, lưới lọc có thể nằm ngay tại cửa gió hồi, tại khoang hồi gió hoặc trong thân dàn lạnh.

Nếu bộ lọc bụi bẩn, luồng gió hồi sẽ giảm, máy làm lạnh chậm hơn và quạt phải hoạt động nặng hơn. Ngoài ra, bụi tích tụ lâu ngày có thể gây mùi hôi và ảnh hưởng chất lượng không khí trong phòng.

Bộ lọc bụi cần được vệ sinh định kỳ. Sau khi rửa, nên để khô hoàn toàn trước khi lắp lại để tránh ẩm mốc hoặc mùi khó chịu.

Khoang hồi gió

Khoang hồi gió là khu vực nhận không khí từ phòng đi vào dàn lạnh. Đây là phần liên quan trực tiếp đến cửa gió hồi, lưới lọc và đường gió trước khi không khí đi qua dàn trao đổi nhiệt.

Khoang hồi gió cần đủ thông thoáng để dàn lạnh hút được lượng không khí cần thiết. Nếu khoang hồi bị bí, cửa hồi nhỏ, lưới lọc bẩn hoặc có vật cản, máy có thể gió yếu, làm lạnh kém và chạy lâu hơn.

Khi thiết kế hoặc kiểm tra dàn lạnh, không nên bỏ qua phần hồi gió. Dàn lạnh có cấp gió tốt nhưng hồi gió kém vẫn có thể vận hành không hiệu quả.

Cửa cấp gió trên dàn lạnh

Cửa cấp gió trên dàn lạnh là vị trí gió lạnh đi ra khỏi thân máy để vào hộp gió hoặc hệ thống ống gió. Đây là đầu ra chính của luồng gió sau khi đã đi qua dàn trao đổi nhiệt.

Vị trí này cần được kết nối kín với hộp gió hoặc ống gió để tránh rò gió. Nếu mối nối bị hở, một phần gió lạnh có thể thất thoát trong trần, khiến phòng lâu mát và hệ thống hoạt động kém hiệu quả.

Khi bảo dưỡng, cần kiểm tra khu vực cửa cấp gió có bụi bẩn, rò gió, rung hoặc hở bảo ôn không.

Hộp điện và bo mạch điều khiển

Hộp điện và bo mạch điều khiển là khu vực chứa các linh kiện điện tử giúp dàn lạnh nhận lệnh, điều khiển quạt, cảm biến, van tiết lưu nếu có và kết nối với hệ thống điều khiển.

Bộ phận này cần được bảo vệ khỏi nước, bụi và độ ẩm cao. Khi vệ sinh dàn lạnh, kỹ thuật viên phải che chắn hộp điện và bo mạch để tránh nước bắn vào gây chập mạch hoặc lỗi điều khiển.

Nếu bo mạch hoặc hộp điện gặp lỗi, máy có thể không nhận điều khiển, quạt không chạy, báo lỗi hoặc hoạt động không ổn định. Người dùng không nên tự mở hộp điện nếu không có chuyên môn.

Cảm biến nhiệt độ

Cảm biến nhiệt độ giúp dàn lạnh nhận biết nhiệt độ không khí hồi hoặc nhiệt độ dàn lạnh để điều chỉnh hoạt động phù hợp. Tùy model, dàn lạnh có thể có cảm biến nhiệt phòng, cảm biến dàn hoặc các cảm biến bảo vệ khác.

Nếu cảm biến bám bụi, đặt sai vị trí hoặc hỏng, máy có thể đọc sai nhiệt độ, làm lạnh không ổn định, tự ngắt hoặc báo lỗi. Đây là bộ phận nhỏ nhưng ảnh hưởng khá nhiều đến khả năng vận hành chính xác của dàn lạnh.

Khi kiểm tra lỗi nhiệt độ không ổn định, kỹ thuật viên thường cần kiểm tra cảm biến và dây kết nối liên quan.

Van tiết lưu hoặc linh kiện điều tiết môi chất

Một số dàn lạnh âm trần nối ống gió có van tiết lưu hoặc linh kiện điều tiết môi chất lạnh tùy theo thiết kế của hãng và loại hệ thống. Bộ phận này giúp kiểm soát lượng môi chất lạnh đi vào dàn trao đổi nhiệt.

Nếu linh kiện điều tiết hoạt động không đúng, dàn lạnh có thể làm lạnh kém, đóng tuyết hoặc báo lỗi. Đây là nhóm linh kiện kỹ thuật, cần kiểm tra theo tài liệu của từng model.

Không phải dàn lạnh nào cũng có cấu tạo giống nhau ở phần này. Vì vậy, khi sửa chữa cần đối chiếu catalogue hoặc sơ đồ kỹ thuật của đúng model.

Lớp cách nhiệt và vật liệu chống đọng sương

Bên trong hoặc xung quanh dàn lạnh thường có các lớp cách nhiệt để hạn chế thất thoát lạnh và tránh đọng sương trên thân máy. Với dàn lạnh giấu trần, lớp cách nhiệt rất quan trọng vì nước đọng có thể làm ẩm trần hoặc gây mốc.

Nếu lớp cách nhiệt bị hở, rách hoặc xuống cấp, khu vực quanh dàn lạnh có thể xuất hiện hiện tượng đọng sương. Khi đó, trần thạch cao gần dàn lạnh hoặc cửa gió có thể bị ẩm, ố vàng hoặc nhỏ nước.

Trong quá trình bảo dưỡng, cần kiểm tra các vị trí bảo ôn quanh thân dàn lạnh, cửa gió cấp, khoang hồi và các mối nối liên quan.

Giá treo và điểm cố định dàn lạnh

Dàn lạnh âm trần nối ống gió thường được treo trên trần bằng ty treo, giá đỡ hoặc hệ khung cố định. Phần giá treo không trực tiếp làm lạnh nhưng ảnh hưởng đến độ chắc chắn, độ cân bằng và độ ồn khi máy chạy.

Nếu dàn lạnh treo lệch, lỏng ty hoặc rung, máy có thể phát tiếng ồn, ảnh hưởng thoát nước hoặc làm mối nối ống gió bị hở. Vì vậy, điểm treo và độ cân bằng của dàn lạnh cần được kiểm tra khi lắp đặt và bảo dưỡng.

Với dàn lạnh giấu trần, việc treo chắc và chừa đủ không gian thao tác là rất quan trọng để bảo trì sau này thuận tiện hơn.

Bảng tóm tắt cấu tạo dàn lạnh âm trần nối ống gió

Dàn lạnh âm trần nối ống gió có nhiều bộ phận khác nhau, nhưng có thể hiểu đơn giản theo 4 nhóm chính:

• Nhóm làm lạnh: dàn trao đổi nhiệt, môi chất lạnh, van tiết lưu hoặc linh kiện điều tiết nếu có.

• Nhóm tạo gió: quạt dàn lạnh, motor quạt, khoang hồi gió, cửa cấp gió.

• Nhóm thoát nước: máng nước ngưng, đầu nối thoát nước ngưng.

• Nhóm điều khiển và bảo vệ: bo mạch, hộp điện, cảm biến nhiệt độ, lớp cách nhiệt, giá treo.

Mỗi nhóm đều ảnh hưởng trực tiếp đến khả năng làm mát, độ ồn, độ bền và khả năng bảo trì của dàn lạnh.

Bộ phận nào của dàn lạnh cần vệ sinh, bảo dưỡng thường xuyên?

Trong quá trình sử dụng, một số bộ phận của dàn lạnh cần được vệ sinh và kiểm tra định kỳ để máy vận hành ổn định.

Các bộ phận cần chú ý gồm:

• Bộ lọc bụi và khoang hồi gió.

• Dàn trao đổi nhiệt.

• Quạt dàn lạnh và cánh quạt.

• Máng nước ngưng.

• Đầu nối thoát nước ngưng.

• Cửa cấp gió và khu vực nối với ống gió.

• Cảm biến, hộp điện và bo mạch cần được kiểm tra nhưng không xịt nước trực tiếp.

Nếu các bộ phận này bị bẩn hoặc lỗi, dàn lạnh có thể gió yếu, làm mát kém, có mùi hôi, chảy nước hoặc phát tiếng ồn.

Lưu ý khi kiểm tra cấu tạo dàn lạnh âm trần nối ống gió

Dàn lạnh âm trần nối ống gió được giấu trong trần nên việc kiểm tra cần có cửa thăm và không gian thao tác phù hợp. Người dùng không nên tự tháo sâu dàn lạnh nếu không có chuyên môn.

Một số lưu ý quan trọng gồm:

• Luôn ngắt nguồn điện trước khi kiểm tra dàn lạnh.

• Không xịt nước vào bo mạch, hộp điện và cảm biến.

• Không tự tháo motor, quạt hoặc van tiết lưu nếu không có dụng cụ phù hợp.

• Cần kiểm tra máng nước và đường thoát nước khi máy có dấu hiệu chảy nước.

• Cần vệ sinh lưới lọc, dàn trao đổi nhiệt và quạt định kỳ.

• Không bỏ qua lớp cách nhiệt nếu thấy trần bị ẩm hoặc đọng sương.

Hiểu đúng cấu tạo dàn lạnh giúp việc bảo dưỡng, xử lý lỗi và trao đổi với kỹ thuật viên dễ dàng hơn.
