Côn Đầu Máy Điều Hòa Âm Trần Nối Ống Gió Theo Model

Côn đầu máy điều hòa âm trần nối ống gió là bộ phận kết nối trực tiếp giữa dàn lạnh và hệ thống ống dẫn không khí. Sản phẩm giúp chuyển đổi kích thước đầu cấp hoặc đầu hồi của máy sang kích thước ống gió, hộp chia gió hoặc các nhánh dẫn gió trong công trình.

Mỗi model điều hòa nối ống gió có kích thước cửa cấp, cửa hồi, lưu lượng và áp suất tĩnh khác nhau. Vì vậy, côn đầu máy cần được sản xuất chính xác theo model dàn lạnh, bản vẽ kỹ thuật hoặc kích thước đo thực tế.

DNA nhận thiết kế và gia công côn đầu máy cho điều hòa âm trần nối ống gió dân dụng, điều hòa trung tâm VRV/VRF, FCU, AHU và các hệ thống thông gió công trình.

Côn Đầu Máy Điều Hòa Nối Ống Gió Là Gì?

Côn đầu máy là chi tiết chuyển tiếp được lắp tại đầu cấp gió hoặc đầu hồi gió của dàn lạnh. Một đầu côn có kích thước phù hợp với miệng dàn lạnh, đầu còn lại kết nối với đường ống gió hoặc hộp chia gió.

Côn đầu máy có các nhiệm vụ chính:

• Kết nối dàn lạnh với hệ thống ống gió.
• Chuyển đổi giữa các kích thước tiết diện khác nhau.
• Chuyển từ tiết diện vuông sang tròn hoặc ngược lại.
• Hỗ trợ phân chia luồng gió thành nhiều nhánh.
• Ổn định luồng khí trước khi đi vào hệ thống ống dẫn.
• Hạn chế rò rỉ không khí tại vị trí kết nối.

Các Loại Côn Đầu Máy Điều Hòa Phổ Biến

1. Côn cấp gió đầu máy

Côn cấp gió được lắp tại đầu thổi của dàn lạnh, có nhiệm vụ dẫn không khí lạnh từ máy vào hệ thống ống gió và phân phối đến các cửa cấp trong phòng.

Kích thước côn cấp cần phù hợp với lưu lượng và áp suất tĩnh của dàn lạnh. Nếu côn quá nhỏ hoặc thu tiết diện quá đột ngột, hệ thống có thể tăng trở lực, phát sinh tiếng ồn và giảm lưu lượng thực tế.

2. Côn hồi gió đầu máy

Côn hồi được lắp tại cửa hút gió của dàn lạnh, giúp đưa không khí trong phòng quay trở lại máy để tiếp tục xử lý nhiệt độ.

Côn hồi có thể kết nối với cửa hồi gió, hộp lọc hoặc đường ống hồi tập trung. Diện tích tiết diện cần đủ lớn để hạn chế tiếng hút gió và giảm tổn thất áp suất.

3. Côn vuông sang vuông

Đây là loại côn dùng để chuyển đổi giữa hai tiết diện vuông hoặc chữ nhật có kích thước khác nhau. Sản phẩm thường được sử dụng khi kích thước đầu máy không trùng với kích thước đường ống chính.

4. Côn vuông sang tròn

Côn vuông sang tròn được sử dụng để kết nối đầu dàn lạnh hình chữ nhật với ống gió tròn, ống gió mềm hoặc các nhánh ống có đường kính D100, D150, D200, D250, D300 và các kích thước khác.

5. Côn lệch tâm

Côn lệch tâm được sử dụng khi vị trí đầu máy và đường ống không nằm trên cùng một trục. Kiểu côn này giúp điều chỉnh cao độ hoặc dịch chuyển vị trí kết nối trong khu vực trần có không gian hạn chế.

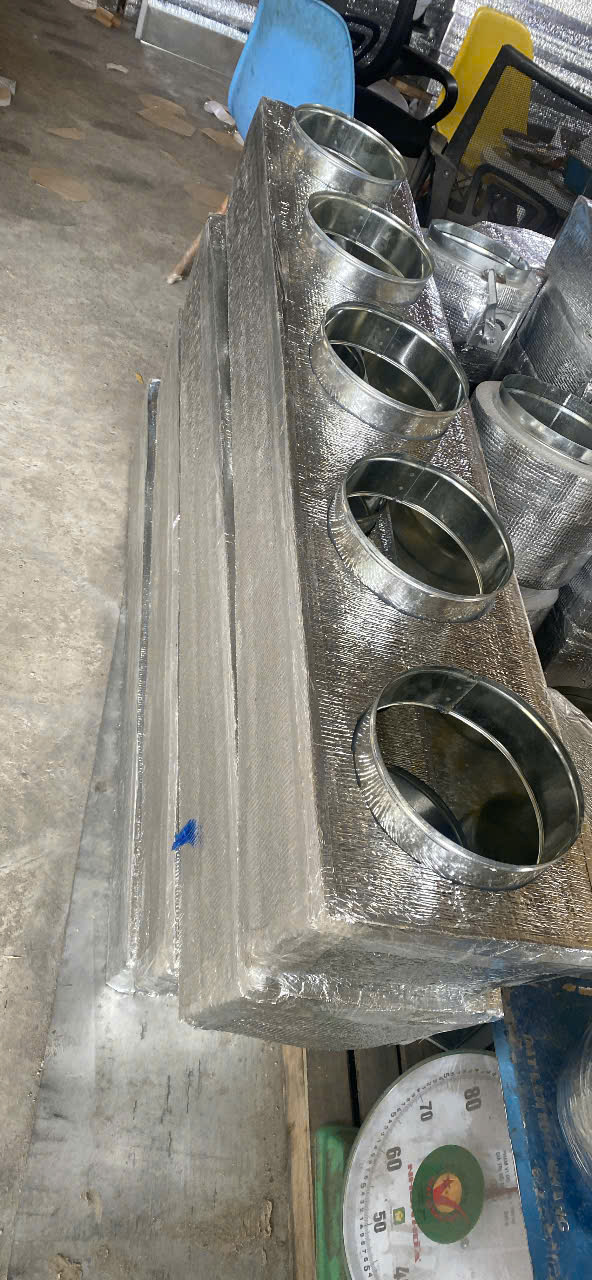

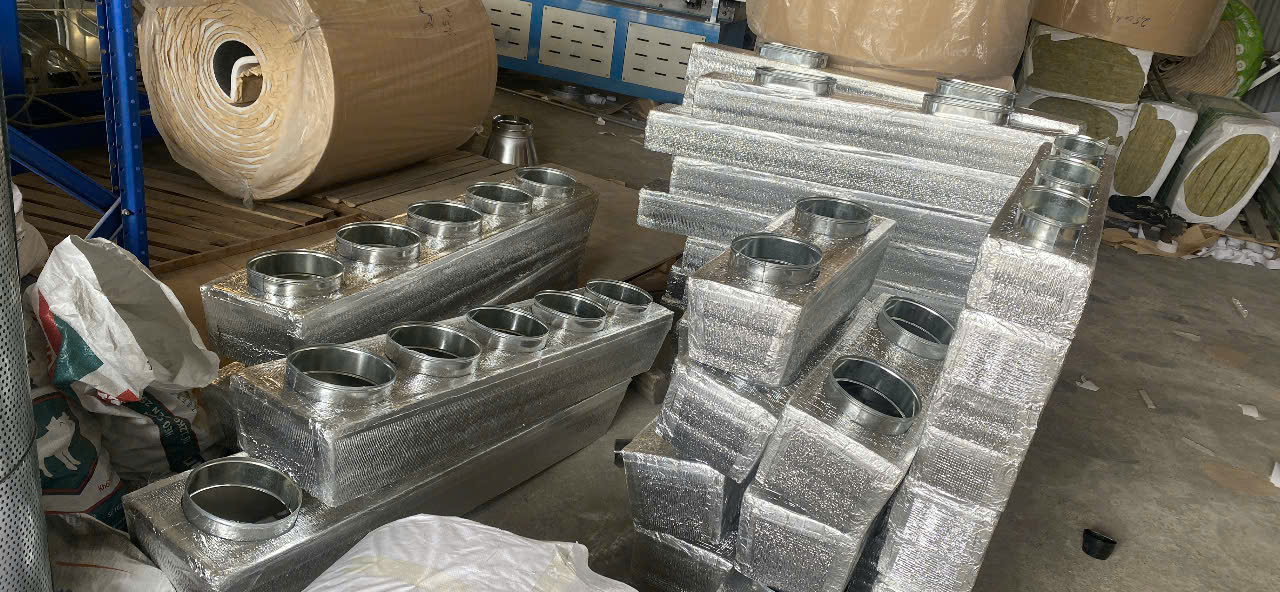

6. Côn chia nhiều nhánh

Côn chia nhánh được thiết kế với nhiều cổ ra, giúp phân phối luồng gió từ một dàn lạnh đến nhiều khu vực hoặc nhiều cửa gió khác nhau.

Số lượng và kích thước từng cổ nhánh cần được tính toán theo lưu lượng yêu cầu của từng phòng, tránh tình trạng nhánh gần máy thừa gió trong khi nhánh xa thiếu gió.

Côn Đầu Máy Được Sản Xuất Theo Model Dàn Lạnh

Kích thước đầu cấp và đầu hồi của mỗi model điều hòa không giống nhau. Ngay cả các dàn lạnh có cùng công suất nhưng khác hãng hoặc khác dòng sản phẩm cũng có thể sử dụng kích thước kết nối khác nhau.

Để sản xuất chính xác, khách hàng nên cung cấp một trong các thông tin sau:

• Model đầy đủ của dàn lạnh.
• Bản vẽ kỹ thuật của thiết bị.
• Kích thước cửa cấp và cửa hồi.
• Hình ảnh đầu máy kèm số đo thực tế.
• Bản vẽ hệ thống ống gió.
• Kích thước và số lượng các cổ kết nối.

Côn Đầu Máy Phù Hợp Với Những Hệ Thống Nào?

• Điều hòa âm trần nối ống gió dân dụng.
• Điều hòa trung tâm VRV và VRF.
• Hệ thống dàn lạnh FCU.
• Hệ thống xử lý không khí AHU.
• Hệ thống cấp khí tươi.
• Hệ thống thông gió và hút khí.
• Hệ thống thu hồi nhiệt HRV hoặc ERV.

Vật Liệu Gia Công Côn Đầu Máy

Côn đầu máy thường được gia công bằng tôn mạ kẽm với độ dày phù hợp theo kích thước và yêu cầu của từng công trình.

Các bộ phận có thể bao gồm:

• Thân côn bằng tôn mạ kẽm.
• Bích kết nối với dàn lạnh.
• Bích kết nối với ống gió.
• Cổ tròn hoặc cổ vuông.
• Đầu nối mềm chống rung.
• Lớp bảo ôn chống đọng sương.
• Van điều chỉnh lưu lượng nếu có.

Tại Sao Côn Đầu Máy Cần Bọc Bảo Ôn?

Không khí đi qua đầu cấp của dàn lạnh có nhiệt độ thấp. Nếu bề mặt côn không được bảo ôn hoặc lớp bảo ôn bị hở, hơi ẩm trong không khí có thể ngưng tụ trên mặt tôn và tạo thành nước.

Hiện tượng này có thể dẫn đến:

• Đọng nước trên trần thạch cao.
• Ố vàng hoặc hư hỏng trần.
• Ăn mòn các chi tiết kim loại.
• Thất thoát nhiệt lạnh.
• Tăng nguy cơ phát sinh nấm mốc.

Vì vậy, côn cấp gió cần được bọc bảo ôn kín, liên tục và xử lý kỹ tại bích nối, cổ gió, góc gấp và các vị trí bắt vít.

Tác Dụng Của Đầu Nối Mềm Chống Rung

Đầu nối mềm thường được lắp giữa dàn lạnh và côn đầu máy để giảm truyền rung từ quạt của thiết bị sang hệ thống ống gió.

Phụ kiện này giúp:

• Hạn chế rung động đường ống.
• Giảm tiếng ồn truyền qua hệ thống tôn.
• Bù sai lệch nhỏ tại vị trí lắp đặt.
• Thuận tiện hơn khi tháo dàn lạnh để bảo trì.

Ưu Điểm Của Côn Đầu Máy Sản Xuất Theo Kích Thước

• Lắp vừa chính xác với đầu cấp và đầu hồi của dàn lạnh.
• Hạn chế rò rỉ không khí tại các mối nối.
• Phù hợp với điều kiện trần thực tế.
• Có thể chuyển đổi nhiều dạng tiết diện.
• Có thể bố trí nhiều cổ chia gió theo yêu cầu.
• Hỗ trợ cân đối lưu lượng cho từng nhánh.
• Dễ kết nối với ống gió vuông, tròn hoặc ống mềm.
• Có thể đặt kèm bảo ôn và phụ kiện hoàn chỉnh.

Cách Lựa Chọn Kích Thước Côn Đầu Máy

Dựa theo kích thước đầu dàn lạnh

Mặt kết nối với máy phải đúng kích thước đầu cấp hoặc đầu hồi. Cần kiểm tra cả chiều rộng, chiều cao, vị trí lỗ bắt vít và kiểu bích của thiết bị.

Dựa theo lưu lượng gió

Tiết diện đầu ra của côn phải đáp ứng lưu lượng của dàn lạnh. Không nên thu nhỏ quá mức chỉ để dễ bố trí trong trần.

Dựa theo áp suất tĩnh của máy

Dàn lạnh có áp suất tĩnh thấp không phù hợp với đường ống quá dài, nhiều cút hoặc côn thay đổi tiết diện liên tục. Cần kiểm tra thông số áp suất tĩnh trước khi thiết kế.

Dựa theo không gian trần

Trong trường hợp vướng dầm, xương trần hoặc thiết bị khác, có thể sử dụng côn lệch tâm. Tuy nhiên, độ chuyển tiếp nên hợp lý để hạn chế tạo xoáy và tăng trở lực.

Những Lưu Ý Khi Thiết Kế Côn Đầu Máy

• Không thu tiết diện quá đột ngột.
• Hạn chế góc chuyển hướng quá gấp.
• Kiểm tra hướng cấp và hồi của dàn lạnh.
• Bố trí cổ chia gió phù hợp với lưu lượng từng nhánh.
• Không để cổ gió che kín một phần đầu thổi của máy.
• Gia cố côn kích thước lớn để hạn chế rung.
• Bọc bảo ôn kín đối với đường gió lạnh.
• Sử dụng đầu nối mềm khi cần giảm rung.
• Chừa khoảng trống để bảo dưỡng dàn lạnh.

Những Lỗi Thường Gặp Khi Làm Côn Đầu Máy

Côn không đúng kích thước đầu máy

Sai kích thước khiến quá trình lắp đặt phải cắt sửa tại công trình, khó đảm bảo độ kín và ảnh hưởng đến tiến độ.

Thu tiết diện quá nhanh

Côn thu quá ngắn hoặc thay đổi tiết diện đột ngột có thể làm luồng khí bị rối, tăng tiếng ồn và tăng tổn thất áp suất.

Chia cổ gió không đều

Các cổ chia gió bố trí không hợp lý có thể khiến lưu lượng giữa các nhánh không cân bằng.

Bảo ôn không kín

Mối bảo ôn bị hở tại góc, bích hoặc vị trí bắt vít có thể gây đọng sương và rò nước xuống trần.

Không có phương án tháo bảo trì

Côn và ống gió bố trí quá sát cửa kiểm tra có thể cản trở việc vệ sinh, sửa chữa hoặc tháo dàn lạnh.

Thông Tin Cần Cung Cấp Khi Đặt Côn Đầu Máy

Khách hàng nên cung cấp đầy đủ:

• Hãng và model dàn lạnh.
• Côn cấp gió hay côn hồi gió.
• Dạng vuông, tròn hoặc chia nhiều cổ.

• Yêu cầu côn đồng tâm hay lệch tâm.
• Có cần đầu nối mềm hay không.
• Có cần bọc bảo ôn hay không.
• Số lượng sản phẩm.

Quy Trình Đặt Sản Xuất Côn Đầu Máy

1. Khách hàng gửi model hoặc bản vẽ dàn lạnh.
2. Cung cấp kích thước đường ống và vị trí kết nối.
3. DNA kiểm tra thông số và đề xuất cấu tạo côn.
4. Xác nhận kích thước, số lượng cổ và vật liệu.
5. Xác nhận yêu cầu bảo ôn và đầu nối mềm.
6. Tiến hành gia công theo thông số đã duyệt.
7. Kiểm tra kích thước trước khi giao hàng.
8. Giao sản phẩm hoặc triển khai lắp đặt theo thỏa thuận.

Báo Giá Côn Đầu Máy Điều Hòa Nối Ống Gió

Giá côn đầu máy được tính theo kích thước, hình dạng, độ dày tôn, số lượng cổ kết nối, lớp bảo ôn và độ phức tạp khi gia công.

Các yếu tố ảnh hưởng đến báo giá gồm:

• Kích thước đầu máy.
• Kích thước đầu ra của côn.
• Côn đồng tâm hoặc lệch tâm.
• Côn vuông, tròn hay chia nhiều nhánh.
• Độ dày tôn sử dụng.
• Có đầu nối mềm hay không.
• Có bọc bảo ôn hay không.
• Số lượng sản phẩm.
• Yêu cầu vận chuyển và lắp đặt.

Khách hàng vui lòng gửi model dàn lạnh, hình ảnh, bản vẽ hoặc kích thước cụ thể để được tư vấn và báo giá chính xác.

Tại Sao Nên Đặt Côn Đầu Máy Tại DNA?

• Nhận gia công theo model và kích thước thực tế.
• Sản xuất côn cấp, côn hồi và côn chia nhánh.
• Nhận làm côn vuông, côn tròn và côn lệch tâm.
• Có thể cung cấp kèm đầu nối mềm và bảo ôn.
• Hỗ trợ kiểm tra bản vẽ và bóc tách vật tư.
• Có kinh nghiệm thiết kế, thi công hệ thống HVAC.
• Cung cấp đồng bộ hộp gió, ống gió, cửa gió và phụ kiện.
• Nhận cung cấp vật tư và thi công trọn gói.
• Có hóa đơn VAT theo nhu cầu.

Câu Hỏi Thường Gặp

Côn đầu máy có làm theo từng model điều hòa không?

Có. Mỗi model có kích thước cửa cấp và hồi khác nhau nên côn được gia công theo model, bản vẽ hoặc số đo thực tế.

Có thể làm côn từ vuông sang nhiều cổ tròn không?

Có. Sản phẩm có thể chia thành nhiều cổ tròn với các đường kính khác nhau tùy theo lưu lượng từng nhánh.

Côn đầu máy có cần bọc bảo ôn không?

Côn cấp gió lạnh nên được bọc bảo ôn đầy đủ để hạn chế thất thoát nhiệt và đọng sương. Cấu tạo cụ thể phụ thuộc yêu cầu công trình.

Có cung cấp kèm đầu nối mềm không?

Có. Khách hàng có thể đặt côn kèm đầu nối mềm chống rung, bích nối và các phụ kiện lắp đặt.

Có nhận đo và gia công theo kích thước thực tế không?

Có thể gia công theo bản vẽ hoặc số đo thực tế. Với hệ thống phức tạp, nên khảo sát và kiểm tra vị trí trước khi sản xuất.

Có nhận thi công trọn gói điều hòa nối ống gió không?

Có. DNA nhận tư vấn, thiết kế, cung cấp thiết bị, sản xuất côn đầu máy, hộp gió, ống gió và thi công hệ thống hoàn chỉnh.

Liên Hệ Tư Vấn Côn Đầu Máy Điều Hòa Nối Ống Gió

DNA nhận sản xuất và cung cấp côn đầu máy điều hòa âm trần nối ống gió cho nhà ở, biệt thự, văn phòng, nhà hàng, khách sạn, showroom và các công trình dự án.

Khách hàng vui lòng gửi model dàn lạnh, bản vẽ, kích thước đầu máy và yêu cầu kết nối để được tư vấn phương án phù hợp.
