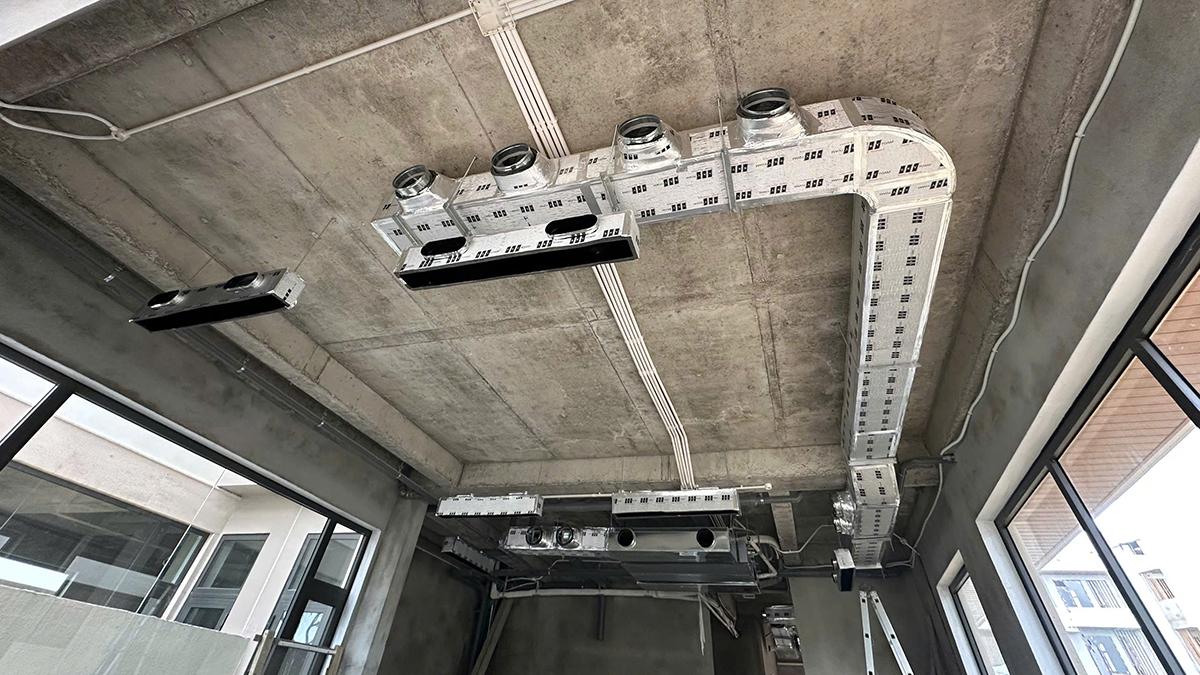

Ống Gió Tôn Cứng Bọc Bảo Ôn Cho Điều Hòa Âm Trần Nối Ống Gió
Ống gió tôn cứng bọc bảo ôn là vật tư quan trọng trong hệ thống điều hòa âm trần nối ống gió, có nhiệm vụ dẫn không khí lạnh từ dàn lạnh đến các hộp gió và cửa gió trong từng khu vực.
Sản phẩm được gia công bằng tôn mạ kẽm, có thể sản xuất theo dạng tròn, vuông hoặc chữ nhật. Bên ngoài ống được bọc lớp bảo ôn và lớp giấy bạc bảo vệ, giúp hạn chế thất thoát nhiệt, giảm nguy cơ đọng sương và tăng độ bền cho hệ thống.
DNA nhận tư vấn, gia công và thi công hệ thống ống gió tôn cứng theo bản vẽ, lưu lượng, áp suất tĩnh và điều kiện thực tế của từng công trình.
Ống Gió Tôn Cứng Là Gì?
Ống gió tôn cứng là đường dẫn không khí được gia công từ tôn mạ kẽm, có kết cấu chắc chắn và giữ nguyên hình dạng trong quá trình sử dụng.
Ống được sử dụng để vận chuyển:
- Không khí lạnh từ dàn lạnh đến cửa cấp gió.
- Không khí hồi từ phòng về dàn lạnh.
- Khí tươi từ bên ngoài vào không gian sử dụng.
- Khí thải từ phòng ra ngoài.
- Không khí tuần hoàn trong hệ thống HVAC.
So với ống gió mềm, ống gió tôn cứng có khả năng định hình tốt, phù hợp với đường ống dài, hệ thống nhiều nhánh và các công trình yêu cầu độ bền cao.
Các Loại Ống Gió Tôn Cứng Phổ Biến
1. Ống gió tôn tròn
Ống gió tôn tròn có tiết diện hình tròn, thường được sử dụng trong hệ thống điều hòa, cấp khí tươi và thông gió.
Các đường kính phổ biến gồm:
- Ống gió tròn D100.
- Ống gió tròn D125.
- Ống gió tròn D150.
- Ống gió tròn D160.
- Ống gió tròn D200.
- Ống gió tròn D250.
- Ống gió tròn D300.
- Các đường kính khác theo bản vẽ.
Ống gió tròn có bề mặt lưu thông khí thuận lợi, kết cấu cứng và phù hợp với nhiều công trình trần hở, trần kỹ thuật hoặc không gian phong cách công nghiệp.
2. Ống gió tôn vuông
Ống gió tôn vuông được sử dụng tại các vị trí có mặt bằng bố trí cân đối hoặc cần kết nối trực tiếp với hộp gió, côn đầu máy và cửa gió dạng vuông.
Sản phẩm được gia công theo kích thước thực tế, phù hợp với lưu lượng và chiều cao không gian trần.
3. Ống gió tôn chữ nhật
Ống gió chữ nhật là loại được sử dụng phổ biến trong hệ thống điều hòa âm trần nối ống gió. Ưu điểm lớn là có thể điều chỉnh chiều cao và chiều rộng để phù hợp với khoảng trống phía trên trần.
Trong khu vực trần thấp, tiết diện chữ nhật giúp đường ống đi sát trần hơn nhưng vẫn duy trì đủ diện tích lưu thông không khí.

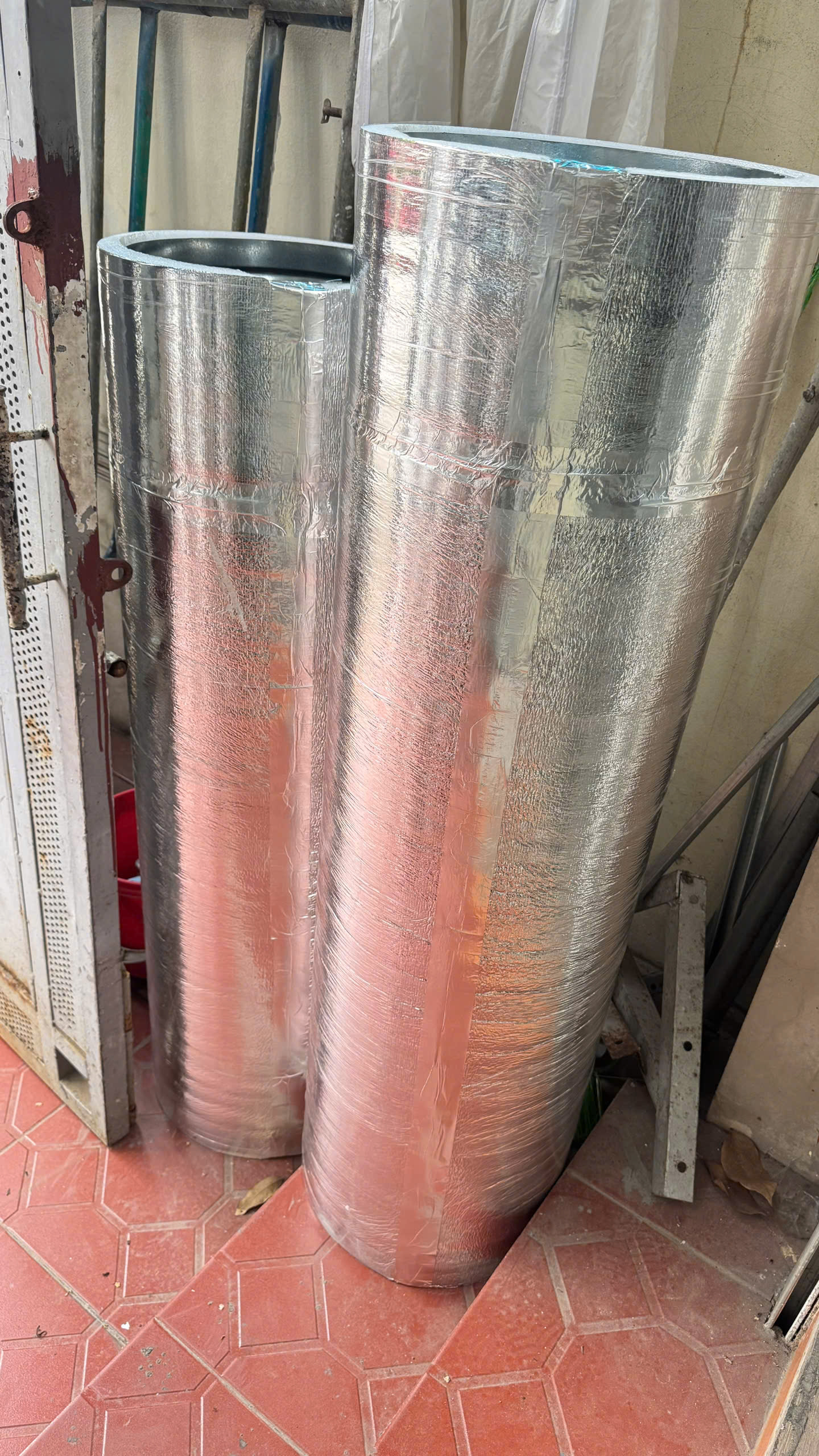

4. Ống gió tôn cứng bọc bảo ôn
Ống gió bọc bảo ôn được sử dụng cho đường cấp gió lạnh hoặc các vị trí có chênh lệch nhiệt độ lớn giữa không khí bên trong và môi trường bên ngoài.
Lớp bảo ôn giúp hạn chế truyền nhiệt qua thành ống, giảm tiêu hao năng lượng và ngăn hơi nước ngưng tụ trên bề mặt tôn.
Ống Gió Tôn Cứng Dùng Cho Hệ Thống Nào?
- Điều hòa âm trần nối ống gió.
- Điều hòa trung tâm VRV và VRF.
- Hệ thống dàn lạnh FCU.
- Hệ thống xử lý không khí AHU.
- Hệ thống cấp khí tươi.
- Hệ thống thu hồi nhiệt HRV và ERV.
- Hệ thống thông gió cấp và hút.
- Hệ thống hút mùi, hút khí thải.
Ưu Điểm Của Ống Gió Tôn Cứng
- Kết cấu chắc chắn, ít bị bóp méo khi thi công.
- Phù hợp với đường ống dài và nhiều nhánh.
- Gia công được nhiều dạng tiết diện khác nhau.
- Dễ kết nối với côn đầu máy, hộp gió và cửa gió.
- Có thể làm theo kích thước bản vẽ thực tế.
- Độ bền cao và phù hợp với nhiều loại công trình.
- Có thể bọc bảo ôn chống đọng sương.
- Thuận tiện lắp đặt van gió và phụ kiện cân chỉnh.
- Phù hợp với cả trần kín và trần để lộ hệ thống kỹ thuật.
Vì Sao Ống Gió Điều Hòa Phải Bọc Bảo Ôn?
Không khí lạnh đi trong ống gió có nhiệt độ thấp hơn nhiệt độ môi trường xung quanh. Nếu bề mặt ống không được bảo ôn đúng kỹ thuật, hơi nước trong không khí có thể ngưng tụ trên thành ống.
Hiện tượng đọng sương có thể gây:
- Nước nhỏ xuống trần thạch cao.
- Ố vàng, ẩm mốc và hư hỏng trần.
- Thất thoát nhiệt lạnh.
- Tăng điện năng tiêu thụ của hệ thống.
- Ăn mòn vật tư kim loại.
- Ảnh hưởng đến nội thất và thiết bị điện.
Do đó, đường ống cấp gió lạnh cần được bọc bảo ôn liên tục, kín và xử lý kỹ tại các vị trí bích nối, cút, tê, côn và cổ gió.
Cấu Tạo Ống Gió Tôn Cứng Bọc Bảo Ôn
Một đoạn ống gió hoàn chỉnh có thể gồm:
- Thân ống bằng tôn mạ kẽm.
- Mối ghép hoặc đường xoắn định hình.
- Lớp bảo ôn cách nhiệt.
- Lớp giấy bạc hoặc vật liệu bảo vệ bên ngoài.
- Băng keo bạc xử lý các mối nối.
- Bích nối hoặc măng sông liên kết.
- Ty treo, đai treo và khung giá đỡ.

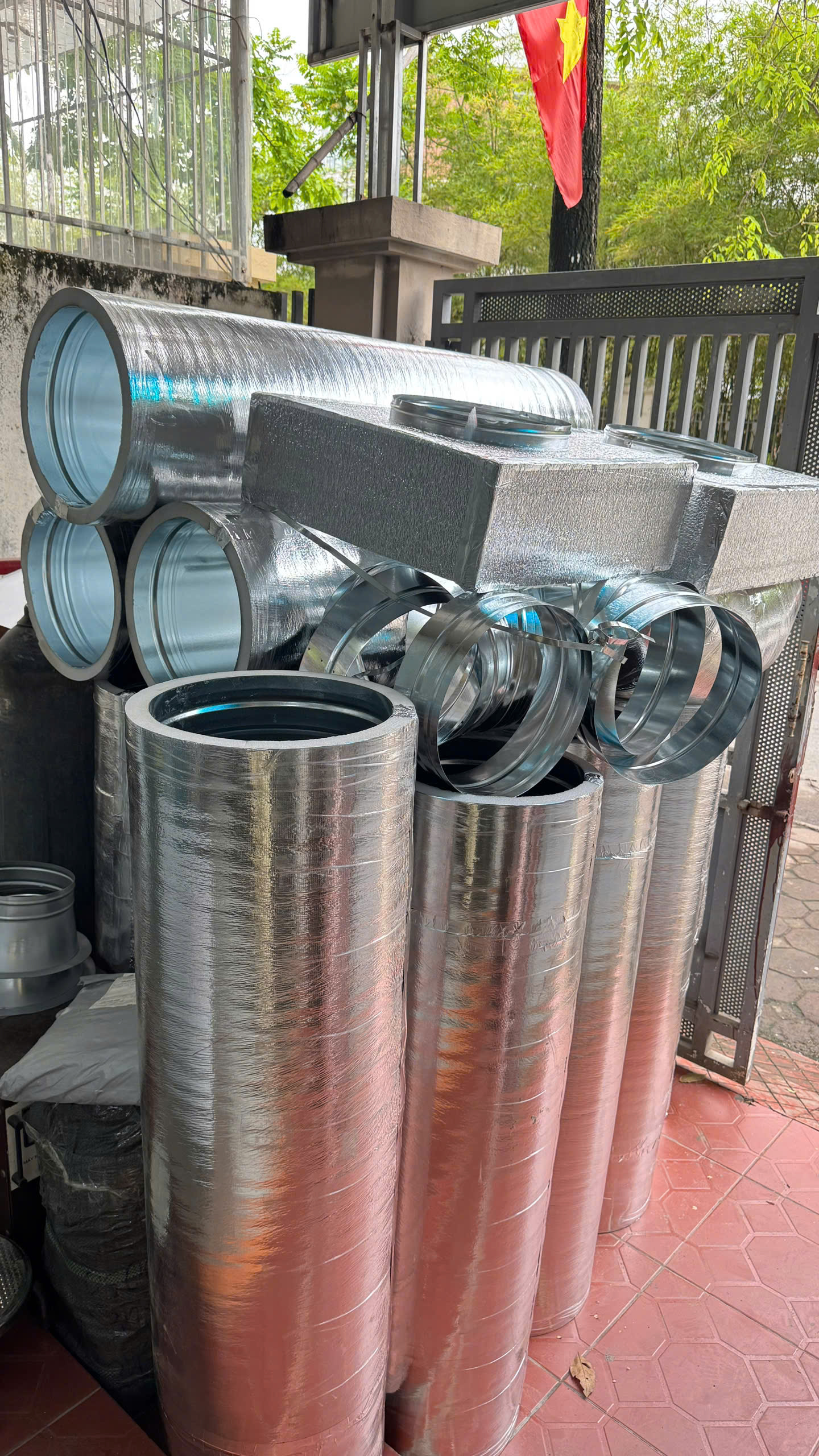

Các Phụ Kiện Đi Kèm Ống Gió Tôn Cứng
Cút ống gió
Cút được sử dụng để thay đổi hướng đường ống. Có thể gia công cút tròn, cút vuông, cút 45 độ hoặc 90 độ.
Tê và chạc chia gió
Tê và chạc giúp chia luồng không khí từ đường ống chính sang các nhánh phụ. Kích thước từng nhánh cần phù hợp với lưu lượng yêu cầu.
Côn thu và côn mở rộng
Côn được sử dụng để chuyển đổi giữa hai tiết diện khác nhau hoặc chuyển từ ống vuông sang ống tròn.
Van điều chỉnh lưu lượng
Van gió giúp cân chỉnh lượng không khí đi qua từng nhánh, hạn chế tình trạng khu vực gần máy thừa gió và khu vực xa máy thiếu gió.
Đầu nối mềm chống rung
Đầu nối mềm thường được lắp giữa dàn lạnh và hệ thống ống gió để hạn chế rung động và tiếng ồn truyền vào đường ống.
Cổ gió và hộp gió
Cổ gió và hộp gió giúp kết nối đường ống với cửa cấp, cửa hồi và các loại cửa gió vuông, dài, tròn hoặc uốn cong.
Cách Lựa Chọn Tiết Diện Ống Gió
Kích thước ống gió không nên lựa chọn chỉ dựa trên công suất điều hòa. Tiết diện cần được tính toán theo lưu lượng không khí và tốc độ gió cho phép.
Các yếu tố cần xem xét gồm:
- Lưu lượng gió của dàn lạnh.
- Áp suất tĩnh của quạt.
- Chiều dài toàn bộ đường ống.
- Số lượng cút, tê và côn chuyển tiếp.
- Số lượng cửa cấp và cửa hồi.
- Yêu cầu độ ồn của không gian.
- Chiều cao và diện tích trần kỹ thuật.
Ống quá nhỏ có thể làm tốc độ gió cao, tăng tiếng ồn và tăng tổn thất áp suất. Ống quá lớn làm tăng chi phí, chiếm nhiều không gian trần và khó bố trí.
Ống Gió Tròn Hay Ống Gió Vuông Tốt Hơn?
Mỗi loại có ưu điểm riêng và cần lựa chọn theo điều kiện công trình.
Ống gió tròn
- Dòng khí lưu thông thuận lợi.
- Kết cấu chắc chắn.
- Phù hợp với trần hở và phong cách công nghiệp.
- Dễ sử dụng cho các nhánh gió nhỏ.
Ống gió vuông và chữ nhật
- Dễ tận dụng không gian trần thấp.
- Gia công được nhiều tiết diện linh hoạt.
- Dễ kết nối với dàn lạnh và hộp gió.
- Phù hợp với hệ thống đường ống chính có lưu lượng lớn.
Trong một công trình có thể kết hợp ống gió vuông cho tuyến chính và ống gió tròn cho các nhánh cấp đến từng cửa gió.
Ứng Dụng Của Ống Gió Tôn Cứng
Sản phẩm được sử dụng trong nhiều công trình:
- Nhà phố và biệt thự.
- Căn hộ cao cấp.
- Văn phòng và phòng họp.
- Nhà hàng và quán cà phê.
- Khách sạn và khu nghỉ dưỡng.
- Showroom và cửa hàng.
- Trung tâm thương mại.
- Trường học và bệnh viện.
- Nhà xưởng và khu sản xuất.
- Phòng máy và khu kỹ thuật.
Lưu Ý Khi Thi Công Ống Gió Tôn Cứng
- Thi công đúng kích thước và tuyến ống trong bản vẽ.
- Không tự ý thu nhỏ tiết diện đường ống.
- Hạn chế sử dụng quá nhiều cút gấp.
- Gia cố ống kích thước lớn để hạn chế rung.
- Lắp van gió tại các nhánh cần cân chỉnh.
- Bịt kín các mối nối để hạn chế rò rỉ không khí.
- Bọc bảo ôn liên tục cho đường cấp gió lạnh.
- Xử lý kín lớp giấy bạc tại các mối ghép.
- Treo đỡ chắc chắn bằng ty ren, đai hoặc khung đỡ.
- Chừa khoảng trống để bảo trì dàn lạnh và van gió.
Những Lỗi Thường Gặp Khi Thi Công Ống Gió
Tiết diện ống quá nhỏ
Ống nhỏ làm tăng tốc độ gió, tăng tiếng ồn và có thể khiến lưu lượng cấp thực tế thấp hơn thiết kế.
Đường ống có quá nhiều đoạn gấp
Nhiều cút và chuyển hướng đột ngột làm tăng tổn thất áp suất và giảm khả năng phân phối gió.
Mối nối bị hở
Các mối nối không kín gây thất thoát không khí, giảm hiệu suất và tạo tiếng gió trong khu vực trần.
Bảo ôn thi công không kín
Bảo ôn bị hở tại bích, cút và cổ gió có thể gây đọng sương, nhỏ nước và làm hỏng trần.
Hệ thống treo đỡ không chắc chắn
Ống gió treo không đúng kỹ thuật có thể bị võng, rung hoặc phát sinh tiếng ồn trong quá trình vận hành.
Thông Tin Cần Cung Cấp Khi Đặt Ống Gió
Để gia công và báo giá chính xác, khách hàng nên cung cấp:
- Bản vẽ hệ thống ống gió.
- Loại ống tròn, vuông hoặc chữ nhật.
- Kích thước hoặc đường kính từng đoạn.
- Chiều dài và số lượng.
- Số lượng cút, tê, côn và chạc.
- Độ dày tôn yêu cầu.
- Có cần bọc bảo ôn hay không.
- Loại và độ dày bảo ôn.
- Yêu cầu bích và phương pháp kết nối.
- Địa điểm giao hàng hoặc thi công.
Quy Trình Sản Xuất Và Thi Công Ống Gió
- Tiếp nhận bản vẽ hoặc khảo sát hiện trạng.
- Kiểm tra lưu lượng, tiết diện và tuyến ống.
- Bóc tách số lượng ống và phụ kiện.
- Xác nhận vật liệu, độ dày và phương án bảo ôn.
- Gia công theo kích thước đã duyệt.
- Kiểm tra sản phẩm trước khi giao hàng.
- Lắp đặt hệ thống ty treo và giá đỡ.
- Lắp ống, phụ kiện và xử lý kín mối nối.
- Bọc bảo ôn hoặc hoàn thiện lớp bảo vệ.
- Chạy thử, cân chỉnh lưu lượng và nghiệm thu.
Báo Giá Ống Gió Tôn Cứng Bọc Bảo Ôn
Giá ống gió phụ thuộc vào kích thước, hình dạng, độ dày tôn, loại bảo ôn, số lượng phụ kiện và điều kiện thi công.
Các yếu tố ảnh hưởng đến báo giá gồm:
- Ống gió tròn, vuông hay chữ nhật.
- Đường kính hoặc tiết diện ống.
- Độ dày tôn mạ kẽm.
- Loại và độ dày lớp bảo ôn.
- Số lượng cút, tê, côn và chạc.
- Kiểu bích và phụ kiện kết nối.
- Chiều dài tuyến ống.
- Độ cao và điều kiện thi công.
- Khối lượng tổng thể của công trình.
Khách hàng vui lòng gửi bản vẽ, kích thước hoặc bảng khối lượng để được bóc tách và báo giá chính xác.
Tại Sao Nên Đặt Ống Gió Tại DNA?
- Nhận gia công ống gió tròn, vuông và chữ nhật.
- Sản xuất theo bản vẽ và kích thước thực tế.
- Cung cấp ống gió đã bọc bảo ôn theo yêu cầu.
- Cung cấp đồng bộ côn, cút, tê, van và hộp gió.
- Hỗ trợ bóc tách vật tư và kiểm tra bản vẽ.
- Có kinh nghiệm thiết kế và thi công hệ thống HVAC.
- Thi công đúng kỹ thuật, gọn và sạch.
- Nhận cung cấp vật tư hoặc thi công trọn gói.
- Có hóa đơn VAT theo nhu cầu.
Câu Hỏi Thường Gặp
Ống gió tôn cứng có bọc bảo ôn sẵn không?
Có thể cung cấp ống gió chưa bảo ôn hoặc ống đã bọc bảo ôn theo yêu cầu. Loại và độ dày bảo ôn cần được xác nhận trước khi sản xuất.
Có cung cấp ống gió tròn D100 đến D300 không?
Có. DNA nhận gia công các đường kính phổ biến D100, D125, D150, D160, D200, D250, D300 và các kích thước khác theo bản vẽ.
Ống gió vuông có làm theo tiết diện riêng không?
Có. Ống vuông và chữ nhật được sản xuất theo chiều rộng, chiều cao và độ dài thực tế của từng tuyến.
Ống gió lạnh có bắt buộc phải bảo ôn không?
Đường cấp gió lạnh nên được bọc bảo ôn kín để hạn chế thất thoát nhiệt và ngăn đọng sương trên bề mặt tôn.
Có nhận gia công đầy đủ cút, tê và côn không?
Có. DNA cung cấp đồng bộ ống thẳng, cút, tê, chạc, côn thu, côn mở rộng, cổ gió, van gió và phụ kiện kết nối.
Có nhận thi công trọn gói hệ thống ống gió không?
Có. DNA nhận khảo sát, thiết kế, bóc tách vật tư, sản xuất và thi công hoàn thiện hệ thống điều hòa âm trần nối ống gió.
Liên Hệ Tư Vấn Ống Gió Tôn Cứng Cho Điều Hòa Âm Trần
DNA nhận sản xuất và thi công ống gió tôn cứng dạng tròn, vuông, chữ nhật bọc bảo ôn cho nhà ở, biệt thự, văn phòng, nhà hàng, khách sạn, showroom, nhà xưởng và các công trình dự án.
Khách hàng vui lòng gửi bản vẽ, kích thước, tiết diện và khối lượng dự kiến để được tư vấn và báo giá phù hợp.
