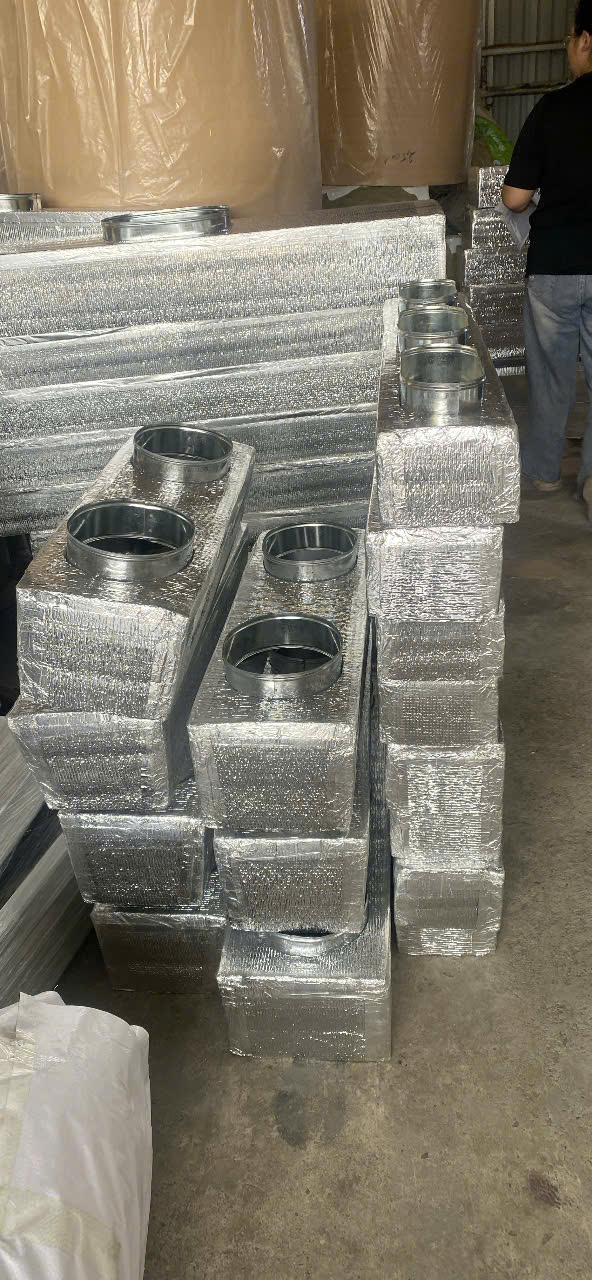

Hộp Gió Điều Hòa Âm Trần Nối Ống Gió Theo Kích Thước

Hộp gió điều hòa âm trần là bộ phận kết nối giữa hệ thống ống dẫn không khí và cửa gió cấp, cửa hồi hoặc cửa gió trang trí. Hộp gió giúp ổn định luồng khí, phân phối không khí đều trên bề mặt cửa và hỗ trợ kết nối các loại ống gió với nhiều hình dạng khác nhau.

Tùy theo thiết kế công trình, hộp gió có thể được sản xuất cho cửa gió vuông, chữ nhật, cửa dài, cửa Slot, cửa tròn, cửa uốn cong hoặc các mẫu cửa gió thiết kế riêng.

DNA nhận gia công hộp gió theo kích thước thực tế, bản vẽ HVAC, kích thước cửa gió và lưu lượng yêu cầu của từng vị trí.

Hộp Gió Điều Hòa Âm Trần Là Gì?

Hộp gió là khoang trung gian được lắp phía sau mặt cửa gió. Không khí từ hệ thống ống dẫn đi vào hộp, sau đó được phân phối qua toàn bộ bề mặt cửa trước khi đi vào không gian sử dụng.

Một hộp gió được thiết kế đúng giúp:

• Kết nối đường ống với cửa gió.
• Ổn định luồng không khí trước khi qua cửa.
• Phân phối gió đều trên toàn bộ chiều dài hoặc diện tích cửa.
• Hạn chế tiếng rít và luồng gió thổi quá mạnh.
• Hỗ trợ cân chỉnh lưu lượng tại từng vị trí.
• Giảm rò rỉ không khí tại mối nối.

Các Loại Hộp Gió Điều Hòa Phổ Biến

1. Hộp gió cửa vuông

Hộp gió cửa vuông được sử dụng cho cửa khuếch tán vuông, cửa gió nan vuông, cửa cấp gió bốn hướng và các mẫu cửa trang trí dạng hình vuông.

Sản phẩm thường được ứng dụng tại văn phòng, nhà hàng, khách sạn, trường học, bệnh viện và các công trình sử dụng trần thả.

2. Hộp gió cửa chữ nhật

Hộp gió chữ nhật phù hợp với cửa nan thẳng, cửa hồi gió, cửa cấp gió gắn trần hoặc gắn vách. Kích thước được sản xuất theo mặt cửa và kích thước cổ nối thực tế.

3. Hộp gió cửa dài

Hộp gió cửa dài được thiết kế cho cửa Linear, cửa nan thẳng kéo dài hoặc các mẫu cửa chạy theo chiều dài trần.

Đối với hộp có chiều dài lớn, vị trí và số lượng cổ cấp cần được tính toán hợp lý để hạn chế tình trạng đầu gần cổ gió thổi mạnh nhưng đầu xa thiếu gió.

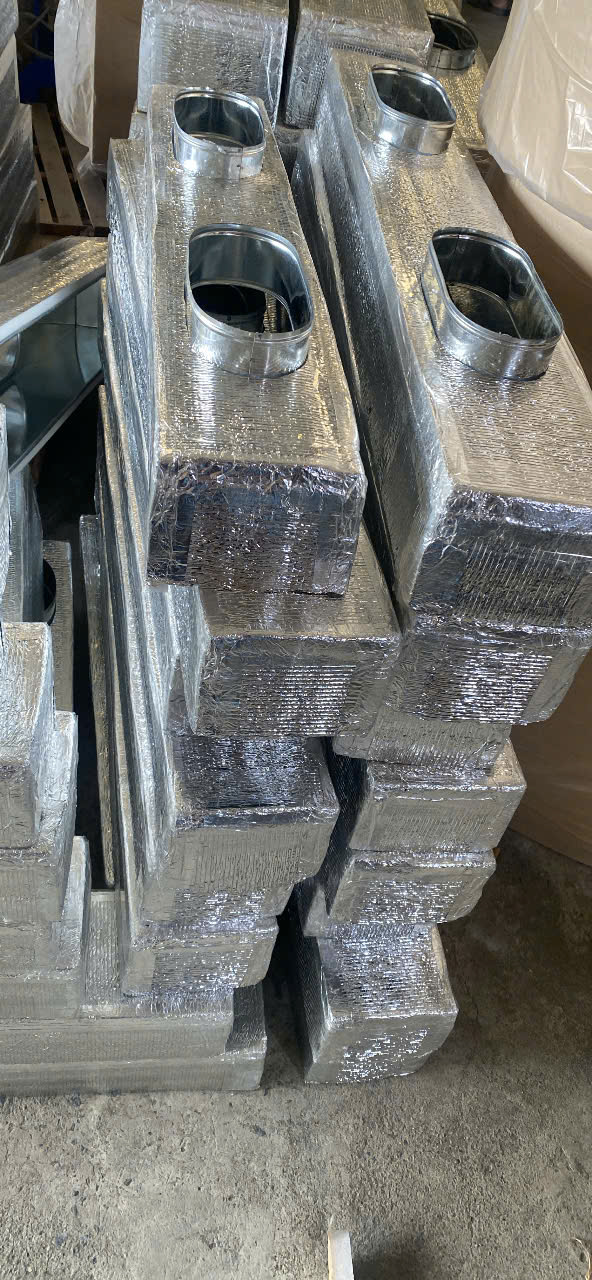

4. Hộp gió cửa Slot

Hộp gió cửa Slot thường có dạng dài và hẹp, được lắp phía sau cửa gió khe một Slot, hai Slot hoặc nhiều Slot.

Loại hộp này yêu cầu độ kín cao và phân phối luồng khí đều trên toàn bộ chiều dài cửa. Tùy thiết kế, hộp có thể sử dụng một cổ lớn hoặc nhiều cổ nhỏ.

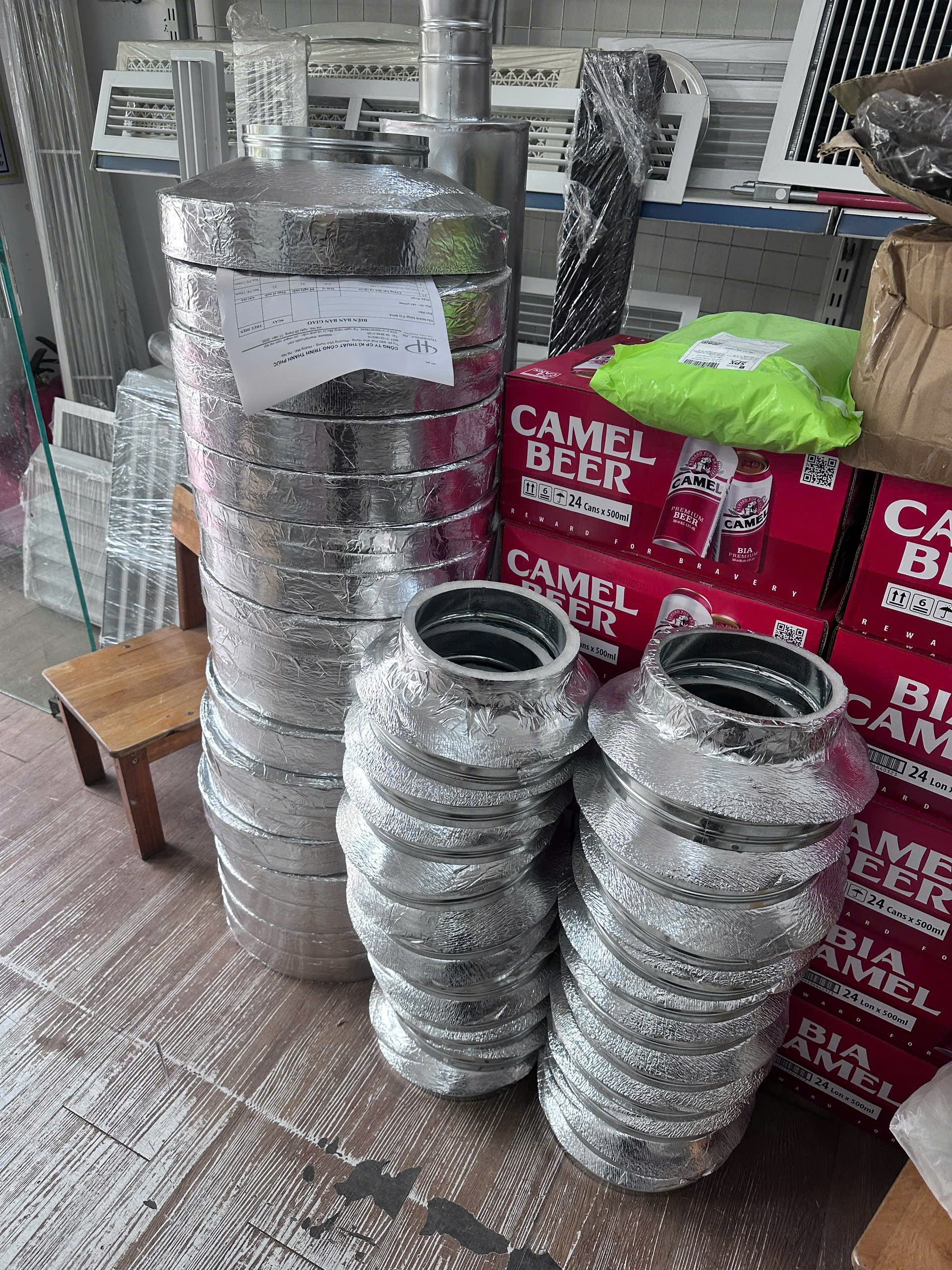

5. Hộp gió cửa tròn

Hộp gió cửa tròn được sử dụng cho cửa gió hình tròn, cửa khuếch tán tròn và các mẫu cửa trang trí đặc biệt.

Hộp có thể được gia công dạng tròn hoàn toàn hoặc dạng vuông, sau đó chuyển tiếp sang mặt cửa tròn.

6. Hộp gió cửa uốn cong

Hộp gió uốn cong được sản xuất theo bán kính, chiều dài cung và hình dạng thực tế của cửa gió. Đây là giải pháp dành cho trần cong, sảnh uốn lượn, hành lang cong và các công trình nội thất thiết kế riêng.

7. Hộp gió hồi điều hòa

Hộp gió hồi được lắp phía sau cửa hồi, giúp đưa không khí trong phòng trở lại dàn lạnh. Hộp có thể tích hợp lưới lọc, van gió hoặc cổ nối với đường hồi tập trung.

Hộp Gió Cấp Và Hộp Gió Hồi Khác Nhau Như Thế Nào?

Hộp gió cấp

Hộp gió cấp đưa không khí lạnh hoặc khí tươi vào phòng. Loại hộp này thường phải bọc bảo ôn kỹ để hạn chế thất thoát nhiệt và đọng sương.

Hộp gió hồi

Hộp gió hồi thu không khí trong phòng và dẫn trở lại dàn lạnh. Hộp hồi cần có tiết diện đủ lớn để hạn chế tiếng hút và giảm trở lực cho quạt.

Cấu Tạo Hộp Gió Điều Hòa

Một bộ hộp gió hoàn chỉnh có thể bao gồm:

• Thân hộp bằng tôn mạ kẽm.
• Mặt kết nối với cửa gió.
• Cổ tròn hoặc cổ vuông kết nối ống dẫn.
• Van điều chỉnh lưu lượng.
• Bích, nẹp và phụ kiện liên kết.
• Lớp bảo ôn chống đọng sương.
• Ty treo hoặc khung giá đỡ.
• Cửa kiểm tra nếu thiết kế yêu cầu.

Vật Liệu Sản Xuất Hộp Gió

Hộp gió điều hòa thường được gia công bằng tôn mạ kẽm. Độ dày vật liệu được lựa chọn theo kích thước hộp, hình dạng và yêu cầu của công trình.

Với các hộp có kích thước lớn hoặc chiều dài lớn, cần gia cố thêm để hạn chế rung, móp và phát sinh tiếng ồn khi hệ thống hoạt động.

Tại Sao Hộp Gió Cần Bọc Bảo Ôn?

Không khí lạnh đi qua hộp gió có thể khiến nhiệt độ bề mặt tôn thấp hơn điểm sương của không khí xung quanh. Nếu không được bảo ôn đúng kỹ thuật, hơi ẩm có thể ngưng tụ và tạo thành nước.

Lớp bảo ôn có tác dụng:

• Hạn chế thất thoát nhiệt lạnh.
• Ngăn hiện tượng đọng sương.
• Hạn chế nước nhỏ xuống trần.
• Giảm tiếng ồn truyền qua bề mặt tôn.
• Bảo vệ trần thạch cao và nội thất.

Các vị trí cổ nối, mép hộp, bích, góc gấp và vị trí bắt vít cần được xử lý kín để tránh tạo cầu nhiệt.

Van Điều Chỉnh Lưu Lượng Trong Hộp Gió

Van điều chỉnh lưu lượng giúp tăng hoặc giảm lượng không khí đi qua từng cửa gió. Phụ kiện này đặc biệt cần thiết khi một dàn lạnh cấp gió cho nhiều phòng hoặc nhiều cửa khác nhau.

Việc sử dụng van gió giúp:

• Cân bằng lưu lượng giữa các nhánh.
• Hạn chế phòng gần máy quá lạnh.
• Tăng lưu lượng cho khu vực xa máy.
• Điều chỉnh hệ thống sau khi chạy thử.
• Giảm tiếng gió tại những vị trí có lưu lượng quá lớn.

Cổ Kết Nối Của Hộp Gió

Hộp gió có thể sử dụng cổ tròn hoặc cổ vuông tùy theo hệ thống ống dẫn.

Cổ tròn

Cổ tròn phù hợp với ống gió mềm và ống gió tôn tròn. Các đường kính phổ biến gồm D100, D150, D200, D250, D300 và kích thước theo yêu cầu.

Cổ vuông hoặc chữ nhật

Cổ vuông được sử dụng để kết nối trực tiếp với đường ống gió tôn vuông hoặc chữ nhật. Kích thước được lựa chọn theo lưu lượng và tiết diện đường ống.

Hộp Gió Dài Nên Dùng Một Hay Nhiều Cổ Cấp?

Số lượng cổ cấp phụ thuộc vào chiều dài hộp, lưu lượng và cấu tạo cửa gió. Với hộp ngắn, một cổ kết nối có thể đáp ứng yêu cầu.

Với cửa gió dài, việc bố trí nhiều cổ cấp hoặc sử dụng tấm chia dòng giúp luồng khí phân phối đều hơn. Nếu chỉ đặt một cổ tại một đầu hộp quá dài, khu vực gần cổ có thể thổi mạnh hơn khu vực phía xa.

Ưu Điểm Của Hộp Gió Sản Xuất Theo Kích Thước

• Phù hợp chính xác với mặt cửa gió.
• Kết nối được với nhiều dạng ống dẫn.
• Có thể làm cho cửa vuông, dài, tròn và cong.
• Dễ bố trí trong không gian trần thực tế.
• Có thể tích hợp van điều chỉnh lưu lượng.
• Có thể bọc bảo ôn hoàn thiện trước khi giao.
• Hạn chế cắt sửa tại công trình.
• Tăng độ kín và thẩm mỹ của hệ thống.

Hộp Gió Phù Hợp Với Những Hệ Thống Nào?

• Điều hòa âm trần nối ống gió.
• Điều hòa trung tâm VRV và VRF.
• Hệ thống FCU và AHU.
• Hệ thống cấp khí tươi.
• Hệ thống hút và thông gió.
• Hệ thống HRV và ERV.
• Hệ thống thông gió nhà ở và công trình thương mại.

Ứng Dụng Của Hộp Gió Điều Hòa Âm Trần

Hộp gió được sử dụng tại nhiều loại công trình:

• Nhà phố và biệt thự.
• Căn hộ chung cư.
• Văn phòng và phòng họp.
• Nhà hàng và quán cà phê.
• Khách sạn và khu nghỉ dưỡng.
• Showroom và cửa hàng.
• Trường học và phòng khám.
• Trung tâm thương mại.
• Nhà xưởng và khu vực sản xuất.

Thông Tin Cần Cung Cấp Khi Đặt Hộp Gió

Để sản xuất đúng kích thước, khách hàng nên cung cấp:

• Loại cửa gió sử dụng.
• Kích thước mặt cửa.
• Kích thước cổ kết nối.
• Đường kính hoặc tiết diện ống gió.
• Chiều cao hộp cho phép.
• Vị trí cổ gió ở bên hông, phía trên hoặc phía sau.
• Số lượng cổ kết nối.
• Lưu lượng gió yêu cầu.
• Có cần van điều chỉnh hay không.
• Có cần bọc bảo ôn hay không.
• Số lượng hộp cần sản xuất.

Những Lưu Ý Khi Thiết Kế Hộp Gió

• Không làm hộp quá nhỏ so với lưu lượng.
• Không đặt cổ cấp quá sát mặt cửa.
• Hạn chế chuyển hướng gió quá đột ngột.
• Bố trí nhiều cổ cấp với cửa có chiều dài lớn.
• Gia cố hộp kích thước lớn để giảm rung.
• Bịt kín các mối ghép và vị trí bắt vít.
• Bọc bảo ôn kín đối với đường gió lạnh.
• Chừa vị trí tiếp cận van gió để điều chỉnh.
• Sử dụng ty treo hoặc khung đỡ riêng.

Những Lỗi Thường Gặp Khi Làm Hộp Gió

Hộp quá nông

Hộp quá nông có thể khiến luồng khí đập trực tiếp vào mặt cửa, gây thổi không đều và phát sinh tiếng ồn.

Cổ gió bố trí lệch

Nếu cổ cấp đặt không hợp lý, một phía cửa có thể thổi mạnh hơn phía còn lại.

Không có van cân chỉnh

Khi nhiều cửa cùng kết nối với một dàn lạnh, việc không có van gió sẽ gây khó khăn trong quá trình cân bằng lưu lượng.

Bảo ôn bị hở

Các khe hở tại cổ nối hoặc bích có thể gây đọng sương và nhỏ nước xuống trần.

Hộp không được treo đỡ riêng

Đặt toàn bộ trọng lượng hộp lên mặt cửa hoặc khung trần có thể gây võng, lệch và mất an toàn.

Quy Trình Đặt Sản Xuất Hộp Gió

1. Khách hàng gửi hình ảnh, bản vẽ hoặc kích thước cửa gió.
2. Cung cấp kích thước cổ và loại ống kết nối.
3. DNA kiểm tra cấu tạo, lưu lượng và vị trí lắp đặt.
4. Xác nhận kích thước, vật liệu, van gió và bảo ôn.
5. Tiến hành sản xuất theo thông số đã duyệt.
6. Kiểm tra kích thước và độ hoàn thiện.
7. Giao hàng hoặc triển khai lắp đặt theo thỏa thuận.

Báo Giá Hộp Gió Điều Hòa Âm Trần

Giá hộp gió phụ thuộc vào kích thước, hình dạng, độ dày tôn, số lượng cổ, van điều chỉnh, lớp bảo ôn và độ phức tạp khi gia công.

Các yếu tố ảnh hưởng đến báo giá gồm:

• Kích thước mặt cửa gió.
• Chiều cao và chiều sâu hộp.
• Hộp vuông, dài, tròn hay uốn cong.
• Số lượng và kích thước cổ kết nối.
• Độ dày tôn sử dụng.
• Có van điều chỉnh lưu lượng hay không.
• Có bọc bảo ôn hay không.
• Số lượng đặt hàng.
• Chi phí vận chuyển và lắp đặt.

Khách hàng vui lòng gửi bản vẽ, hình ảnh hoặc kích thước cụ thể để được tư vấn và báo giá chính xác.

Tại Sao Nên Đặt Hộp Gió Tại DNA?

• Nhận sản xuất theo kích thước và bản vẽ thực tế.
• Gia công hộp cửa vuông, dài, Slot, tròn và uốn cong.
• Có thể tích hợp van điều chỉnh lưu lượng.
• Cung cấp sản phẩm bọc bảo ôn theo yêu cầu.
• Hỗ trợ kiểm tra lưu lượng và kích thước cổ gió.
• Có kinh nghiệm thiết kế và thi công hệ thống HVAC.
• Cung cấp đồng bộ cửa gió, hộp gió, ống gió và phụ kiện.
• Nhận cung cấp vật tư và thi công trọn gói.
• Có hóa đơn VAT theo nhu cầu.

Câu Hỏi Thường Gặp

Hộp gió có sản xuất theo kích thước riêng không?

Có. Sản phẩm được gia công theo kích thước cửa gió, cổ kết nối, không gian trần và yêu cầu của từng công trình.

Có làm hộp gió cho cửa tròn và cửa cong không?

Có. DNA nhận sản xuất hộp gió cho cửa vuông, chữ nhật, cửa dài, cửa Slot, cửa tròn và cửa uốn cong.

Hộp gió có kèm van điều chỉnh không?

Khách hàng có thể đặt hộp có hoặc không có van gió. Van được sử dụng để cân chỉnh lưu lượng tại từng cửa.

Hộp gió có cần bọc bảo ôn không?

Hộp cấp gió lạnh nên được bọc bảo ôn kín để hạn chế thất thoát nhiệt và đọng sương. Yêu cầu cụ thể phụ thuộc điều kiện công trình.

Có thể làm hộp với nhiều cổ tròn không?

Có. Số lượng và đường kính các cổ có thể gia công theo lưu lượng và phương án kết nối thực tế.

Có nhận thi công lắp đặt hộp gió không?

Có. DNA nhận cung cấp, lắp đặt hộp gió, đường ống, cửa gió và thi công hệ thống điều hòa nối ống gió trọn gói.

Liên Hệ Tư Vấn Hộp Gió Điều Hòa Âm Trần

DNA nhận sản xuất và cung cấp hộp gió điều hòa âm trần nối ống gió cho nhà ở, biệt thự, văn phòng, nhà hàng, khách sạn, showroom và các công trình dự án.

Khách hàng vui lòng gửi kích thước cửa gió, kích thước cổ nối, hình ảnh hoặc bản vẽ để được tư vấn phương án phù hợp.
