PANASONIC CABINET • SIÊU ÊM • DNA HÀ NỘI

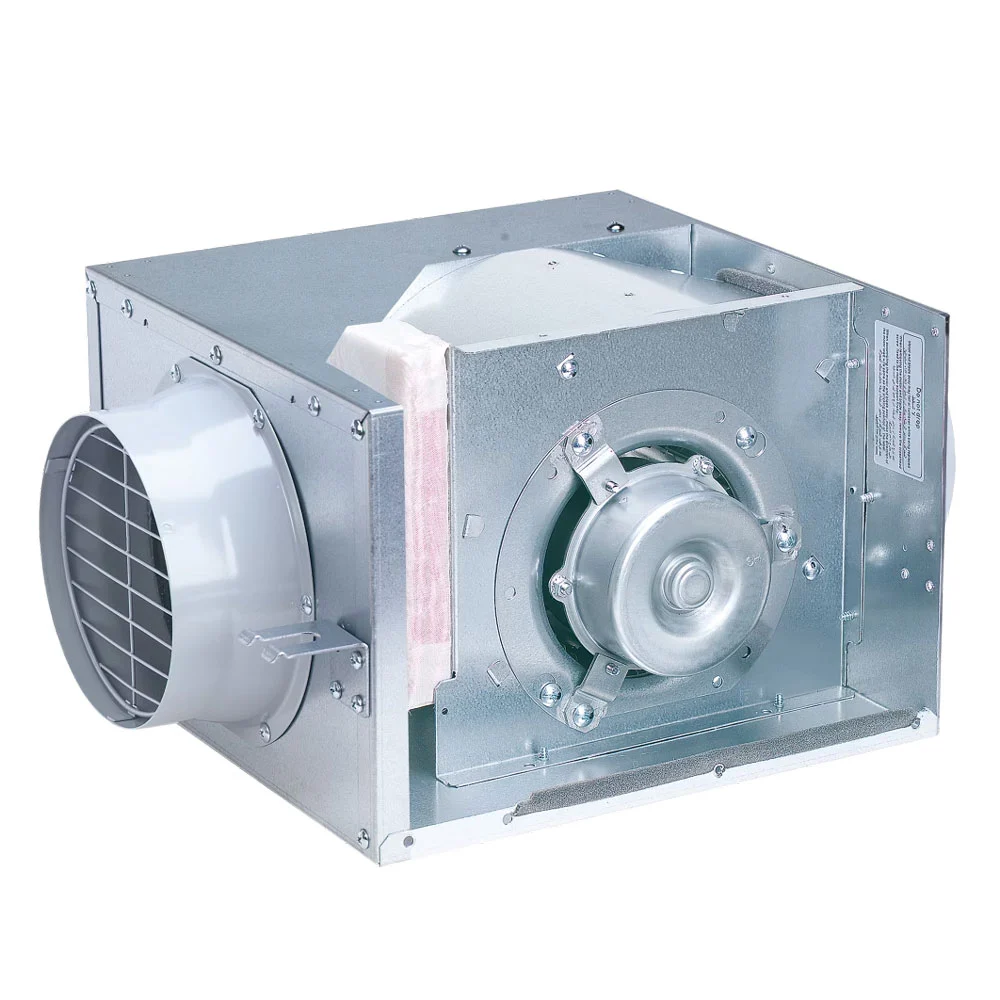

Quạt Thông Gió Cabinet Panasonic FV-12NS3 – 180m³/h, 2 Tốc Độ
Quạt thông gió Cabinet (quạt hộp nối ống gió) thiết kế nhỏ gọn, phù hợp không gian trần hẹp. Hai cấp tốc độ Cao – Thấp, lưu lượng 165–180 m³/h theo catalogue, công suất 17–18W, độ ồn siêu thấp 17–21 dB(A), cánh quạt Sirocco, kết nối ống gió Ø100 mm. Phù hợp phòng vệ sinh, phòng tắm, căn hộ chung cư, nhà phố, văn phòng và khu vực phụ trợ tại Hà Nội.
Lưu lượng: 165 – 180 m³/h
Độ ồn: 17 – 21 dB(A)
Công suất: 17 – 18 W
Ống gió: Ø100 mm
Thông Số Kỹ Thuật Quạt Thông Gió Panasonic FV-12NS3
Bảng thông số kỹ thuật theo Catalogue Panasonic chính hãng — 2 cấp tốc độ Cao / Thấp:
| Thông số | Tốc độ cao | Tốc độ thấp |
|---|---|---|
| Nguồn điện | 1 pha – 220V/50Hz* | 1 pha – 220V/50Hz* |
| Công suất điện | 18 W | 17 W |
| Tốc độ quay | 1.245 vòng/phút | 1.030 vòng/phút |
| Lưu lượng gió | 180 m³/h | 165 m³/h |
| Lưu lượng quy đổi | 106 ft³/phút | 98 ft³/phút |
| Độ ồn | 21 dB(A) | 17 dB(A) |
Thông số chung:
| Hạng mục | Chi tiết |
|---|---|
| Thương hiệu | Panasonic |
| Model | FV-12NS3 |
| Dòng sản phẩm | Quạt thông gió Cabinet |
| Kiểu quạt | Quạt hộp nối ống gió |
| Số cấp tốc độ | 2 cấp: Cao – Thấp |
| Đường kính cánh quạt | 128 mm |
| Đường kính ống gió | Ø100 mm |
| Trọng lượng | 5,5 kg |
| Cánh quạt | Sirocco |
| Lớp cách điện động cơ | E |
| Khả năng chống nước | IPX2 |
⚠️ GÓC KỸ THUẬT TỪ DNA HVAC
*Catalogue hiển thị điện 1 pha, 50Hz nhưng không ghi rõ điện áp trong bảng. Cần xác nhận 220V từ nhãn máy hoặc tài liệu kỹ thuật trước khi xuất bản. Lưu lượng 180 m³/h (cao) và 165 m³/h (thấp) là các giá trị catalogue. Khi kết nối đường ống, lưu lượng thực tế cần xác định dựa trên đường đặc tính quạt và trở lực hệ thống — không khẳng định quạt luôn đạt lưu lượng cực đại khi lắp đặt. Giá 3.255.000đ là giá niêm yết catalogue, giá thực tế tại DNA cần xác nhận.
Giới Thiệu Quạt Thông Gió Cabinet Panasonic FV-12NS3
Panasonic FV-12NS3 là dòng quạt thông gió Cabinet (quạt hộp nối ống gió) Panasonic, thiết kế thân hộp bằng kim loại, kết nối ống gió. Kích thước tối ưu cho không gian trần hẹp, trang bị hai cấp tốc độ Cao – Thấp.
Lưu lượng danh định 165–180 m³/h theo catalogue. Phù hợp hệ thống thông gió dân dụng và các không gian phụ trợ có nhu cầu tương ứng. Với độ ồn siêu thấp 17–21 dB(A), FV-12NS3 là lựa chọn phù hợp cho không gian cần sự yên tĩnh như phòng ngủ, văn phòng.
Những Tính Năng Nổi Bật Của Panasonic FV-12NS3
Thiết kế Cabinet nhỏ gọn – Phù hợp trần hẹp
Cấu tạo dạng hộp, thuận tiện bố trí phía trên trần giả, có thể kết nối đường ống gió. Phù hợp công trình có khoảng không kỹ thuật hạn chế — sau khi kiểm tra kích thước thực tế.
Hai cấp tốc độ cao – thấp, điều chỉnh linh hoạt
FV-12NS3 có 2 cấp tốc độ:
- Tốc độ cao: 180 m³/h.
- Tốc độ thấp: 165 m³/h.
Cho phép lựa chọn mức vận hành, linh hoạt theo nhu cầu hút thải không khí.
Độ ồn siêu thấp 17–21 dB(A)
Độ ồn công bố theo catalogue:
- Tốc độ thấp: 17 dB(A).
- Tốc độ cao: 21 dB(A).
Vật liệu giảm âm bên trong thân quạt hỗ trợ giảm tiếng ồn từ cánh quạt và động cơ truyền ra ngoài.
Công suất 17–18W – Tiêu thụ điện thấp
Công suất điện theo catalogue:
- Tốc độ thấp: 17W.
- Tốc độ cao: 18W.
Phân tích điện năng tiêu thụ: vận hành tốc độ thấp 8 giờ/ngày trong 30 ngày ≈ 17W × 8h × 30 = 4,08 kWh/tháng; tốc độ cao ≈ 18W × 8h × 30 = 4,32 kWh/tháng — phù hợp nhu cầu vận hành thông gió thường xuyên.
Cánh quạt Sirocco – Hiệu năng hút thải
FV-12NS3 sử dụng cánh quạt Sirocco, thiết kế hướng đến lưu lượng và áp suất tĩnh phù hợp ứng dụng nối ống. Mối quan hệ giữa lưu lượng gió và áp suất tĩnh được thể hiện qua biểu đồ đặc tính quạt FV-12NS3 — cần tham khảo khi thiết kế hệ thống.
Động cơ bền bỉ – Trang bị cầu chì nhiệt
Động cơ điện một pha, có cầu chì nhiệt bảo vệ, hỗ trợ hạn chế rủi ro khi động cơ quá nhiệt. Lớp cách điện động cơ E. DNA không tự cam kết tuổi thọ cụ thể — tuổi thọ thực tế phụ thuộc điều kiện vận hành và bảo trì định kỳ.
Dễ dàng lắp đặt và bảo trì
Trang bị sẵn móc treo chữ U, hỗ trợ bố trí cố định trong hệ thống trần. Cho phép lựa chọn một trong hai hướng lắp theo thiết kế. Có cửa thăm rời để thuận tiện kiểm tra và bảo trì.
Khả năng chống nước IPX2
Cấp bảo vệ IPX2 — bảo vệ trước nước nhỏ giọt theo điều kiện của cấp IP. Cần bố trí đúng vị trí và theo hướng dẫn kỹ thuật của Panasonic. IPX2 chỉ chống nước nhỏ giọt, không chống tia nước mạnh hoặc ngâm nước.
Nguyên Lý Hoạt Động Của Quạt Thông Gió Cabinet FV-12NS3
KHÔNG GIAN CẦN THÔNG GIÓ ──► ỐNG HÚT ──► [ QUẠT CABINET FV-12NS3 ] ──► ỐNG XẢ ──► NGOÀI TRỜI
▲ │
│ ▼
└──────────────── KHÔNG KHÍ BÙ QUA CỬA / HỆ THỐNG CẤP KHÍ ◄────────────────────┘
- Không khí đi vào qua đường ống hút.
- Cánh quạt Sirocco tạo dòng khí.
- Không khí đi qua thân quạt Cabinet.
- Khí được đưa ra ngoài thông qua hệ thống ống dẫn.
- Không khí bù được cấp vào không gian từ cửa hoặc hệ thống cấp khí phù hợp.
Ứng Dụng Thực Tế Của Quạt Cabinet Panasonic FV-12NS3
Hút mùi phòng vệ sinh
Hỗ trợ hút thải mùi và không khí tù đọng. Lắp đặt trên trần giả và kết nối ống gió.
Thông gió phòng tắm
Hỗ trợ thải không khí ẩm. Cần lưu ý cấp bảo vệ và vị trí lắp đặt theo hướng dẫn Panasonic.
Thông gió căn hộ chung cư, nhà phố
Phù hợp hệ thống thông gió có không gian trần hạn chế. Kết nối đường ống dẫn khí ra ngoài.
Thông gió văn phòng, phòng làm việc
Hỗ trợ hút thải không khí, ưu tiên ứng dụng cần độ ồn thấp.
Thông gió khu vực phụ trợ
Phù hợp phòng kho nhỏ, khu vệ sinh văn phòng và các không gian có lưu lượng thiết kế phù hợp.
So Sánh Panasonic FV-12NS3 Với Các Model Cabinet Cùng Dòng
| Thông số | FV-12NS3 | FV-15NS3 | FV-18NS3 | FV-18NF3 |
|---|---|---|---|---|
| Lưu lượng cao | 180 m³/h | 340 m³/h | 500 m³/h | 770 m³/h |
| Lưu lượng thấp | 165 m³/h | 275 m³/h | 405 m³/h | 620 m³/h |
| Công suất cao | 18W | 33W | 60W | 91W |
| Công suất thấp | 17W | 29,5W | 55W | 80W |
| Độ ồn cao | 21 dB(A) | 25 dB(A) | 29 dB(A) | 31 dB(A) |
| Độ ồn thấp | 17 dB(A) | 22 dB(A) | 27 dB(A) | 29 dB(A) |
| Ống gió | Ø100 | Ø150 | Ø150 | Ø200 |
| Trọng lượng | 5,5kg | 6,5kg | 8,5kg | 10kg |
Định hướng lựa chọn
- FV-12NS3: Lưu lượng đến 180 m³/h, ưu tiên độ ồn thấp (17–21 dB(A)).
- FV-15NS3: Lưu lượng tối đa 340 m³/h.
- FV-18NS3: Lưu lượng tối đa 500 m³/h.
- FV-18NF3: Lưu lượng tối đa 770 m³/h.
Hướng Dẫn Lựa Chọn Và Lắp Đặt Panasonic FV-12NS3
1. Xác định lưu lượng thông gió cần thiết
Tính theo thể tích phòng và số lần trao đổi khí (ACH). Với 180 m³/h, thiết bị phù hợp phòng thể tích khoảng 25–28 m³ với ACH = 7 lần/giờ.
2. Tính toán trở lực đường ống
Tổng hợp trở lực đường ống, co, cút, van, cửa xả để xác định áp suất yêu cầu.
3. Đọc đường đặc tính quạt FV-12NS3
Đối chiếu tổn thất áp suất hệ thống với đường đặc tính quạt để xác định điểm làm việc thực tế.
4. Khảo sát vị trí bố trí quạt trên trần
Chọn vị trí trần phù hợp, đảm bảo đủ không gian cho thân quạt Cabinet và đường ống.
5. Chuẩn bị hệ treo và vị trí tiếp cận bảo trì
Sử dụng móc treo chữ U có sẵn, bố trí cửa thăm để thuận tiện bảo trì.
6. Kết nối hệ thống ống gió Ø100mm
Chuẩn bị ống gió Ø100 mm, đảm bảo đường thoát khí không gấp khúc, giảm hiệu suất.
7. Kết nối nguồn điện và điều khiển tốc độ
Đấu điện theo sơ đồ hãng để điều khiển 2 cấp tốc độ. Kiểm tra tiếp địa trước khi cấp điện.
8. Chạy thử và kiểm tra
Kiểm tra độ rung, tiếng ồn và lưu lượng ở cả hai cấp tốc độ trước khi bàn giao.
Báo Giá Quạt Thông Gió Cabinet Panasonic FV-12NS3 Tại Hà Nội
Giá thiết bị Panasonic FV-12NS3 phụ thuộc vào chính sách phân phối theo từng thời điểm. DNA Hà Nội hỗ trợ báo giá minh bạch gồm:
- Giá bán thiết bị FV-12NS3 chính hãng.
- Giá đường ống Ø100 mm và phụ kiện.
- Chi phí nhân công lắp đặt.
- Chính sách bảo hành.
- Báo giá ưu đãi cho nhà thầu và công trình mua số lượng.
👉 Quý khách gửi số lượng và yêu cầu lắp đặt để nhận bảng chào giá chi tiết!
Câu Hỏi Thường Gặp Về Panasonic FV-12NS3
Q: Panasonic FV-12NS3 là quạt thông gió loại gì?
A: Là quạt thông gió Cabinet (quạt hộp nối ống gió) Panasonic, thiết kế thân hộp nhỏ gọn, phù hợp không gian trần hẹp.
Q: Quạt Cabinet FV-12NS3 có mấy cấp tốc độ?
A: Thiết bị có 2 cấp tốc độ Cao – Thấp theo catalogue.
Q: Lưu lượng gió của FV-12NS3 là bao nhiêu?
A: Lưu lượng 180 m³/h ở tốc độ cao và 165 m³/h ở tốc độ thấp theo catalogue. Lưu lượng thực tế sẽ thay đổi theo trở lực hệ thống ống gió.
Q: Độ ồn 17–21 dB(A) có phù hợp phòng ngủ không?
A: Có. Mức 17 dB(A) ở tốc độ thấp rất êm, phù hợp phòng ngủ. Mức 21 dB(A) ở tốc độ cao vẫn ở mức thấp. Độ ồn thực tế còn phụ thuộc vị trí lắp và hệ thống ống gió.
Q: Quạt Panasonic FV-12NS3 có tốn điện không?
A: Không. Công suất 17W (thấp) – 18W (cao). Vận hành tốc độ thấp 8 giờ/ngày trong 30 ngày ước tính khoảng 4,08 kWh/tháng; tốc độ cao khoảng 4,32 kWh/tháng.
Q: FV-12NS3 sử dụng ống gió đường kính bao nhiêu?
A: Đường kính ống gió Ø100 mm theo catalogue.
Q: FV-12NS3 có lắp được trên trần thạch cao không?
A: Có. Thiết kế Cabinet nhỏ gọn với móc treo chữ U, phù hợp lắp trên trần thạch cao. Cần kiểm tra khoảng không phía trên trần và gia cố hệ treo phù hợp trọng lượng 5,5 kg.
Q: FV-12NS3 khác FV-15NS3 như thế nào?
A: FV-12NS3 có lưu lượng 180/165 m³/h, độ ồn 21/17 dB(A), ống gió Ø100 mm. FV-15NS3 có lưu lượng 340/275 m³/h, độ ồn 25/22 dB(A), ống gió Ø150 mm.
Q: Quạt FV-12NS3 có phù hợp đường ống gió dài không?
A: Có thể, nhưng cần tính trở lực đường ống và đối chiếu đường đặc tính quạt để xác định điểm làm việc. Lưu lượng 180 m³/h và 165 m³/h là các giá trị catalogue — không khẳng định quạt luôn đạt lưu lượng cực đại khi lắp đặt.
