PANASONIC VENTILATION • LƯU LƯỢNG TRUNG BÌNH • DNA HÀ NỘI
Quạt Hút Âm Trần Nối Ống Gió Panasonic FV-24CD9 – 170m³/h
Quạt hút gắn trần nối ống gió Ø100 mm với lưu lượng 170 m³/h, công suất 13,5W, độ ồn 28,5 dB(A). Thiết kế mặt nạ trắng 240×240 mm, động cơ bạc đạn bôi trơn vĩnh viễn. Phù hợp phòng tắm, phòng vệ sinh, phòng khách, phòng ngủ và phòng làm việc tại căn hộ, nhà phố, văn phòng Hà Nội.
Lưu lượng: 170 m³/h
Độ ồn: 28,5 dB(A)
Công suất: 13,5 W
Ống gió: Ø100 mm
Thông Số Kỹ Thuật Quạt Hút Panasonic FV-24CD9
Bảng thông số kỹ thuật theo Catalogue Panasonic chính hãng:
| Thông số | Panasonic FV-24CD9 |
|---|---|
| Thương hiệu | Panasonic |
| Model | FV-24CD9 |
| Loại thiết bị | Quạt hút gắn trần nối ống gió |
| Nguồn điện | 220V / 50Hz |
| Lưu lượng gió | 170 m³/h |
| Áp suất tĩnh | 100 Pa |
| Công suất điện | 13,5 W |
| Độ ồn | 28,5 dB(A) |
| Tốc độ quay | 650 vòng/phút |
| Kích thước lắp đặt | 240 × 240 mm |
| Đường kính ống gió | Ø100 mm |
| Trọng lượng | 2,7 kg |
| Khả năng chống nước | IPX2 |
| Giá niêm yết catalogue | 3.100.000đ |
⚠️ GÓC KỸ THUẬT TỪ DNA HVAC
Lưu lượng 170 m³/h và áp suất tĩnh 100 Pa là các thông số riêng biệt, không khẳng định quạt đạt đồng thời cả hai tại một điểm hoạt động. Khi sử dụng ống dài hoặc có nhiều co, cần kiểm tra đường đặc tính quạt để xác định lưu lượng thực tế. Giá 3.100.000đ là giá tham khảo catalogue, giá bán tại DNA cần được xác nhận trước khi đăng.
Giới Thiệu Quạt Hút Âm Trần Panasonic FV-24CD9
Panasonic FV-24CD9 là dòng quạt hút âm trần nối ống gió Panasonic, có chức năng hút thải hơi ẩm, mùi và không khí tù đọng. Thiết kế mặt nạ trắng, lắp âm trần thẩm mỹ, sử dụng đường ống gió Ø100 mm.
Sản phẩm phù hợp cho phòng tắm, phòng vệ sinh, phòng khách, phòng ngủ và phòng làm việc. Với lưu lượng 170 m³/h — cao hơn FV-24CU9 (140 m³/h) — FV-24CD9 đáp ứng nhu cầu thông gió cho không gian có thể tích lớn hơn hoặc yêu cầu trao đổi khí mạnh hơn.
Những Tính Năng Nổi Bật Của Panasonic FV-24CD9
Lưu lượng hút 170 m³/h – Hỗ trợ thông gió hiệu quả
Lưu lượng gió danh định 170 m³/h hỗ trợ hút mùi và không khí ẩm ra ngoài, phù hợp nhu cầu thông gió cao hơn dòng FV-24CU9. Cách lựa chọn lưu lượng theo thể tích phòng và số lần trao đổi khí (ACH): ví dụ phòng có thể tích 25 m³ với ACH = 7 lần/giờ → Q = 25 × 7 = 175 m³/h → FV-24CD9 đáp ứng phù hợp.
Độ ồn thấp 28,5 dB(A) – Hạn chế tiếng ồn
Thiết kế vỏ và mặt nạ giảm tiếng ồn, với độ ồn công bố 28,5 dB(A) theo catalogue Panasonic. Mức ồn này phù hợp không gian cần hạn chế tiếng quạt khi vận hành như phòng ngủ, phòng làm việc.
Công suất 13,5W – Tiết kiệm điện năng
Công suất điện 13,5W phù hợp nhu cầu thông gió thường xuyên. Phân tích điện năng tiêu thụ: vận hành 8 giờ/ngày trong 30 ngày ≈ 13,5W × 8h × 30 ngày = 3,24 kWh/tháng — mức tiêu thụ rất thấp.
Động cơ bạc đạn – Hoạt động bền bỉ
FV-24CD9 tích hợp bạc đạn được bôi trơn vĩnh viễn theo tài liệu Panasonic, giúp giảm ma sát trong quá trình hoạt động và hỗ trợ tăng độ ổn định, độ bền động cơ. DNA không tự cam kết tuổi thọ cụ thể — tuổi thọ thực tế phụ thuộc điều kiện vận hành và bảo trì định kỳ.
Cầu chì nhiệt – Bảo vệ động cơ
Thiết bị được trang bị cầu chì nhiệt hỗ trợ ngắt điện khi nhiệt độ vượt giới hạn an toàn, giảm rủi ro sự cố liên quan đến quá nhiệt. Cầu chì nhiệt chỉ phát huy hiệu quả khi lắp đặt và cấp điện đúng hướng dẫn Panasonic.
Thiết kế âm trần nhỏ gọn – Kết nối ống Ø100mm
Mặt nạ quạt màu trắng, thiết kế thanh lịch. Kích thước lắp đặt 240 × 240 mm, kết nối đường ống gió Ø100 mm, phù hợp hệ thống thông gió trần giả. Cần kiểm tra khoảng trống phía trên trần trước khi thi công.
Khả năng chống nước IPX2
FV-24CD9 có khả năng bảo vệ trước nước nhỏ giọt theo cấp IPX2. Cần lưu ý vị trí lắp đặt theo hướng dẫn Panasonic — IPX2 không chống tia nước mạnh hoặc ngâm nước.
Nguyên Lý Hoạt Động Của Quạt Hút Panasonic FV-24CD9
PHÒNG VỆ SINH ──► [ QUẠT HÚT FV-24CD9 ] ──► ỐNG GIÓ Ø100 ──► CỬA XẢ NGOÀI TRỜI
▲ │
│ ▼
└──────────── KHÔNG KHÍ MỚI QUA CỬA / ĐƯỜNG CẤP KHÍ ◄──────────────┘
- Không khí trong phòng được hút qua mặt nạ.
- Động cơ quạt tạo dòng khí đi vào thân quạt.
- Không khí được dẫn qua ống gió Ø100 mm.
- Khí thải đi ra ngoài qua cửa xả.
- Không khí mới được bổ sung qua cửa hoặc đường cấp khí phù hợp.
Ứng Dụng Của Quạt Hút Panasonic FV-24CD9
Hút mùi và hơi ẩm phòng tắm
Hỗ trợ hút hơi nước sau khi tắm, giúp phòng tắm thông thoáng hơn. Với lưu lượng 170 m³/h, thiết bị phù hợp phòng tắm có thể tích lớn hoặc có nhu cầu thông gió mạnh.
Thông gió nhà vệ sinh
Hỗ trợ thải mùi và không khí tù đọng, phù hợp hệ thống thông gió nối ống. Có thể kết hợp với đường cấp bù để cân bằng áp suất.
Thông gió phòng ngủ, phòng làm việc
Hỗ trợ trao đổi không khí khi có đường cấp bù, vận hành với độ ồn công bố 28,5 dB(A) — phù hợp không gian sinh hoạt và làm việc.
Ứng dụng trong nhà phố, chung cư và văn phòng
Lắp đặt âm trần có kết nối ống thoát khí, phù hợp công trình cần quạt thông gió lưu lượng trung bình. Cần khảo sát kết cấu trần và đường ống trước khi lắp đặt.
So Sánh Panasonic FV-24CD9 Với Các Model Cùng Dòng
| Thông số | FV-17CU9 | FV-24CU9 | FV-24CD9 | FV-24CH9 |
|---|---|---|---|---|
| Lưu lượng gió | 85 m³/h | 140 m³/h | 170 m³/h | 200 m³/h |
| Áp suất tĩnh | 110 Pa | 100 Pa | 100 Pa | 100 Pa |
| Công suất điện | 7,5W | 10,5W | 13,5W | 16,5W |
| Độ ồn | 23 dB(A) | 25 dB(A) | 28,5 dB(A) | 32 dB(A) |
| Tốc độ quay | 680 | 540 | 650 | 740 |
| Kích thước lắp đặt | 177×177 | 240×240 | 240×240 | 240×240 |
| Đường kính ống | Ø100 | Ø100 | Ø100 | Ø100 |
| Trọng lượng | 1,7kg | 2,7kg | 2,7kg | 2,7kg |
Định hướng tư vấn lựa chọn

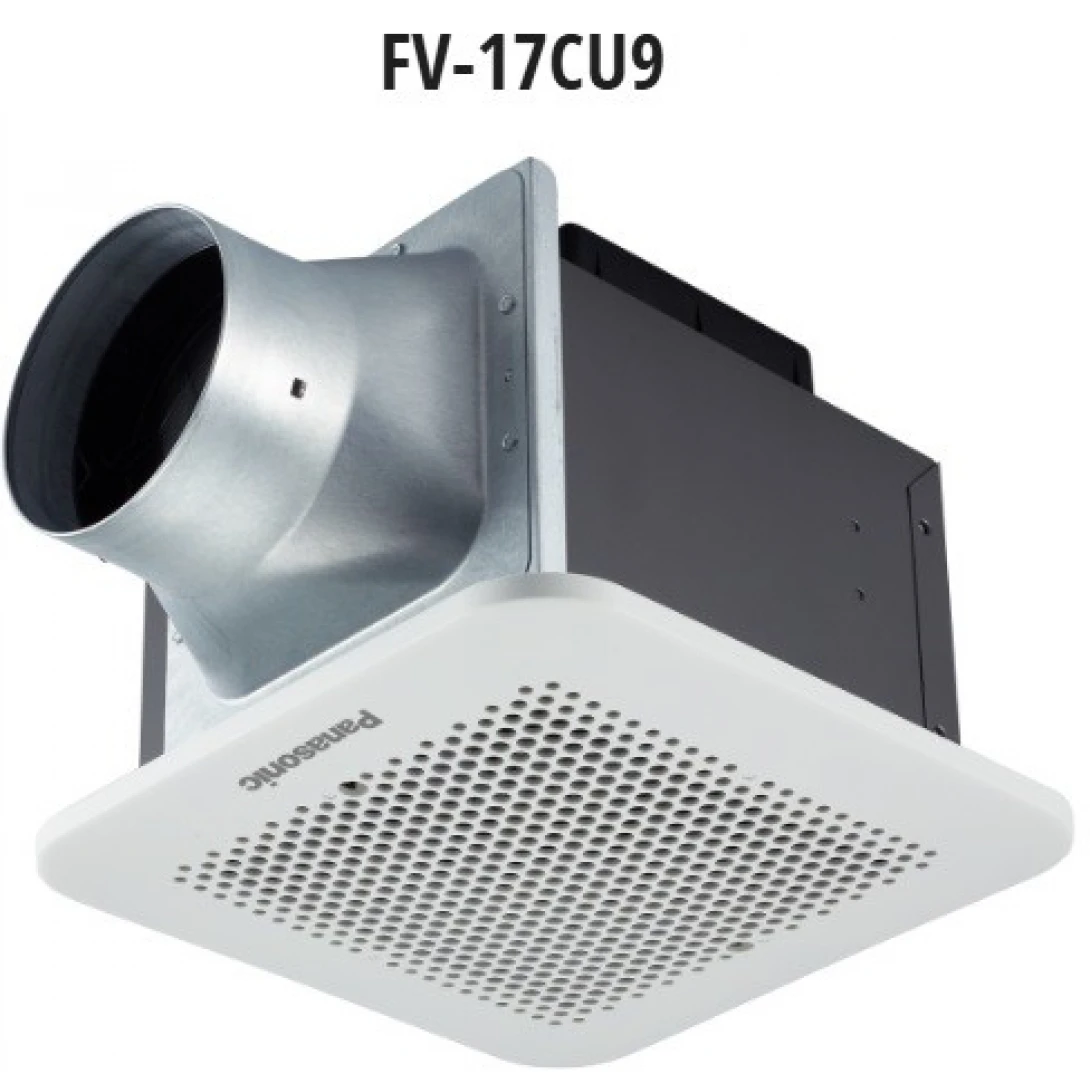

- FV-17CU9: Lưu lượng thấp (85 m³/h), ưu tiên độ ồn nhỏ (23 dB(A)), kích thước lắp đặt 177×177 mm.
- FV-24CU9: Lưu lượng 140 m³/h, độ ồn 25 dB(A), kích thước lắp đặt 240×240 mm.
- FV-24CD9: Lưu lượng 170 m³/h, cân bằng giữa khả năng hút và độ ồn (28,5 dB(A)).
- FV-24CH9: Lưu lượng cao nhất nhóm (200 m³/h), độ ồn 32 dB(A).
Hướng Dẫn Lắp Đặt Quạt Hút Panasonic FV-24CD9
1. Khảo sát vị trí lắp đặt trên trần
Chọn vị trí trần phù hợp, thuận tiện cho việc đi ống gió và kết nối nguồn điện.
2. Kiểm tra kích thước lỗ lắp đặt
Kích thước lắp đặt 240 × 240 mm theo catalogue. Không tự suy đoán kích thước lỗ khoét.
3. Bố trí đường ống và cửa xả
Chuẩn bị ống gió Ø100 mm, đảm bảo đường thoát khí không gấp khúc, giảm hiệu suất.
4. Cố định thân quạt
Cố định thiết bị theo hướng dẫn Panasonic, đảm bảo chắc chắn và cân bằng.
5. Đấu nối nguồn điện
Nguồn điện 220V/50Hz theo catalogue. Kiểm tra tiếp địa trước khi cấp điện.
6. Lắp mặt nạ quạt
Lắp mặt nạ đúng chiều, đảm bảo khít với trần và không bị rung khi vận hành.
7. Chạy thử, kiểm tra độ rung và tiếng ồn
Kiểm tra lưu lượng hút thực tế, độ rung và tiếng ồn sau khi hoàn thiện. Cân chỉnh nếu cần.
Báo Giá Quạt Hút Panasonic FV-24CD9 Tại Hà Nội
Giá thiết bị Panasonic FV-24CD9 phụ thuộc vào chính sách phân phối theo từng thời điểm. DNA Hà Nội hỗ trợ báo giá minh bạch gồm:
- Giá bán thiết bị Panasonic FV-24CD9 chính hãng.
- Giá phụ kiện, ống gió và cửa xả.
- Chi phí nhân công lắp đặt.
- Chính sách bảo hành.
- Báo giá ưu đãi cho nhà thầu và công trình mua số lượng.
👉 Quý khách gửi số lượng và yêu cầu lắp đặt để nhận bảng chào giá chi tiết!
Câu Hỏi Thường Gặp Về Panasonic FV-24CD9
Q: Panasonic FV-24CD9 có lưu lượng hút bao nhiêu?
A: Lưu lượng gió danh định 170 m³/h theo catalogue Panasonic.
Q: FV-24CD9 có sử dụng được ống gió Ø100mm không?
A: Có. Thiết bị được thiết kế kết nối với ống gió đường kính Ø100 mm.
Q: Quạt hút FV-24CD9 phù hợp phòng bao nhiêu mét vuông?
A: Không nên chọn chỉ theo diện tích. Cần tính theo thể tích phòng và số lần trao đổi khí. Với 170 m³/h, thiết bị phù hợp phòng có thể tích khoảng 25 m³ với ACH = 7 lần/giờ.
Q: Độ ồn 28,5 dB(A) có phù hợp lắp phòng ngủ không?
A: Có. Mức 28,5 dB(A) phù hợp không gian cần hạn chế tiếng ồn như phòng ngủ, phòng làm việc. Độ ồn thực tế còn phụ thuộc vị trí lắp và hệ thống ống gió.
Q: Công suất 13,5W tiêu thụ bao nhiêu điện mỗi tháng?
A: Vận hành 8 giờ/ngày trong 30 ngày ước tính khoảng 3,24 kWh/tháng.
Q: Kích thước khoét trần Panasonic FV-24CD9 là bao nhiêu?
A: Kích thước lắp đặt 240 × 240 mm theo catalogue. Cần kiểm tra bản vẽ kỹ thuật trước khi khoét trần.
Q: FV-24CD9 khác FV-24CU9 và FV-24CH9 như thế nào?
A: FV-24CD9 có lưu lượng 170 m³/h, độ ồn 28,5 dB(A), công suất 13,5W. FV-24CU9 có lưu lượng 140 m³/h, độ ồn 25 dB(A), công suất 10,5W. FV-24CH9 có lưu lượng 200 m³/h, độ ồn 32 dB(A), công suất 16,5W. Cả ba cùng kích thước lắp đặt 240×240 mm và ống gió Ø100 mm.
