Mã lỗi CH67 điều hòa LG: Nguyên nhân và cách khắc phục

Mã lỗi CH67 điều hòa LG cho biết hệ thống phát hiện quạt dàn nóng không hoạt động đúng. Trên nhiều dòng điều hòa LG Inverter, CH67 xuất hiện khi motor quạt BLDC không quay, bị khóa hoặc tốc độ thực tế thấp hơn mức mà bo điều khiển yêu cầu.

Nguyên nhân có thể đơn giản như cánh quạt bị vật lạ cản, nhưng cũng có thể nằm ở motor quạt, giắc kết nối, dây dẫn hoặc bo điều khiển quạt. Vì vậy, người dùng không nên thấy CH67 rồi mặc định phải thay motor hoặc bo dàn nóng.

Đây cũng không phải lỗi thiếu gas. Hướng kiểm tra đúng nên bắt đầu từ khả năng quay của quạt, vật cản bên ngoài và kết nối motor trước khi đi sâu vào mạch điện tử.

Mã lỗi CH67 điều hòa LG là lỗi gì?

CH67 là lỗi quạt BLDC dàn nóng bị khóa hoặc không đạt tốc độ yêu cầu, thường được mô tả là Outdoor Fan Lock Error.

Khi dàn nóng khởi động, bo điều khiển gửi lệnh cho motor quạt quay và đồng thời theo dõi tín hiệu tốc độ phản hồi. Nếu quạt không quay hoặc tốc độ quá thấp trong một khoảng thời gian nhất định, hệ thống xác định quạt đang bị khóa và phát CH67.

Trên một số hệ thống LG Multi V có nhiều module dàn nóng, mã lỗi có thể được mở rộng để xác định module nào đang gặp sự cố. Tuy nhiên, bản chất của lỗi vẫn là quạt dàn nóng không vận hành đúng.

Dấu hiệu điều hòa LG báo lỗi CH67

Ngoài mã CH67 trên màn hình hoặc bộ điều khiển, người dùng có thể gặp một số biểu hiện như:

• Quạt dàn nóng không quay.

• Quạt chỉ rung nhẹ nhưng không khởi động.

• Quạt quay được vài vòng rồi dừng.

• Quạt quay chậm bất thường.

• Dàn lạnh vẫn có điện nhưng máy không lạnh.

• Dàn nóng khởi động rồi dừng.

• Máy chạy một lúc rồi báo CH67.

• Cánh quạt phát tiếng cạ hoặc kêu bất thường.

• Reset máy nhưng lỗi nhanh chóng xuất hiện lại.

Một số trường hợp quạt vẫn quay nhưng hệ thống vẫn báo CH67. Khi đó, tốc độ thực tế hoặc tín hiệu phản hồi từ motor có thể không đúng với yêu cầu của bo điều khiển.

Vì vậy, quạt có quay không đồng nghĩa motor và mạch điều khiển chắc chắn bình thường.

Nguyên nhân điều hòa LG báo lỗi CH67

CH67 chủ yếu tập trung vào cụm quạt dàn nóng và mạch điều khiển của quạt. Hướng kiểm tra nên đi từ vật cản cơ học đến motor, dây dẫn rồi mới đến PCB.

1. Cánh quạt dàn nóng bị vật lạ cản

Đây là một trong những nguyên nhân đơn giản nhất.

Lá cây, túi nilon, cành cây hoặc dị vật có thể lọt vào khu vực cánh quạt và ngăn motor quay.

Khi bo phát lệnh khởi động nhưng tốc độ quạt gần như bằng không, hệ thống sẽ xác định quạt bị khóa và báo CH67.

Người dùng có thể quan sát bên ngoài xem có vật cản rõ ràng hay không nhưng không nên đưa tay vào cánh quạt khi máy vẫn đang có điện.

2. Cánh quạt bị kẹt cơ khí

Không cần có vật lạ, bản thân cụm quạt cũng có thể bị kẹt.

Một số nguyên nhân gồm:

• Trục motor bị kẹt.

• Vòng bi xuống cấp.

• Cánh quạt bị lệch.

• Cánh cạ vào khung.

• Cụm motor lắp sai vị trí.

Nếu cánh quạt không thể quay trơn, motor sẽ không đạt tốc độ yêu cầu và CH67 có thể xuất hiện.

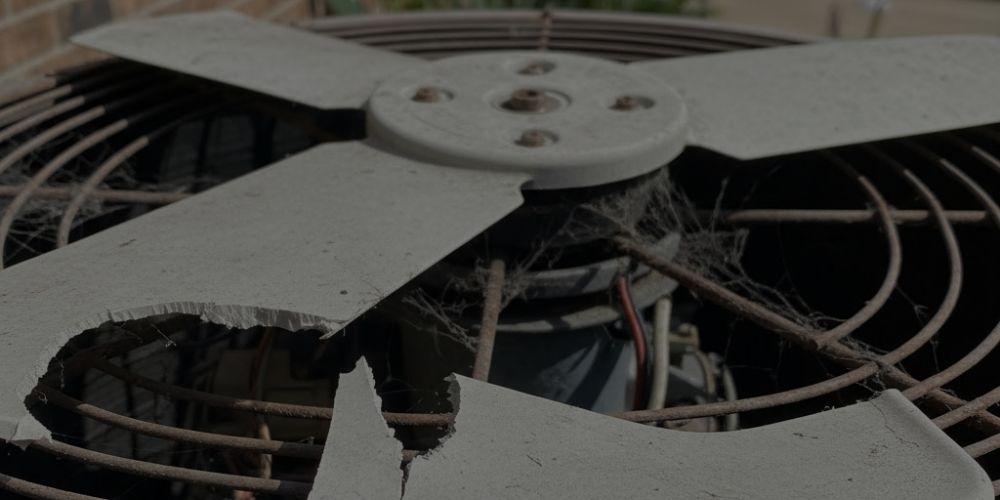

3. Cánh quạt bị biến dạng

Cánh quạt có thể bị cong hoặc biến dạng do va đập.

Khi quay, cánh có thể cạ vào lồng hoặc vỏ dàn nóng. Motor phải chịu tải lớn hơn bình thường và khó tăng tốc.

Trường hợp nhẹ có thể tạo tiếng kêu trước khi hệ thống báo lỗi. Trường hợp nặng có thể khiến quạt không thể khởi động.

4. Motor quạt BLDC bị hỏng

Đây là nguyên nhân quan trọng của CH67.

Motor BLDC dàn nóng không chỉ gồm phần cơ quay mà còn có mạch điện và hệ thống phản hồi tốc độ. Nếu một trong các phần này gặp sự cố, motor có thể:

• Không quay.

• Quay giật.

• Khởi động khó.

• Quay không đúng tốc độ.

• Không gửi được tín hiệu phản hồi về PCB.

Khi bo không nhận được tốc độ phù hợp, CH67 sẽ xuất hiện.

5. Motor quạt bị bó bạc hoặc hỏng vòng bi

Sau thời gian dài sử dụng, ổ trục hoặc vòng bi của motor có thể xuống cấp.

Cánh quạt lúc này quay nặng hơn bình thường. Motor có thể vẫn khởi động nhưng không đạt tốc độ mà hệ thống yêu cầu.

Một số dấu hiệu đi kèm gồm:

• Quạt phát tiếng rít.

• Có tiếng cạ.

• Quạt quay chậm.

• Quạt dừng sau một thời gian.

• Cánh quạt khó quay khi kiểm tra cơ khí sau khi đã ngắt điện an toàn.

Nếu motor bị bó cơ khí, việc reset nguồn không thể khắc phục nguyên nhân.

6. Giắc motor quạt bị lỏng

Motor quạt dàn nóng được kết nối với PCB thông qua giắc điện.

Nếu giắc bị lỏng, một hoặc nhiều tín hiệu có thể bị mất. Motor có thể không nhận được lệnh điều khiển hoặc bo không nhận được tín hiệu tốc độ phản hồi.

Tình trạng này đặc biệt đáng kiểm tra nếu CH67 xuất hiện sau khi:

• Vệ sinh dàn nóng.

• Sửa bo.

• Thay motor.

• Thay máy nén.

• Tháo lắp vỏ dàn nóng.

Kỹ thuật viên nên kiểm tra kết nối trước khi thay motor hoặc bo.

7. Giắc motor cắm sai

Sau khi sửa chữa, giắc motor có thể được cắm chưa đúng hoặc cắm nhầm vị trí trên những hệ thống có nhiều đầu nối.

Trên một số dòng sử dụng motor ba pha điều khiển điện tử, đấu nối không đúng còn có thể khiến chiều quay hoặc tín hiệu vận hành bất thường.

Nếu CH67 chỉ xuất hiện sau khi vừa sửa chữa, phần kết nối nên được kiểm tra kỹ.

8. Dây motor bị đứt

Dây từ PCB tới motor có thể bị đứt do:

• Rung động.

• Cọ vào cạnh kim loại.

• Bị kéo căng.

• Chuột cắn.

• Nhiệt làm hỏng lớp cách điện.

Nếu dây cấp hoặc dây tín hiệu bị đứt, motor sẽ không hoạt động bình thường.

Một số dây có thể đứt ngầm bên trong nên nhìn bên ngoài vẫn còn nguyên. Kỹ thuật viên cần đo kiểm khi cần thiết.

9. Dây motor bị chập

Lớp cách điện bị hỏng có thể khiến các dây chạm nhau hoặc chạm xuống khung.

Tình trạng này không chỉ gây CH67 mà còn có khả năng làm hỏng mạch điều khiển quạt.

Nếu cầu chì bảo vệ motor trên PCB bị đứt, kỹ thuật viên cần tìm nguyên nhân phía motor hoặc dây dẫn trước khi chỉ thay cầu chì.

Nếu không xử lý nguyên nhân gây chập, cầu chì mới có thể tiếp tục hỏng.

10. Cầu chì mạch quạt trên PCB bị đứt

Trên một số bo điều hòa LG, mạch motor BLDC có cầu chì bảo vệ.

Nếu motor hoặc dây dẫn xảy ra chập, cầu chì có thể đứt để bảo vệ bo.

Khi đó, motor không được cấp điện bình thường và hệ thống báo CH67.

Kỹ thuật viên không nên chỉ thay cầu chì rồi cho máy chạy lại. Cần kiểm tra motor và đường dây để xác định vì sao cầu chì bị đứt.

11. Motor quay ngược chiều

Trên một số hệ thống, LG liệt kê tình trạng quạt quay ngược sau khi nhận lệnh tốc độ là một nguyên nhân của CH67.

Điều này có thể liên quan đến:

• Kết nối motor không đúng.

• Dây U, V, W sai trên thiết kế áp dụng.

• Bo điều khiển quạt gặp sự cố.

• Motor hoặc cụm điều khiển không phù hợp.

Nếu quạt vừa được thay hoặc hệ thống vừa được sửa mà CH67 xuất hiện, chiều quay cần được kiểm tra.

12. Tín hiệu phản hồi tốc độ từ motor bị lỗi

Motor BLDC cần gửi thông tin tốc độ về PCB.

Có trường hợp cánh quạt vẫn quay nhưng tín hiệu phản hồi không đúng. Bo điều khiển khi đó không xác nhận được motor đã đạt tốc độ yêu cầu và vẫn phát CH67.

Đây là lý do kỹ thuật viên không nên kết luận motor bình thường chỉ bằng cách nhìn thấy cánh quạt quay.

13. Motor thay thế không đúng loại

Motor quạt có thể giống nhau về kích thước hoặc đầu giắc nhưng chưa chắc có cùng thông số điều khiển.

Nếu lắp motor không phù hợp, tốc độ hoặc tín hiệu phản hồi có thể không đúng với PCB.

Máy có thể quay quạt nhưng vẫn phát CH67.

Khi thay motor, linh kiện cần đúng model hoặc đúng mã tương thích được nhà sản xuất quy định.

14. Bo điều khiển quạt bị lỗi

Trên một số hệ thống, quạt có PCB điều khiển riêng.

Nếu bo quạt không cấp lệnh hoặc xử lý tín hiệu đúng, motor có thể không hoạt động dù bản thân motor còn tốt.

Các nguyên nhân có thể nằm ở:

• Linh kiện công suất.

• Nguồn cấp bo.

• Mạch điều khiển.

• Mạch phản hồi tốc độ.

Kỹ thuật viên cần phân biệt lỗi motor với lỗi fan PCB trước khi thay linh kiện.

15. PCB dàn nóng bị lỗi

Ở những thiết kế mà mạch điều khiển quạt nằm trên PCB chính, bo dàn nóng có thể là nguyên nhân gây CH67.

PCB có thể:

• Không cấp đúng điện áp cho motor.

• Không phát lệnh điều khiển.

• Không đọc được tín hiệu tốc độ.

• Có mạch công suất quạt bị hỏng.

Bo nên được kiểm tra sau khi đã loại trừ vật cản, motor và dây dẫn.

16. Quạt bị tuyết hoặc băng khóa trên hệ thống sử dụng ở vùng lạnh

Trên các hệ thống LG có thể vận hành trong điều kiện nhiệt độ thấp, tuyết hoặc băng tích tụ quanh cánh quạt có thể làm quạt bị khóa.

Đây là một nguyên nhân được LG liệt kê trong tài liệu kỹ thuật của một số hệ thống.

Tại Việt Nam, tình huống này hiếm gặp với điều hòa dân dụng thông thường, nhưng vẫn có thể liên quan đến các hệ thống đặc thù hoặc thiết bị sử dụng ở khu vực khí hậu lạnh.

17. Dị vật xuất hiện sau mưa hoặc gió lớn

Dàn nóng lắp ngoài trời có thể bị lá cây, cành cây hoặc vật liệu nhẹ bay vào sau thời tiết xấu.

Nếu CH67 xuất hiện đột ngột sau mưa hoặc gió mạnh, người dùng có thể quan sát khu vực cánh quạt từ bên ngoài.

Nếu có vật cản dễ nhìn thấy, cần ngắt nguồn hoàn toàn trước khi xử lý.

Cách khắc phục lỗi CH67 điều hòa LG

Quá trình xử lý CH67 nên bắt đầu từ kiểm tra cơ khí và kết nối trước khi đi đến PCB.

Bước 1: Tắt nguồn điều hòa

Khi máy báo CH67, người dùng nên tắt điều hòa và ngắt aptomat.

Không nên liên tục reset để ép quạt khởi động vì nếu cánh đang bị khóa hoặc motor gặp sự cố, việc cố vận hành không xử lý được nguyên nhân.

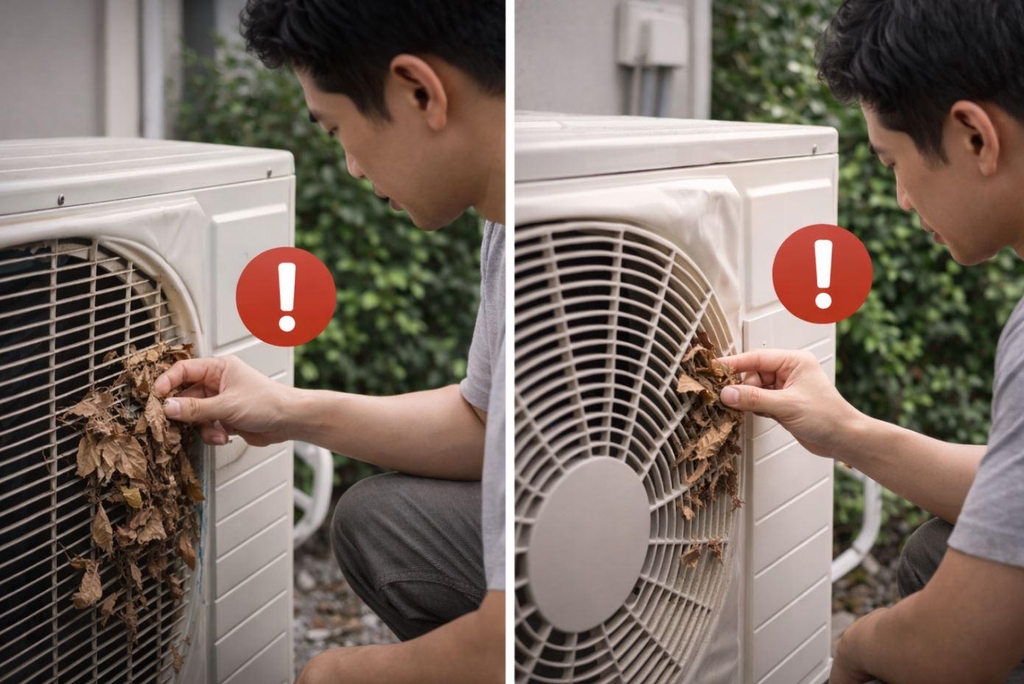

Bước 2: Kiểm tra vật cản bên ngoài

Sau khi ngắt nguồn, người dùng có thể quan sát khu vực cánh quạt dàn nóng.

Cần kiểm tra xem có:

• Lá cây.

• Túi nilon.

• Cành cây.

• Dị vật.

• Vật liệu che chắn.

Nếu vật cản nằm ở vị trí dễ tiếp cận và có thể xử lý an toàn, người dùng có thể loại bỏ sau khi đã chắc chắn máy mất điện.

Không nên tháo vỏ dàn nóng nếu không có chuyên môn.

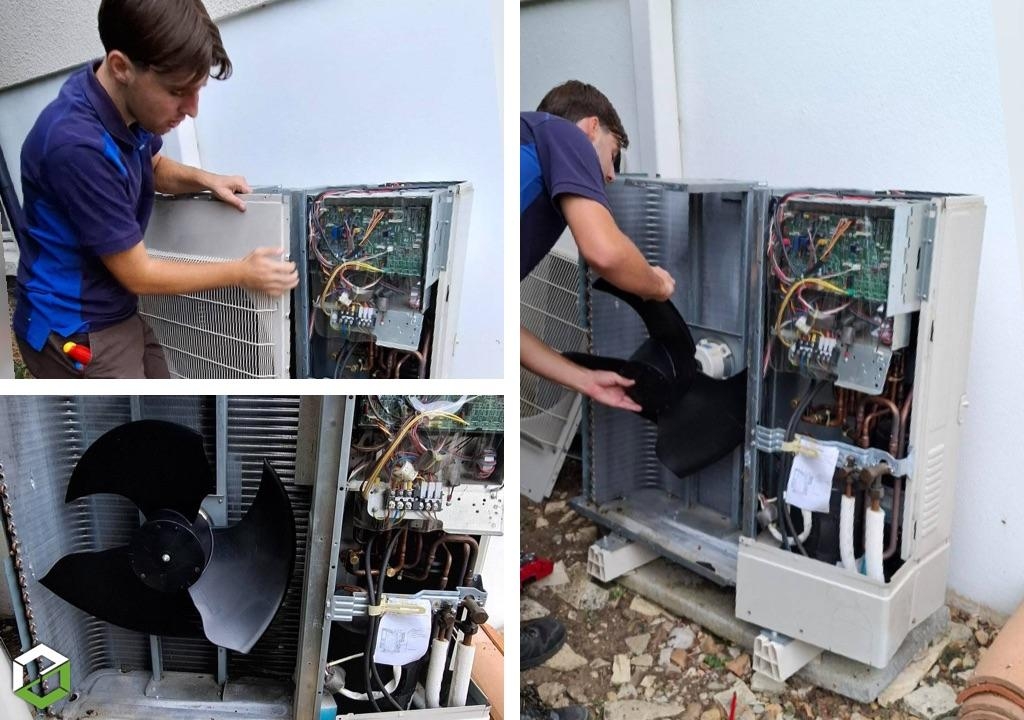

Bước 3: Kiểm tra tình trạng cơ khí của quạt

Kỹ thuật viên cần kiểm tra:

• Cánh quạt có bị cạ không.

• Motor có bị bó không.

• Trục có rơ bất thường không.

• Cánh có bị méo không.

• Cụm motor có được lắp chắc chắn không.

Nếu quạt bị khóa cơ khí, cần xử lý nguyên nhân trước khi cấp điện lại.

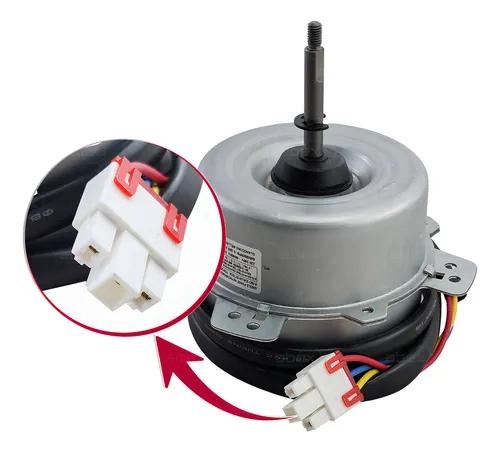

Bước 4: Kiểm tra giắc motor

Kỹ thuật viên tiếp tục kiểm tra giắc kết nối giữa motor và PCB.

Giắc cần:

• Cắm đúng vị trí.

• Cắm chắc chắn.

• Không bị cháy.

• Không oxy hóa.

• Không có chân tụt.

• Không bị ẩm.

Nếu CH67 xuất hiện ngay sau khi sửa chữa, đây là bước đặc biệt quan trọng.

Bước 5: Kiểm tra dây motor

Dây dẫn cần được kiểm tra về tình trạng đứt, chập hoặc chạm mass.

Nếu có dấu hiệu hỏng lớp cách điện, kỹ thuật viên cần xử lý trước khi thử motor hoặc thay bo.

Việc bỏ qua dây dẫn có thể khiến motor hoặc PCB mới tiếp tục hỏng.

Bước 6: Kiểm tra cầu chì mạch quạt

Nếu model sử dụng cầu chì bảo vệ motor BLDC, kỹ thuật viên cần kiểm tra cầu chì theo đúng sơ đồ bo.

Nếu cầu chì bị đứt, không nên chỉ thay cầu chì.

Motor và đường dây cần được kiểm tra để tìm nguyên nhân gây quá dòng hoặc chập trước.

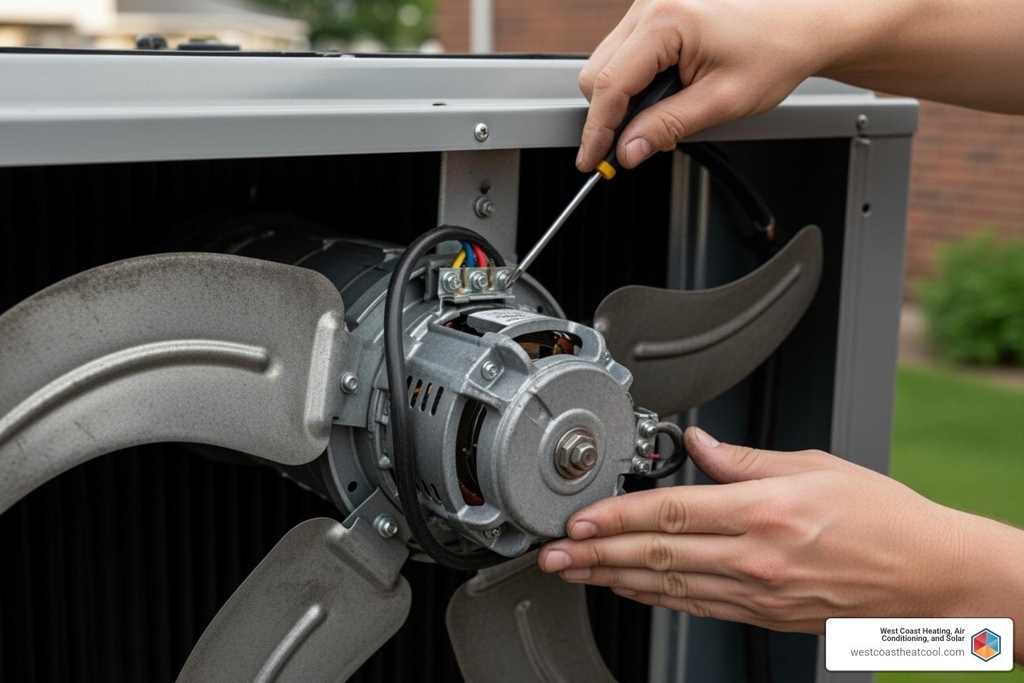

Bước 7: Kiểm tra motor quạt

Nếu phần cơ khí, dây và giắc đều bình thường, motor cần được kiểm tra sâu hơn.

Kỹ thuật viên cần đánh giá:

• Motor có nhận được nguồn/lệnh không.

• Motor có khởi động không.

• Tốc độ thực tế có đạt yêu cầu không.

• Tín hiệu phản hồi tốc độ có bình thường không.

• Motor có quay đúng chiều không.

Thông số đo phải dựa trên đúng model và service manual của thiết bị.

Bước 8: Kiểm tra bo điều khiển quạt

Nếu motor đã được xác nhận bình thường nhưng CH67 vẫn còn, fan PCB hoặc mạch điều khiển quạt trên PCB chính cần được kiểm tra.

Kỹ thuật viên cần xác định bo có phát đúng tín hiệu điều khiển và nhận đúng phản hồi từ motor hay không.

PCB chỉ nên được sửa hoặc thay sau khi motor và dây dẫn đã được loại trừ.

Bước 9: Chạy thử lại hệ thống

Sau khi xử lý nguyên nhân, kỹ thuật viên cần chạy máy và theo dõi:

• Quạt có khởi động ổn định không.

• Tốc độ có thay đổi theo tải không.

• Có tiếng kêu bất thường không.

• CH67 có xuất hiện trở lại không.

• Dàn nóng có giải nhiệt bình thường không.

Không nên chỉ xóa mã rồi bàn giao máy nếu quạt vẫn hoạt động chập chờn.

Cách hạn chế lỗi CH67 trên điều hòa LG

Người dùng nên giữ khu vực dàn nóng thông thoáng và hạn chế để lá cây hoặc rác lọt vào cụm quạt.

Dàn nóng cũng nên được kiểm tra, vệ sinh định kỳ. Trong quá trình bảo dưỡng, kỹ thuật viên cần tránh làm lệch cánh quạt hoặc kéo giắc motor.

Nếu quạt bắt đầu phát tiếng kêu, quay chậm hoặc thường xuyên khó khởi động, nên kiểm tra sớm thay vì chờ đến khi motor khóa hoàn toàn.

Sau khi sửa bo hoặc thay motor, kỹ thuật viên cần đảm bảo giắc kết nối đúng, dây không bị kẹp và cánh quạt quay tự do trước khi cấp nguồn.

Câu hỏi thường gặp về lỗi CH67 điều hòa LG

CH67 điều hòa LG là lỗi gì?

CH67 là lỗi quạt BLDC dàn nóng bị khóa hoặc không đạt tốc độ mà hệ thống yêu cầu.

CH67 có phải nạp gas không?

Không.

CH67 liên quan đến quạt dàn nóng và mạch điều khiển quạt, không phải mã báo thiếu môi chất.

Quạt vẫn quay có thể báo CH67 không?

Có.

Nếu tốc độ thấp, quay không ổn định hoặc mất tín hiệu phản hồi RPM, hệ thống vẫn có thể báo CH67 dù mắt thường thấy cánh quạt đang quay.

CH67 có phải thay motor quạt không?

Không phải lúc nào cũng cần.

Kỹ thuật viên nên kiểm tra vật cản, tình trạng cơ khí, dây và giắc trước khi kết luận motor hỏng.

CH67 có phải hỏng bo dàn nóng không?

Có thể, nhưng PCB chỉ là một trong nhiều nguyên nhân.

Motor, dây dẫn và mạch quạt nên được kiểm tra trước khi thay bo.

Reset điều hòa có hết CH67 không?

Có thể nếu lỗi chỉ phát sinh tạm thời.

Nếu motor bị khóa, dây bị hỏng hoặc PCB gặp sự cố, CH67 sẽ quay lại.

CH10 và CH67 khác nhau thế nào?

CH10 liên quan đến quạt dàn lạnh, còn CH67 liên quan đến quạt dàn nóng.

Quạt dàn nóng không quay nhưng không có vật cản là do đâu?

Motor BLDC, dây dẫn, giắc, cầu chì mạch quạt hoặc PCB đều có thể là nguyên nhân. Kỹ thuật viên cần đo kiểm thay vì thay motor ngay.

Kết luận

Mã lỗi CH67 điều hòa LG là lỗi quạt BLDC dàn nóng bị khóa hoặc không đạt tốc độ yêu cầu. Nguyên nhân thường gặp gồm dị vật cản cánh quạt, motor bị bó hoặc hỏng, dây và giắc kết nối có vấn đề, tín hiệu phản hồi tốc độ bất thường hoặc mạch điều khiển quạt trên PCB gặp sự cố.

Khi máy báo CH67, người dùng nên tắt nguồn và kiểm tra xem khu vực cánh quạt có vật cản rõ ràng hay không. Sau khi loại trừ vật cản, có thể reset nguồn một lần để kiểm tra.

Nếu CH67 tiếp tục xuất hiện, kỹ thuật viên nên kiểm tra theo thứ tự cánh quạt và cơ khí → dây/giắc → motor BLDC → cầu chì/mạch quạt → PCB dàn nóng.

CH67 không phải lỗi thiếu gas và cũng không đồng nghĩa phải thay motor hoặc bo ngay. Việc xác định chính xác quạt đang bị khóa cơ khí, hỏng motor hay mất tín hiệu điều khiển sẽ giúp xử lý đúng lỗi và tránh thay linh kiện không cần thiết.
