Bảng mã lỗi điều hòa Daikin VRV 4 đầy đủ và cách kiểm tra

Bảng mã lỗi điều hòa Daikin VRV 4 giúp xác định nhanh khu vực đang gặp sự cố trong hệ thống như dàn lạnh, dàn nóng, cảm biến, máy nén, inverter, nguồn điện hay đường truyền tín hiệu.

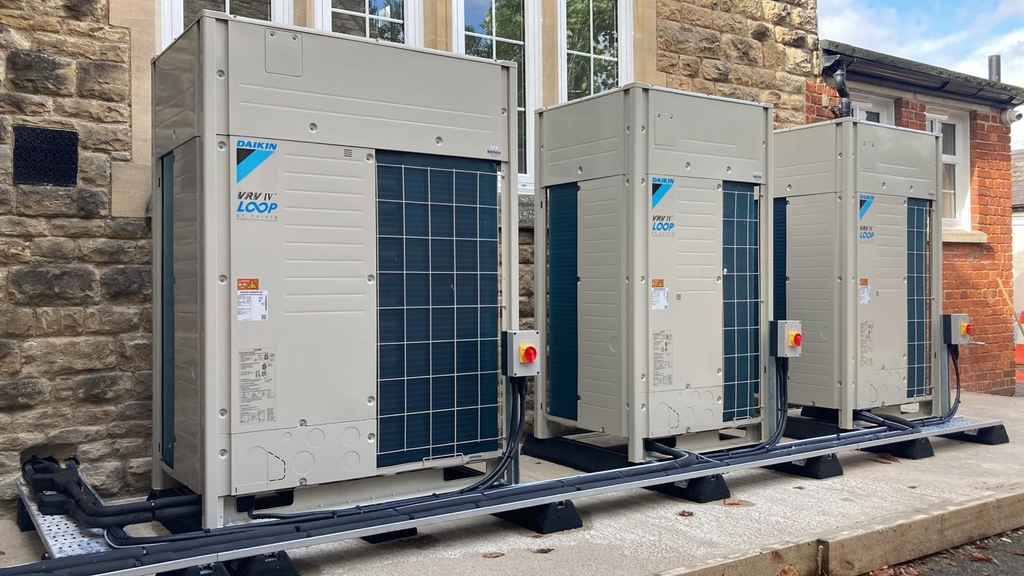

Với hệ VRV IV, một lỗi ở dàn nóng có thể khiến nhiều dàn lạnh cùng ngừng hoạt động hoặc xuất hiện thêm các mã liên quan đến truyền thông. Vì vậy, tra đúng mã sẽ giúp thu hẹp phạm vi kiểm tra rất nhiều so với việc kiểm tra từng thiết bị riêng lẻ.

Một số mã thường gặp gồm A3, A6, E3, E7, F3, J3, L5, U0, U2, U4, U7, UF.... Tuy nhiên, mã lỗi chỉ cho biết nhóm bất thường, chưa đủ để kết luận linh kiện nào chắc chắn đã hỏng.

Bảng mã lỗi dàn lạnh Daikin VRV 4

Nhóm mã A và C chủ yếu liên quan đến dàn lạnh, hệ thống thoát nước, quạt, van tiết lưu, cảm biến và bo điều khiển

Lỗi A3 Daikin VRV 4

A3 là lỗi liên quan đến hệ thống thoát nước ngưng của dàn lạnh.

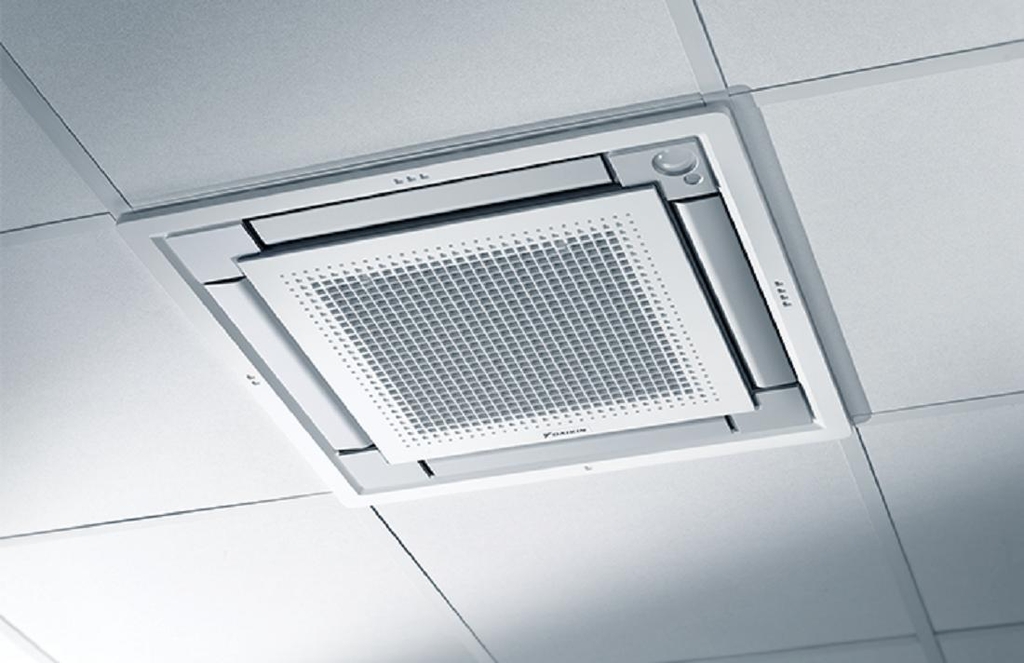

Lỗi này thường gặp ở dàn cassette âm trần do máy sử dụng bơm nước để đưa nước ngưng ra ngoài.

Khi gặp A3 nên kiểm tra:

• Đường thoát nước có bị tắc không

• Máng nước có đầy không

• Bơm nước có hoạt động không

• Công tắc phao có bị kẹt không

• Giắc bơm và phao có bị lỏng không

Nếu dàn lạnh vừa báo A3 vừa nhỏ nước xuống trần, nên tắt dàn đó và xử lý sớm.

Lỗi A6 Daikin VRV 4

A6 liên quan đến động cơ quạt dàn lạnh.

Dấu hiệu thường gặp là:

• Quạt không quay

• Quạt chạy rồi dừng

• Gió ra rất yếu

• Máy bật một lúc rồi báo lỗi

Nguyên nhân có thể nằm ở mô-tơ, dây kết nối hoặc bo điều khiển.

Không nên nhìn A6 rồi thay quạt ngay. Nếu mô-tơ còn tốt nhưng bo không cấp tín hiệu đúng thì thay quạt cũng không giải quyết được lỗi.

Lỗi A9 trên hệ VRV IV

A9 liên quan đến van tiết lưu điện tử của dàn lạnh.

Van này có nhiệm vụ điều chỉnh lượng môi chất đi vào dàn trao đổi nhiệt. Nếu van không hoạt động đúng, khả năng làm lạnh của dàn có thể bị ảnh hưởng.

Cần kiểm tra:

• Coil van

• Giắc kết nối

• Van có bị kẹt không

• Bo dàn lạnh có điều khiển van không

Nếu chỉ một dàn lạnh trong hệ VRV hoạt động kém và đồng thời báo A9, phần van tiết lưu của dàn đó là khu vực cần kiểm tra trước.

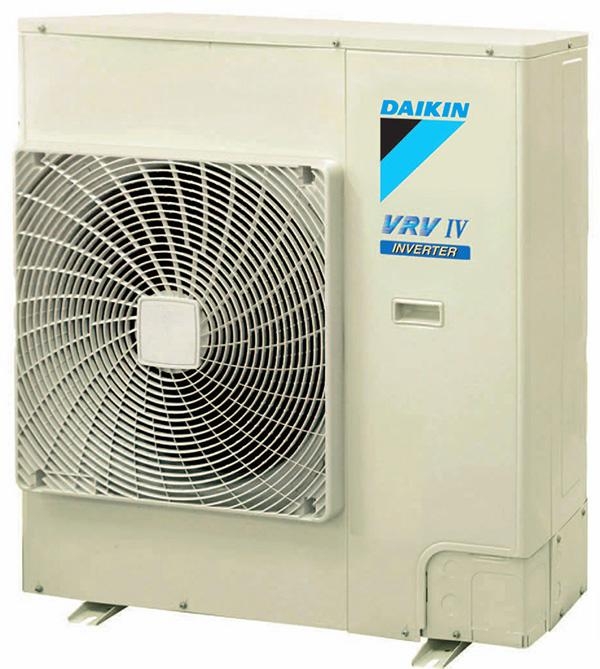

Bảng mã lỗi dàn nóng Daikin VRV 4

Nhóm E, F, H và J thường liên quan đến máy nén, áp suất, quạt dàn nóng và các cảm biến của hệ thống lạnh.

Lỗi E3 Daikin VRV 4

E3 liên quan đến áp suất cao của hệ thống.

Nếu máy chạy một thời gian mới báo E3, nên kiểm tra khả năng giải nhiệt của dàn nóng trước.

Một số nguyên nhân thường gặp gồm:

• Dàn nóng quá bẩn

• Quạt dàn nóng không chạy

• Quạt chạy yếu

• Không gian đặt dàn nóng quá bí

• Van chặn chưa mở đúng

• Hệ thống nạp dư môi chất

• Đường ống bị cản trở

Không nên thấy E3 rồi xả bớt gas ngay. Nếu nguyên nhân thực tế là quạt dàn nóng hỏng thì xả gas không giải quyết được vấn đề.

Lỗi E4 Daikin VRV 4

E4 liên quan đến tình trạng áp suất thấp bất thường.

Hướng kiểm tra thường gồm:

• Thiếu môi chất

• Hệ thống bị rò gas

• Đường ống tắc

• Van hoạt động không đúng

• Công tắc hoặc cảm biến áp suất có vấn đề

Với VRV, hệ thống đường ống dài và lượng môi chất tương đối lớn nên không nên nạp gas chỉ dựa trên một mã E4.

Cần xác định chính xác hệ thống có thiếu môi chất hay không và nếu thiếu thì điểm rò nằm ở đâu.

Lỗi E7 Daikin VRV 4

E7 là lỗi hệ thống quạt dàn nóng.

Nếu quạt không hoạt động bình thường, dàn nóng không thể thải nhiệt hiệu quả. Hệ thống có thể dừng và sau đó kéo theo thêm lỗi áp suất cao.

Cần kiểm tra:

• Cánh quạt có bị kẹt không

• Mô-tơ có hoạt động không

• Dây và giắc

• Bo điều khiển quạt

Nếu hệ thống có nhiều quạt, cần xác định chính xác quạt nào đang gặp sự cố.

Lỗi F3 Daikin VRV 4

F3 liên quan đến nhiệt độ đường ống xả của máy nén tăng bất thường.

Các nguyên nhân có thể gồm:

• Thiếu môi chất

• Máy nén hoạt động quá tải

• Cảm biến ống xả sai

• Hệ thống lạnh vận hành không đúng điều kiện

Nếu máy chạy một thời gian rồi báo F3, kỹ thuật viên cần kiểm tra cả nhiệt độ thực tế và trị số cảm biến trước khi kết luận.

Bảng mã lỗi inverter Daikin VRV 4

Nhóm L và P tập trung nhiều vào inverter, máy nén và nguồn điện công suất.

Lỗi L5 Daikin VRV 4

L5 là mã lỗi liên quan đến quá dòng ở đầu ra inverter cấp cho máy nén.

Khi gặp L5 cần kiểm tra:

• Máy nén có bị kẹt không

• Cuộn dây có chập hay chạm vỏ không

• Dây UVW có lỏng hoặc cháy không

• Bo inverter có hoạt động đúng không

Nếu mỗi lần máy nén chuẩn bị khởi động là hệ thống báo L5, không nên reset liên tục.

L5 liên quan đến máy nén nhưng chưa đủ để kết luận phải thay block. Phải kiểm tra cả máy nén và inverter.

Lỗi L8 Daikin VRV IV

L8 cũng liên quan đến dòng điện máy nén nhưng thường xuất hiện khi dòng vận hành của máy nén inverter vượt ngưỡng cho phép.

Nếu máy chạy một lúc mới L8, cần quan tâm thêm:

• Tải máy nén

• Điều kiện giải nhiệt

• Điện áp nguồn

• Dòng vận hành thực tế

L5 và L8 gần nhau về khu vực kiểm tra nhưng không nên xem là cùng một lỗi.

Lỗi LC Daikin VRV 4

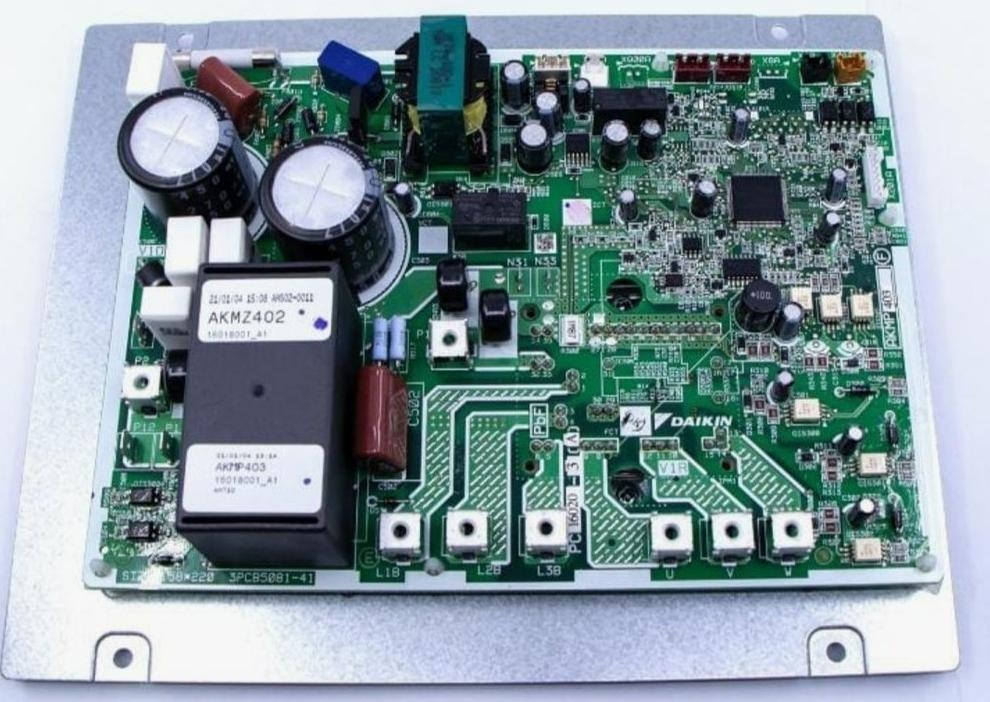

LC là lỗi giao tiếp giữa bo điều khiển chính và bo inverter trong dàn nóng.

Cần kiểm tra:

• Dây kết nối giữa hai bo

• Các giắc cắm

• Nguồn của bo inverter

• PCB chính

• PCB inverter

LC khác với U4. U4 là lỗi giao tiếp giữa dàn lạnh và dàn nóng, còn LC xảy ra trong phần điều khiển của dàn nóng.

Bảng mã lỗi U Daikin VRV 4

Nhóm U rất thường gặp trên VRV vì liên quan đến môi chất, nguồn điện, cấu hình và mạng truyền thông.

Lỗi U0 Daikin VRV 4

U0 thường hướng đến tình trạng thiếu môi chất lạnh hoặc hệ thống môi chất hoạt động bất thường.

Nếu hệ thống đồng thời:

• Làm lạnh yếu

• Chạy lâu

• Nhiều dàn không đạt nhiệt độ

• Từng phải nạp gas

thì nên kiểm tra lượng môi chất và khả năng rò.

Tuy nhiên, không nên nạp thêm gas ngay khi vừa nhìn thấy U0.

Thứ tự hợp lý là:

Xác nhận thiếu môi chất → dò rò → xử lý điểm rò → nạp lại đúng lượng.

Lỗi U1 Daikin VRV IV

U1 thường liên quan đến nguồn điện 3 pha bị ngược pha hoặc mất pha.

Đây là lỗi đặc biệt cần lưu ý ở hệ VRV vì dàn nóng sử dụng nguồn công suất lớn.

Cần kiểm tra:

• Thứ tự pha

• Có mất pha hay không

• Aptomat

• Cầu đấu

• Dây nguồn

Nếu máy vừa lắp đặt đã U1 thì phần điện nguồn nên được kiểm tra đầu tiên.

Lỗi U2 Daikin VRV 4

U2 là lỗi điện áp nguồn bất thường.

Một số trường hợp có thể do:

• Sụt áp

• Mất điện tức thời

• Mất pha

• Đầu dây nguồn bị lỏng

• Nguồn cấp không ổn định

Nếu toàn bộ hệ thống đang chạy rồi cùng lúc dừng và báo U2, nên kiểm tra nguồn điện trước khi nghĩ đến PCB.

Lỗi U4 Daikin VRV 4

U4 là lỗi rất thường gặp và liên quan đến truyền thông giữa dàn nóng và dàn lạnh.

Trên VRV IV, một số model còn có mã phụ đi kèm U4 để giúp thu hẹp nguyên nhân hơn nữa.

Khi gặp U4, nên kiểm tra:

• Dây truyền thông F1/F2

• Đầu dây có lỏng không

• Có dàn nào mất nguồn không

• Dây có đấu sai không

• Hệ thống vừa thay bo hay sửa chữa không

• PCB có giao tiếp bình thường không

Nếu nhiều dàn lạnh đồng loạt U4, đừng kiểm tra từng dàn riêng. Hãy ưu tiên đường truyền chung và dàn nóng.

Lỗi U7 Daikin VRV 4

U7 liên quan đến đường truyền giữa các dàn nóng/module ngoài trời hoặc một số bất thường trên hệ thống truyền thông liên quan.

Lỗi này thường đáng chú ý với VRV có nhiều module dàn nóng ghép với nhau.

Cần kiểm tra:

• Dây truyền thông giữa các module

• Nguồn từng dàn

• Cầu đấu

• Số lượng và cấu hình thiết bị

• PCB dàn nóng

Nếu một module mất nguồn, các module còn lại cũng có thể báo lỗi truyền thông.

Lỗi U9 Daikin VRV 4

U9 khá đặc biệt vì đôi khi nó không có nghĩa chính thiết bị đang hiển thị mã bị hỏng.

U9 có thể xuất hiện khi một thiết bị khác trong cùng hệ thống đang gặp lỗi.

Nếu gặp U9, nên kiểm tra toàn bộ các dàn liên kết xem có thiết bị nào đang lưu một mã lỗi khác hay không.

Đây là ví dụ điển hình cho việc không nên sửa VRV chỉ dựa vào mã đang xuất hiện trên một remote.

Lỗi UA Daikin VRV 4

UA thường liên quan đến cấu hình hoặc sự kết hợp thiết bị không phù hợp.

Có thể gặp khi:

• Số lượng dàn lạnh vượt giới hạn

• Công suất kết nối không phù hợp

• Kết hợp sai loại thiết bị

• Thay bo nhưng cấu hình chưa đúng

Nếu hệ thống mới lắp hoặc vừa thay PCB rồi xuất hiện UA, phần cài đặt và cấu hình nên được kiểm tra trước.

Lỗi UF Daikin VRV 4

UF thường liên quan đến bất thường trong quá trình lắp đặt, truyền thông hoặc test run.

Nếu hệ thống mới thi công đã báo UF, nên kiểm tra:

• Dây truyền thông

• Van chặn

• Đường ống

• Cấu hình thiết bị

• Test run đã hoàn tất chưa

Không nên vội nghi máy nén hoặc bo hỏng nếu hệ thống chưa từng chạy ổn định từ đầu.

Những mã lỗi Daikin VRV 4 thường gặp nhất

Nếu chỉ cần bảng tra nhanh, có thể tham khảo nhóm sau:

Mã chính và mã phụ trên Daikin VRV 4 là gì?

Đây là điểm nên chú ý khi làm việc với VRV IV.

Ngoài mã chính như:

• E3

• U4

• U7

• UA

một số hệ thống còn hiển thị thêm mã phụ.

Ví dụ cùng là E3 nhưng mã phụ có thể giúp phân biệt giữa các tình huống như:

• Công tắc áp suất cao tác động

• Van chặn đóng

• Nạp dư môi chất

Tương tự, U4 có thể có mã phụ để chỉ rõ hơn đường truyền nào đang gặp vấn đề.

Vì vậy, khi gọi kỹ thuật viên, tốt nhất nên ghi lại toàn bộ mã trên màn hình, không chỉ hai ký tự đầu.

Ví dụ:

U4-01 sẽ hữu ích hơn rất nhiều so với chỉ thông báo “máy đang U4”.

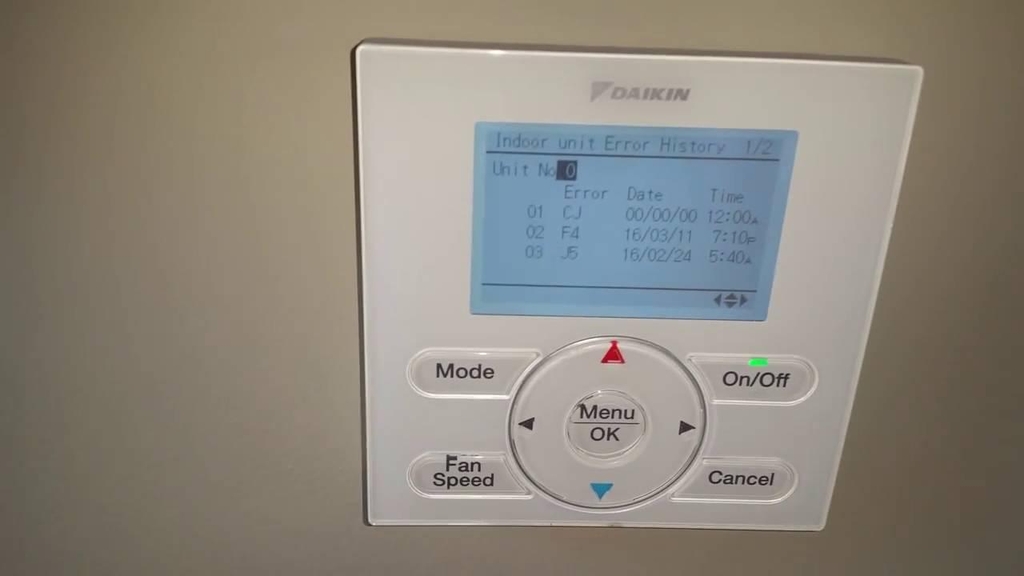

Cách xem mã lỗi trên điều hòa Daikin VRV 4

Phần lớn hệ thống VRV sử dụng điều khiển có dây nên việc xem mã tương đối thuận tiện.

Khi xảy ra lỗi:

1. Quan sát remote của dàn đang ngừng hoạt động.

2. Ghi lại mã chính và mã phụ nếu có.

3. Xác định một dàn hay nhiều dàn cùng lỗi.

4. Ghi lại thời điểm lỗi xuất hiện.

5. Chưa reset ngay nếu chưa lưu thông tin.

Nếu nhiều dàn cùng báo lỗi, hãy kiểm tra xem mã có giống nhau hay không.

Ví dụ:

• 10 dàn cùng U4 → đáng nghi đường truyền hoặc dàn nóng

• Chỉ một dàn A3 → đáng nghi hệ thống nước của riêng dàn đó

Thông tin này giúp xác định lỗi nhanh hơn rất nhiều.

Daikin VRV 4 báo nhiều mã lỗi cùng lúc phải làm sao?

Không nên sửa từng mã theo thứ tự nhìn thấy.

Một lỗi gốc có thể kéo theo nhiều mã khác.

Ví dụ dàn nóng mất nguồn:

Dàn nóng mất điện → dàn lạnh không giao tiếp được → nhiều remote xuất hiện U4.

Nếu chỉ xử lý U4 ở từng dàn lạnh thì sẽ không giải quyết được gì.

Khi nhiều mã cùng xuất hiện, nên ưu tiên:

1. Nguồn điện

2. Mã của dàn nóng

3. Lỗi truyền thông

4. Các mã của từng dàn lạnh

Sau đó xác định lỗi nào là nguyên nhân và lỗi nào chỉ là hậu quả.

Có thể reset lỗi Daikin VRV 4 không?

Có thể thử reset với một số lỗi tạm thời, nhưng nên ghi lại mã trước.

Nếu chỉ do:

• Mất điện thoáng qua

• Nhiễu truyền thông

• Hệ thống vừa khởi động lại

thì lỗi có thể không xuất hiện nữa.

Nhưng reset không thể sửa:

• Đường nước tắc

• Dây F1/F2 đứt

• Máy nén kẹt

• Thiếu gas

• Quạt hỏng

• Bo inverter lỗi

Nếu cùng một mã liên tục quay lại thì cần kiểm tra nguyên nhân.

Tại sao VRV 4 reset xong chạy được một lúc rồi lại lỗi?

Nhiều lỗi chỉ phát sinh khi máy đạt một điều kiện nhất định.

Ví dụ:

A3

Máy phải chạy một lúc để tạo đủ nước ngưng. Nếu đường nước bị tắc, đến khi máng đầy mới báo lỗi.

E3

Hệ thống phải vận hành một thời gian để áp suất tăng đến ngưỡng bảo vệ.

L5/L8

Có thể chỉ xuất hiện khi máy nén bắt đầu chịu tải.

U4

Có thể lúc đầu giao tiếp bình thường nhưng một đầu dây tiếp xúc kém khiến tín hiệu mất sau một thời gian.

Vì vậy, reset xong chạy được chưa có nghĩa là máy đã khỏi lỗi.

Hệ VRV 4 mới lắp đã báo lỗi nên kiểm tra gì?

Nếu hệ thống mới hoàn thiện và chưa từng chạy ổn định, nên kiểm tra phần thi công trước.

Bao gồm:

• Nguồn điện

• Thứ tự pha

• Dây F1/F2

• Địa chỉ và cấu hình

• Van chặn

• Đường ống môi chất

• Lượng gas

• Test run

Các mã như U1, U3, U4, UA, UF đặc biệt đáng chú ý ở giai đoạn này.

Nếu máy mới lắp báo UF thì chưa nên nghĩ ngay bo bị hỏng. Khả năng cài đặt hoặc kết nối chưa hoàn tất thường đáng kiểm tra hơn.

Hệ VRV 4 đang chạy bình thường rồi mới báo lỗi

Với hệ thống đã sử dụng ổn định nhiều năm, cần chú ý những nguyên nhân xuất hiện theo thời gian:

• Dàn trao đổi nhiệt bẩn

• Quạt xuống cấp

• Cảm biến sai trị số

• Dây và đầu nối oxy hóa

• Rò môi chất

• Máy nén xuống cấp

• Bo inverter lão hóa

Lịch sử trước khi lỗi xuất hiện rất hữu ích.

Ví dụ:

Máy lạnh yếu dần rồi U0 thường khiến kỹ thuật viên nghĩ khác với hệ thống đang chạy bình thường, mất điện xong báo U2.

Có thể chỉ dựa vào bảng mã lỗi để sửa VRV 4 không?

Không.

Bảng mã giúp thu hẹp phạm vi cần kiểm tra, nhưng không thay thế quá trình chẩn đoán.

Ví dụ:

U4 không có nghĩa chắc chắn hỏng bo

Có thể chỉ do:

• Dây đứt

• Đầu dây lỏng

• Dàn nóng mất nguồn

L5 không có nghĩa chắc chắn thay máy nén

Còn phải kiểm tra:

• Cuộn dây máy nén

• Dây UVW

• Bo inverter

U0 không đồng nghĩa chỉ cần nạp gas

Nếu hệ thống rò thì phải tìm và sửa điểm rò trước.

Cách sửa theo mã mà không đo kiểm rất dễ dẫn đến thay nhầm linh kiện.

Một số sai lầm thường gặp khi tra mã lỗi VRV 4

Thấy U0 là gọi nạp gas

U0 cần kiểm tra cả độ kín của hệ thống. Nạp gas mà không tìm rò chỉ là giải pháp tạm thời.

Thấy E3 là xả gas

Áp suất cao còn có thể do dàn nóng bẩn hoặc quạt không chạy.

Thấy U4 là thay PCB

Hãy kiểm tra dây truyền thông và nguồn trước.

Thấy L5 là thay block

Inverter hoặc dây máy nén cũng có thể gây L5.

Reset nhiều lần cho đến khi chạy

Nếu lỗi bảo vệ liên tục xuất hiện, việc ép máy chạy không giải quyết nguyên nhân và có thể làm sự cố nặng hơn.

Bảng mã lỗi VRV 4 có dùng cho VRV 3 hoặc VRV X được không?

Các thế hệ VRV của Daikin có khá nhiều mã chung, chẳng hạn:

• A3

• A6

• E3

• E7

• L5

• U0

• U4

Nhưng cách chẩn đoán chi tiết, mã phụ và cấu tạo hệ thống có thể khác.

Vì vậy, bài này phù hợp để tra cứu và khoanh vùng lỗi VRV IV. Khi cần sửa sâu, vẫn nên sử dụng đúng tài liệu của model dàn nóng thực tế.

Khi nào nên gọi kỹ thuật viên kiểm tra VRV 4?

Nên gọi kỹ thuật viên nếu gặp các mã liên quan đến:

• Máy nén

• Inverter

• Áp suất

• Nguồn 3 pha

• Môi chất

• Truyền thông nhiều dàn

Đặc biệt, nên dừng kiểm tra thủ công nếu có:

• Aptomat nhảy

• Mùi khét

• Dây cháy

• Máy nén phát tiếng kêu lớn

• Dàn nóng quá nhiệt

• Nước chảy vào hộp điện

Người vận hành có thể ghi lại mã và trạng thái hệ thống, nhưng không nên tự câu tắt thiết bị bảo vệ để ép máy chạy.

Câu hỏi thường gặp về bảng mã lỗi điều hòa Daikin VRV 4

U4 Daikin VRV 4 là lỗi gì?

U4 liên quan đến truyền thông giữa dàn nóng và dàn lạnh. Nên kiểm tra dây F1/F2, nguồn các dàn và bo điều khiển.

U0 Daikin VRV 4 có phải hết gas không?

U0 liên quan đến tình trạng thiếu môi chất hoặc hệ thống môi chất hoạt động bất thường. Cần kiểm tra rò trước khi nạp bổ sung.

L5 VRV 4 có phải hỏng block không?

Chưa chắc. Ngoài máy nén, cần kiểm tra dây UVW và bo inverter.

A3 Daikin VRV 4 là lỗi gì?

A3 là lỗi hệ thống điều khiển nước xả của dàn lạnh. Đường ống, bơm nước và phao là những phần nên kiểm tra đầu tiên.

U7 Daikin VRV IV là lỗi gì?

U7 liên quan đến truyền thông giữa các dàn nóng hoặc hệ thống truyền thông tương ứng trên cấu hình nhiều module.

UF Daikin VRV 4 là lỗi gì?

UF thường xuất hiện khi quá trình lắp đặt, truyền thông hoặc test run chưa hoàn tất đúng.

U9 Daikin VRV 4 là lỗi gì?

U9 có thể báo rằng một thiết bị khác trong hệ thống đang gặp lỗi. Nên kiểm tra các dàn liên kết để tìm mã lỗi gốc.

Có thể reset lỗi VRV 4 không?

Có thể thử sau khi đã ghi lại mã. Nếu lỗi quay lại thì cần kiểm tra nguyên nhân thực tế thay vì tiếp tục reset.

Mã phụ phía sau U4 hoặc E3 có quan trọng không?

Có. Mã phụ giúp xác định cụ thể hơn trạng thái gây lỗi. Khi báo kỹ thuật nên cung cấp cả mã chính và mã phụ nếu remote hiển thị.

Kết luận

Bảng mã lỗi điều hòa Daikin VRV 4 là công cụ hữu ích để xác định nhanh hệ thống đang gặp vấn đề ở đâu trước khi tiến hành kiểm tra sâu.

Một số mã quan trọng nên nhớ:

• A3: hệ thống thoát nước

• A6: quạt dàn lạnh

• A9: van tiết lưu dàn lạnh

• E3: áp suất cao

• E4: áp suất thấp

• E7: quạt dàn nóng

• F3: nhiệt độ ống xả

• L5: quá dòng inverter

• L8: quá dòng máy nén

• LC: giao tiếp bo inverter

• U0: thiếu môi chất

• U1: mất/ngược pha

• U2: nguồn điện bất thường

• U4: lỗi giao tiếp dàn nóng – dàn lạnh

• U7: giao tiếp giữa các dàn nóng

• U9: lỗi từ thiết bị khác trong hệ thống

• UA: cấu hình không phù hợp

• UF: lỗi cài đặt hoặc test run

Với VRV IV, nếu remote hiển thị thêm mã phụ, nên ghi lại đầy đủ vì thông tin này giúp chẩn đoán chính xác hơn rất nhiều.

Quan trọng nhất, mã lỗi chỉ giúp khoanh vùng chứ chưa phải kết luận linh kiện hỏng. Với những lỗi liên quan đến nguồn điện, máy nén, inverter, môi chất hoặc truyền thông nhiều dàn, cần kết hợp mã lỗi với triệu chứng và kết quả đo thực tế trước khi sửa hoặc thay linh kiện.
