Bảng mã lỗi điều hòa Daikin VRV 3 đầy đủ và cách kiểm tra

Hệ thống Daikin VRV 3 có nhiều dàn lạnh, dàn nóng, bo điều khiển và đường truyền tín hiệu cùng làm việc với nhau. Vì vậy khi xảy ra sự cố, việc kiểm tra bằng cảm tính thường mất rất nhiều thời gian. Bảng mã lỗi điều hòa Daikin VRV 3 sẽ giúp khoanh vùng nhanh vấn đề đang nằm ở dàn lạnh, dàn nóng, máy nén, cảm biến hay hệ thống truyền thông.

Các mã thường gặp trên VRV 3 gồm A3, A6, E3, E4, E7, F3, J3, L5, U0, U2, U4, U7, UF.... Tuy nhiên, một mã lỗi không đồng nghĩa với việc một linh kiện cụ thể chắc chắn đã hỏng. Ví dụ U4 có thể chỉ do dây truyền thông lỏng, trong khi L5 cũng chưa chắc bắt buộc phải thay máy nén.

Bảng dưới đây giúp bạn tra nhanh mã lỗi và biết nên kiểm tra bộ phận nào trước.

Bảng mã lỗi dàn lạnh Daikin VRV 3

Nhóm mã bắt đầu bằng A và C chủ yếu liên quan đến dàn lạnh, quạt, cảm biến, van tiết lưu và hệ thống nước xả.

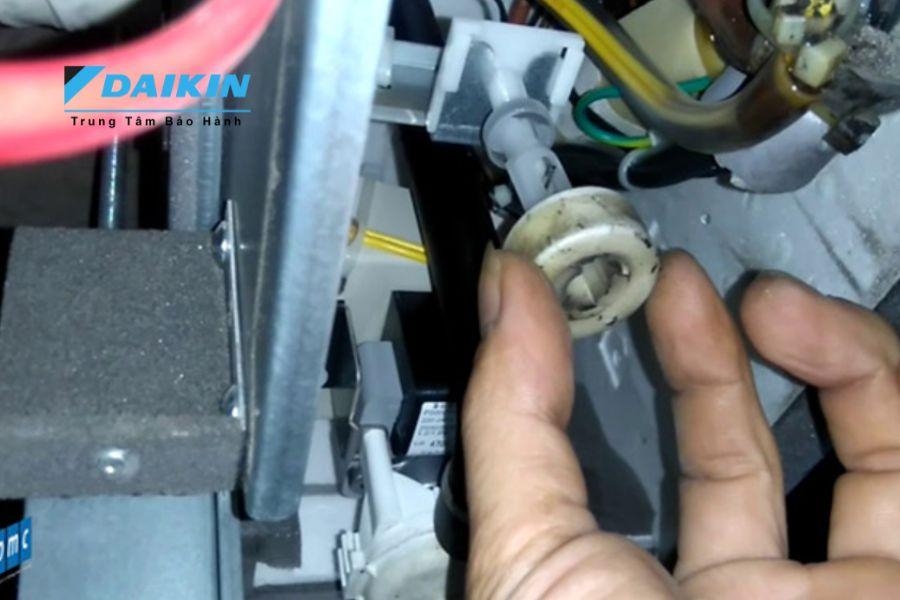

Lỗi A3 trên Daikin VRV 3

A3 liên quan đến hệ thống thoát nước ngưng của dàn lạnh.

Nếu một dàn cassette hoặc nối ống gió báo A3, nên kiểm tra:

• Đường thoát nước có bị tắc không

• Bơm nước có hoạt động không

• Công tắc phao có bị kẹt không

• Giắc bơm và phao có lỏng không

Nếu dàn lạnh vừa báo A3 vừa chảy nước, nên dừng máy và xử lý sớm để tránh nước tràn xuống trần.

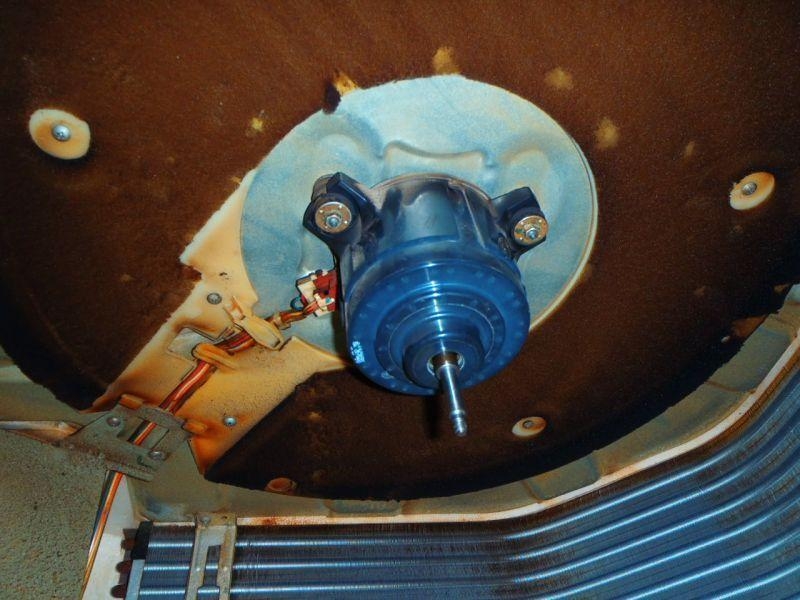

Lỗi A6 trên VRV 3

A6 là lỗi liên quan đến động cơ quạt dàn lạnh.

Nếu quạt không quay hoặc quay bất thường, bo sẽ không nhận được tốc độ đúng và hệ thống có thể báo A6.

Cần kiểm tra:

• Cánh quạt có bị kẹt không

• Mô-tơ còn hoạt động không

• Giắc quạt có chắc không

• Bo dàn lạnh có cấp điều khiển cho quạt không

Không nên thấy A6 là thay mô-tơ ngay vì dây và bo cũng có thể gây lỗi tương tự.

Bảng mã lỗi dàn nóng Daikin VRV 3

Nhóm E, F, H, J tập trung nhiều vào máy nén, áp suất, quạt dàn nóng và cảm biến.

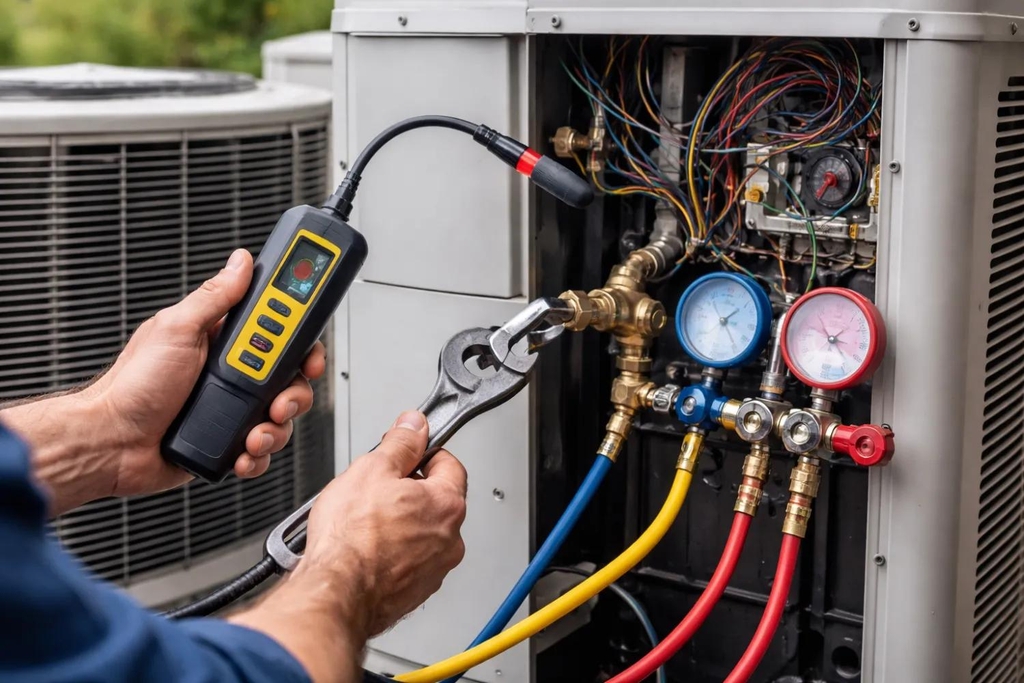

Lỗi E3 Daikin VRV 3

E3 cho biết áp suất cao đang vượt giới hạn cho phép hoặc mạch bảo vệ áp suất cao đã tác động.

Nên kiểm tra:

• Dàn nóng có quá bẩn không

• Quạt dàn nóng có quay đủ tốc độ không

• Không gian giải nhiệt có bị bí không

• Hệ thống có nạp dư gas không

• Van hoặc đường ống có bị tắc không

• Công tắc áp suất cao có hoạt động đúng không

Nếu VRV chạy được một thời gian rồi mới E3, phần giải nhiệt dàn nóng rất đáng kiểm tra.

Lỗi E4 trên hệ thống VRV 3

E4 liên quan đến áp suất thấp.

Các nguyên nhân có thể gồm:

• Thiếu môi chất

• Rò gas

• Đường ống bị tắc

• Van hoạt động không đúng

• Cảm biến hoặc công tắc áp suất bất thường

Không nên thấy E4 rồi nạp gas ngay. Với VRV, lượng môi chất lớn và đường ống dài nên phải xác nhận nguyên nhân trước khi bổ sung.

Lỗi E7 VRV 3

E7 liên quan đến quạt dàn nóng.

Một quạt bị kẹt, mô-tơ lỗi hoặc bo không điều khiển được quạt đều có thể khiến hệ thống báo E7.

Nếu quạt ngoài trời không quay, dàn nóng cũng nhanh chóng mất khả năng giải nhiệt và có thể kéo theo các lỗi áp suất khác.

Bảng mã lỗi inverter và máy nén Daikin VRV 3

Nhóm mã L và P thường cần chú ý hơn vì liên quan đến inverter, máy nén và mạch công suất.

Lỗi L5 Daikin VRV 3

L5 là lỗi quá dòng tức thời inverter.

Những vị trí thường cần kiểm tra gồm:

• Cuộn dây máy nén

• Máy nén có bị kẹt không

• Dây UVW từ inverter tới máy nén

• Giắc và đầu nối

• Bo inverter

Nếu máy vừa khởi động block đã báo L5, không nên reset nhiều lần để ép máy chạy.

L5 có thể do máy nén nhưng cũng có thể do inverter, vì vậy phải đo cả hai trước khi quyết định thay linh kiện.

Lỗi L8 khác L5 như thế nào?

Cả hai đều liên quan đến dòng máy nén inverter nhưng không hoàn toàn giống nhau.

• L5: thường thiên về quá dòng tức thời ở đầu ra inverter

• L8: dòng máy nén vượt mức trong quá trình vận hành

Cả hai đều cần kiểm tra máy nén, dây và inverter nhưng điều kiện phát sinh lỗi có thể khác nhau.

Lỗi LC VRV 3

LC là lỗi truyền tín hiệu giữa bo điều khiển và bo inverter.

Nếu gặp LC, nên kiểm tra:

• Dây kết nối giữa các bo

• Đầu giắc

• Nguồn inverter

• PCB điều khiển

• PCB inverter

Đây là lỗi nội bộ dàn nóng, khác với U4 là lỗi giao tiếp giữa dàn nóng và dàn lạnh.

Bảng mã lỗi U trên điều hòa Daikin VRV 3

Nhóm U rất quan trọng trên hệ thống VRV vì liên quan nhiều đến nguồn điện, môi chất và truyền thông giữa nhiều thiết bị.

Lỗi U0 Daikin VRV 3

U0 thường hướng đến thiếu môi chất hoặc quá trình tuần hoàn môi chất không bình thường.

Với VRV, không nên xử lý U0 đơn giản bằng cách “nạp thêm gas”.

Cần kiểm tra:

• Hệ thống có thực sự thiếu môi chất không

• Có điểm rò không

• Van chặn đã mở hết chưa

• Đường ống có bị tắc không

• Cảm biến liên quan có đọc đúng không

Nếu VRV phải nạp bổ sung gas thường xuyên, gần như cần tìm nguyên nhân thất thoát thay vì coi đó là bảo dưỡng định kỳ.

Lỗi U1 trên VRV 3

U1 thường liên quan đến nguồn 3 pha bị ngược pha hoặc mất pha.

Đây là lỗi cần kiểm tra trước khi máy hoạt động lâu vì dàn nóng VRV phụ thuộc rất nhiều vào nguồn điện đúng tiêu chuẩn.

Cần kiểm tra:

• Thứ tự pha

• Có mất pha không

• Cầu đấu nguồn

• Aptomat

• Dây nguồn

Lỗi U2 VRV 3

U2 là lỗi điện áp nguồn bất thường hoặc mất điện tức thời.

Nếu cả hệ thống đang chạy rồi đồng loạt dừng và báo U2, nên kiểm tra nguồn cấp trước khi nghĩ đến bo.

Nguồn điện thấp, mất pha hoặc đầu dây lỏng đều có thể khiến hệ thống hoạt động không ổn định.

Lỗi U4 Daikin VRV 3

U4 là một trong những mã rất thường gặp trên hệ VRV.

Đây là lỗi truyền tín hiệu giữa dàn lạnh và dàn nóng.

Nên kiểm tra:

• Dây F1/F2 có đứt không

• Đầu dây có lỏng không

• Có đấu sai dây không

• Dàn nóng hoặc dàn lạnh có mất nguồn không

• Địa chỉ hệ thống có đúng không

• PCB hai bên có hoạt động bình thường không

Nếu hệ thống vừa bảo dưỡng hoặc thay bo xong mới U4, hãy kiểm tra phần dây và cấu hình trước.

Lỗi U7 VRV 3

U7 liên quan đến truyền tín hiệu giữa các dàn nóng trong hệ thống có nhiều module ngoài trời.

Nếu một dàn nóng mất giao tiếp với các dàn còn lại, toàn hệ thống có thể bị ảnh hưởng.

Nên kiểm tra:

• Dây truyền thông giữa các module

• Đầu nối

• Nguồn từng dàn nóng

• PCB dàn nóng

Đây là lỗi đặc trưng đáng chú ý trên hệ thống VRV nhiều dàn nóng, khác với các máy split thông thường.

Lỗi UF Daikin VRV 3

UF thường xuất hiện khi hệ thống chưa được cài đặt hoặc chạy kiểm tra đúng, hoặc đường truyền/đường ống có vấn đề.

Nên kiểm tra:

• Đã thực hiện test run chưa

• Dây truyền thông đấu đúng chưa

• Van chặn đã mở chưa

• Cấu hình dàn lạnh – dàn nóng

• PCB liên quan

Nếu hệ thống mới lắp đã UF, phần thi công và commissioning nên được kiểm tra trước.

Những mã lỗi Daikin VRV 3 thường gặp nhất

Nếu chỉ cần tra nhanh, có thể nhớ nhóm sau:

Nhóm này bao phủ phần lớn các hướng kiểm tra quan trọng: nước xả, quạt, áp suất, máy nén, điện và truyền thông.

Cách xem mã lỗi trên hệ thống Daikin VRV 3

VRV thường sử dụng điều khiển có dây nên việc đọc mã lỗi khá thuận tiện.

Khi hệ thống gặp sự cố, màn hình điều khiển có thể:

• Hiển thị biểu tượng lỗi

• Hiển thị mã trực tiếp

• Cho phép vào chế độ kiểm tra để xem mã lưu

Tùy loại remote có dây đang sử dụng, thao tác có thể khác nhau.

Nếu hệ thống sử dụng điều khiển không dây ở một số dàn lạnh, có thể sử dụng chế độ test mã trên remote tương thích.

Điều quan trọng là ghi lại mã trước khi reset nguồn. Một số trạng thái có thể thay đổi sau khi hệ thống khởi động lại.

Có thể kiểm tra VRV 3 chỉ bằng mã lỗi không?

Không nên.

Mã lỗi giúp thu hẹp khu vực cần kiểm tra, nhưng VRV là hệ thống phức tạp nên cùng một mã có thể do nhiều nguyên nhân.

Ví dụ:

U4

Có thể do:

• Dây F1/F2 đứt

• Đầu dây lỏng

• Một dàn mất nguồn

• Sai cấu hình

• PCB lỗi

U0

Có thể do:

• Thiếu gas

• Rò gas

• Tắc đường ống

• Cảm biến bất thường

L5

Có thể do:

• Máy nén kẹt

• Cuộn dây chập

• Dây máy nén lỗi

• Bo inverter hỏng

Vì vậy, mã lỗi là điểm bắt đầu của quá trình chẩn đoán, không phải kết luận cuối cùng.

Có thể reset lỗi Daikin VRV 3 không?

Có thể thử reset trong một số trường hợp, nhưng không nên sử dụng reset như một cách sửa lỗi.

Quy trình cơ bản:

1. Ghi lại mã lỗi

2. Tắt hệ thống

3. Ngắt nguồn nếu cần

4. Chờ một khoảng thời gian phù hợp

5. Cấp nguồn lại

6. Theo dõi

Nếu lỗi chỉ xảy ra do nhiễu hoặc mất điện tức thời, hệ thống có thể trở lại bình thường.

Nhưng nếu lỗi do:

• Dây đứt

• Bơm nước hỏng

• Thiếu gas

• Máy nén kẹt

• Bo inverter lỗi

thì reset sẽ không giải quyết được.

Tại sao VRV 3 reset xong chạy được rồi lại báo lỗi?

Nhiều lỗi chỉ xuất hiện sau khi hệ thống đạt một điều kiện vận hành nhất định.

Ví dụ:

• A3 chỉ xuất hiện khi máng nước dâng cao

• E3 xuất hiện khi áp suất tăng

• L5 xuất hiện khi máy nén bắt đầu chịu tải

• U4 có thể xuất hiện khi đường truyền chập chờn

Do đó, máy chạy lại được 10–30 phút sau reset không đồng nghĩa lỗi đã hết.

Nếu cùng một mã quay lại, cần tìm nguyên nhân thực tế.

VRV 3 báo nhiều mã lỗi cùng lúc phải xử lý thế nào?

Với hệ thống lớn, một sự cố gốc có thể kéo theo nhiều mã khác.

Ví dụ, nếu một dàn nóng mất nguồn:

• Có thể xuất hiện lỗi nguồn

• Sau đó các dàn lạnh báo lỗi giao tiếp

• Bộ điều khiển trung tâm cũng có thể báo mất kết nối

Không nên sửa từng mã độc lập.

Kỹ thuật viên cần xác định mã gốc xuất hiện đầu tiên và xem các mã còn lại có phải hậu quả của lỗi đó hay không.

Đây là điểm khác biệt lớn giữa VRV và điều hòa treo tường đơn lẻ.

Vì sao VRV 3 hay gặp lỗi truyền thông?

VRV sử dụng một mạng truyền thông kết nối:

• Nhiều dàn lạnh

• Một hoặc nhiều dàn nóng

• Remote

• Bộ điều khiển trung tâm

• Thiết bị phụ trợ

Vì vậy, chỉ một vị trí dây F1/F2 bị lỏng hoặc đấu sai cũng có thể ảnh hưởng đến nhiều thiết bị.

Các nguyên nhân thường gặp gồm:

• Dây bị đứt

• Dây đấu nhầm

• Đầu nối lỏng

• Dây bị nhiễu

• Một thiết bị mất nguồn

• Thay PCB nhưng chưa cài đặt lại địa chỉ

Nhóm mã U4, U7, U8, U9, UC và UE đều cần chú ý đến phần truyền thông. Daikin cũng liệt kê U4 là lỗi truyền tín hiệu giữa dàn lạnh và dàn nóng, còn U7 là giao tiếp giữa các dàn nóng.

Máy mới lắp báo lỗi VRV 3 nên kiểm tra gì trước?

Nếu hệ thống mới hoàn thiện mà chưa từng vận hành ổn định, nên ưu tiên kiểm tra phần thi công và commissioning.

Bao gồm:

• Nguồn điện

• Thứ tự pha

• Dây truyền thông

• Địa chỉ hệ thống

• Van chặn

• Lượng môi chất

• Đường ống

• Test run

Những mã như U1, U3, U4, UA, UF đặc biệt đáng lưu ý ở giai đoạn mới lắp.

Không nên vội kết luận PCB hay máy nén hỏng nếu hệ thống chưa từng chạy bình thường.

VRV 3 đang chạy bình thường rồi mới báo lỗi

Nếu hệ thống đã hoạt động nhiều năm, hướng kiểm tra sẽ khác.

Các nguyên nhân có thể liên quan đến:

• Dây và đầu nối xuống cấp

• Cảm biến lão hóa

• Dàn nóng bẩn

• Quạt yếu

• Môi chất bị rò

• Máy nén hoặc inverter xuống cấp

• Bo mạch bị lỗi

Lúc này lịch sử vận hành rất quan trọng.

Ví dụ, nếu gần đây hệ thống lạnh yếu dần rồi báo U0 thì hướng kiểm tra khác với trường hợp vừa mất điện xong báo U2.

Những mã nào có thể tự kiểm tra sơ bộ?

Người dùng hoặc nhân viên vận hành có thể kiểm tra:

• Aptomat

• Nguồn điện

• Dàn nóng có bị chắn gió không

• Lưới lọc có quá bẩn không

• Dàn lạnh có chảy nước không

• Ghi lại mã lỗi trên remote

Nếu một dàn báo A3 và đang chảy nước, có thể tắt riêng dàn đó trong khi chờ kỹ thuật.

Tuy nhiên, không nên tự mở bo hoặc can thiệp hệ thống gas.

Những mã VRV 3 nên gọi kỹ thuật viên ngay?

Nên kiểm tra chuyên môn sớm nếu gặp:

• E3, E4: áp suất

• E5, E6: máy nén

• F3: nhiệt độ ống xả

• L1, L5, L8, L9: inverter/máy nén

• U0: môi chất

• U1, U2: nguồn điện

• U4, U7: truyền thông

• UF: cấu hình hệ thống

Đặc biệt nếu lỗi đi kèm:

• Mùi khét

• Aptomat nhảy

• Máy nén kêu lớn

• Dàn nóng quá nóng

• Nước chảy vào hộp điện

thì nên dừng hệ thống liên quan trước khi kiểm tra tiếp.

Một số sai lầm khi tra bảng mã lỗi Daikin VRV 3

Thấy U0 là nạp gas

U0 có thể liên quan đến thiếu môi chất nhưng phải kiểm tra rò và đường ống trước.

Thấy L5 là thay máy nén

L5 còn có thể do inverter hoặc dây UVW.

Thấy U4 là thay bo

Dây F1/F2 hoặc nguồn điện cũng là nguyên nhân rất phổ biến.

Thấy E3 là xả bớt gas

Áp suất cao còn có thể do quạt hoặc dàn nóng giải nhiệt kém.

Reset liên tục để máy chạy

Nếu lỗi quay lại thì nguyên nhân vẫn còn. Reset nhiều lần chỉ làm chậm quá trình chẩn đoán.

Bảng mã lỗi VRV 3 có dùng cho VRV 4, VRV 5 không?

Có nhiều mã chung giữa các thế hệ VRV, đặc biệt các nhóm:

• A

• E

• J

• L

• U

Tuy nhiên, không nên coi bảng mã VRV 3 là tài liệu chẩn đoán tuyệt đối cho mọi thế hệ.

Các hệ VRV đời mới có thể:

• Thêm mã mới

• Thay đổi logic bảo vệ

• Có thêm cảm biến

• Có cấu trúc inverter khác

Khi sửa sâu vẫn cần kiểm tra đúng model dàn nóng và tài liệu kỹ thuật tương ứng.

Cách tra mã lỗi VRV 3 chính xác hơn

Khi báo kỹ thuật, nên chuẩn bị ít nhất:

1. Mã lỗi: ví dụ U4

2. Model dàn nóng: ví dụ dòng RXYQ

3. Dàn nào đang lỗi: một dàn hay toàn hệ thống

4. Triệu chứng: không lạnh, tự tắt, mất giao tiếp...

5. Thời điểm xuất hiện: sau mất điện, sau bảo dưỡng hay tự nhiên

Ví dụ:

“VRV 3 báo U4 sau khi bảo dưỡng, 5 dàn lạnh cùng mất kết nối với dàn nóng.”

Thông tin này hữu ích hơn rất nhiều so với chỉ báo “VRV đang lỗi U4”.

Câu hỏi thường gặp về bảng mã lỗi Daikin VRV 3

U4 trên Daikin VRV 3 là lỗi gì?

U4 là lỗi truyền tín hiệu giữa dàn lạnh và dàn nóng. Nên kiểm tra dây F1/F2, nguồn các dàn, đầu nối và sau đó mới đến PCB.

U0 VRV 3 có phải hết gas không?

U0 hướng đến tình trạng thiếu môi chất hoặc hệ thống môi chất bất thường. Không nên chỉ nạp gas mà cần kiểm tra rò rỉ và đường ống.

A3 VRV 3 là lỗi gì?

A3 liên quan đến hệ thống thoát nước dàn lạnh. Nên kiểm tra đường xả, bơm nước và phao.

L5 VRV 3 có phải hỏng block không?

Chưa chắc. L5 liên quan đến quá dòng inverter nên cần kiểm tra cả máy nén, dây kết nối và PCB inverter.

U7 Daikin VRV 3 là lỗi gì?

U7 liên quan đến truyền tín hiệu giữa các dàn nóng trong hệ thống nhiều module. Nên kiểm tra dây truyền thông và PCB từng dàn.

UF VRV 3 là lỗi gì?

UF thường liên quan đến hệ thống chưa được thiết lập đúng, chưa test run hoặc đường truyền/van chặn có vấn đề.

Có thể reset lỗi VRV 3 không?

Có thể thử sau khi đã ghi lại mã. Nếu mã xuất hiện trở lại thì cần kiểm tra nguyên nhân thay vì tiếp tục reset.

Một dàn lạnh lỗi có làm cả hệ thống VRV dừng không?

Tùy mã lỗi và cấu hình. Một số lỗi chỉ ảnh hưởng một dàn lạnh, nhưng lỗi nguồn, giao tiếp hoặc dàn nóng có thể ảnh hưởng nhiều dàn cùng lúc.

Kết luận

Bảng mã lỗi điều hòa Daikin VRV 3 giúp khoanh vùng sự cố nhanh hơn trong một hệ thống vốn có rất nhiều thiết bị kết nối với nhau.

Có thể nhớ nhanh một số mã phổ biến:

• A3: hệ thống thoát nước

• A6: quạt dàn lạnh

• E3: áp suất cao

• E4: áp suất thấp

• E7: quạt dàn nóng

• J3: cảm biến nhiệt ống xả

• L5: quá dòng inverter

• U0: thiếu môi chất

• U1: ngược/mất pha

• U2: nguồn điện bất thường

• U4: mất giao tiếp dàn lạnh – dàn nóng

• U7: mất giao tiếp giữa các dàn nóng

• UF: hệ thống chưa cài đặt đúng

Tuy nhiên, với VRV 3, mã lỗi chỉ giúp xác định khu vực cần kiểm tra chứ chưa đủ để kết luận linh kiện nào hỏng. Cách xử lý đúng vẫn là kết hợp mã lỗi với triệu chứng, model máy và kết quả đo thực tế.

Đặc biệt với các lỗi liên quan đến máy nén, inverter, môi chất, nguồn 3 pha và hệ thống truyền thông, nên xác định rõ nguyên nhân trước khi thay linh kiện hoặc nạp gas để tránh sửa sai và phát sinh chi phí không cần thiết.
