Điều hòa trung tâm Daikin VRV A RXQ50AMYM 50HP là tổ hợp dàn nóng công suất lớn thuộc hệ VRV A 1 chiều làm lạnh, được cấu thành từ RXQ14AYM + RXQ18AYM + RXQ18AYM. Tổng công suất làm lạnh đạt 140,0 kW – tương đương khoảng 478.000 BTU/h, phù hợp với những công trình có tải lạnh lớn, nhiều phòng và yêu cầu điều khiển từng khu vực độc lập.

RXQ50AMYM sử dụng cấu hình 3 module dàn nóng, giúp chia nhỏ thiết bị thay vì tập trung toàn bộ công suất 50HP vào một khối nguyên chiếc. Đây là ưu điểm đáng kể trong quá trình vận chuyển, cẩu lắp, phân bổ tải trọng và bố trí thiết bị tại tầng mái hoặc khu M&E.

Hệ thống sử dụng máy nén Scroll kết hợp điều khiển biến tần, cho phép điều chỉnh công suất trong phạm vi 3–100%. Nhờ đó, dàn nóng có thể thay đổi mức vận hành theo tải thực tế thay vì luôn duy trì toàn bộ công suất 140 kW.

RXQ50AMYM hỗ trợ kết nối tối đa 64 dàn lạnh VRV, phù hợp với văn phòng lớn, khách sạn, trung tâm hội nghị, showroom, nhà hàng, trung tâm đào tạo và nhiều công trình thương mại quy mô lớn.

Thông số kỹ thuật Daikin VRV A RXQ50AMYM 50HP

Thông số	Daikin RXQ50AMYM
Model	RXQ50AMYM
Dòng sản phẩm	Daikin VRV A
Loại	1 chiều làm lạnh
Công suất	50HP
Kiểu dàn nóng	Tổ hợp 3 module
Cấu hình	RXQ14AYM + RXQ18AYM + RXQ18AYM
Công suất làm lạnh	140,0 kW / 478.000 BTU/h
Điện tiêu thụ	41,3 kW
Điều chỉnh công suất	3 – 100%
Nguồn điện	3 pha, 4 dây, 380–415V/380V, 50/60Hz
Máy nén	Xoắn ốc Scroll dạng kín
Công suất động cơ máy nén	(6,4 × 1) + (4,0 × 1) + (4,0 × 1) + (4,0 × 1) + (4,0 × 1) kW
Lưu lượng gió	257 + 257 + 257 m³/phút
Kích thước	(1.657 × 1.240 × 765) × 3 mm
Trọng lượng	215 + 260 + 260 kg
Độ ồn	65 dBA
Giới hạn hoạt động làm lạnh	10°C đến 49°C DB
Môi chất lạnh	R410A
Lượng môi chất nạp sẵn	7,4 + 8,4 + 8,4 kg
Ống lỏng / ống hơi	Ø19,1 mm / Ø41,3 mm
Số dàn lạnh kết nối	Tối đa 64 dàn lạnh VRV
Loại dàn lạnh kết nối	Dàn lạnh VRV
Xuất xứ	Thái Lan

RXQ50AMYM là tổ hợp 3 dàn nóng 14HP + 18HP + 18HP

RXQ50AMYM không phải một dàn nóng nguyên khối 50HP.

Cấu hình thực tế gồm:

• RXQ14AYM – 14HP

• RXQ18AYM – 18HP

• RXQ18AYM – 18HP

Tổng cộng:

14HP + 18HP + 18HP = 50HP

Việc chia hệ thống thành ba module giúp một tổ hợp công suất rất lớn trở nên linh hoạt hơn khi triển khai ngoài công trường.

Nhà thầu có thể:

• Vận chuyển từng dàn riêng.

• Cẩu từng module lên tầng mái.

• Phân bổ tải trọng thành ba điểm.

• Bố trí thiết bị theo hình dạng khu kỹ thuật.

• Thiết kế giá đỡ theo từng module.

• Dễ tiếp cận từng dàn khi bảo trì.

Đây là lợi thế thực tế rất đáng chú ý với các công trình cải tạo hoặc tòa nhà có lối vận chuyển thiết bị hạn chế.

Công suất lạnh 140 kW cho công trình quy mô lớn

RXQ50AMYM có tổng công suất lạnh:

140,0 kW / 478.000 BTU/h

Mức công suất này phù hợp để cân nhắc cho:

• Văn phòng nhiều tầng.

• Khách sạn.

• Trung tâm hội nghị.

• Nhà hàng quy mô lớn.

• Showroom.

• Trung tâm đào tạo.

• Trung tâm dịch vụ.

• Phòng khám lớn.

• Tòa nhà thương mại.

Tuy nhiên, không nên quy đổi 50HP thành một diện tích cố định rồi áp dụng cho mọi công trình.

Tải lạnh thực tế còn phụ thuộc vào:

• Hướng công trình.

• Diện tích kính.

• Loại kính.

• Khả năng che nắng.

• Chiều cao trần.

• Số lượng người.

• Thiết bị điện.

• Hệ thống chiếu sáng.

• Lượng khí tươi.

• Công năng từng khu vực.

• Thời gian sử dụng.

• Tỷ lệ hoạt động đồng thời.

Ví dụ, một trung tâm hội nghị có mật độ người cao có thể cần tải lạnh lớn hơn đáng kể so với văn phòng cùng diện tích.

Vì vậy, RXQ50AMYM nên được lựa chọn sau khi đã tính tải lạnh chi tiết cho từng khu vực.

VRV A 1 chiều phù hợp công trình chỉ cần làm lạnh

RXQ50AMYM thuộc dòng Daikin VRV A 1 chiều.

Hệ thống tập trung vào chức năng:

Làm lạnh.

Model phù hợp với những dự án:

• Không cần sưởi vào mùa đông.

• Chủ yếu vận hành điều hòa lạnh.

• Có nhiều phòng cần điều khiển riêng.

• Muốn tập trung hệ thống dàn nóng tại khu kỹ thuật.

• Cần hệ VRV công suất lớn.

Nếu công trình cần cả làm lạnh và sưởi, nên cân nhắc dòng Daikin VRV H tương ứng.

Việc xác định nhu cầu 1 chiều hay 2 chiều ngay từ giai đoạn thiết kế giúp tránh chọn sai hệ sản phẩm.

Điện tiêu thụ danh định khoảng 41,3 kW

RXQ50AMYM có điện tiêu thụ danh định khoảng:

41,3 kW

Đây là giá trị trong điều kiện danh định, không có nghĩa hệ thống luôn tiêu thụ cố định ở mức này.

Điện năng thực tế thay đổi theo:

• Số dàn lạnh đang hoạt động.

• Tải nhiệt từng khu vực.

• Nhiệt độ ngoài trời.

• Nhiệt độ cài đặt.

• Mức tải máy nén.

• Điều kiện giải nhiệt.

• Tình trạng vệ sinh thiết bị.

Một hệ thống thiết kế cho hàng chục phòng có thể chỉ vận hành một phần số dàn lạnh tại một thời điểm.

Khi tổng tải giảm, RXQ50AMYM có thể giảm công suất tương ứng.

Điều chỉnh công suất từ 3% đến 100%

RXQ50AMYM hỗ trợ phạm vi điều chỉnh công suất:

3–100%

Đây là thông số rất đáng chú ý với một hệ thống công suất tới 50HP.

Trong thực tế, tải lạnh của một tòa nhà thay đổi liên tục.

Tại khách sạn:

• Một số phòng không có khách.

• Nhà hàng tăng tải vào giờ cao điểm.

• Phòng hội nghị chỉ hoạt động khi có sự kiện.

• Khu sảnh hoạt động gần như liên tục.

Tại văn phòng:

• Phòng họp sử dụng theo lịch.

• Một số tầng giảm tải vào cuối ngày.

• Khu tiếp khách hoạt động riêng.

• Phòng chức năng có thời gian sử dụng khác nhau.

Khả năng điều chỉnh rộng giúp hệ thống không phải luôn vận hành đủ công suất 140 kW trong mọi thời điểm.

Hệ thống nhiều máy nén Scroll

RXQ50AMYM sử dụng máy nén xoắn ốc Scroll dạng kín.

Cấu hình công suất động cơ máy nén gồm:

(6,4 × 1) + (4,0 × 1) + (4,0 × 1) + (4,0 × 1) + (4,0 × 1) kW

Các máy nén được phân bổ trên ba module dàn nóng.

Cấu hình này phù hợp với hệ VRV nhờ:

• Có khả năng thay đổi tải.

• Phối hợp tốt với biến tần.

• Hạn chế bật/tắt toàn hệ thống liên tục.

• Phù hợp hệ thống nhiều dàn lạnh.

• Thích ứng tốt hơn khi số khu vực hoạt động thay đổi.

Khi tổng nhu cầu làm lạnh giảm, hệ thống có thể điều chỉnh công suất thay vì duy trì trạng thái đầy tải.

Công nghệ VRV phân phối môi chất theo nhu cầu

VRV là viết tắt của Variable Refrigerant Volume.

Công nghệ này giúp điều chỉnh lượng môi chất lạnh dựa trên nhu cầu thực tế của các khu vực.

Ví dụ cùng một thời điểm:

• Hội trường đông người cần tải lớn.

• Phòng làm việc nhỏ có tải thấp.

• Phòng gần đạt nhiệt độ cài đặt giảm nhu cầu.

• Phòng trống có thể tắt.

Nhờ đó, một hệ thống công suất tới 140 kW vẫn có thể phục vụ nhiều phòng với điều kiện vận hành khác nhau.

VRT điều chỉnh nhiệt độ môi chất theo tải

Daikin VRV A ứng dụng công nghệ VRT – Variable Refrigerant Temperature.

VRT giúp điều chỉnh nhiệt độ môi chất lạnh theo tổng tải.

Khi tải cao:

• Hệ thống ưu tiên khả năng làm lạnh.

Khi tải thấp:

• Điều kiện môi chất có thể được điều chỉnh để tránh máy nén vận hành mạnh hơn cần thiết.

Điều này hỗ trợ:

• Duy trì nhiệt độ ổn định hơn.

• Hạn chế cảm giác quá lạnh.

• Giảm tải cho máy nén.

• Tăng sự thoải mái.

• Phù hợp với tải thay đổi trong ngày.

Phối hợp VAV trong những cấu hình phù hợp

Trong các cấu hình dàn lạnh và điều khiển tương thích, VRT có thể phối hợp với VAV – Variable Air Volume.

VAV điều chỉnh lượng gió cấp theo tải trong phòng.

Khi phòng cần làm lạnh nhanh:

• Lưu lượng gió có thể tăng.

Khi nhiệt độ gần đạt mức cài đặt:

• Lưu lượng gió có thể giảm.

Sự phối hợp giữa:

• Máy nén.

• Nhiệt độ môi chất.

• Lưu lượng gió.

giúp hệ thống kiểm soát điều kiện trong phòng linh hoạt hơn.

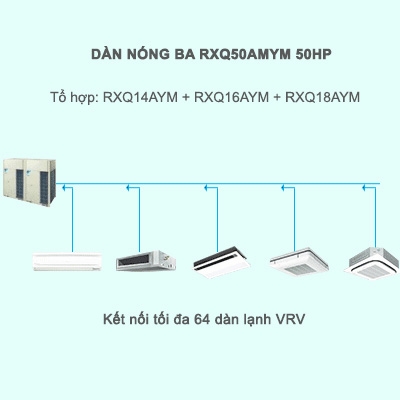

Kết nối tối đa 64 dàn lạnh VRV

RXQ50AMYM hỗ trợ kết nối tối đa:

64 dàn lạnh VRV

Đây là số lượng lớn, phù hợp với công trình có nhiều phòng.

Có thể sử dụng nhiều loại dàn lạnh VRV khác nhau như:

• Cassette âm trần.

• Giấu trần nối ống gió.

• Treo tường VRV.

• Áp trần.

• Đặt sàn.

• Các model VRV tương thích khác.

Không bắt buộc toàn bộ công trình phải sử dụng cùng một loại dàn lạnh.

Ví dụ:

• Sảnh dùng cassette.

• Phòng hội nghị dùng nối ống gió.

• Phòng VIP sử dụng dàn giấu trần.

• Văn phòng dùng cassette.

• Không gian nhỏ lựa chọn dàn lạnh phù hợp hơn.

Điều này giúp hệ thống điều hòa dễ phối hợp với kiến trúc và nội thất.

50HP nhưng số dàn lạnh tối đa vẫn là 64

Một điểm cần lưu ý khi bước lên nhóm công suất lớn là số dàn lạnh tối đa không tăng mãi theo HP.

RXQ50AMYM vẫn giới hạn ở:

64 dàn lạnh VRV

Do đó, việc tăng từ 48HP lên 50HP chủ yếu nhằm:

• Tăng tổng công suất lạnh.

• Phục vụ tải cao hơn.

Chứ không phải tăng số lượng dàn lạnh vượt quá 64.

Nếu dự án cần nhiều hơn 64 khu vực độc lập, kỹ sư nên xem xét cách chia hệ thống thành nhiều cụm VRV riêng thay vì cố gộp vào một tổ hợp duy nhất.

Điều khiển độc lập từng phòng

Dù nhiều dàn lạnh cùng kết nối vào RXQ50AMYM, từng khu vực vẫn có thể vận hành độc lập.

Người dùng có thể:

• Bật/tắt từng phòng.

• Cài nhiệt độ riêng.

• Tắt khu vực không sử dụng.

• Quản lý theo tầng.

• Phân nhóm dàn lạnh.

• Thiết lập lịch vận hành.

Đây là lợi thế quan trọng với:

• Khách sạn.

• Văn phòng.

• Trung tâm hội nghị.

• Trung tâm đào tạo.

Các khu vực có thể hoạt động theo lịch riêng nhưng vẫn dùng chung hệ thống dàn nóng.

Lưu lượng gió 257 + 257 + 257 m³/phút

Ba module của RXQ50AMYM có lưu lượng gió:

257 + 257 + 257 m³/phút

Việc ba module có lưu lượng gió tương đồng giúp khu dàn nóng dễ tổ chức hơn.

Tuy nhiên, tổng lượng nhiệt thải vẫn rất lớn.

Khu vực lắp đặt cần đảm bảo:

• Miệng hút thông thoáng.

• Miệng thổi không bị chắn.

• Không để khí nóng quay lại vùng hút.

• Khoảng cách giữa các module phù hợp.

• Có lối tiếp cận bảo trì.

Khi nhiều tổ hợp VRV đặt trên cùng tầng mái, cần đặc biệt tránh hiện tượng khí nóng từ dàn này bị dàn khác hút lại.

Ba module cùng kích thước giúp dễ quy hoạch khu dàn nóng

Cả ba module RXQ50AMYM đều có kích thước:

1.657 × 1.240 × 765 mm

Tổng cấu hình:

(1.657 × 1.240 × 765) × 3

Điều này tạo thuận lợi khi quy hoạch tầng mái.

Có thể:

• Bố trí ba dàn thành hàng.

• Thiết kế khung đỡ đồng đều.

• Giữ khoảng bảo trì tương tự.

• Tổ chức hướng thổi thống nhất.

• Tạo khu kỹ thuật gọn hơn.

Tuy nhiên, diện tích lắp đặt thực tế vẫn phải tính thêm khoảng hở kỹ thuật và lối bảo dưỡng.

Tổng trọng lượng khoảng 735 kg

Theo bảng kỹ thuật chi tiết, trọng lượng từng module gồm:

• RXQ14AYM: 215 kg

• RXQ18AYM: 260 kg

• RXQ18AYM: 260 kg

Tổng cộng:

215 + 260 + 260 = khoảng 735 kg

Đây là tổng trọng lượng lớn.

Việc chia thành ba module giúp:

• Cẩu từng dàn riêng.

• Chia tải cho mỗi lần nâng.

• Phân bổ tải trọng lên nhiều điểm.

• Linh hoạt thiết kế giá đỡ.

• Dễ vận chuyển hơn một khối lớn.

Tuy nhiên, kết cấu tầng mái hoặc khung thép phải được kiểm tra theo tải trọng thực tế.

Độ ồn danh định khoảng 65 dBA

RXQ50AMYM có độ ồn danh định:

65 dBA

Đây là thông số cần được xem xét khi dàn nóng được bố trí gần:

• Phòng khách sạn.

• Văn phòng.

• Nhà dân.

• Khu nghỉ ngơi.

• Ranh giới công trình.

Khi thiết kế cần chú ý:

• Khoảng cách.

• Hướng thổi.

• Đế chống rung.

• Tường phản xạ âm.

• Khả năng truyền rung qua kết cấu.

Bố trí vị trí dàn nóng đúng ngay từ đầu thường hiệu quả hơn việc xử lý tiếng ồn sau khi hệ thống đã vận hành.

Hoạt động làm lạnh từ 10°C đến 49°C DB

RXQ50AMYM có giới hạn vận hành làm lạnh:

10°C đến 49°C DB

Dải hoạt động này phù hợp với điều kiện ngoài trời nóng.

Tuy nhiên, nhiệt độ tại tầng mái có thể cao hơn môi trường xung quanh do:

• Nắng trực tiếp.

• Nhiệt bức xạ từ bê tông.

• Khí nóng từ dàn bên cạnh.

• Khu kỹ thuật thiếu thông thoáng.

Vì vậy, khả năng hoạt động ở nhiệt độ cao không thay thế cho yêu cầu thiết kế khu dàn nóng đúng kỹ thuật.

Sử dụng môi chất lạnh R410A

RXQ50AMYM sử dụng môi chất lạnh:

R410A

Lượng môi chất nạp sẵn theo từng module gồm:

• RXQ14AYM: 7,4 kg

• RXQ18AYM: 8,4 kg

• RXQ18AYM: 8,4 kg

Tổng lượng nạp sẵn:

7,4 + 8,4 + 8,4 kg

Đây chưa phải tổng lượng môi chất cuối cùng của toàn hệ thống.

Lượng gas bổ sung còn phụ thuộc vào:

• Tổng chiều dài đường ống.

• Đường kính từng đoạn.

• Số lượng dàn lạnh.

• Số bộ chia.

• Sơ đồ mạng ống.

Do đó, lượng môi chất phải được tính theo bản vẽ thi công thực tế.

Đường ống chính Ø19,1 / Ø41,3 mm

Kết nối đường ống chính của RXQ50AMYM gồm:

• Ống lỏng: Ø19,1 mm

• Ống hơi: Ø41,3 mm

Đây là kích thước kết nối tại tổ hợp dàn nóng.

Trong hệ VRV, đường kính từng đoạn phía sau bộ chia sẽ thay đổi tùy theo:

• Tổng công suất phía sau nhánh.

• Số dàn lạnh.

• Chiều dài đường ống.

• Vị trí chia nhánh.

Vì vậy, không nên áp dụng Ø19,1/Ø41,3 mm cho toàn bộ mạng ống.

Cấu hình 3 module phù hợp với công trình khó vận chuyển

RXQ50AMYM có tổng trọng lượng khoảng 735 kg.

Nếu toàn bộ khối lượng này nằm trong một thiết bị duy nhất thì quá trình vận chuyển sẽ khó khăn hơn rất nhiều.

Việc chia thành ba module giúp:

• Vận chuyển từng dàn.

• Cẩu từng thiết bị.

• Giảm tải cho mỗi lần nâng.

• Phân bố trọng lượng lên nhiều điểm.

• Linh hoạt sắp xếp theo mặt bằng.

Điều này đặc biệt hữu ích với:

• Công trình cải tạo.

• Khách sạn đang vận hành.

• Tòa nhà có thang hàng nhỏ.

• Dự án có tầng mái khó tiếp cận.

Giảm số lượng dàn nóng so với hệ cục bộ

Một công trình có hàng chục phòng nếu sử dụng điều hòa cục bộ có thể cần rất nhiều dàn nóng.

Điều này dễ gây:

• Mất thẩm mỹ.

• Chiếm ban công.

• Đường ống phân tán.

• Nhiều điểm bảo dưỡng.

• Khí nóng thải ra nhiều khu vực.

RXQ50AMYM giúp tập trung tới 64 dàn lạnh vào tổ hợp ba dàn nóng tại khu M&E.

Nhờ đó:

• Mặt tiền gọn hơn.

• Thiết bị tập trung hơn.

• Dễ tổ chức bảo trì.

• Thuận tiện quản lý hệ thống.

• Dễ phối hợp với kiến trúc.

RXQ50AMYM phù hợp với văn phòng lớn

Văn phòng quy mô lớn thường gồm:

• Khu làm việc mở.

• Phòng họp.

• Phòng lãnh đạo.

• Khu đào tạo.

• Khu tiếp khách.

• Các phòng chức năng.

Mỗi khu vực có thời gian sử dụng và tải nhiệt khác nhau.

VRV cho phép các dàn lạnh hoạt động độc lập trong khi tổ hợp RXQ50AMYM điều chỉnh theo tổng tải thực tế.

Phù hợp với khách sạn

Khách sạn có tải lạnh biến đổi theo:

• Tỷ lệ phòng có khách.

• Thời gian khách sử dụng phòng.

• Hoạt động nhà hàng.

• Hoạt động hội nghị.

• Khu vực sảnh.

Mỗi phòng có thể:

• Bật/tắt riêng.

• Cài nhiệt độ riêng.

• Tắt khi phòng không sử dụng.

Trong khi các khu vực công cộng có lịch vận hành riêng.

Khả năng kết nối tới 64 dàn lạnh giúp RXQ50AMYM phù hợp với nhiều dự án khách sạn quy mô lớn nếu chỉ cần làm lạnh.

Phù hợp trung tâm hội nghị và đào tạo

Trung tâm hội nghị có đặc điểm tải lạnh thay đổi mạnh.

Ví dụ:

• Hội trường lớn sử dụng buổi sáng.

• Phòng họp nhỏ sử dụng buổi chiều.

• Một số phòng không có sự kiện.

• Sảnh hoạt động cả ngày.

Hệ VRV cho phép từng khu vực bật/tắt riêng, phù hợp với mô hình tải không đồng thời.

Phù hợp showroom, nhà hàng và trung tâm dịch vụ

Showroom thường có:

• Mặt kính lớn.

• Nhiều đèn chiếu sáng.

• Lượng khách thay đổi.

• Nhiều khu chức năng.

Nhà hàng có thể chia:

• Sảnh chính.

• Phòng VIP.

• Phòng tiệc.

• Khu sự kiện.

Mỗi khu vực có thể sử dụng kiểu dàn lạnh riêng nhưng vẫn kết nối chung với RXQ50AMYM.

RXQ50AMYM khác gì RXQ48AMYM?

RXQ48AMYM và RXQ50AMYM đều là Daikin VRV A 1 chiều tổ hợp 3 module, nhưng cấu hình và công suất có sự khác biệt.

Daikin RXQ48AMYM

• Công suất: 48HP

• Cấu hình: RXQ14AYM + RXQ16AYM + RXQ18AYM

• Công suất lạnh: 135,0 kW / 461.000 BTU/h

• Điện tiêu thụ: 38,9 kW

• Điều chỉnh công suất: 3–100%

• Kết nối tối đa: 64 dàn lạnh VRV

• Trọng lượng: khoảng 735 kg

Daikin RXQ50AMYM

• Công suất: 50HP

• Cấu hình: RXQ14AYM + RXQ18AYM + RXQ18AYM

• Công suất lạnh: 140,0 kW / 478.000 BTU/h

• Điện tiêu thụ: 41,3 kW

• Điều chỉnh công suất: 3–100%

• Kết nối tối đa: 64 dàn lạnh VRV

• Trọng lượng: khoảng 735 kg

RXQ50AMYM tăng thêm khoảng:

5 kW công suất lạnh

so với RXQ48AMYM.

Số dàn lạnh tối đa vẫn giữ nguyên ở 64.

Vì vậy, việc tăng từ 48HP lên 50HP chủ yếu dành cho những dự án cần thêm công suất lạnh chứ không phải cần kết nối thêm dàn lạnh.

Điểm thú vị khi tăng từ 48HP lên 50HP

RXQ48AMYM sử dụng:

14HP + 16HP + 18HP

RXQ50AMYM sử dụng:

14HP + 18HP + 18HP

Tức module 16HP được thay bằng một module 18HP.

Điều này khiến:

• Công suất lạnh tăng 5 kW.

• Điện tiêu thụ tăng.

• Lượng môi chất nạp sẵn tăng.

• Tổng trọng lượng chính gần như không thay đổi.

• Số dàn lạnh tối đa vẫn là 64.

Vì vậy, nếu mặt bằng và tải trọng đã phù hợp với RXQ48AMYM, việc nâng lên RXQ50AMYM về không gian dàn nóng không tạo ra thay đổi quá lớn, nhưng tải lạnh và nguồn điện vẫn phải được kiểm tra lại.

Khi nào nên chọn RXQ50AMYM thay vì RXQ48AMYM?

RXQ50AMYM phù hợp hơn khi:

• Tổng tải lạnh vượt khoảng 135 kW.

• Công trình cần công suất gần 140 kW.

• Số dàn lạnh vẫn nằm trong giới hạn 64.

• Nguồn điện đáp ứng.

• Khu dàn nóng đủ diện tích cho ba module.

• Hệ thống đường ống được thiết kế phù hợp.

RXQ48AMYM có thể hợp lý hơn khi:

• Tải lạnh chưa vượt 135 kW.

• Không cần thêm khoảng 5 kW công suất.

• Muốn giảm một phần điện tiêu thụ danh định.

Không nên tăng lên 50HP chỉ vì muốn chọn model lớn hơn.

RXQ50AMYM khác gì Daikin VRV H 50HP?

RXQ50AMYM thuộc dòng:

Daikin VRV A – 1 chiều

Chức năng:

• Làm lạnh.

Trong khi dòng Daikin VRV H có:

• Làm lạnh.

• Sưởi.

Nếu công trình chỉ cần làm lạnh thì VRV A là lựa chọn phù hợp để cân nhắc.

Nếu dự án cần thêm chức năng sưởi vào mùa đông, nên lựa chọn hệ VRV H tương ứng.

Có nên lựa chọn Daikin VRV A RXQ50AMYM 50HP?

RXQ50AMYM là lựa chọn đáng cân nhắc khi dự án cần:

• Điều hòa trung tâm 1 chiều.

• Tổng công suất khoảng 50HP.

• Công suất lạnh 140 kW / 478.000 BTU/h.

• Tổ hợp 3 module.

• Kết nối tối đa 64 dàn lạnh VRV.

• Điều khiển độc lập từng khu vực.

• Điều chỉnh công suất 3–100%.

• Máy nén Scroll.

• Thuận tiện chia nhỏ thiết bị khi vận chuyển.

• Phù hợp công trình thương mại quy mô lớn.

Model phù hợp nhất khi tổng tải đã vượt khả năng của hệ 48HP và tiến gần mức 140 kW.

Lưu ý khi lựa chọn RXQ50AMYM

Trước khi chốt thiết bị cần kiểm tra:

• Tải lạnh từng khu vực.

• Tổng tải toàn hệ thống.

• Số lượng dàn lạnh.

• Công suất từng dàn lạnh.

• Tỷ lệ hoạt động đồng thời.

• Chủng loại dàn lạnh VRV.

• Chiều dài đường ống.

• Chênh lệch độ cao.

• Vị trí ba module.

• Khoảng cách giữa các dàn.

• Khả năng giải nhiệt.

• Tải trọng tầng mái.

• Nguồn điện 3 pha.

• Yêu cầu tiếng ồn.

• Phương án vận chuyển.

• Phương án cẩu lắp.

• Không gian bảo trì.

Với một hệ thống công suất tới 50HP, thiết kế đồng bộ ngay từ đầu có ảnh hưởng trực tiếp đến hiệu quả thi công và khả năng vận hành lâu dài.

Câu hỏi thường gặp về Daikin RXQ50AMYM

Daikin RXQ50AMYM có công suất bao nhiêu?

RXQ50AMYM có công suất danh định 50HP, công suất lạnh khoảng 140,0 kW / 478.000 BTU/h.

RXQ50AMYM là điều hòa 1 chiều hay 2 chiều?

Đây là Daikin VRV A 1 chiều, chỉ có chức năng làm lạnh.

RXQ50AMYM gồm những dàn nóng nào?

Hệ thống gồm:

RXQ14AYM + RXQ18AYM + RXQ18AYM

RXQ50AMYM có bao nhiêu module?

Đây là tổ hợp 3 module dàn nóng.

Điện tiêu thụ RXQ50AMYM bao nhiêu?

Điện tiêu thụ danh định khoảng 41,3 kW.

RXQ50AMYM điều chỉnh công suất trong khoảng nào?

Hệ thống có khả năng điều chỉnh từ khoảng 3% đến 100%.

RXQ50AMYM kết nối được bao nhiêu dàn lạnh?

Model hỗ trợ kết nối tối đa 64 dàn lạnh VRV.

RXQ50AMYM sử dụng máy nén gì?

Hệ thống sử dụng máy nén xoắn ốc Scroll dạng kín.

Công suất động cơ máy nén RXQ50AMYM bao nhiêu?

Cấu hình khoảng:

(6,4 × 1) + (4,0 × 1) + (4,0 × 1) + (4,0 × 1) + (4,0 × 1) kW

Lưu lượng gió RXQ50AMYM bao nhiêu?

Ba module có lưu lượng gió:

257 + 257 + 257 m³/phút

Kích thước RXQ50AMYM bao nhiêu?

Ba module đều có kích thước:

1.657 × 1.240 × 765 mm

Tổng cấu hình:

(1.657 × 1.240 × 765) × 3

Trọng lượng RXQ50AMYM bao nhiêu?

Theo bảng kỹ thuật chi tiết, ba module có trọng lượng:

215 + 260 + 260 kg

Tổng khoảng 735 kg.

Độ ồn RXQ50AMYM bao nhiêu?

Độ ồn danh định khoảng 65 dBA.

RXQ50AMYM sử dụng môi chất lạnh gì?

Máy sử dụng môi chất lạnh R410A.

Lượng môi chất nạp sẵn bao nhiêu?

Ba module được nạp sẵn:

7,4 + 8,4 + 8,4 kg R410A

Đường ống RXQ50AMYM bao nhiêu?

Kết nối chính gồm:

• Ống lỏng: Ø19,1 mm

• Ống hơi: Ø41,3 mm

Phạm vi hoạt động RXQ50AMYM là bao nhiêu?

Hệ thống vận hành làm lạnh trong khoảng:

10°C đến 49°C DB

Daikin RXQ50AMYM phù hợp với công trình nào?

Model phù hợp với văn phòng lớn, khách sạn, trung tâm hội nghị, nhà hàng, showroom, trung tâm đào tạo và các công trình thương mại cần hệ VRV 1 chiều công suất khoảng 50HP.

Tư vấn và báo giá Daikin VRV A RXQ50AMYM 50HP tại DNA HVAC

Điều hòa trung tâm Daikin VRV A RXQ50AMYM 50HP 1 chiều là lựa chọn phù hợp với những dự án cần tổng công suất lạnh khoảng 140 kW và muốn sử dụng cấu hình nhiều module để thuận tiện hơn trong vận chuyển, cẩu lắp và bố trí khu kỹ thuật.

Tổ hợp RXQ14AYM + RXQ18AYM + RXQ18AYM có thể kết nối tối đa 64 dàn lạnh VRV, phù hợp với văn phòng lớn, khách sạn, trung tâm hội nghị, showroom, nhà hàng và các công trình thương mại có nhiều khu vực hoạt động độc lập.

Dải điều chỉnh công suất 3–100% giúp hệ thống thích ứng với tải lạnh thay đổi trong ngày. Ba module có cùng kích thước khung cũng thuận tiện khi quy hoạch khu dàn nóng thành hàng trên tầng mái.

Tuy nhiên, với công suất lạnh tới 140 kW và tổng trọng lượng khoảng 735 kg, việc lựa chọn RXQ50AMYM cần được tính toán đồng bộ từ tải lạnh, số lượng dàn lạnh, hệ thống đường ống, nguồn điện, tải trọng kết cấu, tiếng ồn tới phương án bố trí, giải nhiệt và bảo trì.

DNA HVAC cung cấp giải pháp khảo sát, tính tải lạnh, thiết kế và lựa chọn hệ thống điều hòa trung tâm Daikin VRV phù hợp với từng dự án.

Liên hệ DNA HVAC để được tư vấn cấu hình dàn lạnh VRV, phương án bố trí ba module dàn nóng, thiết kế hệ thống đường ống và nhận báo giá Daikin RXQ50AMYM 50HP phù hợp với công trình.
