Điều hòa trung tâm Daikin VRV A RXQ48AMYM 48HP là tổ hợp dàn nóng công suất lớn thuộc hệ VRV A 1 chiều làm lạnh, được cấu thành từ RXQ14AYM + RXQ16AYM + RXQ18AYM. Tổng công suất lạnh của hệ thống đạt 135,0 kW – tương đương khoảng 461.000 BTU/h, phù hợp với các công trình có tải lạnh lớn và nhiều khu vực cần vận hành độc lập.

RXQ48AMYM sử dụng cấu hình 3 module dàn nóng, giúp chia nhỏ thiết bị thay vì tập trung toàn bộ 48HP vào một khối lớn. Đây là lợi thế đáng kể khi vận chuyển, cẩu lắp, phân bổ tải trọng và bố trí thiết bị tại tầng mái hoặc khu kỹ thuật của tòa nhà.

Hệ thống sử dụng máy nén Scroll kết hợp điều khiển biến tần, cho phép điều chỉnh công suất trong phạm vi 3–100%. Nhờ đó, RXQ48AMYM có thể thay đổi mức vận hành theo tổng tải thực tế thay vì luôn chạy toàn bộ công suất 135 kW.

Model hỗ trợ kết nối tối đa 64 dàn lạnh VRV, phù hợp với văn phòng lớn, khách sạn, trung tâm hội nghị, nhà hàng, showroom, trung tâm đào tạo và nhiều công trình thương mại quy mô lớn.

Thông số kỹ thuật Daikin VRV A RXQ48AMYM 48HP

Thông số	Daikin RXQ48AMYM
Model	RXQ48AMYM
Dòng sản phẩm	Daikin VRV A
Loại	1 chiều làm lạnh
Công suất	48HP
Kiểu dàn nóng	Tổ hợp 3 module
Cấu hình	RXQ14AYM + RXQ16AYM + RXQ18AYM
Công suất làm lạnh	135,0 kW / 461.000 BTU/h
Điện tiêu thụ	38,9 kW
Điều chỉnh công suất	3 – 100%
Nguồn điện	3 pha, 4 dây, 380–415V/380V, 50/60Hz
Máy nén	Xoắn ốc Scroll dạng kín
Công suất động cơ máy nén	(6,4 × 1) + (3,5 × 1) + (3,5 × 1) + (4,0 × 1) + (4,0 × 1) kW
Lưu lượng gió	257 + 257 + 257 m³/phút
Kích thước	(1.657 × 1.240 × 765) + (1.657 × 1.240 × 765) + (1.657 × 1.240 × 765) mm
Trọng lượng	215 + 260 + 260 kg
Độ ồn	65 dBA
Giới hạn hoạt động làm lạnh	10°C đến 49°C DB
Môi chất lạnh	R410A
Lượng môi chất nạp sẵn	7,4 + 8,2 + 8,4 kg
Ống lỏng / ống hơi	Ø19,1 mm / Ø41,3 mm
Số dàn lạnh kết nối	Tối đa 64 dàn lạnh VRV
Loại dàn lạnh kết nối	Dàn lạnh VRV
Xuất xứ	Thái Lan

RXQ48AMYM là tổ hợp 3 dàn nóng 14HP + 16HP + 18HP

RXQ48AMYM không phải một dàn nóng nguyên khối 48HP.

Hệ thống được ghép từ:

• RXQ14AYM – 14HP

• RXQ16AYM – 16HP

• RXQ18AYM – 18HP

Tổng cộng:

14HP + 16HP + 18HP = 48HP

Cấu hình ba module giúp một hệ VRV công suất lớn trở nên dễ triển khai hơn ngoài công trường.

Thay vì phải xử lý một dàn nóng cực lớn, nhà thầu có thể:

• Vận chuyển từng module.

• Cẩu từng dàn lên mái.

• Phân bổ tải trọng thành ba vị trí.

• Bố trí thiết bị theo hình dạng khu kỹ thuật.

• Thiết kế khung đỡ theo từng module.

• Dễ tiếp cận khi bảo trì.

Điểm này đặc biệt hữu ích với công trình cải tạo, khách sạn đang hoạt động hoặc tòa nhà có lối vận chuyển thiết bị hạn chế.

Công suất lạnh 135 kW cho hệ thống quy mô lớn

RXQ48AMYM có tổng công suất lạnh:

135,0 kW / 461.000 BTU/h

Đây là mức công suất lớn, phù hợp để cân nhắc cho những dự án như:

• Văn phòng nhiều tầng.

• Khách sạn nhiều phòng.

• Trung tâm hội nghị.

• Nhà hàng lớn.

• Showroom.

• Trung tâm đào tạo.

• Trung tâm dịch vụ.

• Phòng khám lớn.

• Tòa nhà thương mại.

Tuy nhiên, không nên lấy 48HP rồi quy đổi trực tiếp sang một con số diện tích cố định.

Tải lạnh thực tế còn phụ thuộc vào:

• Hướng công trình.

• Diện tích kính.

• Loại kính.

• Khả năng che nắng.

• Chiều cao trần.

• Số lượng người.

• Thiết bị điện.

• Công suất chiếu sáng.

• Lượng khí tươi.

• Công năng từng phòng.

• Thời gian vận hành.

• Tỷ lệ sử dụng đồng thời.

Ví dụ, một showroom nhiều kính và hệ thống chiếu sáng mạnh có thể cần tải lạnh cao hơn đáng kể so với văn phòng có cùng diện tích.

Vì vậy, RXQ48AMYM cần được lựa chọn dựa trên tính tải lạnh chi tiết.

Daikin VRV A 1 chiều phù hợp công trình chỉ cần làm lạnh

RXQ48AMYM thuộc dòng Daikin VRV A 1 chiều.

Hệ thống tập trung vào chức năng:

Làm lạnh.

Model phù hợp với các dự án:

• Không cần sử dụng sưởi.

• Chủ yếu vận hành điều hòa lạnh.

• Có nhiều phòng cần điều khiển độc lập.

• Muốn tập trung hệ thống dàn nóng tại khu kỹ thuật.

• Cần hệ VRV công suất lớn.

Nếu dự án cần cả làm lạnh và sưởi vào mùa đông, nên cân nhắc dòng Daikin VRV H tương ứng.

Điện tiêu thụ danh định khoảng 38,9 kW

RXQ48AMYM có điện tiêu thụ danh định:

38,9 kW

Đây là giá trị tại điều kiện danh định, không phải mức điện cố định trong toàn bộ thời gian vận hành.

Điện năng thực tế còn phụ thuộc vào:

• Số dàn lạnh đang hoạt động.

• Tải nhiệt từng khu vực.

• Nhiệt độ ngoài trời.

• Nhiệt độ cài đặt.

• Mức tải máy nén.

• Điều kiện giải nhiệt.

• Tình trạng vệ sinh thiết bị.

Khi nhiều phòng tắt hoặc đã đạt nhiệt độ cài đặt, tổng tải có thể giảm đáng kể.

Hệ thống sẽ điều chỉnh theo nhu cầu thay vì tiếp tục duy trì toàn bộ 48HP.

Điều chỉnh công suất từ 3% đến 100%

RXQ48AMYM hỗ trợ điều chỉnh công suất trong khoảng:

3–100%

Với hệ thống công suất tới 135 kW, khả năng giảm tải sâu có ý nghĩa rất lớn.

Một khách sạn có thể có:

• Nhiều phòng trống ban ngày.

• Nhà hàng tăng tải vào giờ ăn.

• Hội trường chỉ hoạt động khi có sự kiện.

• Sảnh hoạt động gần như liên tục.

Văn phòng có thể:

• Giảm người vào cuối ngày.

• Tắt các phòng họp không sử dụng.

• Chỉ vận hành một số tầng ngoài giờ.

• Có tải khác nhau giữa từng bộ phận.

Vì vậy, tổng tải thực tế luôn thay đổi.

Khả năng điều chỉnh từ 3% giúp hệ thống linh hoạt hơn khi công trình không cần sử dụng toàn bộ công suất thiết kế.

Hệ thống máy nén Scroll nhiều cấp công suất

RXQ48AMYM sử dụng máy nén xoắn ốc Scroll dạng kín.

Cấu hình công suất động cơ máy nén gồm:

(6,4 × 1) + (3,5 × 1) + (3,5 × 1) + (4,0 × 1) + (4,0 × 1) kW

Các máy nén được phân bổ trên ba module dàn nóng.

Cách tổ chức này phù hợp với hệ VRV vì:

• Có nhiều mức đáp ứng tải.

• Phối hợp tốt với biến tần.

• Hạn chế bật/tắt toàn hệ thống liên tục.

• Phù hợp với công trình nhiều dàn lạnh.

• Có khả năng thích ứng khi tải thay đổi.

Một hệ 48HP thường không phải vận hành đủ công suất trong toàn bộ thời gian sử dụng, vì vậy khả năng điều chỉnh tải đóng vai trò rất quan trọng.

Công nghệ VRV phân phối môi chất theo nhu cầu

VRV là viết tắt của Variable Refrigerant Volume.

Nền tảng của hệ thống là thay đổi lượng môi chất lạnh theo nhu cầu thực tế của các khu vực đang vận hành.

Trong cùng một thời điểm:

• Hội trường đông người có thể cần tải lớn.

• Phòng làm việc nhỏ cần tải thấp hơn.

• Phòng gần đạt nhiệt độ cài đặt sẽ giảm nhu cầu.

• Phòng không sử dụng có thể tắt.

Nhờ vậy, một tổ hợp công suất 135 kW vẫn có thể phục vụ nhiều phòng với nhu cầu hoàn toàn khác nhau.

VRT giúp thay đổi nhiệt độ môi chất theo tải

Dòng Daikin VRV A ứng dụng công nghệ VRT – Variable Refrigerant Temperature.

VRT cho phép hệ thống thay đổi nhiệt độ môi chất lạnh theo tải.

Khi tải cao:

• Hệ thống ưu tiên khả năng làm lạnh.

Khi tải giảm:

• Điều kiện môi chất có thể được thay đổi nhằm hạn chế máy nén phải vận hành mạnh hơn cần thiết.

Điều này hỗ trợ:

• Duy trì nhiệt độ ổn định hơn.

• Hạn chế cảm giác quá lạnh.

• Giảm tải máy nén.

• Tăng sự thoải mái.

• Phù hợp với tải thay đổi theo thời gian.

Phối hợp VAV trong cấu hình phù hợp

Hệ thống có thể phối hợp VRT với VAV – Variable Air Volume trong những cấu hình dàn lạnh và điều khiển tương thích.

VAV giúp thay đổi lưu lượng gió theo tải trong phòng.

Khi tải lớn:

• Lượng gió có thể tăng.

Khi nhiệt độ gần đạt mức cài đặt:

• Lưu lượng gió có thể giảm.

Sự phối hợp giữa:

• Công suất máy nén.

• Nhiệt độ môi chất.

• Lưu lượng gió.

giúp hệ thống kiểm soát điều kiện trong phòng linh hoạt hơn.

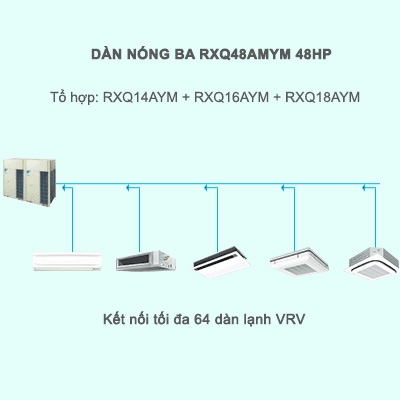

Kết nối tối đa 64 dàn lạnh VRV

RXQ48AMYM có thể kết nối tối đa:

64 dàn lạnh VRV

Đây là khả năng kết nối phù hợp với các dự án có nhiều phòng hoặc nhiều khu chức năng.

Có thể sử dụng các loại dàn lạnh VRV như:

• Cassette âm trần.

• Dàn giấu trần nối ống gió.

• Dàn treo tường VRV.

• Dàn áp trần.

• Dàn đặt sàn.

• Các model VRV tương thích khác.

Không cần toàn bộ công trình sử dụng một kiểu dàn lạnh giống nhau.

Ví dụ:

• Sảnh dùng cassette.

• Hội trường dùng nối ống gió.

• Phòng VIP dùng dàn giấu trần.

• Văn phòng sử dụng cassette.

• Không gian nhỏ dùng kiểu dàn lạnh phù hợp hơn.

Điều này giúp hệ VRV dễ phối hợp với thiết kế nội thất và kiến trúc.

Số dàn lạnh tối đa không tăng dù công suất lên 48HP

Một điểm cần lưu ý khi xem các model công suất lớn là giới hạn số dàn lạnh không tiếp tục tăng tương ứng với số HP.

RXQ48AMYM vẫn có giới hạn:

64 dàn lạnh VRV

Do đó, việc tăng công suất từ 46HP lên 48HP chủ yếu nhằm đáp ứng tổng tải lạnh cao hơn, chứ không phải để kết nối thêm nhiều dàn lạnh hơn.

Nếu dự án đã đạt gần 64 dàn lạnh, kỹ sư cần kiểm tra:

• Công suất từng dàn lạnh.

• Tổng tải kết nối.

• Tỷ lệ sử dụng đồng thời.

• Cách phân chia hệ thống.

Trong một số dự án lớn, chia thành hai hệ VRV độc lập có thể hợp lý hơn việc cố gộp toàn bộ vào một tổ hợp.

Điều khiển độc lập từng khu vực

Dù có thể kết nối tới 64 dàn lạnh, các phòng vẫn có thể vận hành riêng.

Người sử dụng có thể:

• Bật/tắt từng phòng.

• Điều chỉnh nhiệt độ.

• Tắt khu vực không sử dụng.

• Quản lý theo tầng.

• Phân nhóm dàn lạnh.

• Thiết lập lịch vận hành.

Đây là lợi thế đặc biệt quan trọng với:

• Khách sạn.

• Văn phòng.

• Trung tâm đào tạo.

• Trung tâm hội nghị.

Các khu vực không cần hoạt động đồng thời nhưng vẫn dùng chung hệ thống dàn nóng trung tâm.

Lưu lượng gió 257 + 257 + 257 m³/phút

Ba module RXQ48AMYM có lưu lượng gió:

257 + 257 + 257 m³/phút

Việc cả ba module có cùng lưu lượng gió giúp khu dàn nóng tương đối đồng đều khi bố trí.

Tuy nhiên, tổng lượng nhiệt cần thải ra môi trường vẫn rất lớn.

Khu dàn nóng phải đảm bảo:

• Miệng hút thông thoáng.

• Miệng thổi không bị chắn.

• Không để khí nóng quay lại vùng hút.

• Các module có khoảng cách phù hợp.

• Có lối tiếp cận bảo trì.

Nếu bố trí nhiều tổ hợp VRV cạnh nhau, cần đặc biệt tránh hiện tượng khí nóng dàn này bị dàn khác hút lại.

Ba module cùng kích thước thuận tiện bố trí tầng mái

Một ưu điểm của RXQ48AMYM là cả ba module đều có cùng kích thước:

1.657 × 1.240 × 765 mm

Tổng cấu hình:

(1.657 × 1.240 × 765) × 3

Điều này tạo thuận lợi khi thiết kế khu dàn nóng.

Có thể:

• Bố trí ba dàn theo hàng.

• Thiết kế khung đỡ đồng đều.

• Giữ khoảng bảo trì tương tự.

• Tổ chức hướng thổi thống nhất.

• Quy hoạch khu kỹ thuật gọn hơn.

Tuy nhiên, mặt bằng thực tế vẫn phải tính thêm khoảng hở giữa các thiết bị và không gian bảo trì.

Tổng trọng lượng khoảng 735 kg

Trọng lượng từng module gồm:

• RXQ14AYM: 215 kg

• RXQ16AYM: 260 kg

• RXQ18AYM: 260 kg

Tổng:

215 + 260 + 260 = khoảng 735 kg

Đây là tổng trọng lượng lớn.

Việc chia thành ba module giúp:

• Cẩu từng dàn riêng.

• Chia tải cho từng lần nâng.

• Phân bổ tải lên nhiều vị trí.

• Dễ tổ chức vận chuyển.

• Linh hoạt thiết kế khung thép.

Tuy nhiên, kết cấu tầng mái vẫn phải được kiểm tra theo tổng tải và vị trí thực tế của từng module.

Độ ồn danh định khoảng 65 dBA

RXQ48AMYM có độ ồn danh định:

65 dBA

Đây là một thông số cần được tính tới khi bố trí dàn nóng gần:

• Phòng ngủ khách sạn.

• Văn phòng.

• Nhà dân.

• Khu vực nghỉ ngơi.

• Ranh giới công trình.

Phương án thiết kế cần xem xét:

• Khoảng cách.

• Hướng thổi.

• Đế chống rung.

• Tường phản xạ âm.

• Khả năng truyền rung qua kết cấu.

Đối với hệ thống công suất lớn, vị trí lắp đặt đúng ngay từ đầu thường hiệu quả hơn việc xử lý tiếng ồn sau khi hoàn thiện.

Phạm vi hoạt động làm lạnh 10°C đến 49°C DB

RXQ48AMYM có giới hạn vận hành làm lạnh:

10°C đến 49°C DB

Dải hoạt động này phù hợp với điều kiện ngoài trời nóng.

Tuy nhiên, nhiệt độ tại khu dàn nóng có thể cao hơn môi trường xung quanh do:

• Nắng trực tiếp.

• Nhiệt bức xạ từ sàn mái.

• Khí nóng từ các dàn lân cận.

• Khu kỹ thuật thiếu thông thoáng.

Do đó, không nên hiểu khả năng hoạt động tới 49°C là có thể đặt máy trong khu vực kín hoặc thiếu giải nhiệt.

Sử dụng môi chất lạnh R410A

RXQ48AMYM sử dụng môi chất lạnh:

R410A

Lượng môi chất nạp sẵn theo từng module gồm:

• RXQ14AYM: 7,4 kg

• RXQ16AYM: 8,2 kg

• RXQ18AYM: 8,4 kg

Tổng lượng nạp sẵn:

7,4 + 8,2 + 8,4 kg

Lượng môi chất thực tế của toàn hệ thống sau khi hoàn thiện còn phụ thuộc vào:

• Tổng chiều dài đường ống.

• Đường kính từng đoạn.

• Số dàn lạnh.

• Số bộ chia.

• Cấu hình mạng ống.

Vì vậy, lượng gas bổ sung cần được tính theo bản vẽ thi công thực tế.

Đường ống chính Ø19,1 / Ø41,3 mm

Kết nối đường ống chính của RXQ48AMYM gồm:

• Ống lỏng: Ø19,1 mm

• Ống hơi: Ø41,3 mm

Đây là kích thước kết nối tại tổ hợp dàn nóng.

Trong mạng VRV, đường kính từng đoạn sau bộ chia có thể thay đổi tùy theo:

• Tổng công suất dàn lạnh phía sau.

• Số lượng thiết bị.

• Chiều dài tuyến.

• Vị trí chia nhánh.

Do đó, không nên sử dụng Ø19,1/Ø41,3 mm cho toàn bộ mạng ống.

Cấu hình 3 module phù hợp với công trình khó tiếp cận

RXQ48AMYM có tổng trọng lượng khoảng 735 kg.

Nếu toàn bộ khối lượng này tập trung vào một thiết bị duy nhất thì việc vận chuyển và cẩu lắp sẽ phức tạp hơn nhiều.

Cấu hình ba module giúp:

• Chia nhỏ trọng lượng.

• Cẩu từng thiết bị.

• Dễ đưa máy qua khu kỹ thuật.

• Phân bố tải lên nhiều điểm.

• Bố trí linh hoạt trên mái.

Điều này đặc biệt có lợi với:

• Công trình cải tạo.

• Khách sạn đang hoạt động.

• Tòa nhà có thang hàng nhỏ.

• Dự án nằm trong khu đô thị khó tiếp cận bằng cẩu lớn.

Giảm số lượng dàn nóng so với hệ cục bộ

Một công trình có hàng chục phòng nếu sử dụng điều hòa cục bộ có thể phải bố trí hàng chục dàn nóng ngoài trời.

Hệ quả thường gặp:

• Mặt tiền thiếu thẩm mỹ.

• Ban công bị chiếm dụng.

• Đường ống phân tán.

• Nhiều điểm bảo trì.

• Khí nóng thải ra nhiều vị trí.

Với RXQ48AMYM, tối đa 64 dàn lạnh có thể tập trung về một tổ hợp ba dàn nóng tại khu M&E.

Nhờ đó:

• Mặt tiền gọn hơn.

• Thiết bị tập trung hơn.

• Dễ quản lý hệ thống.

• Thuận tiện bảo dưỡng.

• Dễ phối hợp với kiến trúc.

RXQ48AMYM phù hợp với văn phòng quy mô lớn

Một văn phòng lớn thường có:

• Khu làm việc mở.

• Phòng họp.

• Phòng lãnh đạo.

• Khu đào tạo.

• Khu tiếp khách.

• Các phòng chức năng.

Mỗi khu vực có tải và lịch hoạt động khác nhau.

Hệ VRV cho phép từng dàn lạnh vận hành độc lập trong khi RXQ48AMYM thay đổi tổng công suất theo nhu cầu.

Điều này phù hợp với những công trình không cần làm lạnh tất cả khu vực ở cùng một mức trong suốt ngày.

Phù hợp với khách sạn

Khách sạn có đặc điểm tải lạnh biến đổi theo:

• Tỷ lệ phòng có khách.

• Thời điểm khách ở trong phòng.

• Hoạt động nhà hàng.

• Hoạt động phòng hội nghị.

• Khu vực sảnh.

Mỗi phòng có thể:

• Bật/tắt riêng.

• Cài nhiệt độ riêng.

• Tắt điều hòa khi không có khách.

Trong khi các khu vực công cộng vẫn vận hành theo lịch riêng.

Khả năng kết nối tối đa 64 dàn lạnh giúp RXQ48AMYM phù hợp với nhiều dự án khách sạn quy mô lớn nếu chỉ cần làm lạnh.

Phù hợp với trung tâm hội nghị

Trung tâm hội nghị thường có tải rất biến động.

Ví dụ:

• Hội trường lớn dùng buổi sáng.

• Phòng họp nhỏ dùng buổi chiều.

• Một số phòng trống.

• Khu sảnh hoạt động lâu hơn.

Hệ VRV cho phép phân vùng và chỉ bật điều hòa tại những không gian đang sử dụng.

Điều này giúp RXQ48AMYM phù hợp hơn với mô hình hoạt động không đồng thời.

Phù hợp với showroom, nhà hàng và trung tâm dịch vụ

Showroom thường có:

• Diện tích kính lớn.

• Nhiều đèn chiếu sáng.

• Mật độ khách thay đổi.

• Nhiều khu chức năng.

Nhà hàng có thể chia:

• Sảnh chính.

• Phòng VIP.

• Phòng tiệc.

• Khu sự kiện.

Mỗi khu vực có thể dùng loại dàn lạnh phù hợp nhưng vẫn kết nối chung vào RXQ48AMYM.

RXQ48AMYM khác gì RXQ46AMYM?

RXQ46AMYM và RXQ48AMYM đều là Daikin VRV A 1 chiều tổ hợp 3 module, nhưng cấu hình và công suất có sự khác biệt.

Daikin RXQ46AMYM

• Công suất: 46HP

• Cấu hình: RXQ14AYM + RXQ14AYM + RXQ18AYM

• Công suất lạnh: 130,0 kW / 444.000 BTU/h

• Điện tiêu thụ: 36,7 kW

• Điều chỉnh công suất: 3–100%

• Kết nối tối đa: 64 dàn lạnh VRV

• Trọng lượng: khoảng 690 kg

Daikin RXQ48AMYM

• Công suất: 48HP

• Cấu hình: RXQ14AYM + RXQ16AYM + RXQ18AYM

• Công suất lạnh: 135,0 kW / 461.000 BTU/h

• Điện tiêu thụ: 38,9 kW

• Điều chỉnh công suất: 3–100%

• Kết nối tối đa: 64 dàn lạnh VRV

• Trọng lượng: khoảng 735 kg

RXQ48AMYM tăng thêm khoảng:

5 kW công suất lạnh

so với RXQ46AMYM.

Số dàn lạnh tối đa vẫn giữ ở mức 64.

Do đó, lý do chính để nâng từ 46HP lên 48HP phải là nhu cầu tải lạnh cao hơn, không phải để tăng số lượng dàn lạnh.

Điểm khác biệt đáng chú ý giữa 46HP và 48HP

RXQ46AMYM sử dụng:

14HP + 14HP + 18HP

RXQ48AMYM sử dụng:

14HP + 16HP + 18HP

Điều này làm module ở giữa tăng từ 14HP lên 16HP.

Kết quả là:

• Công suất lạnh tăng từ 130 lên 135 kW.

• Điện tiêu thụ danh định tăng.

• Trọng lượng tổng tăng.

• Lượng môi chất nạp sẵn tăng.

• Số dàn lạnh tối đa không đổi.

Vì vậy, khi lựa chọn giữa hai model cần dựa trên tải thực tế thay vì chỉ chọn cấp HP lớn hơn.

Khi nào nên chọn RXQ48AMYM thay vì RXQ46AMYM?

RXQ48AMYM phù hợp hơn khi:

• Tổng tải vượt khả năng khoảng 130 kW của hệ 46HP.

• Công trình cần gần 135 kW.

• Khu kỹ thuật đủ chỗ cho ba module.

• Kết cấu đáp ứng tổng trọng lượng.

• Nguồn điện phù hợp.

• Số dàn lạnh nằm trong giới hạn 64.

RXQ46AMYM có thể hợp lý hơn khi:

• Tải lạnh chưa vượt 130 kW.

• Không cần thêm khoảng 5 kW công suất.

• Muốn giảm phần nào trọng lượng và điện tiêu thụ.

Không nên tăng lên 48HP nếu tải thực tế không yêu cầu.

RXQ48AMYM khác gì Daikin VRV H 48HP?

RXQ48AMYM thuộc:

Daikin VRV A – 1 chiều

Chức năng:

• Làm lạnh.

Trong khi dòng Daikin VRV H có:

• Làm lạnh.

• Sưởi.

Nếu dự án chỉ cần lạnh, VRV A là lựa chọn phù hợp để cân nhắc.

Nếu công trình cần sưởi vào mùa đông, nên lựa chọn hệ VRV H tương ứng.

Có nên lựa chọn Daikin VRV A RXQ48AMYM 48HP?

RXQ48AMYM là lựa chọn đáng cân nhắc khi dự án cần:

• Điều hòa trung tâm 1 chiều.

• Tổng công suất khoảng 48HP.

• Công suất lạnh 135 kW / 461.000 BTU/h.

• Tổ hợp 3 module.

• Kết nối tối đa 64 dàn lạnh VRV.

• Điều khiển độc lập từng khu vực.

• Điều chỉnh công suất 3–100%.

• Máy nén Scroll.

• Thuận tiện chia nhỏ thiết bị khi vận chuyển.

• Phù hợp công trình thương mại quy mô lớn.

Model phù hợp nhất khi tổng tải đã tiến gần mức 135 kW và phương án 46HP không còn đủ dư địa.

Lưu ý khi lựa chọn RXQ48AMYM

Trước khi chốt thiết bị cần kiểm tra đầy đủ:

• Tải lạnh từng khu vực.

• Tổng tải lạnh.

• Số lượng dàn lạnh.

• Công suất từng dàn lạnh.

• Tỷ lệ hoạt động đồng thời.

• Chủng loại dàn lạnh VRV.

• Chiều dài đường ống.

• Chênh lệch độ cao.

• Vị trí ba module.

• Khoảng cách giữa các dàn.

• Khả năng giải nhiệt.

• Tải trọng tầng mái.

• Nguồn điện 3 pha.

• Yêu cầu về tiếng ồn.

• Phương án cẩu lắp.

• Lối vận chuyển.

• Không gian bảo dưỡng.

Với hệ thống công suất tới 48HP, việc thiết kế đồng bộ từ giai đoạn đầu có ảnh hưởng rất lớn tới hiệu quả thi công và vận hành.

Câu hỏi thường gặp về Daikin RXQ48AMYM

Daikin RXQ48AMYM có công suất bao nhiêu?

RXQ48AMYM có công suất danh định 48HP, công suất lạnh khoảng 135,0 kW / 461.000 BTU/h.

RXQ48AMYM là điều hòa 1 chiều hay 2 chiều?

Đây là Daikin VRV A 1 chiều, chỉ có chức năng làm lạnh.

RXQ48AMYM gồm những dàn nóng nào?

Hệ thống gồm:

RXQ14AYM + RXQ16AYM + RXQ18AYM

RXQ48AMYM có bao nhiêu module?

Đây là tổ hợp 3 module dàn nóng.

Điện tiêu thụ RXQ48AMYM bao nhiêu?

Điện tiêu thụ danh định khoảng 38,9 kW.

RXQ48AMYM điều chỉnh công suất trong khoảng nào?

Hệ thống có khả năng điều chỉnh từ khoảng 3% đến 100%.

RXQ48AMYM kết nối được bao nhiêu dàn lạnh?

Model hỗ trợ kết nối tối đa 64 dàn lạnh VRV.

RXQ48AMYM sử dụng máy nén gì?

Hệ thống sử dụng máy nén xoắn ốc Scroll dạng kín.

Công suất động cơ máy nén RXQ48AMYM bao nhiêu?

Cấu hình động cơ máy nén khoảng:

(6,4 × 1) + (3,5 × 1) + (3,5 × 1) + (4,0 × 1) + (4,0 × 1) kW

Lưu lượng gió RXQ48AMYM bao nhiêu?

Ba module có lưu lượng gió:

257 + 257 + 257 m³/phút

Kích thước RXQ48AMYM bao nhiêu?

Cả ba module đều có kích thước:

1.657 × 1.240 × 765 mm

Tổng cấu hình:

(1.657 × 1.240 × 765) × 3

Trọng lượng RXQ48AMYM bao nhiêu?

Ba module có trọng lượng:

215 + 260 + 260 kg

Tổng khoảng 735 kg.

Độ ồn RXQ48AMYM bao nhiêu?

Độ ồn danh định khoảng 65 dBA.

RXQ48AMYM sử dụng môi chất lạnh gì?

Máy sử dụng môi chất lạnh R410A.

Lượng môi chất nạp sẵn RXQ48AMYM bao nhiêu?

Ba module được nạp sẵn:

7,4 + 8,2 + 8,4 kg R410A

Đường ống RXQ48AMYM bao nhiêu?

Kết nối chính gồm:

• Ống lỏng: Ø19,1 mm

• Ống hơi: Ø41,3 mm

Phạm vi hoạt động RXQ48AMYM là bao nhiêu?

Hệ thống vận hành làm lạnh trong khoảng:

10°C đến 49°C DB

Daikin RXQ48AMYM phù hợp với công trình nào?

Model phù hợp với văn phòng lớn, khách sạn, trung tâm hội nghị, nhà hàng, showroom, trung tâm đào tạo và các công trình thương mại cần hệ VRV 1 chiều công suất khoảng 48HP.

Tư vấn và báo giá Daikin VRV A RXQ48AMYM 48HP tại DNA HVAC

Điều hòa trung tâm Daikin VRV A RXQ48AMYM 48HP 1 chiều là lựa chọn phù hợp với những dự án cần tổng công suất lạnh khoảng 135 kW và muốn chia hệ thống thành ba module để thuận tiện hơn trong vận chuyển, cẩu lắp và phân bổ tải trọng.

Tổ hợp RXQ14AYM + RXQ16AYM + RXQ18AYM hỗ trợ kết nối tối đa 64 dàn lạnh VRV, phù hợp với văn phòng lớn, khách sạn, trung tâm hội nghị, showroom, nhà hàng và các công trình thương mại có nhiều khu vực hoạt động độc lập.

Dải điều chỉnh công suất 3–100% giúp hệ thống thích ứng với tải lạnh thay đổi trong ngày. Ba module cùng kích thước khung cũng tạo thuận lợi khi quy hoạch khu dàn nóng trên tầng mái.

Tuy nhiên, với công suất lạnh tới 135 kW và tổng trọng lượng khoảng 735 kg, việc lựa chọn RXQ48AMYM cần được tính toán đồng bộ từ tải lạnh, số lượng dàn lạnh, mạng đường ống, nguồn điện, tải trọng kết cấu, tiếng ồn tới phương án giải nhiệt và bảo trì.

DNA HVAC cung cấp giải pháp khảo sát, tính tải lạnh, thiết kế và lựa chọn hệ thống điều hòa trung tâm Daikin VRV phù hợp với từng dự án.

Liên hệ DNA HVAC để được tư vấn cấu hình dàn lạnh VRV, phương án bố trí ba module dàn nóng, thiết kế hệ thống đường ống và nhận báo giá Daikin RXQ48AMYM 48HP phù hợp với công trình.
