Điều hòa trung tâm Daikin VRV A RXQ44AMYM 44HP là tổ hợp dàn nóng công suất lớn thuộc hệ VRV A 1 chiều làm lạnh. Model được cấu thành từ RXQ12AYM + RXQ12AYM + RXQ20AYM, tạo thành tổng công suất lạnh 123,0 kW – tương đương khoảng 420.000 BTU/h.

Đây là cấu hình phù hợp với những công trình có tải lạnh lớn, số lượng phòng nhiều và yêu cầu từng khu vực có thể vận hành độc lập như văn phòng, khách sạn, trung tâm hội nghị, showroom, nhà hàng, trung tâm đào tạo và các công trình thương mại quy mô lớn.

RXQ44AMYM sử dụng máy nén Scroll kết hợp điều khiển biến tần, có khả năng điều chỉnh công suất trong khoảng 3–100%. Nhờ đó, hệ thống không bắt buộc phải vận hành đủ 44HP trong mọi thời điểm mà có thể thay đổi theo tổng nhu cầu làm lạnh thực tế.

Hệ thống hỗ trợ kết nối tối đa 64 dàn lạnh VRV, cho phép triển khai nhiều kiểu dàn lạnh khác nhau trong cùng một công trình nhưng vẫn tập trung hệ dàn nóng tại một khu vực kỹ thuật.

Thông số kỹ thuật Daikin VRV A RXQ44AMYM 44HP

Thông số	Daikin RXQ44AMYM
Model	RXQ44AMYM
Dòng sản phẩm	Daikin VRV A
Loại	1 chiều làm lạnh
Công suất	44HP
Kiểu dàn nóng	Tổ hợp 3 module
Cấu hình	RXQ12AYM + RXQ12AYM + RXQ20AYM
Công suất làm lạnh	123,0 kW / 420.000 BTU/h
Điện tiêu thụ	35,1 kW
Điều chỉnh công suất	3 – 100%
Nguồn điện	3 pha, 4 dây, 380–415V/380V, 50/60Hz
Máy nén	Xoắn ốc Scroll dạng kín
Công suất động cơ máy nén	(5,6 × 1) + (5,6 × 1) + (3,8 × 1) + (6,3 × 1) kW
Lưu lượng gió	191 + 191 + 297 m³/phút
Kích thước	(1.657 × 930 × 765) + (1.657 × 930 × 765) + (1.657 × 1.240 × 765) mm
Trọng lượng	185 + 185 + 285 kg
Độ ồn	67 dBA
Giới hạn hoạt động làm lạnh	10°C đến 49°C DB
Môi chất lạnh	R410A
Lượng môi chất nạp sẵn	6,8 + 6,8 + 11,8 kg
Ống lỏng / ống hơi	Ø19,1 mm / Ø41,3 mm
Số dàn lạnh kết nối	Tối đa 64 dàn lạnh VRV
Loại dàn lạnh kết nối	Dàn lạnh VRV
Xuất xứ	Thái Lan

RXQ44AMYM là tổ hợp 3 module dàn nóng

RXQ44AMYM không phải một dàn nóng nguyên khối 44HP.

Cấu hình thực tế gồm:

• RXQ12AYM – 12HP

• RXQ12AYM – 12HP

• RXQ20AYM – 20HP

Tổng công suất:

12HP + 12HP + 20HP = 44HP

Cách chia hệ thống thành 3 dàn nóng mang lại nhiều lợi ích thực tế khi thi công.

Nhà thầu có thể:

• Vận chuyển từng module riêng.

• Cẩu từng dàn lên tầng mái.

• Chia tải trọng thành nhiều vị trí.

• Linh hoạt bố trí theo mặt bằng khu kỹ thuật.

• Dễ tiếp cận từng module khi bảo trì.

• Thuận tiện hơn với công trình cải tạo.

Với một hệ công suất lớn tới 44HP, việc chia thiết bị thành nhiều module giúp giảm đáng kể khó khăn trong quá trình vận chuyển so với một khối dàn nóng cực lớn.

Công suất lạnh 123 kW cho công trình quy mô lớn

RXQ44AMYM có tổng công suất lạnh:

123,0 kW / 420.000 BTU/h

Mức công suất này phù hợp để cân nhắc cho:

• Văn phòng nhiều tầng.

• Khách sạn.

• Trung tâm hội nghị.

• Nhà hàng lớn.

• Showroom.

• Trung tâm đào tạo.

• Phòng khám lớn.

• Trung tâm dịch vụ.

• Tòa nhà thương mại.

Tuy nhiên, không nên chọn 44HP chỉ dựa trên tổng diện tích.

Tải lạnh thực tế còn phụ thuộc vào:

• Hướng công trình.

• Diện tích kính.

• Loại kính.

• Chiều cao trần.

• Số lượng người.

• Mật độ thiết bị điện.

• Hệ thống chiếu sáng.

• Lượng khí tươi.

• Công năng từng phòng.

• Thời gian vận hành.

• Tỷ lệ sử dụng đồng thời.

Ví dụ, một showroom có nhiều kính và hệ thống chiếu sáng công suất cao có thể cần tải lạnh cao hơn nhiều so với văn phòng cùng diện tích.

Vì vậy, RXQ44AMYM nên được lựa chọn dựa trên kết quả tính tải lạnh cụ thể.

VRV A 1 chiều dành cho công trình chỉ cần làm lạnh

RXQ44AMYM thuộc dòng Daikin VRV A 1 chiều.

Chức năng chính là:

Làm lạnh.

Model phù hợp với những dự án:

• Không cần sưởi vào mùa đông.

• Chủ yếu sử dụng điều hòa lạnh.

• Nằm tại khu vực khí hậu nóng hoặc ấm.

• Có nhiều khu vực cần điều khiển độc lập.

• Muốn tập trung hệ thống dàn nóng tại một khu kỹ thuật.

Nếu dự án cần cả làm lạnh và sưởi thì nên cân nhắc dòng Daikin VRV H tương ứng.

Điện tiêu thụ danh định khoảng 35,1 kW

Điện năng tiêu thụ danh định của RXQ44AMYM khoảng:

35,1 kW

Đây là giá trị tại điều kiện danh định, không có nghĩa hệ thống luôn tiêu thụ cố định ở mức này.

Điện năng thực tế phụ thuộc vào:

• Số dàn lạnh đang hoạt động.

• Tải từng phòng.

• Nhiệt độ ngoài trời.

• Nhiệt độ cài đặt.

• Tốc độ máy nén.

• Điều kiện giải nhiệt.

• Tình trạng vệ sinh thiết bị.

Khi chỉ một phần số phòng sử dụng, tổng tải giảm và hệ thống có thể hạ công suất tương ứng.

Điều chỉnh công suất từ 3% đến 100%

RXQ44AMYM có khả năng điều chỉnh công suất trong phạm vi:

3–100%

Dải điều chỉnh rộng là một ưu điểm quan trọng với một hệ thống có công suất tới 44HP.

Một tòa nhà kết nối hàng chục dàn lạnh rất hiếm khi tất cả các phòng cùng đạt tải tối đa.

Ví dụ tại khách sạn:

• Một số phòng chưa có khách.

• Phòng hội nghị sử dụng theo lịch.

• Nhà hàng tăng tải vào giờ cao điểm.

• Sảnh hoạt động liên tục hơn.

Tại văn phòng:

• Phòng họp chỉ dùng theo thời điểm.

• Một số tầng giảm tải cuối ngày.

• Phòng lãnh đạo có lịch riêng.

• Các khu chức năng không hoạt động đồng thời.

Khả năng giảm tải giúp RXQ44AMYM phù hợp hơn với mô hình sử dụng thực tế này.

Máy nén Scroll kết hợp biến tần

RXQ44AMYM sử dụng máy nén xoắn ốc Scroll dạng kín.

Cấu hình công suất động cơ máy nén gồm:

(5,6 × 1) + (5,6 × 1) + (3,8 × 1) + (6,3 × 1) kW

Việc phân bổ máy nén trên ba module giúp hệ thống có thể đáp ứng linh hoạt hơn khi tải thay đổi.

Máy nén Scroll phù hợp với hệ VRV nhờ:

• Vận hành ổn định.

• Phối hợp tốt với biến tần.

• Điều chỉnh tải linh hoạt.

• Hạn chế bật/tắt toàn hệ thống liên tục.

• Phù hợp với hệ thống nhiều dàn lạnh.

Khi tổng nhu cầu thấp, hệ thống không nhất thiết phải vận hành toàn bộ công suất máy nén.

Công nghệ VRV phân phối môi chất theo nhu cầu

VRV là viết tắt của Variable Refrigerant Volume.

Công nghệ này cho phép hệ thống điều chỉnh lượng môi chất lạnh dựa trên tải thực tế.

Trong cùng một công trình:

• Phòng đông người cần công suất lớn.

• Phòng ít người có tải thấp hơn.

• Phòng gần đạt nhiệt độ cài đặt giảm nhu cầu.

• Phòng trống có thể tắt.

Nhờ đó, một hệ thống công suất 123 kW vẫn có thể phục vụ nhiều không gian có đặc điểm sử dụng khác nhau.

VRT điều chỉnh nhiệt độ môi chất lạnh

Daikin VRV A sử dụng công nghệ VRT – Variable Refrigerant Temperature.

VRT cho phép thay đổi nhiệt độ môi chất lạnh theo nhu cầu thực tế.

Khi tải cao:

• Hệ thống ưu tiên khả năng làm lạnh.

Khi tải giảm:

• Điều kiện môi chất có thể được điều chỉnh để tránh máy nén vận hành mạnh hơn cần thiết.

Điều này hỗ trợ:

• Duy trì nhiệt độ ổn định.

• Hạn chế cảm giác quá lạnh.

• Giảm tải máy nén.

• Tăng sự thoải mái.

• Phù hợp với tải biến đổi trong ngày.

Phối hợp VAV trong cấu hình phù hợp

Hệ thống có thể phối hợp công nghệ VRT với VAV – Variable Air Volume khi sử dụng dàn lạnh và bộ điều khiển phù hợp.

VAV cho phép thay đổi lưu lượng gió cấp vào không gian.

Khi tải cao:

• Lưu lượng gió có thể tăng.

Khi phòng gần đạt nhiệt độ cài đặt:

• Lưu lượng gió có thể giảm.

Sự phối hợp giữa:

• Máy nén.

• Nhiệt độ môi chất.

• Lưu lượng gió.

giúp hệ thống phản ứng linh hoạt hơn với nhu cầu thực tế.

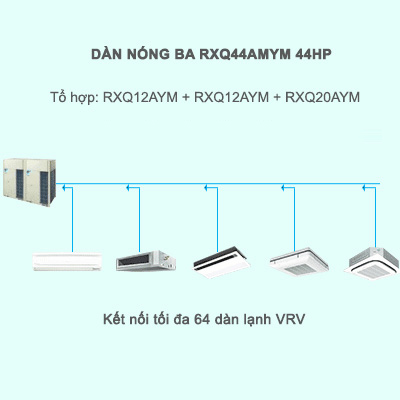

Kết nối tối đa 64 dàn lạnh VRV

RXQ44AMYM hỗ trợ kết nối tối đa:

64 dàn lạnh VRV

Đây là số lượng lớn, phù hợp với các công trình có nhiều phòng.

Có thể sử dụng nhiều kiểu dàn lạnh VRV như:

• Cassette âm trần.

• Giấu trần nối ống gió.

• Treo tường VRV.

• Áp trần.

• Đặt sàn.

• Các model VRV tương thích khác.

Không cần toàn bộ dự án phải sử dụng cùng một kiểu dàn lạnh.

Ví dụ:

• Sảnh sử dụng cassette.

• Phòng hội nghị dùng nối ống gió.

• Phòng VIP sử dụng dàn giấu trần.

• Khu văn phòng dùng cassette.

• Phòng nhỏ lựa chọn kiểu dàn lạnh phù hợp.

Điều này giúp hệ thống dễ phối hợp với kiến trúc.

Từng khu vực vẫn có thể điều khiển riêng

Dù sử dụng chung một tổ hợp RXQ44AMYM, từng dàn lạnh vẫn có thể điều khiển độc lập.

Người sử dụng có thể:

• Bật/tắt từng phòng.

• Cài nhiệt độ riêng.

• Tắt khu vực không dùng.

• Quản lý theo tầng.

• Phân nhóm thiết bị.

• Lập lịch hoạt động.

Đây là một trong những ưu điểm quan trọng của VRV với khách sạn, văn phòng và tòa nhà thương mại.

Lưu lượng gió 191 + 191 + 297 m³/phút

Ba module có lưu lượng gió:

• RXQ12AYM thứ nhất: 191 m³/phút

• RXQ12AYM thứ hai: 191 m³/phút

• RXQ20AYM: 297 m³/phút

Tổng lượng khí trao đổi lớn nên khu vực đặt dàn nóng cần đảm bảo khả năng thoát nhiệt tốt.

Cần tránh:

• Miệng hút bị che chắn.

• Miệng thổi quá sát vật cản.

• Khí nóng quay lại vùng hút.

• Các module đặt quá sát nhau.

• Thiếu khoảng bảo trì.

Khi bố trí nhiều hệ VRV trên cùng tầng mái, vấn đề quẩn khí nóng càng cần được xem xét cẩn thận.

Kích thước 3 module cần được tính riêng

RXQ44AMYM gồm:

Hai module RXQ12AYM

Mỗi dàn có kích thước:

1.657 × 930 × 765 mm

Module RXQ20AYM

Kích thước:

1.657 × 1.240 × 765 mm

Tổng cấu hình:

(1.657 × 930 × 765) + (1.657 × 930 × 765) + (1.657 × 1.240 × 765) mm

Việc sử dụng ba module giúp linh hoạt trong bố trí mặt bằng nhưng đồng thời cần nhiều vị trí hơn so với tổ hợp hai dàn nóng.

Khi thiết kế cần tính:

• Khoảng cách giữa các dàn.

• Khoảng bảo trì.

• Không gian hút và thổi gió.

• Lối tiếp cận kỹ thuật.

Tổng trọng lượng khoảng 655 kg

Trọng lượng từng module:

• RXQ12AYM: 185 kg

• RXQ12AYM: 185 kg

• RXQ20AYM: 285 kg

Tổng cộng:

185 + 185 + 285 = khoảng 655 kg

Đây là tổng trọng lượng lớn, nhưng được chia thành ba điểm.

Điều này giúp:

• Cẩu từng dàn riêng.

• Phân bố tải trọng tốt hơn.

• Dễ vận chuyển hơn.

• Linh hoạt thiết kế giá đỡ.

Tuy nhiên, kết cấu tầng mái hoặc giá thép vẫn phải được kiểm tra kỹ trước khi lắp đặt.

Độ ồn danh định khoảng 67 dBA

RXQ44AMYM có độ ồn danh định khoảng:

67 dBA

Với hệ thống công suất lớn, vị trí dàn nóng cần được xem xét kỹ nếu gần:

• Phòng ngủ khách sạn.

• Văn phòng.

• Nhà dân.

• Khu nghỉ ngơi.

• Ranh giới công trình.

Cần chú ý tới:

• Khoảng cách.

• Hướng thổi.

• Đế chống rung.

• Vật cản phản xạ âm.

• Khả năng truyền rung qua kết cấu.

Thiết kế đúng vị trí ngay từ đầu thường hiệu quả hơn xử lý tiếng ồn sau khi hệ thống đã hoàn thiện.

Hoạt động làm lạnh từ 10°C đến 49°C DB

RXQ44AMYM có giới hạn vận hành làm lạnh:

10°C đến 49°C DB

Dải nhiệt độ này phù hợp với điều kiện mùa hè nóng.

Tuy nhiên, khu vực tầng mái có thể nóng hơn nhiệt độ môi trường do:

• Nắng trực tiếp.

• Bức xạ từ bê tông.

• Khí nóng của các dàn bên cạnh.

• Không gian kỹ thuật thiếu thông thoáng.

Vì vậy, khả năng hoạt động ở nhiệt độ cao không thay thế cho yêu cầu bố trí khu dàn nóng đúng kỹ thuật.

Sử dụng môi chất lạnh R410A

RXQ44AMYM sử dụng môi chất lạnh:

R410A

Lượng môi chất nạp sẵn theo từng module gồm:

• RXQ12AYM: 6,8 kg

• RXQ12AYM: 6,8 kg

• RXQ20AYM: 11,8 kg

Tổng lượng nạp sẵn:

6,8 + 6,8 + 11,8 kg

Đây chưa phải tổng lượng môi chất của hệ thống sau khi hoàn thiện.

Lượng gas cuối cùng còn phụ thuộc vào:

• Chiều dài đường ống.

• Kích thước từng đoạn.

• Số lượng dàn lạnh.

• Số bộ chia.

• Sơ đồ mạng đường ống.

Do đó, lượng môi chất bổ sung phải được tính theo thiết kế thực tế.

Đường ống chính Ø19,1 / Ø41,3 mm

Kết nối chính của RXQ44AMYM gồm:

• Ống lỏng: Ø19,1 mm

• Ống hơi: Ø41,3 mm

Đây là kích thước đầu nối chính tại tổ hợp dàn nóng.

Trong mạng VRV, đường kính các đoạn phía sau bộ chia sẽ thay đổi theo:

• Tổng công suất dàn lạnh phía sau.

• Số lượng thiết bị.

• Chiều dài đường ống.

• Vị trí chia nhánh.

Do đó, không nên áp dụng một kích thước cố định cho toàn bộ hệ thống.

Tổ hợp 3 module thuận tiện cho công trình cải tạo

RXQ44AMYM có tổng trọng lượng khoảng 655 kg.

Nếu toàn bộ thiết bị tập trung thành một khối, việc vận chuyển có thể rất khó khăn.

Cấu hình ba module giúp:

• Vận chuyển từng dàn.

• Cẩu từng thiết bị.

• Chia tải cho mỗi lần nâng.

• Phân bố trọng lượng lên nhiều điểm.

• Linh hoạt theo hình dạng mặt bằng.

Điều này đặc biệt hữu ích với tòa nhà cũ, công trình cải tạo hoặc tầng mái khó tiếp cận.

Giảm số lượng dàn nóng ngoài mặt tiền

Một công trình có hàng chục khu vực điều hòa nếu sử dụng máy cục bộ có thể cần rất nhiều dàn nóng.

Điều này dễ gây:

• Mất thẩm mỹ kiến trúc.

• Chiếm ban công.

• Đường ống phân tán.

• Nhiều điểm bảo trì.

• Khí nóng xả ra nhiều nơi.

RXQ44AMYM giúp tập trung tới 64 dàn lạnh vào một tổ hợp 3 dàn nóng đặt tại khu kỹ thuật.

Nhờ đó:

• Giảm số lượng thiết bị ngoài trời.

• Mặt tiền gọn hơn.

• Dễ quy hoạch M&E.

• Thuận tiện quản lý.

• Dễ tổ chức bảo trì.

RXQ44AMYM phù hợp với văn phòng lớn

Văn phòng quy mô lớn thường gồm:

• Khu làm việc mở.

• Phòng họp.

• Phòng lãnh đạo.

• Phòng đào tạo.

• Khu tiếp khách.

• Phòng chức năng.

Các khu vực có tải lạnh và thời gian sử dụng khác nhau.

VRV cho phép từng dàn lạnh vận hành độc lập trong khi tổ hợp RXQ44AMYM điều chỉnh công suất theo tổng nhu cầu.

Phù hợp với khách sạn

Khách sạn có tải lạnh thay đổi theo tỷ lệ phòng có khách.

Mỗi phòng có thể:

• Bật/tắt riêng.

• Cài nhiệt độ riêng.

• Ngừng hoạt động khi phòng trống.

Trong khi:

• Sảnh.

• Nhà hàng.

• Phòng hội nghị.

• Khu dịch vụ.

có lịch vận hành riêng.

Khả năng kết nối tối đa 64 dàn lạnh giúp RXQ44AMYM phù hợp với các dự án khách sạn nhiều phòng nếu chỉ cần chức năng làm lạnh.

Phù hợp trung tâm hội nghị và đào tạo

Các trung tâm hội nghị thường có nhiều phòng nhưng không phải lúc nào cũng sử dụng đồng thời.

Ví dụ:

• Hội trường lớn hoạt động buổi sáng.

• Phòng nhỏ dùng buổi chiều.

• Một số phòng không có sự kiện.

• Sảnh hoạt động cả ngày.

Hệ VRV cho phép tắt những khu vực không sử dụng và điều chỉnh tải theo lịch hoạt động.

Phù hợp showroom và nhà hàng lớn

Showroom thường có:

• Mặt kính lớn.

• Nhiều thiết bị chiếu sáng.

• Tải thay đổi theo lượng khách.

Nhà hàng có thể chia thành:

• Sảnh chính.

• Phòng VIP.

• Phòng tiệc.

• Khu sự kiện.

Mỗi không gian có thể dùng một kiểu dàn lạnh phù hợp nhưng vẫn kết nối chung với RXQ44AMYM.

RXQ44AMYM khác gì RXQ42AMYM?

RXQ42AMYM và RXQ44AMYM đều là Daikin VRV A 1 chiều tổ hợp 3 module, nhưng cấu hình và công suất khác nhau.

Daikin RXQ42AMYM

• Công suất: 42HP

• Cấu hình: RXQ12AYM + RXQ12AYM + RXQ18AYM

• Công suất lạnh: 117,0 kW / 399.000 BTU/h

• Điện tiêu thụ: 32,7 kW

• Điều chỉnh công suất: 4–100%

• Kết nối tối đa: 64 dàn lạnh VRV

• Độ ồn: khoảng 65 dBA

Daikin RXQ44AMYM

• Công suất: 44HP

• Cấu hình: RXQ12AYM + RXQ12AYM + RXQ20AYM

• Công suất lạnh: 123,0 kW / 420.000 BTU/h

• Điện tiêu thụ: 35,1 kW

• Điều chỉnh công suất: 3–100%

• Kết nối tối đa: 64 dàn lạnh VRV

• Độ ồn: khoảng 67 dBA

RXQ44AMYM tăng thêm khoảng 6 kW công suất lạnh so với RXQ42AMYM.

Điểm đáng chú ý là số dàn lạnh tối đa không tăng thêm, vẫn là 64.

Do đó, lý do chính để chọn RXQ44AMYM thay vì RXQ42AMYM nên là nhu cầu công suất lạnh, không phải vì muốn kết nối thêm dàn lạnh.

Khi nào nên tăng từ 42HP lên 44HP?

RXQ44AMYM phù hợp hơn khi:

• Tổng tải lạnh đã vượt mức khoảng 117 kW.

• Cần công suất tới khoảng 123 kW.

• Số lượng dàn lạnh vẫn nằm trong giới hạn 64.

• Khu kỹ thuật đủ chỗ cho ba module.

• Nguồn điện và kết cấu đáp ứng.

RXQ42AMYM có thể hợp lý hơn khi:

• Tải lạnh vẫn nằm trong khả năng 117 kW.

• Không cần thêm dư địa công suất.

• Muốn giảm phần nào điện tiêu thụ và độ ồn danh định.

Không nên tăng lên 44HP chỉ để dự phòng quá lớn.

RXQ44AMYM khác gì Daikin VRV H 44HP?

RXQ44AMYM thuộc:

Daikin VRV A – 1 chiều

Chức năng:

• Làm lạnh.

Trong khi hệ VRV H tương ứng có:

• Làm lạnh.

• Sưởi.

Nếu công trình chỉ cần điều hòa lạnh, RXQ44AMYM là cấu hình phù hợp để cân nhắc.

Nếu cần sử dụng sưởi trong mùa đông, nên xem xét VRV H.

Không nên chọn 44HP nếu tải thực tế thấp hơn nhiều

RXQ44AMYM có công suất lạnh tới 123 kW.

Đây là mức công suất lớn, vì vậy không nên chọn model này chỉ với suy nghĩ “dư công suất sẽ an toàn hơn”.

Nếu tải thực tế thấp hơn nhiều, dự án có thể phải:

• Đầu tư thiết bị lớn hơn cần thiết.

• Dành nhiều diện tích khu kỹ thuật.

• Tăng tải trọng tầng mái.

• Tăng yêu cầu nguồn điện.

• Không khai thác hết khả năng của hệ thống.

Công suất nên được lựa chọn dựa trên:

• Tải lạnh tính toán.

• Tỷ lệ hoạt động đồng thời.

• Nhu cầu mở rộng.

• Số lượng dàn lạnh.

• Đặc điểm vận hành thực tế.

Có nên lựa chọn Daikin VRV A RXQ44AMYM 44HP?

RXQ44AMYM là lựa chọn đáng cân nhắc khi dự án cần:

• Điều hòa trung tâm 1 chiều.

• Công suất khoảng 44HP.

• Công suất lạnh 123 kW / 420.000 BTU/h.

• Tổ hợp 3 module.

• Kết nối tối đa 64 dàn lạnh VRV.

• Điều khiển độc lập từng khu vực.

• Điều chỉnh công suất 3–100%.

• Máy nén Scroll.

• Thuận tiện chia nhỏ thiết bị khi vận chuyển.

• Phù hợp với công trình thương mại quy mô lớn.

Model đặc biệt phù hợp khi tải đã vượt khả năng hệ 42HP nhưng chưa cần tăng lên một hệ công suất lớn hơn nữa.

Lưu ý khi lựa chọn RXQ44AMYM

Trước khi chốt thiết bị cần kiểm tra đầy đủ:

• Tải lạnh từng khu vực.

• Tổng tải toàn hệ thống.

• Số lượng dàn lạnh.

• Công suất từng dàn lạnh.

• Tỷ lệ hoạt động đồng thời.

• Chủng loại dàn lạnh VRV.

• Chiều dài đường ống.

• Chênh lệch độ cao.

• Vị trí của cả ba dàn nóng.

• Khoảng cách giữa các module.

• Khả năng giải nhiệt.

• Tải trọng tầng mái.

• Nguồn điện 3 pha.

• Yêu cầu độ ồn.

• Phương án vận chuyển.

• Phương án cẩu lắp.

• Khoảng không bảo trì.

Với một hệ thống công suất lớn tới 44HP, thiết kế đồng bộ từ giai đoạn đầu sẽ giúp hạn chế nhiều thay đổi trong quá trình thi công.

Câu hỏi thường gặp về Daikin RXQ44AMYM

Daikin RXQ44AMYM có công suất bao nhiêu?

RXQ44AMYM có công suất danh định 44HP, công suất lạnh khoảng 123,0 kW / 420.000 BTU/h.

RXQ44AMYM là điều hòa 1 chiều hay 2 chiều?

Đây là hệ Daikin VRV A 1 chiều, chỉ làm lạnh.

RXQ44AMYM gồm những dàn nóng nào?

Hệ thống gồm:

RXQ12AYM + RXQ12AYM + RXQ20AYM

RXQ44AMYM là dàn nóng đôi hay ba?

RXQ44AMYM là tổ hợp 3 dàn nóng.

Điện tiêu thụ RXQ44AMYM bao nhiêu?

Điện tiêu thụ danh định khoảng 35,1 kW.

RXQ44AMYM điều chỉnh công suất trong khoảng nào?

Hệ thống hỗ trợ điều chỉnh từ khoảng 3% đến 100%.

RXQ44AMYM kết nối được bao nhiêu dàn lạnh?

Model có thể kết nối tối đa 64 dàn lạnh VRV.

RXQ44AMYM sử dụng máy nén gì?

Hệ thống sử dụng máy nén xoắn ốc Scroll dạng kín.

Công suất động cơ máy nén RXQ44AMYM bao nhiêu?

Cấu hình khoảng:

(5,6 × 1) + (5,6 × 1) + (3,8 × 1) + (6,3 × 1) kW

Lưu lượng gió RXQ44AMYM bao nhiêu?

Ba module có lưu lượng gió:

191 + 191 + 297 m³/phút

Kích thước RXQ44AMYM bao nhiêu?

Cấu hình kích thước gồm:

(1.657 × 930 × 765) + (1.657 × 930 × 765) + (1.657 × 1.240 × 765) mm

Trọng lượng RXQ44AMYM bao nhiêu?

Ba module có trọng lượng:

185 + 185 + 285 kg

Tổng khoảng 655 kg.

Độ ồn RXQ44AMYM bao nhiêu?

Độ ồn danh định khoảng 67 dBA.

RXQ44AMYM sử dụng môi chất lạnh gì?

Máy sử dụng môi chất lạnh R410A.

Lượng môi chất nạp sẵn bao nhiêu?

Ba module được nạp sẵn:

6,8 + 6,8 + 11,8 kg R410A

Đường ống RXQ44AMYM bao nhiêu?

Kết nối chính gồm:

• Ống lỏng: Ø19,1 mm

• Ống hơi: Ø41,3 mm

Phạm vi hoạt động RXQ44AMYM là bao nhiêu?

Hệ thống vận hành làm lạnh trong khoảng:

10°C đến 49°C DB

Daikin RXQ44AMYM phù hợp với công trình nào?

Model phù hợp với văn phòng lớn, khách sạn, trung tâm hội nghị, nhà hàng, showroom, trung tâm đào tạo và các công trình thương mại cần hệ VRV 1 chiều khoảng 44HP.

Tư vấn và báo giá Daikin VRV A RXQ44AMYM 44HP tại DNA HVAC

Điều hòa trung tâm Daikin VRV A RXQ44AMYM 44HP 1 chiều là lựa chọn phù hợp với những dự án cần tổng công suất lạnh khoảng 123 kW và muốn chia dàn nóng thành nhiều module để thuận tiện hơn trong vận chuyển, cẩu lắp và phân bổ tải trọng.

Tổ hợp RXQ12AYM + RXQ12AYM + RXQ20AYM có khả năng kết nối tối đa 64 dàn lạnh VRV, phù hợp với văn phòng lớn, khách sạn, trung tâm hội nghị, showroom, nhà hàng và những công trình có nhiều khu vực hoạt động độc lập.

Khả năng điều chỉnh công suất từ 3–100% giúp hệ thống thích ứng với tải lạnh thay đổi trong ngày. Cấu hình ba module cũng tạo sự linh hoạt khi vận chuyển thiết bị vào những khu vực kỹ thuật có hạn chế về kích thước.

Tuy nhiên, với tổng trọng lượng khoảng 655 kg và công suất lạnh tới 123 kW, việc lựa chọn RXQ44AMYM cần được tính toán đồng bộ từ tải lạnh, số lượng dàn lạnh, mạng đường ống, nguồn điện, tải trọng kết cấu tới phương án bố trí và giải nhiệt khu dàn nóng.

DNA HVAC cung cấp giải pháp khảo sát, tính tải lạnh, thiết kế và lựa chọn hệ thống điều hòa trung tâm Daikin VRV phù hợp với từng dự án.

Liên hệ DNA HVAC để được tư vấn cấu hình dàn lạnh VRV, phương án bố trí ba module dàn nóng, thiết kế hệ thống đường ống và nhận báo giá Daikin RXQ44AMYM 44HP phù hợp với công trình.
