Điều hòa trung tâm Daikin VRV A RXQ18AMYM 18HP là hệ thống điều hòa trung tâm 1 chiều làm lạnh, phù hợp với văn phòng, nhà hàng, showroom, khách sạn, trung tâm dịch vụ và những công trình có nhiều phòng cần điều khiển nhiệt độ độc lập nhưng không có nhu cầu sưởi ấm.

Khác với model RXQ18AYM dạng dàn nóng đơn, RXQ18AMYM được cấu thành từ hai module RXQ8AYM + RXQ10AYM, cho tổng công suất lạnh 50,4 kW – tương đương khoảng 172.000 BTU/h. Cấu hình dàn đôi giúp hệ thống linh hoạt hơn trong bố trí và vận hành, đồng thời có thể kết nối số lượng lớn dàn lạnh VRV trong cùng một hệ thống.

RXQ18AMYM thuộc dòng Daikin VRV A 1 chiều, sử dụng môi chất lạnh R410A, máy nén Scroll biến tần và các công nghệ điều khiển VRV, VRT, VAV nhằm tối ưu công suất theo tải thực tế.

Thông số kỹ thuật Daikin VRV A RXQ18AMYM 18HP

Thông số	Daikin RXQ18AMYM
Model	RXQ18AMYM
Dòng sản phẩm	Daikin VRV A
Loại	1 chiều làm lạnh
Công suất	18HP
Cấu hình dàn nóng	RXQ8AYM + RXQ10AYM
Công suất làm lạnh	50,4 kW / 172.000 BTU/h
Điện tiêu thụ	12 kW
Điều chỉnh công suất	7 – 100%
Nguồn điện	3 pha 4 dây, 380–415V/380V, 50/60Hz
Máy nén	Xoắn ốc Scroll dạng kín
Công suất động cơ máy nén	3,4 + 4,5 kW
Lưu lượng gió	178 + 178 m³/phút
Kích thước	(1.657 × 930 × 765) + (1.657 × 930 × 765) mm
Trọng lượng	175 + 185 kg
Độ ồn	60 dBA
Giới hạn hoạt động làm lạnh	10°C đến 49°C DB
Môi chất lạnh	R410A
Lượng môi chất nạp sẵn	5,9 + 6,7 kg
Ống lỏng / ống hơi	Ø15,9 mm / Ø28,6 mm
Số dàn lạnh kết nối	Tối đa 29 (36) dàn lạnh VRV
Xuất xứ	Thái Lan

RXQ18AMYM là hệ VRV A 1 chiều làm lạnh

Điểm cần phân biệt đầu tiên là RXQ18AMYM chỉ có chức năng làm lạnh.

Model này thuộc dòng VRV A, phù hợp với những công trình chủ yếu cần điều hòa trong mùa nóng hoặc những khu vực không có nhu cầu sưởi ấm đáng kể.

Điều này khác với dòng VRV H, vốn có cả làm lạnh và sưởi.

Việc lựa chọn hệ 1 chiều có thể hợp lý khi:

• Công trình chủ yếu hoạt động vào ban ngày.

• Khu vực có khí hậu nóng.

• Không cần đầu tư chức năng sưởi.

• Muốn tập trung ngân sách vào nhu cầu làm lạnh.

• Hệ thống điều hòa được sử dụng cho văn phòng, nhà hàng, showroom hoặc trung tâm thương mại.

Nếu dự án chắc chắn không cần sưởi, lựa chọn VRV A giúp tránh đầu tư vào chức năng không sử dụng.

Công suất lạnh 50,4 kW phù hợp công trình vừa và lớn

RXQ18AMYM có tổng công suất lạnh 50,4 kW, tương đương khoảng 172.000 BTU/h.

Mức công suất này phù hợp với nhiều loại công trình như:

• Văn phòng nhiều phòng

• Khách sạn

• Nhà hàng

• Showroom

• Trung tâm đào tạo

• Phòng khám

• Siêu thị nhỏ

• Trung tâm dịch vụ

• Tòa nhà thương mại quy mô vừa

Tuy nhiên, không nên lựa chọn 18HP chỉ dựa trên tổng diện tích.

Tải lạnh thực tế còn phụ thuộc vào:

• Diện tích kính.

• Hướng nắng.

• Số lượng người.

• Thiết bị điện.

• Hệ thống chiếu sáng.

• Khí tươi.

• Chiều cao trần.

• Thời gian vận hành.

• Tỷ lệ sử dụng đồng thời.

Việc tính tải đúng ngay từ đầu giúp tránh cả tình trạng thiếu công suất lẫn đầu tư dư thiết bị.

Cấu hình dàn nóng đôi RXQ8AYM + RXQ10AYM

RXQ18AMYM được ghép từ:

• 1 module RXQ8AYM

• 1 module RXQ10AYM

Tổng công suất của hai module tạo thành hệ 18HP.

Mỗi dàn có kích thước khoảng:

1.657 × 930 × 765 mm

Nhờ cấu hình hai module có cùng chiều rộng 930 mm, việc bố trí khu vực kỹ thuật khá đồng đều.

Cấu hình dàn đôi mang lại một số lợi ích:

• Dễ bố trí thành cụm.

• Thuận tiện vận chuyển từng module.

• Linh hoạt hơn khi đưa thiết bị lên tầng mái.

• Dễ tạo khoảng bảo trì.

• Phân bổ trọng lượng tốt hơn so với một dàn rất lớn.

Tuy nhiên, dàn đôi cũng cần diện tích lắp đặt lớn hơn model RXQ18AYM dạng dàn đơn.

Điện tiêu thụ danh định khoảng 12 kW

Điện tiêu thụ danh định của RXQ18AMYM khoảng 12 kW ở điều kiện tiêu chuẩn.

Cần hiểu đây là mức công suất điện danh định của dàn nóng, không phải lúc nào hệ thống cũng tiêu thụ đúng 12 kW.

Trong thực tế, mức điện sử dụng còn phụ thuộc vào:

• Số lượng dàn lạnh đang hoạt động.

• Tải nhiệt trong từng phòng.

• Nhiệt độ ngoài trời.

• Nhiệt độ cài đặt.

• Mức tải máy nén.

• Chế độ điều khiển.

• Tình trạng bảo dưỡng hệ thống.

Nhờ công nghệ biến tần, hệ thống có thể giảm công suất khi tải thực tế thấp hơn thiết kế.

Điều chỉnh công suất từ 7% đến 100%

RXQ18AMYM có khả năng điều chỉnh công suất trong phạm vi 7–100%.

Đây là một lợi thế lớn với các công trình có tải lạnh biến đổi liên tục.

Ví dụ, một văn phòng có thể chỉ sử dụng một số phòng vào đầu giờ hoặc cuối ngày. Nhà hàng cũng có lượng khách thay đổi theo từng khung giờ.

Khi tải thấp, hệ thống có thể giảm công suất thay vì duy trì toàn bộ 18HP.

Khả năng này giúp:

• Hạn chế vận hành dư tải.

• Giảm số lần bật tắt máy nén.

• Duy trì nhiệt độ ổn định hơn.

• Phù hợp với công trình nhiều khu vực độc lập.

• Tối ưu vận hành trong điều kiện tải không đồng đều.

Máy nén Scroll biến tần

RXQ18AMYM sử dụng máy nén xoắn ốc Scroll dạng kín kết hợp điều khiển biến tần.

Công suất động cơ máy nén gồm:

• 3,4 kW

• 4,5 kW

Công nghệ biến tần cho phép thay đổi tốc độ máy nén theo nhu cầu tải.

Điều này giúp:

• Điều chỉnh công suất linh hoạt.

• Giảm dao động nhiệt độ.

• Hạn chế bật tắt liên tục.

• Tăng hiệu quả khi tải thấp.

• Phản ứng nhanh khi số lượng dàn lạnh hoạt động thay đổi.

Đây là một trong những nền tảng quan trọng giúp VRV phù hợp với công trình nhiều phòng.

Công nghệ VRV giúp phân phối môi chất theo nhu cầu

VRV là viết tắt của Variable Refrigerant Volume, tức hệ thống điều chỉnh lưu lượng môi chất lạnh theo nhu cầu thực tế.

Thay vì tất cả dàn lạnh cùng nhận một lượng môi chất cố định, hệ thống phân phối theo tải của từng khu vực.

Ví dụ:

• Phòng đông người cần nhiều công suất hơn.

• Phòng ít người cần ít hơn.

• Phòng không sử dụng có thể tắt.

• Phòng đã gần đạt nhiệt độ cài đặt sẽ giảm tải.

Nhờ đó, một dàn nóng trung tâm có thể phục vụ nhiều khu vực với nhu cầu rất khác nhau.

VRT tối ưu nhiệt độ môi chất lạnh

Ngoài việc thay đổi tốc độ máy nén, dòng VRV A còn sử dụng công nghệ VRT – Variable Refrigerant Temperature.

VRT cho phép hệ thống điều chỉnh nhiệt độ môi chất lạnh theo tải thực tế.

Khi tải cao, hệ thống có thể ưu tiên công suất làm lạnh.

Khi tải thấp, nhiệt độ môi chất được điều chỉnh để tránh vận hành quá mức cần thiết.

Điều này giúp:

• Cải thiện hiệu quả vận hành.

• Hạn chế làm lạnh quá mức.

• Giảm tải cho máy nén.

• Duy trì nhiệt độ phòng ổn định hơn.

Kết hợp VAV để tối ưu lưu lượng gió

Daikin VRV A có thể kết hợp công nghệ VRT với VAV – Variable Air Volume tại những cấu hình dàn lạnh phù hợp.

VAV giúp điều chỉnh lưu lượng gió theo tải của từng khu vực.

Sự phối hợp giữa:

• Công suất máy nén.

• Nhiệt độ môi chất.

• Lưu lượng gió.

giúp hệ thống phản ứng linh hoạt hơn với tải thực tế.

Đây là lợi thế rõ rệt trong văn phòng, khách sạn hoặc công trình thương mại có nhiều phòng.

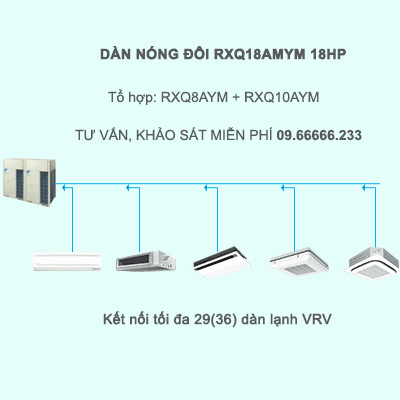

Kết nối tối đa 29 (36) dàn lạnh VRV

RXQ18AMYM hỗ trợ khoảng 29 dàn lạnh trong cấu hình thông thường và có thể lên tới 36 dàn lạnh VRV tùy phương án kết nối.

Điểm cần lưu ý là dàn đôi RXQ18AMYM chỉ cho phép kết nối với dàn lạnh VRV.

Các kiểu dàn lạnh có thể lựa chọn gồm:

• Cassette âm trần

• Giấu trần nối ống gió

• Treo tường VRV

• Áp trần

• Đặt sàn

• Các dàn lạnh VRV tương thích khác

Nhờ vậy, một hệ thống có thể đáp ứng nhiều kiểu không gian mà không cần sử dụng cùng một loại dàn lạnh.

Điều khiển riêng từng khu vực

Một ưu điểm quan trọng của hệ thống VRV là từng dàn lạnh có thể được điều khiển riêng.

Người sử dụng có thể:

• Bật hoặc tắt từng phòng.

• Cài nhiệt độ riêng.

• Tắt các khu vực không sử dụng.

• Phân chia thời gian vận hành.

• Quản lý theo từng tầng hoặc phòng.

Điều này phù hợp với:

• Văn phòng.

• Khách sạn.

• Nhà hàng.

• Trung tâm đào tạo.

• Phòng khám.

• Công trình thương mại.

Thay vì làm lạnh toàn bộ tòa nhà cùng lúc, hệ thống chỉ cần đáp ứng những khu vực đang có nhu cầu.

Lưu lượng gió dàn nóng 178 + 178 m³/phút

Mỗi module trong tổ hợp RXQ18AMYM có lưu lượng gió khoảng 178 m³/phút, tổng cấu hình được thể hiện là:

178 + 178 m³/phút

Khả năng giải nhiệt của dàn nóng phụ thuộc rất lớn vào vị trí bố trí.

Khu vực lắp đặt cần tránh:

• Không gian quá kín.

• Miệng thổi bị chắn.

• Khí nóng quay lại vùng hút.

• Dàn nóng đặt quá sát nhau.

• Không đủ khoảng bảo trì.

Nếu xảy ra quẩn gió nóng, hiệu suất hệ thống có thể giảm đáng kể.

Độ ồn dàn nóng khoảng 60 dBA

RXQ18AMYM có độ ồn danh định khoảng 60 dBA.

Với tổ hợp dàn nóng 18HP, đây là thông số cần được xem xét khi bố trí thiết bị.

Nên lưu ý:

• Khoảng cách tới khu vực làm việc.

• Khoảng cách tới nhà dân.

• Vị trí phòng ngủ nếu lắp tại khách sạn.

• Khả năng truyền rung qua sàn.

• Hướng thổi khí.

• Vị trí tường chắn.

Thiết kế vị trí dàn nóng tốt sẽ giúp hạn chế ảnh hưởng của cả tiếng ồn và khí nóng.

Giới hạn vận hành làm lạnh từ 10°C đến 49°C DB

RXQ18AMYM có dải hoạt động làm lạnh trong khoảng 10°C đến 49°C DB.

Điều này cho phép hệ thống làm việc trong điều kiện nhiệt độ ngoài trời khá cao.

Đây là yếu tố quan trọng tại Việt Nam, nơi dàn nóng trên mái có thể phải chịu nhiệt độ môi trường lớn trong mùa hè.

Tuy nhiên, để thiết bị duy trì hiệu quả tốt, khu vực dàn nóng vẫn cần:

• Thông gió đầy đủ.

• Không bị quẩn khí nóng.

• Dàn trao đổi nhiệt được vệ sinh định kỳ.

• Khoảng cách lắp đặt đúng yêu cầu.

Sử dụng môi chất lạnh R410A

RXQ18AMYM sử dụng môi chất lạnh R410A.

Lượng môi chất nạp sẵn của hai module khoảng:

• RXQ8AYM: 5,9 kg

• RXQ10AYM: 6,7 kg

Tổng lượng gas bổ sung thực tế còn phụ thuộc vào chiều dài và kích thước mạng đường ống.

Do đó, khi thi công cần tính toán lượng môi chất theo cấu hình thật của dự án.

Kích thước đường ống Ø15,9 / Ø28,6 mm

Đường kết nối chính của tổ hợp RXQ18AMYM gồm:

• Ống lỏng: Ø15,9 mm

• Ống hơi: Ø28,6 mm

Đây là kích thước tại kết nối hệ thống.

Trong thực tế, đường kính từng đoạn ống còn phụ thuộc vào:

• Vị trí bộ chia.

• Tổng công suất dàn lạnh.

• Chiều dài tuyến ống.

• Số lượng nhánh.

• Sơ đồ hệ thống.

Do đó, hệ thống ống đồng phải được tính theo tài liệu thiết kế VRV chứ không thể dùng một kích thước cho toàn tuyến.

Giảm số lượng dàn nóng trên mặt tiền

Nếu một văn phòng hoặc khách sạn có gần 30 phòng sử dụng điều hòa cục bộ, số lượng dàn nóng bên ngoài có thể rất lớn.

Điều này gây:

• Mất thẩm mỹ mặt tiền.

• Chiếm diện tích ban công.

• Khó bảo trì.

• Đường ống phân tán.

• Khó quản lý hệ thống.

Với RXQ18AMYM, nhiều dàn lạnh cùng sử dụng chung một tổ hợp hai dàn nóng.

Nhờ đó:

• Mặt tiền gọn hơn.

• Thiết bị được tập trung.

• Công tác bảo trì dễ tổ chức hơn.

• Kiến trúc sư linh hoạt hơn khi thiết kế mặt đứng.

Phù hợp với văn phòng nhiều phòng

Văn phòng là một trong những nhóm ứng dụng phù hợp với VRV A.

Một văn phòng thường gồm:

• Khu làm việc chung.

• Phòng họp.

• Phòng giám đốc.

• Phòng đào tạo.

• Khu tiếp khách.

• Khu chức năng.

Không phải tất cả các khu vực đều hoạt động cùng lúc.

RXQ18AMYM có thể điều chỉnh công suất theo số lượng dàn lạnh đang sử dụng, giúp hệ thống thích ứng tốt với tải thay đổi trong ngày.

Phù hợp nhà hàng và showroom

Nhà hàng và showroom thường có tải lạnh biến động mạnh theo lượng người.

Ví dụ:

• Giờ cao điểm tải tăng nhanh.

• Giữa buổi lượng khách giảm.

• Một số phòng VIP không sử dụng.

• Một số khu vực có thể đóng tạm thời.

Hệ VRV có thể thay đổi công suất theo nhu cầu tổng thay vì vận hành cố định.

Đây là điểm phù hợp với những công trình có lịch sử dụng không đều.

Phù hợp khách sạn tại khu vực chỉ cần làm lạnh

Khách sạn thường được nhắc tới với hệ VRV H 2 chiều, nhưng trong những khu vực không có nhu cầu sưởi thì VRV A vẫn là lựa chọn đáng cân nhắc.

Mỗi phòng có thể sử dụng dàn lạnh riêng và điều khiển độc lập.

Khi nhiều phòng trống, hệ thống giảm tải tương ứng.

Nhờ đó, RXQ18AMYM phù hợp với khách sạn tại khu vực khí hậu nóng hoặc công trình xác định rõ chỉ cần điều hòa lạnh.

RXQ18AMYM khác gì RXQ18AYM?

Đây là điểm rất đáng chú ý vì cả hai model đều có mức công suất 18HP và cùng thuộc dòng Daikin VRV A 1 chiều.

Daikin RXQ18AMYM

• Công suất: 18HP

• Công suất lạnh: 50,4 kW

• Cấu hình: RXQ8AYM + RXQ10AYM

• Số module: 2

• Kích thước: 2 dàn rộng 930 mm

• Điện tiêu thụ: khoảng 12 kW

• Kết nối dàn lạnh VRV

Daikin RXQ18AYM

Đây là phiên bản dàn nóng đơn 18HP.

Toàn bộ công suất được tích hợp trong một module thay vì ghép hai dàn nóng.

Nên chọn loại nào?

RXQ18AMYM dàn đôi phù hợp khi:

• Việc vận chuyển từng module nhỏ thuận tiện hơn.

• Khu vực lắp đặt phù hợp với hai dàn rộng 930 mm.

• Muốn sử dụng cấu hình dàn nóng ghép.

• Thiết kế hệ thống chỉ sử dụng dàn lạnh VRV.

Trong khi đó, RXQ18AYM dàn đơn phù hợp khi:

• Muốn giảm số lượng module.

• Ưu tiên cấu hình ngoài trời gọn theo số lượng thiết bị.

• Khu kỹ thuật có đủ không gian cho một dàn lớn.

Việc lựa chọn cần dựa trên không gian lắp đặt, phương án vận chuyển và cấu hình dàn lạnh thực tế.

RXQ18AMYM khác gì RXYQ18AYM?

Tên model khá giống nhau nhưng đây là hai hệ thống khác mục đích.

RXQ18AMYM

Thuộc Daikin VRV A 1 chiều.

Chức năng chính:

Làm lạnh

RXYQ18AYM

Thuộc Daikin VRV H 2 chiều.

Chức năng:

• Làm lạnh

• Sưởi ấm

Do đó, nếu công trình không cần sưởi, RXQ18AMYM là lựa chọn phù hợp để cân nhắc.

Nếu cần sử dụng điều hòa quanh năm tại khu vực có mùa đông lạnh, nên xem xét dòng VRV H.

Có nên lựa chọn Daikin RXQ18AMYM 18HP?

RXQ18AMYM là lựa chọn đáng cân nhắc nếu dự án cần:

• Hệ điều hòa trung tâm 1 chiều.

• Công suất khoảng 18HP.

• Công suất lạnh 50,4 kW / 172.000 BTU/h.

• Cấu hình dàn nóng đôi.

• Kết nối nhiều dàn lạnh VRV.

• Điều khiển từng khu vực độc lập.

• Máy nén Scroll biến tần.

• Điều chỉnh công suất từ 7–100%.

• Sử dụng trong văn phòng, nhà hàng, showroom hoặc khách sạn.

Đặc biệt, với công trình chỉ cần làm lạnh, dòng VRV A giúp tập trung đúng vào nhu cầu sử dụng thực tế.

Lưu ý khi lựa chọn RXQ18AMYM

Trước khi chốt model 18HP cần xác định:

• Tải lạnh từng phòng.

• Tổng tải toàn hệ thống.

• Tỷ lệ sử dụng đồng thời.

• Số lượng dàn lạnh.

• Kiểu dàn lạnh.

• Vị trí dàn nóng.

• Khoảng cách đường ống.

• Chênh lệch độ cao.

• Diện tích khu kỹ thuật.

• Nguồn điện 3 pha.

• Yêu cầu tiếng ồn.

• Khả năng vận chuyển thiết bị.

Đặc biệt, RXQ18AMYM là dàn nóng đôi và chỉ kết nối với dàn lạnh VRV, vì vậy cấu hình dàn lạnh cần được xác định ngay từ giai đoạn thiết kế.

Câu hỏi thường gặp về Daikin RXQ18AMYM

Daikin RXQ18AMYM có công suất bao nhiêu?

RXQ18AMYM có công suất danh định 18HP, công suất lạnh 50,4 kW / 172.000 BTU/h.

RXQ18AMYM là điều hòa 1 chiều hay 2 chiều?

Đây là hệ Daikin VRV A 1 chiều, chỉ làm lạnh.

RXQ18AMYM gồm những dàn nóng nào?

Model được cấu thành từ RXQ8AYM + RXQ10AYM.

RXQ18AMYM là dàn nóng đơn hay đôi?

Đây là dàn nóng đôi, gồm hai module.

Điện tiêu thụ RXQ18AMYM bao nhiêu?

Điện tiêu thụ danh định khoảng 12 kW.

RXQ18AMYM điều chỉnh công suất trong khoảng nào?

Hệ thống có khả năng điều chỉnh từ khoảng 7% đến 100%.

RXQ18AMYM kết nối được bao nhiêu dàn lạnh?

Hệ thống hỗ trợ tối đa khoảng 29 (36) dàn lạnh VRV tùy cấu hình.

RXQ18AMYM có kết nối dàn lạnh dân dụng không?

Không theo cấu hình dàn đôi này. RXQ18AMYM được thiết kế để kết nối với dàn lạnh VRV.

RXQ18AMYM sử dụng môi chất lạnh gì?

Máy sử dụng R410A.

Lượng môi chất nạp sẵn bao nhiêu?

Khoảng 5,9 + 6,7 kg cho hai module.

Độ ồn RXQ18AMYM bao nhiêu?

Độ ồn danh định khoảng 60 dBA.

Kích thước dàn nóng RXQ18AMYM bao nhiêu?

Mỗi module có kích thước khoảng 1.657 × 930 × 765 mm.

Trọng lượng RXQ18AMYM bao nhiêu?

Theo bảng kỹ thuật, hai module có trọng lượng khoảng 175 + 185 kg.

RXQ18AMYM phù hợp với công trình nào?

Model phù hợp với văn phòng, nhà hàng, showroom, khách sạn, trung tâm dịch vụ và nhiều công trình thương mại cần hệ điều hòa trung tâm 1 chiều khoảng 18HP.

Tư vấn và báo giá Daikin VRV A RXQ18AMYM 18HP tại DNA HVAC

Điều hòa trung tâm Daikin VRV A RXQ18AMYM 18HP 1 chiều là lựa chọn phù hợp với những dự án cần hệ thống làm lạnh trung tâm công suất lớn nhưng không có nhu cầu sưởi.

Tổ hợp RXQ8AYM + RXQ10AYM cho tổng công suất lạnh 50,4 kW, có thể kết nối nhiều dàn lạnh VRV và điều chỉnh công suất từ 7–100% theo tải thực tế.

Nhờ đó, RXQ18AMYM phù hợp với văn phòng, nhà hàng, showroom, khách sạn và các công trình có nhiều khu vực hoạt động độc lập.

Tuy nhiên, để hệ VRV đạt hiệu quả tốt, cần tính toán đồng bộ tải lạnh, số lượng dàn lạnh, tỷ lệ sử dụng đồng thời, hệ thống đường ống và vị trí dàn nóng ngay từ giai đoạn thiết kế.

DNA HVAC cung cấp giải pháp khảo sát, tính tải lạnh, thiết kế và lựa chọn hệ thống điều hòa trung tâm Daikin VRV phù hợp với từng công trình.

Liên hệ DNA HVAC để được tư vấn cấu hình dàn lạnh, phương án bố trí dàn nóng, hệ thống đường ống và nhận báo giá Daikin RXQ18AMYM 18HP phù hợp với dự án.
