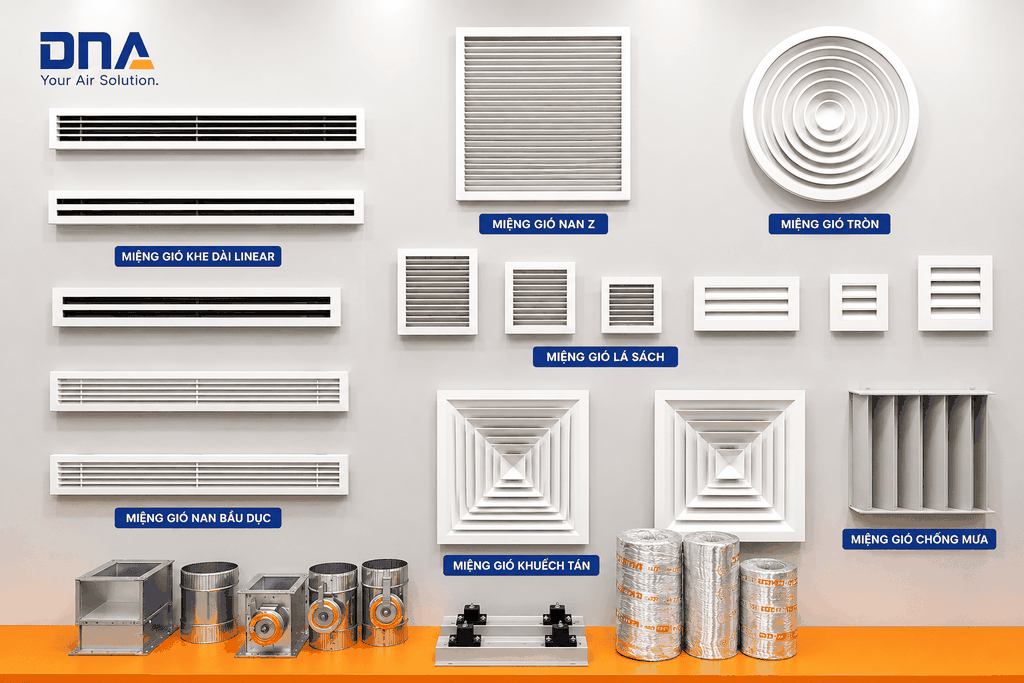

Tổng hợp các kích thước cửa gió điều hòa âm trần phổ biến hiện nay

Trong thiết kế hệ thống HVAC hiện đại, việc lựa chọn đúng kích thước miệng gió điều hòa âm trần đóng vai trò cực kỳ quan trọng đối với hiệu quả làm mát, độ ồn vận hành và tính thẩm mỹ tổng thể của công trình. Khác với điều hòa treo tường thông thường, hệ thống điều hòa âm trần cho phép tùy biến đa dạng các loại cửa gió nhằm phù hợp với kiến trúc trần thạch cao, phong cách nội thất và lưu lượng khí lạnh của từng không gian.

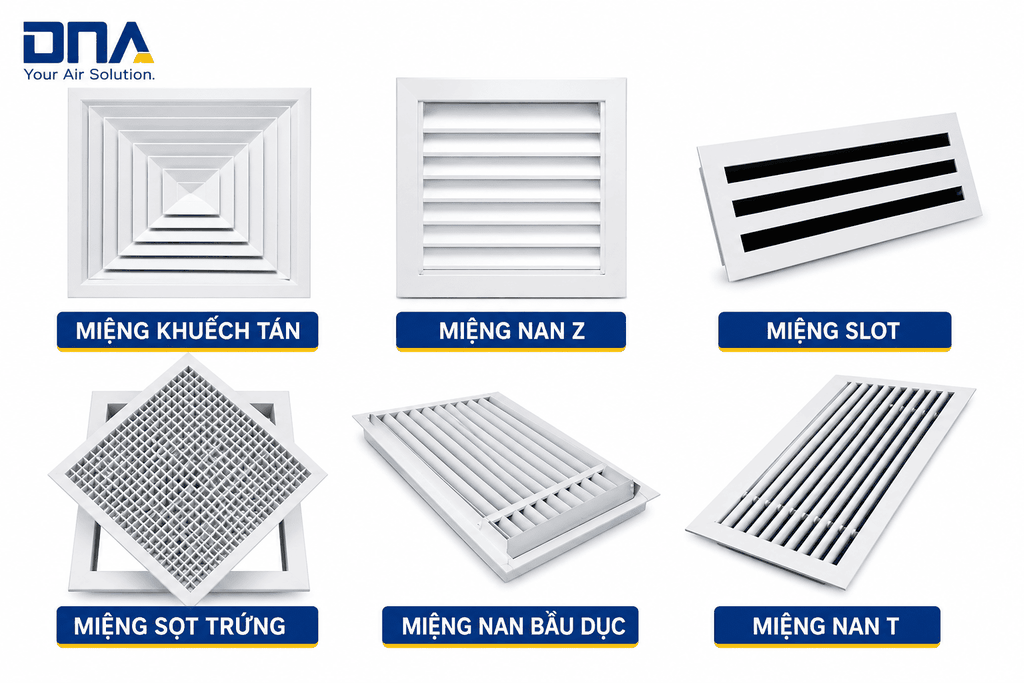

Trong bài viết dưới đây, đội ngũ kỹ thuật từ DNA sẽ tổng hợp đầy đủ những kích thước cửa gió điều hòa âm trần được sử dụng phổ biến nhất hiện nay, đồng thời chia sẻ những lưu ý thực tế giúp bạn lựa chọn đúng giải pháp cho công trình của mình.

1. Kích thước cửa gió điều hòa âm trần nan bầu dục

Cửa gió nan bầu dục (Oval Louvre) là một trong những dòng miệng gió được sử dụng phổ biến nhờ thiết kế mềm mại và khả năng phân phối khí lạnh nhẹ nhàng hơn so với các loại nan thẳng truyền thống. Các nan gió được bo cong dạng oval giúp xé nhỏ luồng khí, hạn chế cảm giác gió lùa trực tiếp vào người sử dụng. Đây cũng là lý do loại cửa gió này thường xuất hiện trong các công trình yêu cầu tính thẩm mỹ cao như biệt thự, khách sạn hay showroom sang trọng.

Một ưu điểm lớn của dòng nan bầu dục là khả năng tạo luồng gió mềm, giảm tiếng ồn tương đối hiệu quả và tính thẩm mỹ cao phù hợp với các không gian sang trọng. Tuy nhiên, để đạt hiệu suất tối ưu, kích thước cửa gió cần được tính toán đồng bộ với lưu lượng gió thực tế của hệ thống HVAC.

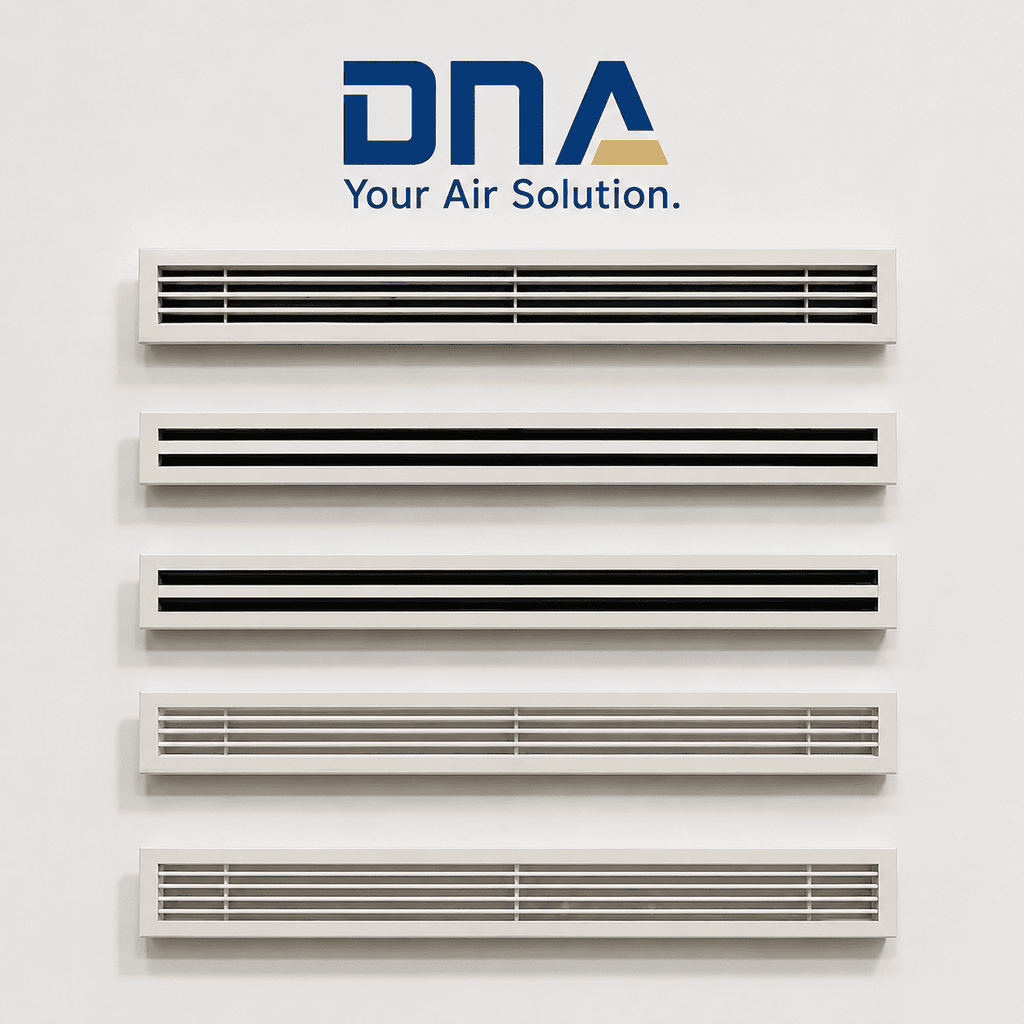

2. Kích thước cửa gió điều hòa âm trần khe dài Linear

Miệng gió Linear hay còn gọi là cửa gió khe dài hiện đang là xu hướng thiết kế nổi bật trong các căn hộ cao cấp, văn phòng hạng A và showroom hiện đại. Loại cửa gió này gây ấn tượng nhờ kiểu dáng thanh mảnh, tối giản và gần như “ẩn mình” hoàn toàn vào hệ trần thạch cao

Điểm đặc biệt của cửa gió Linear là có thể thiết kế nối dài liên tục theo kiến trúc trần, tạo cảm giác cực kỳ sang trọng và đồng bộ cho không gian nội thất. Ngoài yếu tố thẩm mỹ, loại miệng gió này còn giúp hạn chế tình trạng đọng sương nhờ khả năng phân bổ luồng khí đều và ổn định hơn.

Các kích thước phổ biến hiện nay thường có chiều rộng khoảng 150mm, 200mm hoặc 250mm, trong khi chiều dài có thể dao động từ 1m đến 3m tùy theo thiết kế công trình. Một số kích thước tiêu chuẩn được sử dụng nhiều gồm 800x200mm, 1000x150mm hoặc 1200x150mm. Tùy nhu cầu lưu lượng khí, cửa gió Linear có thể được thiết kế từ 1 khe đến 4 khe với độ rộng khe khoảng 20–25mm.

Điều đáng lưu ý là loại cửa gió này yêu cầu độ chính xác thi công rất cao. Chỉ cần sai lệch nhỏ tại vị trí nối hoặc khoét trần không chuẩn cũng có thể khiến toàn bộ hệ khe dài bị lệch, gây mất thẩm mỹ đáng kể cho công trình.



3. Kích thước cửa gió điều hòa âm trần khuếch tán

Cửa gió khuếch tán (Diffuser) là dòng miệng gió phổ biến nhất trong hệ thống điều hòa âm trần nhờ khả năng phân phối khí lạnh đồng đều theo nhiều hướng khác nhau. Thiết kế đặc trưng của loại này là các lớp nan vuông xếp chồng lên nhau giúp luồng khí được phân tán đều khắp không gian thay vì tập trung vào một điểm cố định.

Kích thước mặt phổ biến

Kích thước mặt	Kích thước cổ
300 x 300mm	150 x 150mm
450 x 450mm	300 x 300mm
600 x 600mm	450 x 450mm

Trong các công trình văn phòng, phòng họp hay không gian vuông vắn, cửa gió khuếch tán được xem là lựa chọn tối ưu nhất bởi khả năng làm lạnh nhanh và giảm cảm giác gió thổi trực tiếp vào người. Loại phổ biến nhất hiện nay là kích thước 600x600mm vì phù hợp hoàn hảo với module trần thạch cao tiêu chuẩn. Ngoài ra, các kích thước nhỏ hơn như 450x450mm hoặc 300x300mm cũng được sử dụng cho hệ thống cấp gió tươi hoặc các khu vực có diện tích nhỏ hơn.

Thông thường, cửa gió khuếch tán được sản xuất bằng nhôm sơn tĩnh điện màu trắng nhằm đảm bảo độ bền cao, chống oxy hóa và đồng bộ với màu trần. Với những công trình cần tính thẩm mỹ cao, đây gần như là lựa chọn “an toàn” và hiệu quả nhất.

4. Kích thước cửa gió tròn điều hòa âm trần



Đường kính mặt	Đường kính cổ
D250	D150
D300	D200
D350	D250
D400	D300
D500	D400

Cấu tạo của cửa gió tròn gồm nhiều vòng tròn đồng tâm giúp luồng khí được phân tán đều ra mọi hướng. Đây cũng là lý do loại cửa gió này thường có độ ồn thấp hơn so với các loại cửa gió có góc cạnh.

Các kích thước phổ biến hiện nay gồm D300mm, D400mm, D500mm và D600mm. Khi thi công thực tế, kích thước lỗ khoét trần thường nhỏ hơn kích thước mặt khoảng 65mm để đảm bảo độ kín khít và tính thẩm mỹ sau lắp đặt.

Ưu điểm

• Gió tỏa đều 360 độ
• Giảm tiếng ồn gió
• Dễ vệ sinh
• Tạo điểm nhấn thẩm mỹ

Ứng dụng

• Quán cafe
• Nhà hàng phong cách Industrial
• Không gian trần hở

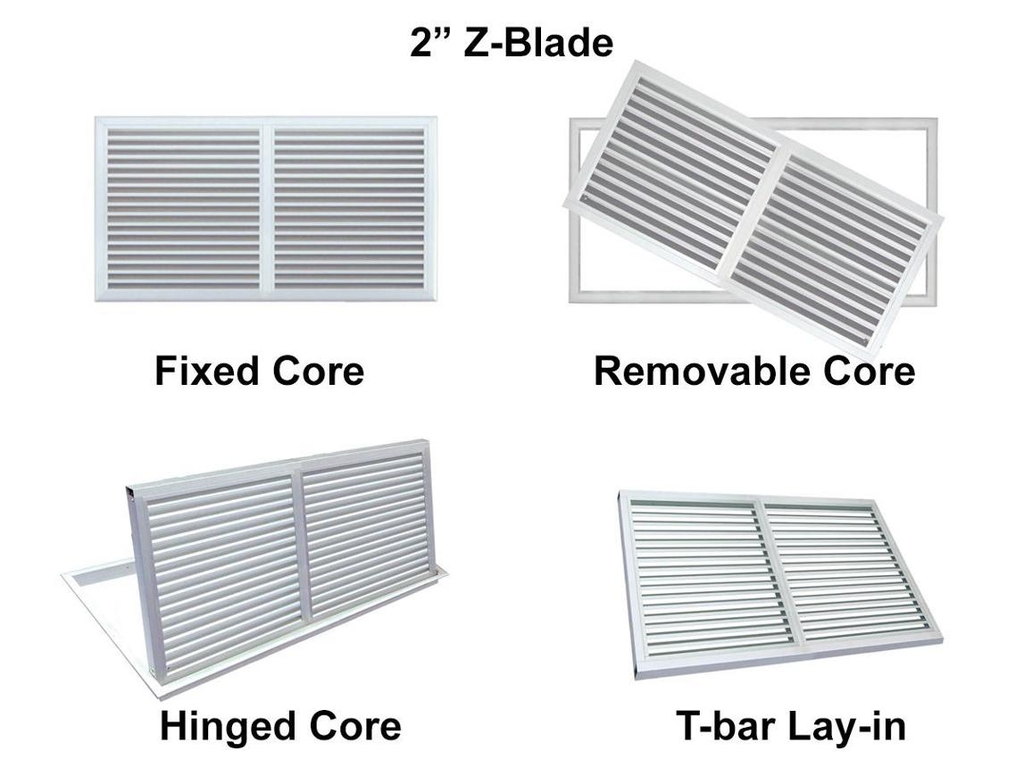

5. Kích thước cửa gió nan Z chữ nhật

Cửa gió nan Z hay còn gọi là cửa louver là dòng cửa gió chuyên dùng cho hệ thống thông gió ngoài trời hoặc các vị trí tiếp xúc trực tiếp với môi trường bên ngoài. Thiết kế nan nghiêng hình chữ Z giúp ngăn nước mưa, bụi bẩn và côn trùng xâm nhập vào hệ thống ống gió nhưng vẫn đảm bảo lưu thông không khí hiệu quả.

Kích thước của cửa gió nan Z khá đa dạng và linh hoạt tùy theo lưu lượng gió trao đổi thực tế. Những kích thước được sử dụng nhiều nhất hiện nay gồm 300x150mm, 400x200mm, 500x300mm hoặc lớn hơn như 1000x500mm đối với hệ thống thông gió công nghiệp.

Loại cửa gió này thường được sản xuất bằng nhôm sơn tĩnh điện với độ dày nan từ 0.8mm đến 1.2mm nhằm tăng khả năng chịu lực và chống ăn mòn ngoài trời.

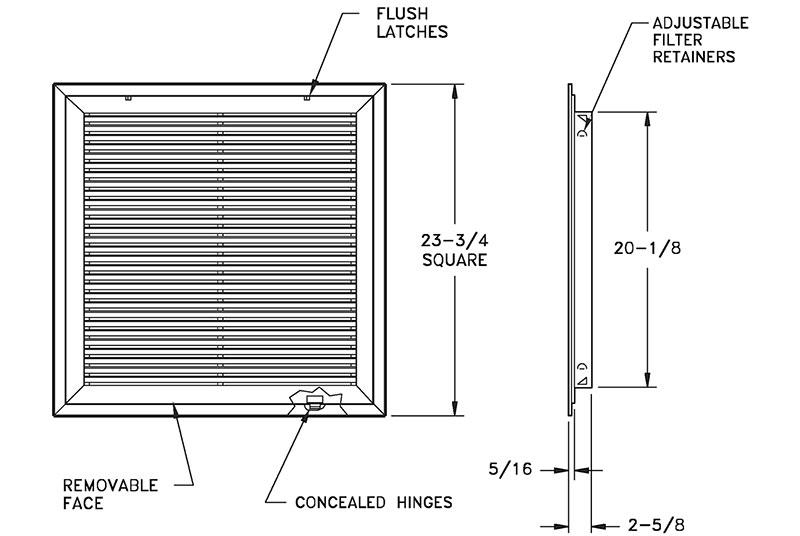

6. Kích thước miệng gió lá sách chữ nhật hoặc vuông

Kích thước phổ biến

Kích thước cổ	Kích thước mặt
200 x 200mm	250 x 250mm
400 x 200mm	450 x 250mm
600 x 300mm	650 x 350mm
1000 x 1000mm	1050 x 1050mm

Ưu điểm lớn nhất của loại miệng gió này là diện tích thông thủy lớn, giúp hệ thống điều hòa hoạt động ổn định hơn và giảm đáng kể tiếng ồn hồi gió.

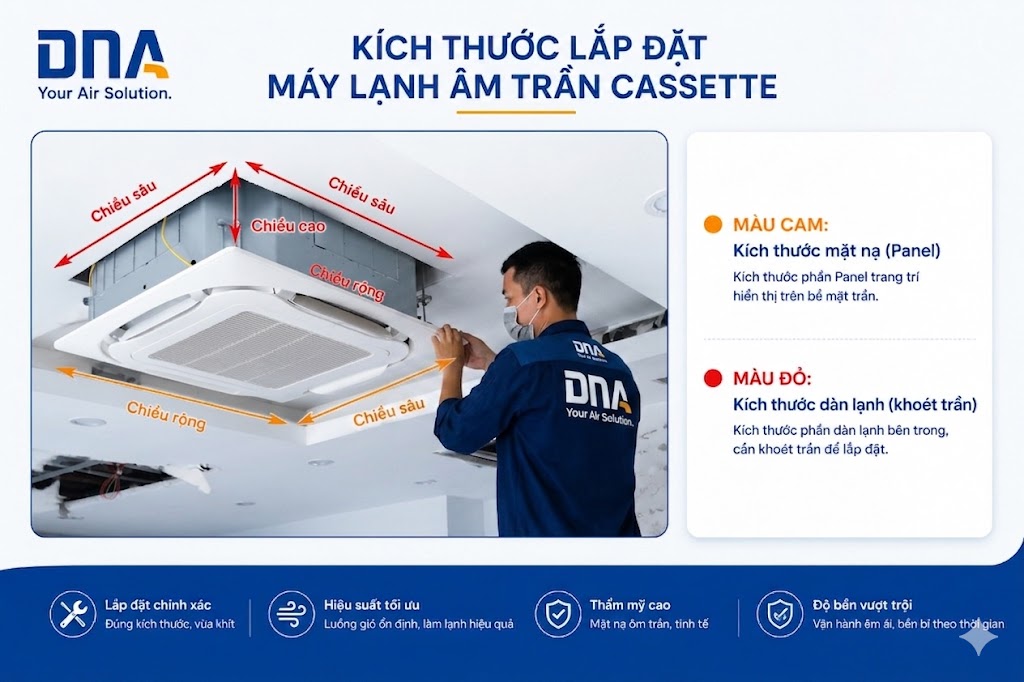

7. Kích thước miệng gió 4 hướng thổi (Cassette tiêu chuẩn)

Miệng gió 4 hướng thổi là loại mặt nạ đặc trưng của dòng điều hòa Cassette âm trần. Thiết kế cánh gió bậc thang vuông đồng tâm giúp luồng khí được phân phối đều theo bốn hướng, từ đó làm lạnh nhanh và đồng đều hơn trong không gian rộng.

Đối với dòng Mini Cassette, kích thước mặt nạ phổ biến thường là 700x700mm. Trong khi đó, dòng Cassette tiêu chuẩn sẽ sử dụng mặt nạ khoảng 950x950mm nhằm tương thích với kích thước thân máy lớn hơn.

Việc xác định đúng kích thước mặt nạ cực kỳ quan trọng trong quá trình thi công trần thạch cao. Nếu khoét trần sai kích thước, mặt nạ có thể bị hở mép hoặc mất cân đối, ảnh hưởng trực tiếp đến tính thẩm mỹ của toàn bộ công trình.

8. Những lưu ý quan trọng khi chọn kích thước miệng gió điều hòa âm trần

Khi lựa chọn kích thước cửa gió điều hòa âm trần, yếu tố đầu tiên cần quan tâm chính là sự tương thích với lưu lượng gió của hệ thống. Nếu miệng gió quá nhỏ so với công suất máy, vận tốc gió tại cửa sẽ tăng cao, gây tiếng rít khó chịu và tạo áp suất ngược làm giảm tuổi thọ quạt dàn lạnh. Ngược lại, nếu miệng gió quá lớn, luồng khí sẽ mất áp lực và không thể phân phối hơi lạnh đi xa.

Tốc độ gió lý tưởng tại miệng cấp thường nên duy trì trong khoảng: 2.5m/s ≤ v ≤ 4m/s

Ngoài ra, chiều cao trần cũng ảnh hưởng rất lớn đến việc lựa chọn loại cửa gió phù hợp. Với những công trình có trần cao trên 3.5m, nên ưu tiên miệng gió khuếch tán hoặc cửa gió tròn để tăng khả năng đẩy gió xuống thấp. Trong khi đó, các không gian trần thấp nên sử dụng cửa gió Linear hoặc nan bầu dục để tạo cảm giác gió mềm và dễ chịu hơn.

Một lưu ý quan trọng khác là vị trí khoét trần phải được tính toán chính xác nhằm tránh cắt vào hệ khung xương chịu lực của trần thạch cao. Đồng thời, khu vực tiếp giáp giữa miệng gió và trần cần xử lý kín khít để tránh thất thoát hơi lạnh gây đọng sương hoặc ẩm mốc sau thời gian dài sử dụng.

9. Câu hỏi thường gặp về kích thước miệng gió điều hòa âm trần

Câu 1: Kích thước miệng gió có ảnh hưởng đến hiệu quả làm mát của điều hòa không?

Trả lời: Có, ảnh hưởng rất lớn. Miệng gió chính là "cửa ngõ" cuối cùng để hơi lạnh đến với người dùng. Miệng gió đúng kích thước giúp phân bổ gió đều, giảm tổn thất áp suất trên đường ống. Nếu miệng gió bị cản trở hoặc kích thước không phù hợp, máy sẽ phải chạy lâu hơn, gây tốn điện và làm giảm tuổi thọ block.

Câu 2: Kích thước miệng gió có liên quan đến công suất của điều hòa âm trần không?

Trả lời: Rất mật thiết. Công suất máy (BTU) càng lớn thì lưu lượng gió (m³/h hoặc CFM) càng cao. Do đó, tiết diện (diện tích thông thủy) của miệng gió phải đủ lớn để thoát hết lượng gió đó mà không gây ồn. Thợ kỹ thuật thường tính toán vận tốc gió tại cửa ra không quá 2.5 m/s đối với khu vực dân dụng.

Câu 3: Với điều hòa âm trần 18.000 BTU, nên chọn loại miệng gió và mặt nạ kích thước nào?

Trả lời:

• Với dòng Cassette: Thường sử dụng mặt nạ 700 x 700 mm hoặc 950 x 950 mm tùy hãng.

• Với dòng nối ống gió: Thông thường sẽ dùng 2 miệng gió cấp có kích thước 600 x 150 mm hoặc 1 miệng gió khuếch tán 450 x 450 mm. Miệng hồi thường chọn lớn hơn miệng cấp khoảng 20% để đảm bảo máy "hít" đủ gió.

Câu 4: Kích thước điều hòa âm trần 24.000 BTU (3 HP) có ảnh hưởng đến thiết kế miệng gió không?

Trả lời: Có. Với máy 3 HP, lưu lượng gió khá mạnh. Nếu sử dụng miệng gió Linear, bạn cần chiều dài tối thiểu từ 1.2 m đến 1.5 m để tránh tiếng ồn. Nếu dùng miệng khuếch tán, nên chọn kích thước 600 x 600 mm để đảm bảo lưu thông khí tốt nhất.

Câu 5: Cửa gió điều hòa âm trần thường đi kèm với mặt lạnh có kích thước bao nhiêu?

Trả lời:

• Đối với máy Cassette, mặt nạ thường lớn hơn thân máy mỗi cạnh khoảng 50 mm - 100 mm để che đi phần khe hở khoét trần.

• Đối với máy nối ống gió, miệng gió không đi kèm máy mà được gia công riêng. Kích thước này phụ thuộc vào kích thước của box gió (hộp gom gió) được lắp ở đầu dàn lạnh.

10. Kết luận

Việc nắm rõ kích thước cửa gió điều hòa âm trần không chỉ giúp các kiến trúc sư lên bản vẽ chuẩn xác mà còn giúp gia chủ kiểm soát được chất lượng thi công. Một hệ thống điều hòa hoàn hảo là sự kết hợp giữa công suất máy phù hợp, đường ống gió đi đúng kỹ thuật và miệng gió có kích thước chuẩn xác.

Tại DNA HVAC, chúng tôi cung cấp giải pháp tư vấn, thiết kế và thi công hệ thống điều hòa âm trần trọn gói với cam kết:

• Tính toán kỹ thuật chính xác lưu lượng gió.

• Lựa chọn miệng gió đa dạng về mẫu mã, chuẩn về kích thước.

• Thi công chuyên nghiệp, thẩm mỹ cao.

Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về kích thước miệng gió điều hòa âm trần. Nếu bạn đang có nhu cầu lắp đặt hoặc cần tư vấn sâu hơn về kỹ thuật, hãy liên hệ ngay với chúng tôi để được hỗ trợ nhanh chóng nhất!
